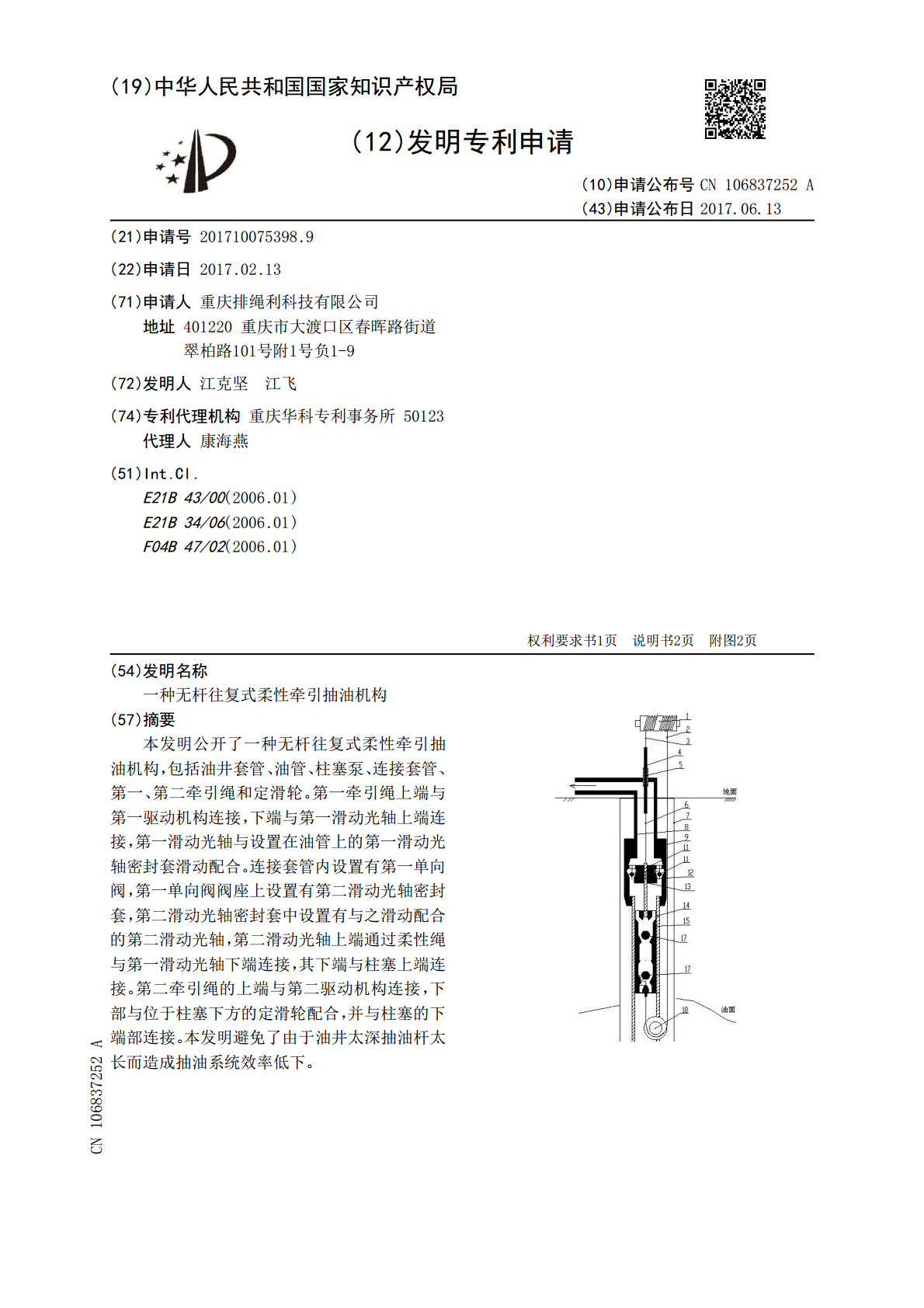

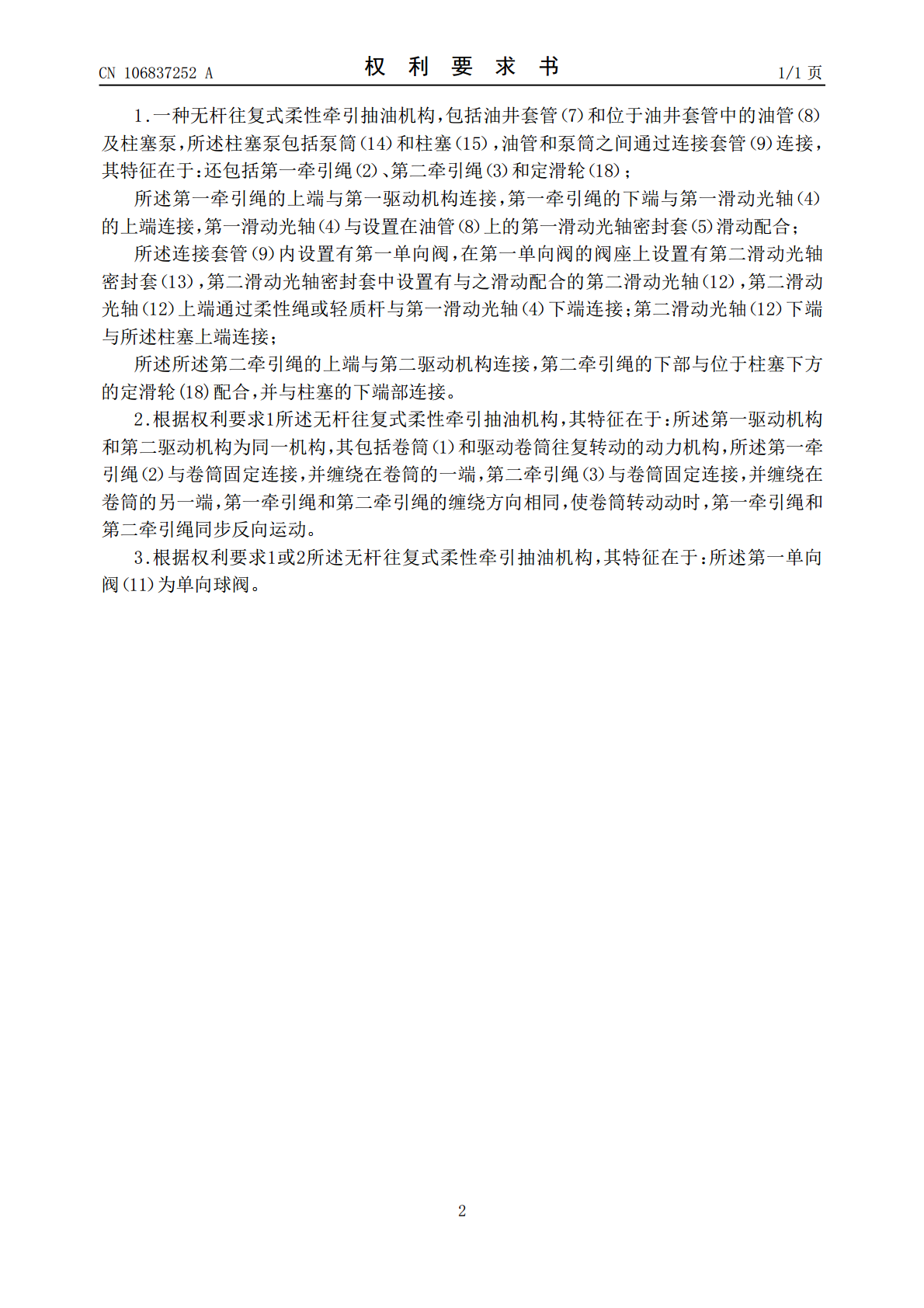

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106837252A(43)申请公布日2017.06.13(21)申请号201710075398.9(22)申请日2017.02.13(71)申请人重庆排绳利科技有限公司地址401220重庆市大渡口区春晖路街道翠柏路101号附1号负1-9(72)发明人江克坚江飞(74)专利代理机构重庆华科专利事务所50123代理人康海燕(51)Int.Cl.E21B43/00(2006.01)E21B34/06(2006.01)F04B47/02(2006.01)权利要求书1页说明书2页附图2页(54)发明名称一种无杆往复式柔性牵引抽油机构(57)摘要本发明公开了一种无杆往复式柔性牵引抽油机构，包括油井套管、油管、柱塞泵、连接套管、第一、第二牵引绳和定滑轮。第一牵引绳上端与第一驱动机构连接，下端与第一滑动光轴上端连接，第一滑动光轴与设置在油管上的第一滑动光轴密封套滑动配合。连接套管内设置有第一单向阀，第一单向阀阀座上设置有第二滑动光轴密封套，第二滑动光轴密封套中设置有与之滑动配合的第二滑动光轴，第二滑动光轴上端通过柔性绳与第一滑动光轴下端连接，其下端与柱塞上端连接。第二牵引绳的上端与第二驱动机构连接，下部与位于柱塞下方的定滑轮配合，并与柱塞的下端部连接。本发明避免了由于油井太深抽油杆太长而造成抽油系统效率低下。CN106837252ACN106837252A权利要求书1/1页1.一种无杆往复式柔性牵引抽油机构，包括油井套管（7）和位于油井套管中的油管（8）及柱塞泵，所述柱塞泵包括泵筒（14）和柱塞（15），油管和泵筒之间通过连接套管（9）连接，其特征在于：还包括第一牵引绳（2）、第二牵引绳（3）和定滑轮（18）；所述第一牵引绳的上端与第一驱动机构连接，第一牵引绳的下端与第一滑动光轴（4）的上端连接，第一滑动光轴（4）与设置在油管（8）上的第一滑动光轴密封套（5）滑动配合；所述连接套管（9）内设置有第一单向阀，在第一单向阀的阀座上设置有第二滑动光轴密封套（13），第二滑动光轴密封套中设置有与之滑动配合的第二滑动光轴（12），第二滑动光轴（12）上端通过柔性绳或轻质杆与第一滑动光轴（4）下端连接；第二滑动光轴（12）下端与所述柱塞上端连接；所述所述第二牵引绳的上端与第二驱动机构连接，第二牵引绳的下部与位于柱塞下方的定滑轮(18)配合，并与柱塞的下端部连接。2.根据权利要求1所述无杆往复式柔性牵引抽油机构，其特征在于：所述第一驱动机构和第二驱动机构为同一机构，其包括卷筒（1）和驱动卷筒往复转动的动力机构，所述第一牵引绳（2）与卷筒固定连接，并缠绕在卷筒的一端，第二牵引绳（3）与卷筒固定连接，并缠绕在卷筒的另一端，第一牵引绳和第二牵引绳的缠绕方向相同，使卷筒转动动时，第一牵引绳和第二牵引绳同步反向运动。3.根据权利要求1或2所述无杆往复式柔性牵引抽油机构，其特征在于：所述第一单向阀（11）为单向球阀。2CN106837252A说明书1/2页一种无杆往复式柔性牵引抽油机构技术领域[0001]本发明涉及有杆抽油系统，更具体地说涉及一种无杆往复式柔性牵引抽油机构。背景技术[0002]现有的有杆抽油系统采用刚性的抽油杆传递能量，即通过抽油杆的上下往复运动（螺杆泵除外），带动柱塞上下运动，实现抽油。该结构简单可靠，容易实现，所以沿用至今。该结构由于刚性抽油杆很长，其自重和偏磨造成整机系统效率低。随着油田资源的枯竭，油井越来越深，抽油杆越来越长，其效率更加低下，成为当今采油急需解决的难题。发明内容[0003]本发明的目的是提供一种无杆往复式柔性牵引抽油机构，其能够避免由于油井太深，抽油杆太长而造成抽油系统效率低下。[0004]本发明所述无杆往复式柔性牵引抽油机构，包括油井套管和位于油井套管中的油管及柱塞泵，所述柱塞泵包括泵筒和柱塞，油管和泵筒之间通过连接套管连接，还包括第一牵引绳、第二牵引绳和定滑轮。所述第一牵引绳的上端与第一驱动机构连接，第一牵引绳的下端与第一滑动光轴的上端连接，第一滑动光轴与设置在油管上的第一滑动光轴密封套滑动配合。所述连接套管内设置有第一单向阀，在第一单向阀的阀座上设置有第二滑动光轴密封套，第二滑动光轴密封套中设置有与之滑动配合的第二滑动光轴，第二滑动光轴上端通过柔性绳或轻质杆与第一滑动光轴下端连接；第二滑动光轴下端与所述柱塞上端连接。所述所述第二牵引绳的上端与第二驱动机构连接，第二牵引绳的下部与位于柱塞下方的定滑轮配合，并与柱塞的下端部连接。[0005]进一步，所述第一驱动机构和第二驱动机构为同一机构，其包括卷筒和驱动卷筒往复转动的动力机构，所述第一牵引绳与卷筒固定连接，并缠绕在卷筒的一端，第二牵引绳与卷筒固定连接，并缠绕在卷筒的另一端，第一牵引绳和第二牵引绳的
