一种耐磨刹车片.pdf

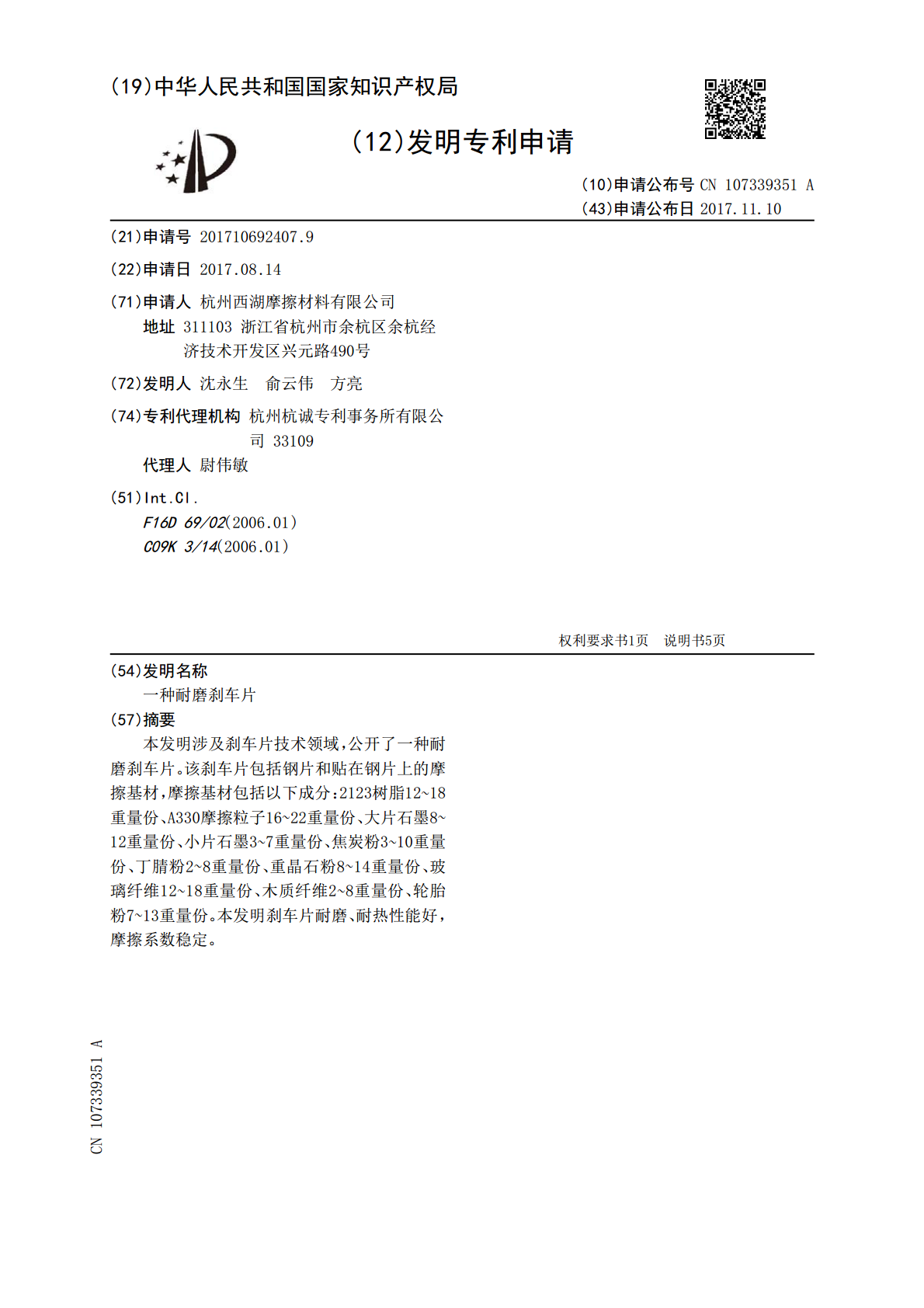

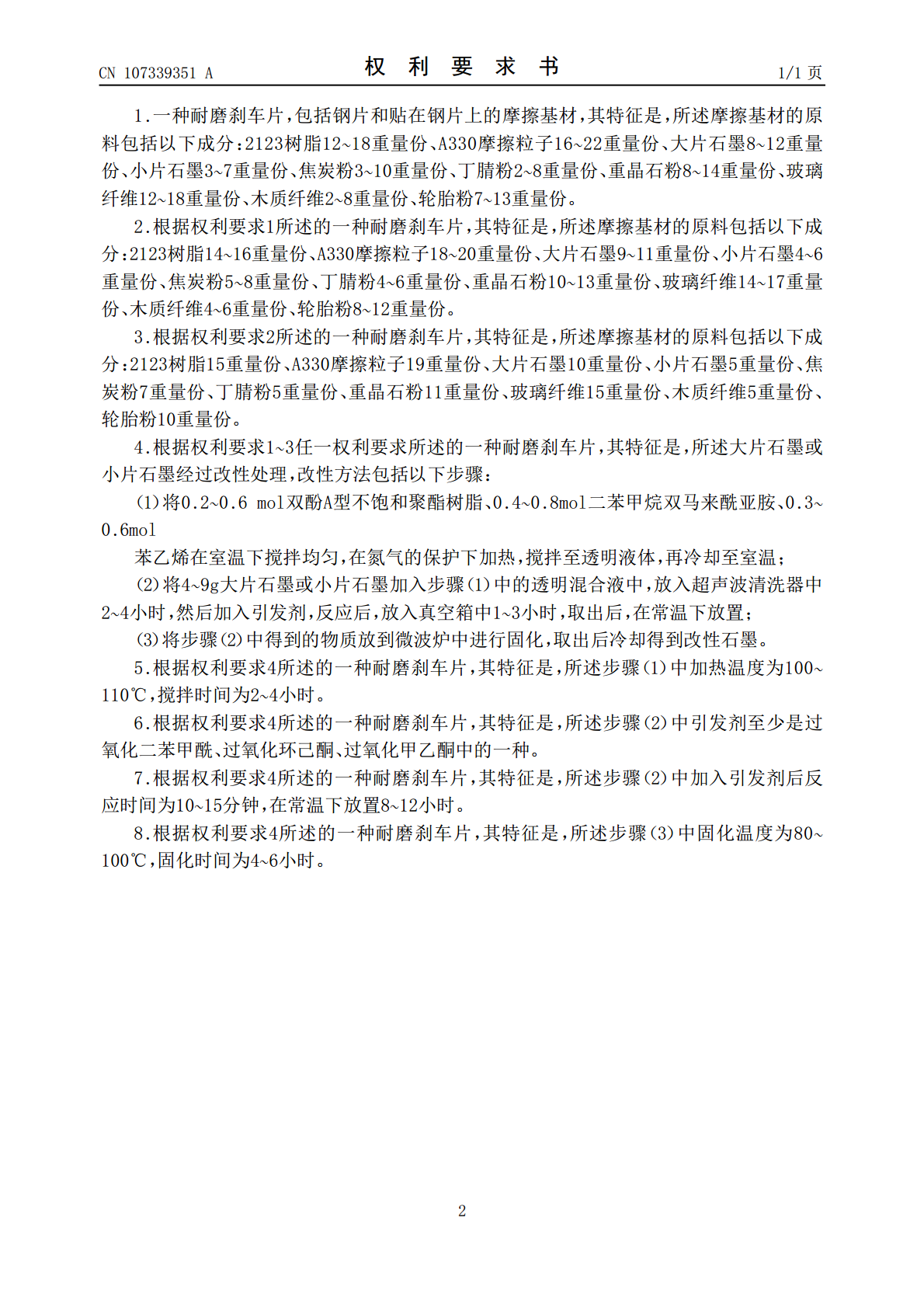

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107339351A(43)申请公布日2017.11.10(21)申请号201710692407.9(22)申请日2017.08.14(71)申请人杭州西湖摩擦材料有限公司地址311103浙江省杭州市余杭区余杭经济技术开发区兴元路490号(72)发明人沈永生俞云伟方亮(74)专利代理机构杭州杭诚专利事务所有限公司33109代理人尉伟敏(51)Int.Cl.F16D69/02(2006.01)C09K3/14(2006.01)权利要求书1页说明书5页(54)发明名称一种耐磨刹车片(57)摘要本发明涉及刹车片技术领域，公开了一种耐磨刹车片。该刹车片包括钢片和贴在钢片上的摩擦基材，摩擦基材包括以下成分：2123树脂12~18重量份、A330摩擦粒子16~22重量份、大片石墨8~12重量份、小片石墨3~7重量份、焦炭粉3~10重量份、丁腈粉2~8重量份、重晶石粉8~14重量份、玻璃纤维12~18重量份、木质纤维2~8重量份、轮胎粉7~13重量份。本发明刹车片耐磨、耐热性能好，摩擦系数稳定。CN107339351ACN107339351A权利要求书1/1页1.一种耐磨刹车片，包括钢片和贴在钢片上的摩擦基材，其特征是，所述摩擦基材的原料包括以下成分：2123树脂12~18重量份、A330摩擦粒子16~22重量份、大片石墨8~12重量份、小片石墨3~7重量份、焦炭粉3~10重量份、丁腈粉2~8重量份、重晶石粉8~14重量份、玻璃纤维12~18重量份、木质纤维2~8重量份、轮胎粉7~13重量份。2.根据权利要求1所述的一种耐磨刹车片，其特征是，所述摩擦基材的原料包括以下成分：2123树脂14~16重量份、A330摩擦粒子18~20重量份、大片石墨9~11重量份、小片石墨4~6重量份、焦炭粉5~8重量份、丁腈粉4~6重量份、重晶石粉10~13重量份、玻璃纤维14~17重量份、木质纤维4~6重量份、轮胎粉8~12重量份。3.根据权利要求2所述的一种耐磨刹车片，其特征是，所述摩擦基材的原料包括以下成分：2123树脂15重量份、A330摩擦粒子19重量份、大片石墨10重量份、小片石墨5重量份、焦炭粉7重量份、丁腈粉5重量份、重晶石粉11重量份、玻璃纤维15重量份、木质纤维5重量份、轮胎粉10重量份。4.根据权利要求1~3任一权利要求所述的一种耐磨刹车片，其特征是，所述大片石墨或小片石墨经过改性处理，改性方法包括以下步骤：（1）将0.2~0.6mol双酚A型不饱和聚酯树脂、0.4~0.8mol二苯甲烷双马来酰亚胺、0.3~0.6mol苯乙烯在室温下搅拌均匀，在氮气的保护下加热，搅拌至透明液体，再冷却至室温；（2）将4~9g大片石墨或小片石墨加入步骤（1）中的透明混合液中，放入超声波清洗器中2~4小时，然后加入引发剂，反应后，放入真空箱中1~3小时，取出后，在常温下放置；（3）将步骤（2）中得到的物质放到微波炉中进行固化，取出后冷却得到改性石墨。5.根据权利要求4所述的一种耐磨刹车片，其特征是，所述步骤（1）中加热温度为100~110℃，搅拌时间为2~4小时。6.根据权利要求4所述的一种耐磨刹车片，其特征是，所述步骤（2）中引发剂至少是过氧化二苯甲酰、过氧化环己酮、过氧化甲乙酮中的一种。7.根据权利要求4所述的一种耐磨刹车片，其特征是，所述步骤（2）中加入引发剂后反应时间为10~15分钟，在常温下放置8~12小时。8.根据权利要求4所述的一种耐磨刹车片，其特征是，所述步骤（3）中固化温度为80~100℃，固化时间为4~6小时。2CN107339351A说明书1/5页一种耐磨刹车片技术领域[0001]本发明涉及刹车片技术领域，尤其是涉及一种耐磨刹车片。背景技术[0002]随着中国汽车产销量的高速增长，中国汽车制造水平和技术水平也得到稳步发展和提高。对有自主知识产权和研发能力的汽车零部件供应商也是很好的机遇与挑战。刹车片是汽车中最为常见的零部件之一，刹车片是由钢片和贴在钢片上的摩擦基材组成，工作原理是摩擦基材通过承受外来压力，产生摩擦作用，从未使车辆达到减速的目的。所以，刹车片的耐磨性和耐热性非常重要。[0003]中国专利公开号CN106763363A公开了一种汽车刹车片，该刹车片包括钢片和粘结在钢片一侧的摩擦材料层，摩擦材料层由以下的重量份的原料制备而成：丁腈橡胶粉10-15份、钾长石粉2-5份、石墨20-40份、棕钢玉2-6份、丁基丁苯1-6份、过氧化氢异丙苯0.5-2份、环氧树脂0.5-2份、硼酚醛树脂1-15份、聚丙烯1-15份、尼龙粉6-10份、氮化硼5-10份、硫酸钡1-2份、铝矾土0.5-2份、长石粉0.5-2份、促进剂0.01-0.05份、防老剂0.01-0.05份
