机动车电子驻车促动器.pdf
2023-09-01
10金币
576KB
9页
盼易****君a
实名认证
内容提供者
1/9
2/9
3/9
4/9
5/9
6/9
7/9
8/9
9/9
在线预览结束，喜欢就下载吧，查找使用更方便
相关资料
机动车电子驻车促动器.pdf

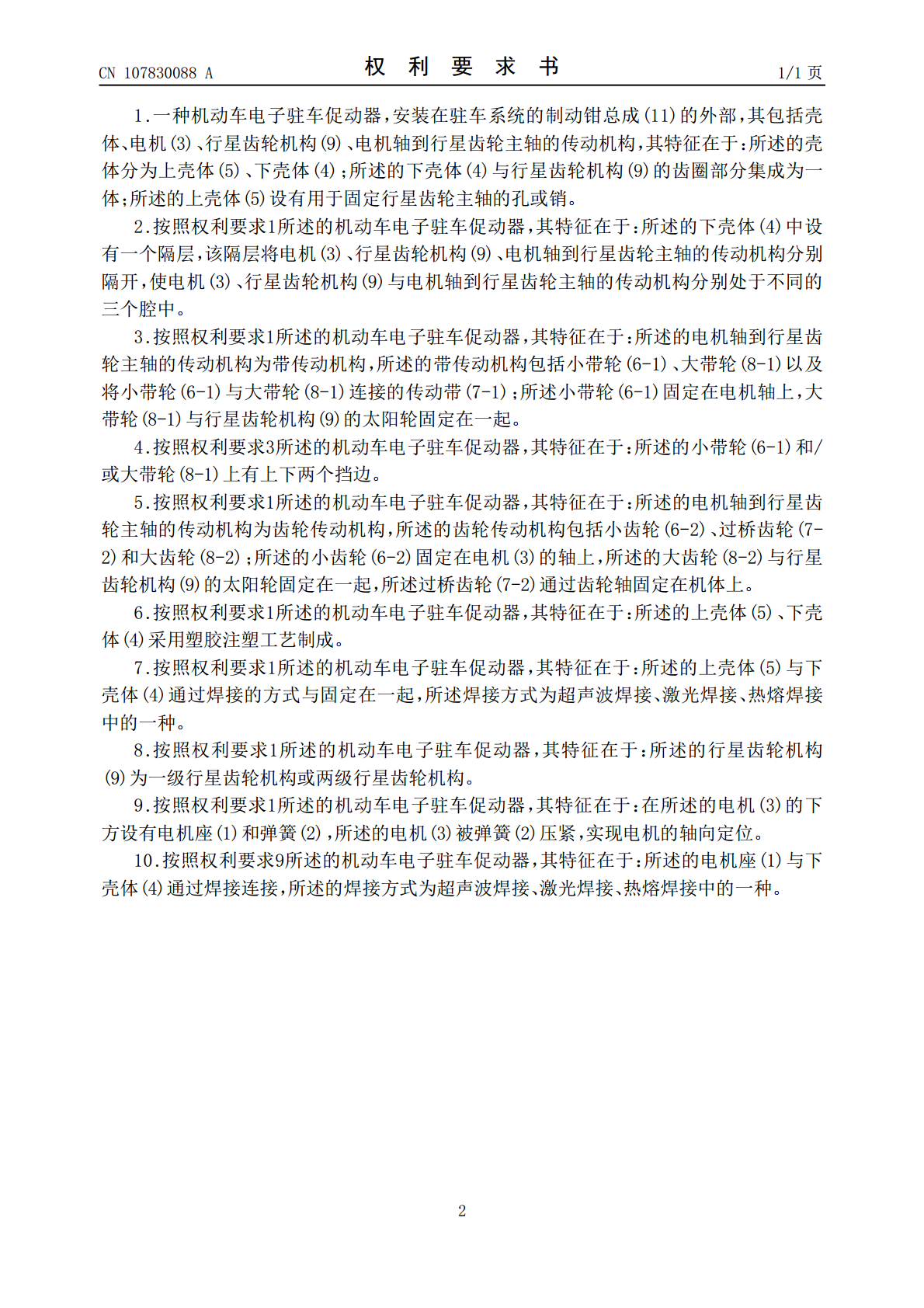

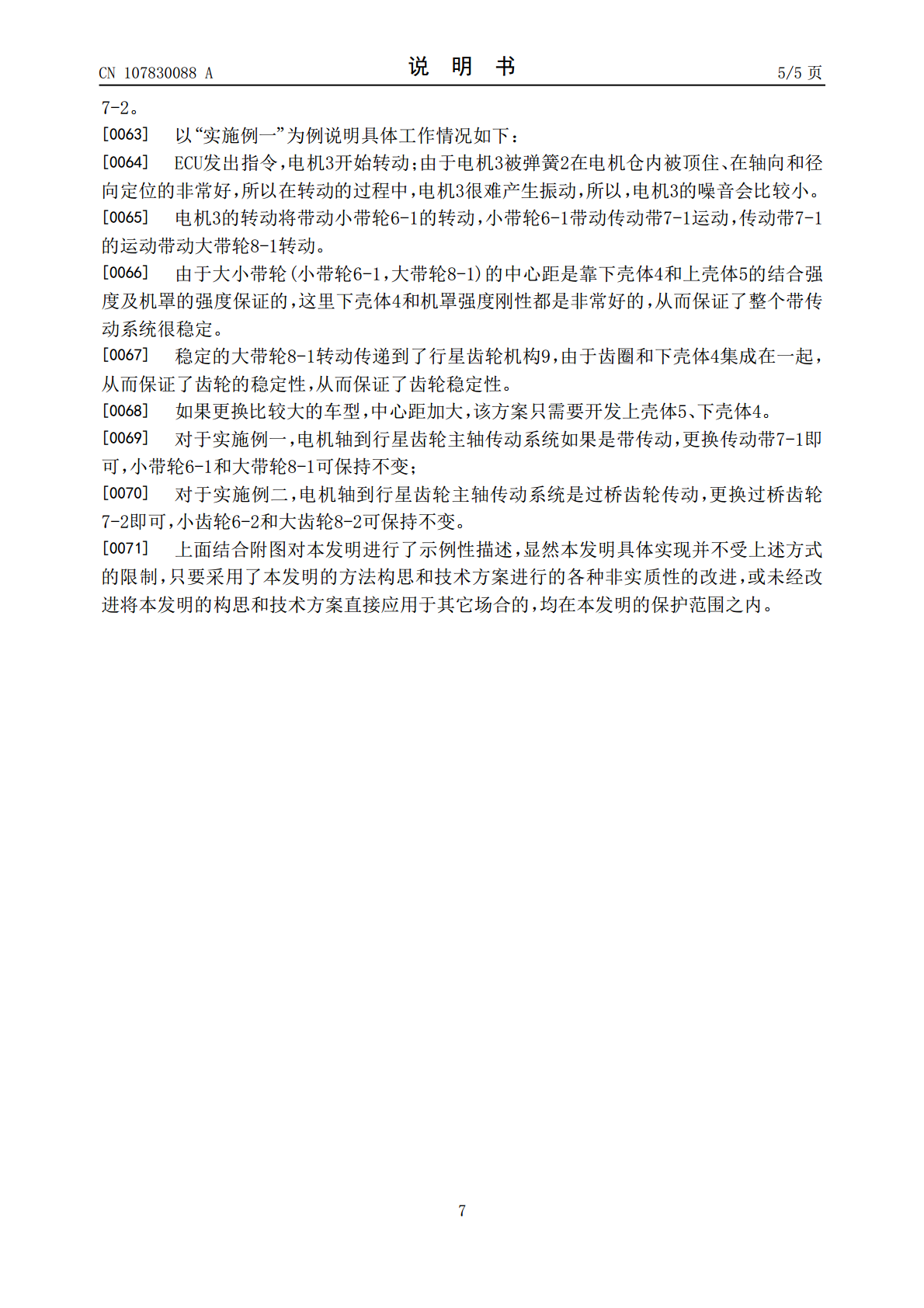

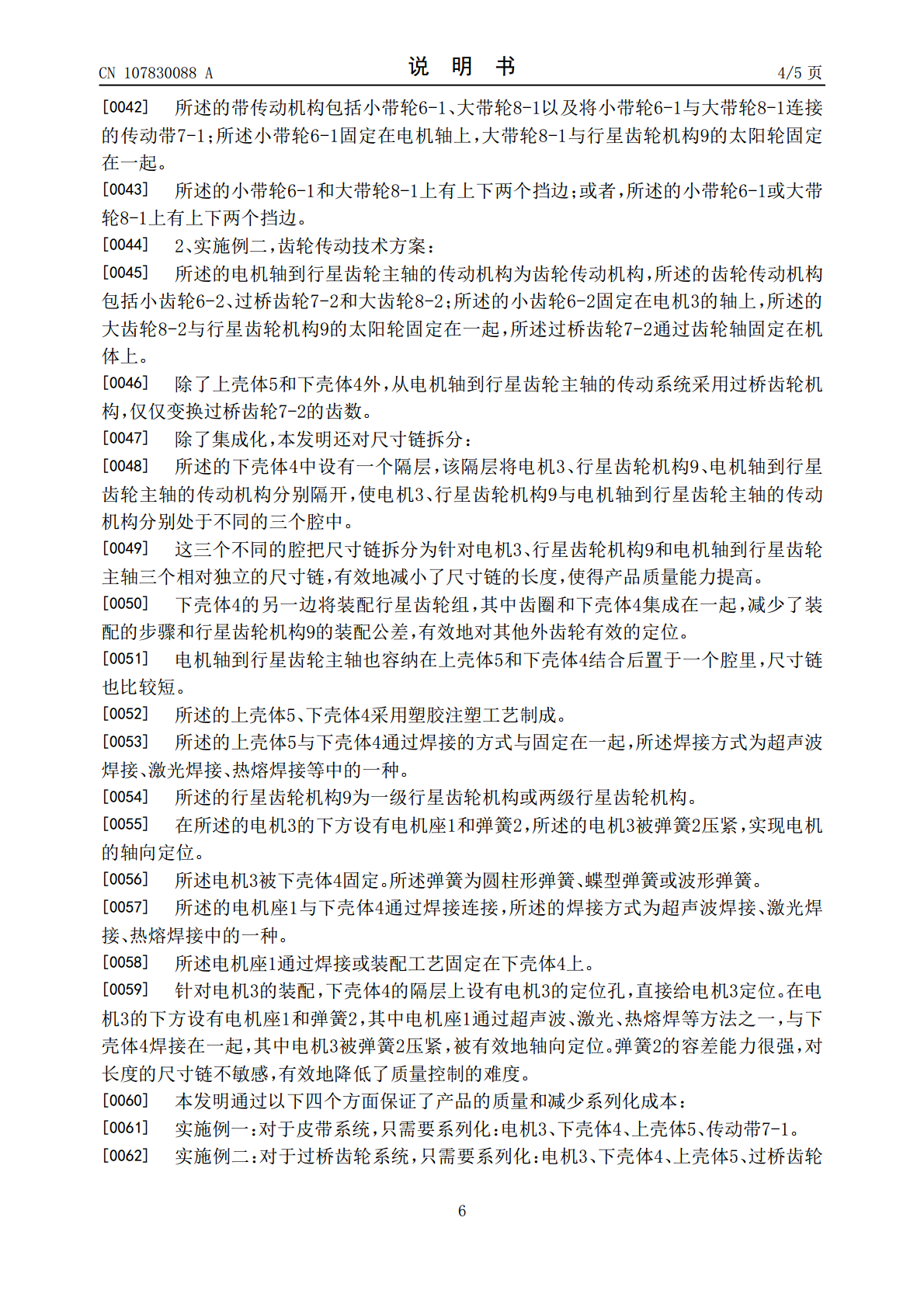

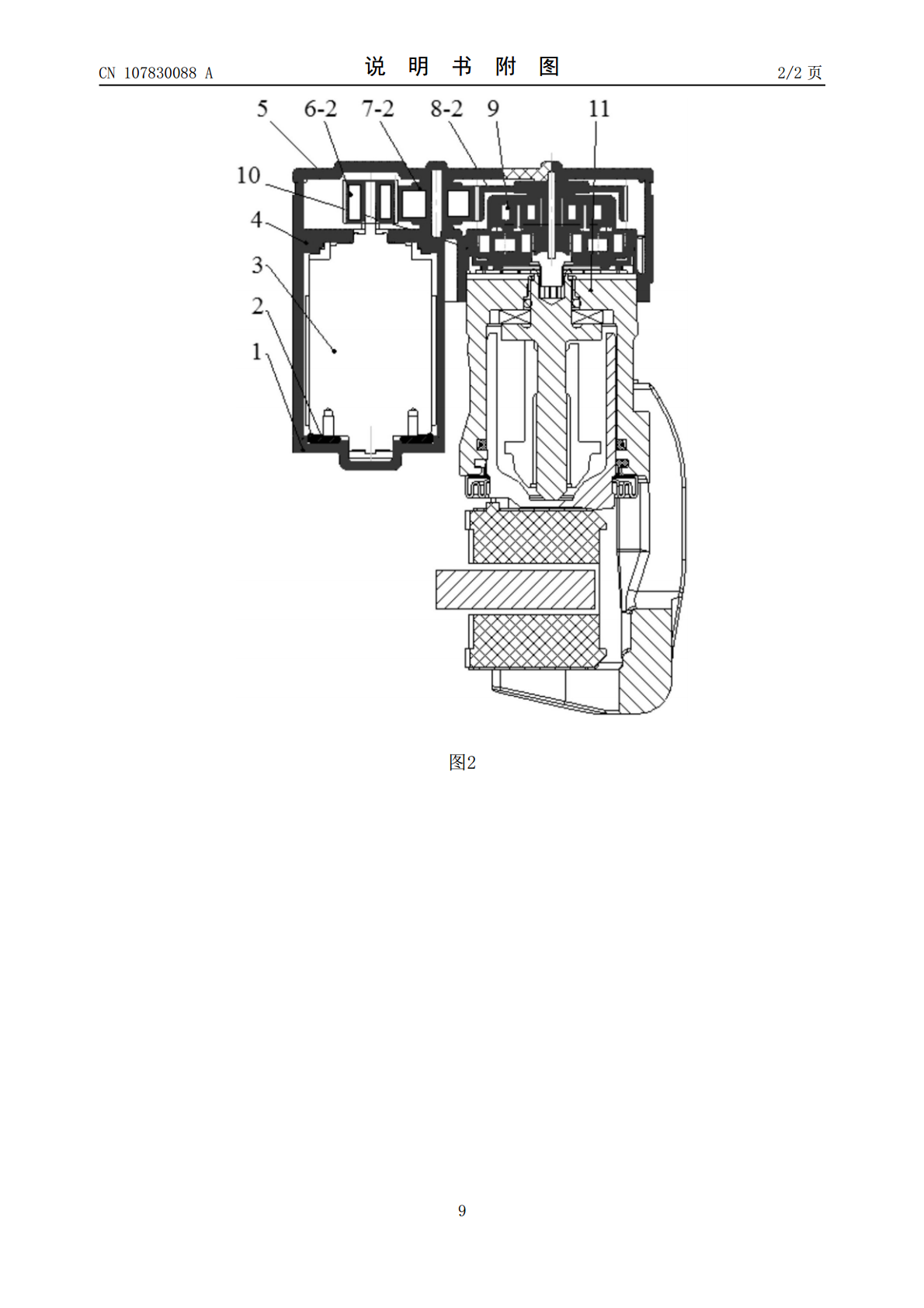

本发明公开了一种机动车电子驻车促动器，安装在驻车系统的制动钳总成(11)的外部，其包括壳体、电机(3)、行星齿轮机构(9)、电机轴到行星齿轮主轴的传动机构，所述的壳体分为上壳体(5)、下壳体(4)；所述的下壳体(4)与行星齿轮机构(9)的齿圈部分集成为一体；所述的上壳体(5)设有用于固定行星齿轮主轴的孔或销。采用上述技术方案，通过系列化设计，使得零件的数量最少；用壳体直接定位，尺寸链比较少，质量控制通过模具可以完全实现，减少了零部件的装配工作量和装配公差，质量控制较为简单；不存在防错的问题，防错能力强；如
