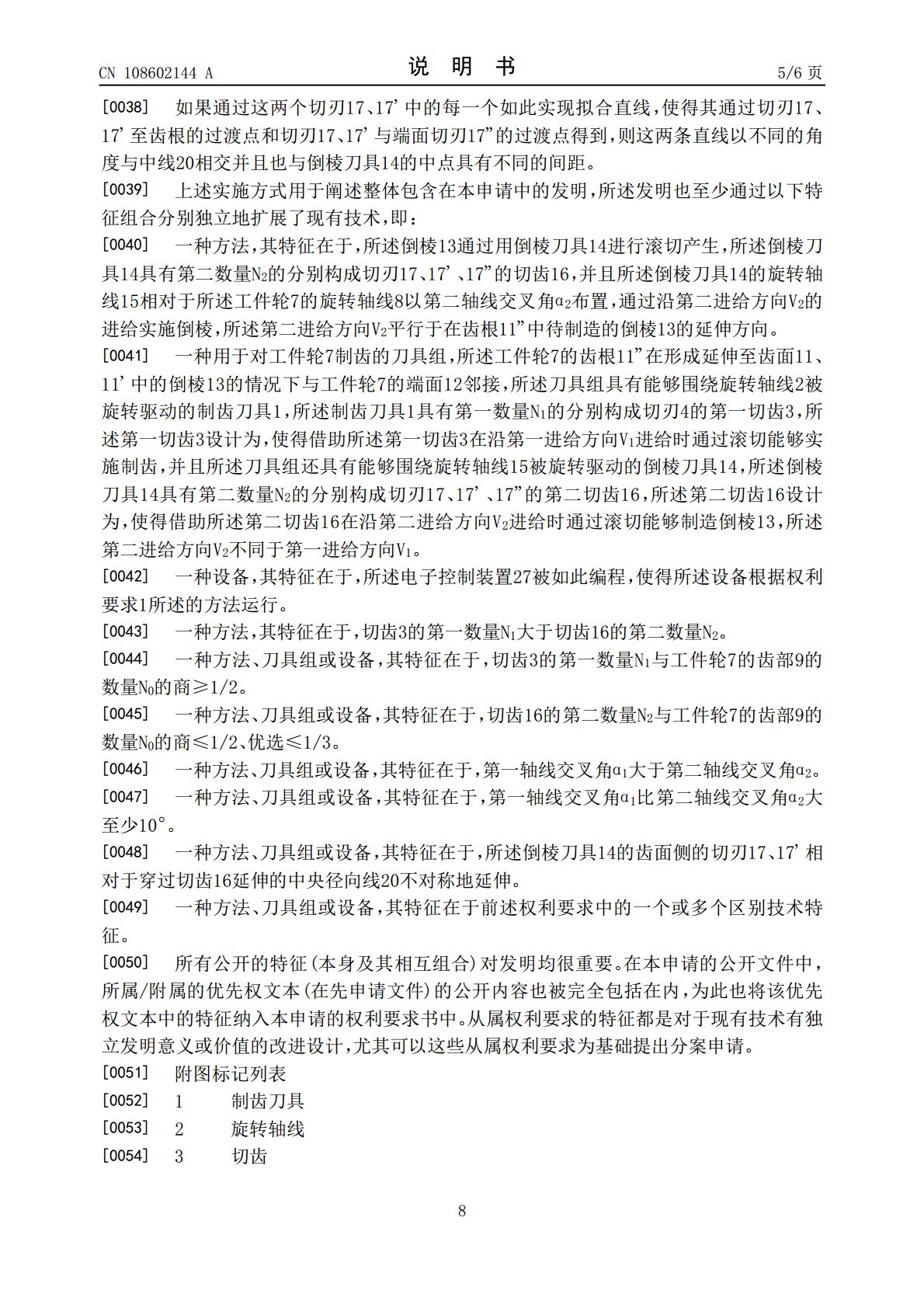

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108602144A(43)申请公布日2018.09.28(21)申请号201680080205.2(74)专利代理机构北京市柳沈律师事务所(22)申请日2016.12.1411105代理人侯宇(30)优先权数据102015121821.62015.12.15DE(51)Int.Cl.B23F5/16(2006.01)(85)PCT国际申请进入国家阶段日B23F17/00(2006.01)2018.07.26B23F19/10(2006.01)(86)PCT国际申请的申请数据PCT/EP2016/0809632016.12.14(87)PCT国际申请的公布数据WO2017/102824DE2017.06.22(71)申请人普罗费雷特两合公司地址德国伍珀塔尔(72)发明人M.索布齐克权利要求书2页说明书6页附图7页(54)发明名称进给方向(V2)平行于在齿根(11”)中待制造的倒用于在有齿的工件轮上制造倒棱的设备和棱(13)的延伸方向。本发明还涉及一种配属的刀方法具组。(57)摘要本发明涉及一种用于制造有齿的工件轮(7)的方法，所述工件轮(7)的齿根(11”)在形成延伸至齿面(11、11’)中的倒棱(13)的情况下与工件轮(7)的端面(12)邻接，其中，所述工件轮(7)的齿部通过用制齿刀具(1)进行滚切产生，所述制齿刀具(1)具有第一数量(N1)的分别构成切刃(4)的切齿(3)，所述制齿刀具(1)的旋转轴线(2)相对于所述工件轮(7)的旋转轴线(8)以第一轴线交叉角(α1)布置，通过沿第一进给方向(V)的进给实施制齿，所述第一进给方向平行于待制造的齿面(11、11’)和齿根(11”)的延伸方向。所述倒棱(13)通过用倒棱刀具(14)进行滚切产生，所述倒棱刀具(14)具有第二数量(N2)的分别构成切刃(17、17’、17”)的切齿(16)，并且所述倒棱刀具(14)的旋转轴线(15)相对于所述工件轮(7)的旋转轴线(8)以第二轴线交叉角(α2)布置，通过CN108602144A沿第二进给方向(V2)的进给实施倒棱，所述第二CN108602144A权利要求书1/2页1.一种用于制造有齿的工件轮(7)的方法，所述工件轮(7)的齿根(11”)在形成延伸至齿面(11、11’)中的倒棱(13)的情况下与工件轮(7)的端面(12)邻接，其中，所述工件轮(7)的齿部通过用制齿刀具(1)进行滚切产生，所述制齿刀具(1)具有第一数量(N1)的分别构成切刃(4)的切齿(3)，所述制齿刀具(1)的旋转轴线(2)相对于所述工件轮(7)的旋转轴线(8)以第一轴线交叉角(α1)布置，通过沿第一进给方向(V1)的进给实施制齿，所述第一进给方向(V1)平行于待制造的齿面(11、11’)和齿根(11”)的延伸方向，其特征在于，所述倒棱(13)通过用倒棱刀具(14)进行滚切产生，所述倒棱刀具(14)具有第二数量(N2)的分别构成切刃(17、17’、17”)的切齿(16)，并且所述倒棱刀具(14)的旋转轴线(15)相对于所述工件轮(7)的旋转轴线(8)以第二轴线交叉角(α2)布置，通过沿第二进给方向(V2)的进给实施倒棱，所述第二进给方向(V2)平行于在齿根(11”)中待制造的倒棱(13)的延伸方向。2.一种用于制造有齿的工件轮(7)的刀具组，所述工件轮(7)的齿根(11”)在形成延伸至齿面(11、11’)中的倒棱(13)的情况下与工件轮(7)的端面(12)邻接，所述刀具组具有能够围绕旋转轴线(2)被旋转驱动的制齿刀具(1)，所述制齿刀具(1)具有第一数量(N1)的分别构成切刃(4)的第一切齿(3)，所述第一切齿(3)设计为，使得借助所述第一切齿(3)能够在沿第一进给方向(V1)进给时通过滚切制造齿部，并且所述刀具组还具有能够围绕旋转轴线(15)被驱动的倒棱刀具(14)，所述倒棱刀具(14)具有第二数量(N2)的分别构成切刃(17、17’、17”)的第二切齿(16)，所述第二切齿(16)设计为，使得借助所述第二切齿(16)能够在沿不同于第一进给方向(V1)的第二进给方向(V2)进给时通过滚切制造倒棱(13)。3.一种用于制造有齿的工件轮(7)的设备，所述工件轮(7)的齿根(11”)在形成延伸至齿面(11、11’)中的倒棱(13)的情况下与工件轮(7)的端面(12)邻接，所述设备具有工件轴(24)，用于容纳在加工工件轮时围绕旋转轴线(8)旋转的工件轮(7)，所述设备还具有能通过刀具轴(21)旋转驱动的制齿刀具(1)，所述设备还具有能通过相同的或另外的刀具轴(21)旋转驱动的倒棱刀具(14)，并且所述设备还具有电子控制装置(27)，用于控制刀具轴(21)和工件轴(24)的旋转驱动机组(22、25)
