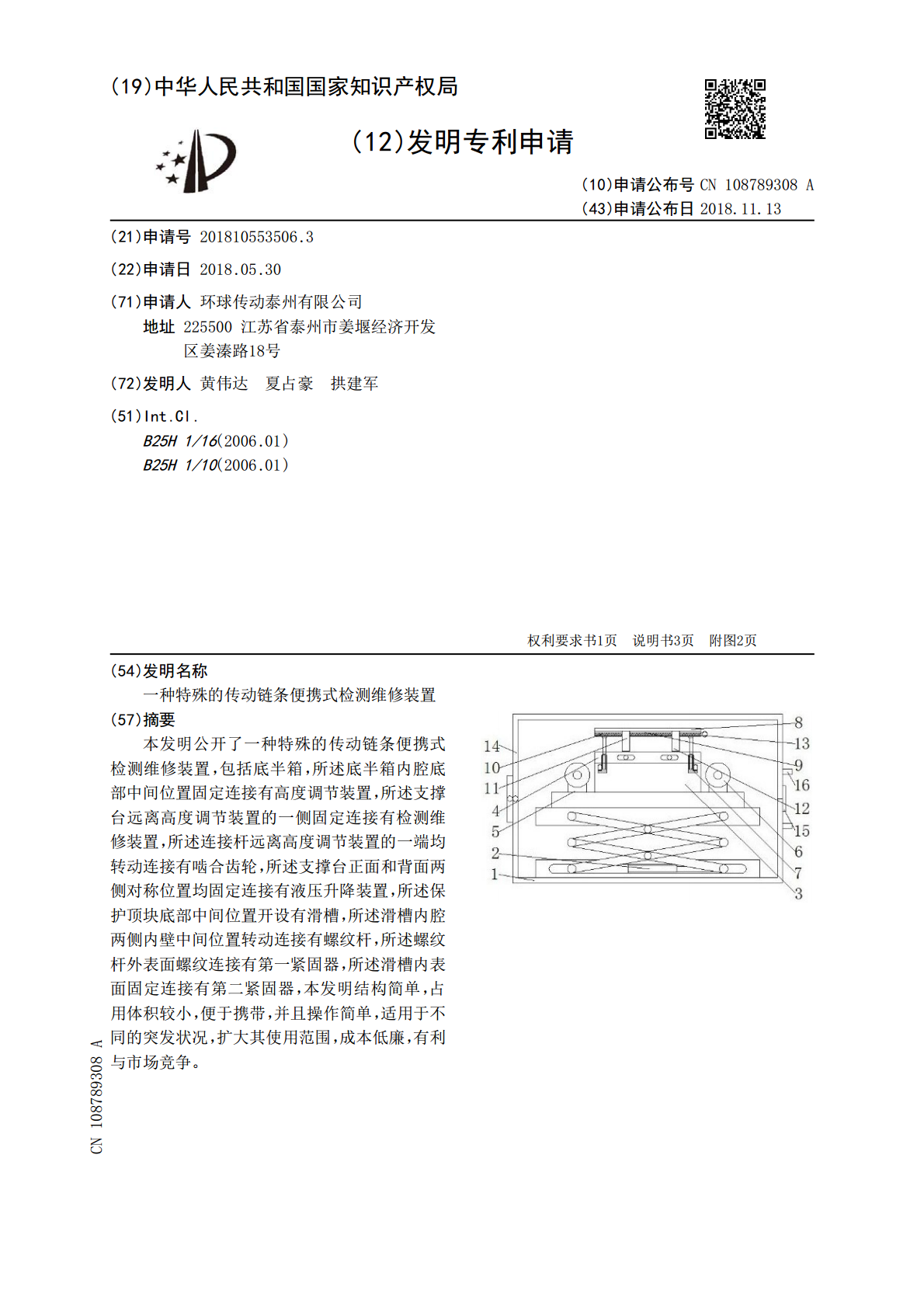

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108789308A(43)申请公布日2018.11.13(21)申请号201810553506.3(22)申请日2018.05.30(71)申请人环球传动泰州有限公司地址225500江苏省泰州市姜堰经济开发区姜溱路18号(72)发明人黄伟达夏占豪拱建军(51)Int.Cl.B25H1/16(2006.01)B25H1/10(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种特殊的传动链条便携式检测维修装置(57)摘要本发明公开了一种特殊的传动链条便携式检测维修装置，包括底半箱，所述底半箱内腔底部中间位置固定连接有高度调节装置，所述支撑台远离高度调节装置的一侧固定连接有检测维修装置，所述连接杆远离高度调节装置的一端均转动连接有啮合齿轮，所述支撑台正面和背面两侧对称位置均固定连接有液压升降装置，所述保护顶块底部中间位置开设有滑槽，所述滑槽内腔两侧内壁中间位置转动连接有螺纹杆，所述螺纹杆外表面螺纹连接有第一紧固器，所述滑槽内表面固定连接有第二紧固器，本发明结构简单，占用体积较小，便于携带，并且操作简单，适用于不同的突发状况，扩大其使用范围，成本低廉，有利与市场竞争。CN108789308ACN108789308A权利要求书1/1页1.一种特殊的传动链条便携式检测维修装置，包括底半箱(1)，其特征在于，所述底半箱(1)内腔底部中间位置固定连接有高度调节装置(2)，所述高度调节装置(2)顶部中间位置固定连接有支撑台(3)，所述支撑台(3)远离高度调节装置(2)的一侧固定连接有检测维修装置(4)，所述高度调节装置(2)顶部位于支撑台(3)两侧对称位置均固定连接有连接杆(5)，所述连接杆(5)远离高度调节装置(2)的一端均转动连接有啮合齿轮(6)，所述支撑台(3)正面和背面两侧对称位置均固定连接有液压升降装置(7)，所述液压升降装置(7)远离支撑台(3)的一端固定连接有保护顶块(8)，所述保护顶块(8)底部中间位置开设有滑槽(9)，所述滑槽(9)内腔两侧内壁中间位置转动连接有螺纹杆(10)，所述螺纹杆(10)外表面螺纹连接有第一紧固器(11)，所述滑槽(9)内表面固定连接有第二紧固器(12)，所述第一紧固器(11)位于第二紧固器(12)左侧。2.根据权利要求1所述的传动链条便携式检测维修装置，其特征在于，所述高度调节装置(2)包括支撑底板(21)，所述支撑底板(21)内表面两侧对称位置均滑动连接有连接轴(22)，所述连接轴(22)相互靠近的一侧固定连接有电动伸缩杆(23)，所述连接轴(22)两端均固定连接有升降连杆(24)，所述升降连杆(24)远离连接轴(22)的一端转动连接有支撑顶板(25)。3.根据权利要求1所述的传动链条便携式检测维修装置，其特征在于，所述检测维修装置(4)包括固定块(41)，所述固定块(41)顶部中间位置开设有轨道槽(42)，所述固定块(41)正面对称位置均开设有螺纹孔(43)，所述固定块(41)背面位于螺纹孔(43)对应位置均开设有通孔(44)，所述轨道槽(42)内腔正面和背面中间位置固定连接有检测器(45)，所述螺纹孔(43)内表面螺纹连接有顶杆(46)。4.根据权利要求1所述的传动链条便携式检测维修装置，其特征在于，所述液压升降装置(7)包括液压泵(71)，所述液压泵(71)输出端通过连接器(72)固定连接有固定杆(73)，所述固定杆(73)远离连接器(72)的一端滑动连接有升降杆(74)。5.根据权利要求1所述的传动链条便携式检测维修装置，其特征在于，所述螺纹杆(10)分别贯穿第二紧固器(12)和保护顶块(8)并延伸至保护顶块(8)右侧外壁，所述螺纹杆(10)位于保护顶块(8)右侧外壁的一端固定连接有旋转把手(13)。6.根据权利要求1所述的传动链条便携式检测维修装置，其特征在于，所述底半箱(1)顶部左侧外壁对称位置通过铰链转动连接有顶半箱(14)，所述顶半箱(14)远离铰链的一侧外壁底部固定连接有锁扣(15)，所述底半箱(1)和顶半箱(14)位于锁扣(15)两侧均固定连接有提把手(16)。2CN108789308A说明书1/3页一种特殊的传动链条便携式检测维修装置技术领域[0001]本发明涉及传动链条技术领域，具体为一种特殊的传动链条便携式检测维修装置。背景技术[0002]链条一般为金属的链环或环形物，多用作机械传动、牵引。用来障碍交通通道的链形物，机械上传动用的链子。在同类产品中，按组成链条的基本结构，即根据元件形状、同链条啮合的零件和部位，零件间尺寸比例等方面划分所属链条产品系列。链条的种类很多，我们可以从链条结构看出，大部分链条都是由链板、链销、轴套等部件组成。其它类型的链条只是将链板根据不同的需求做了不
