一种特殊的链条传动式太阳板清洗装置.pdf

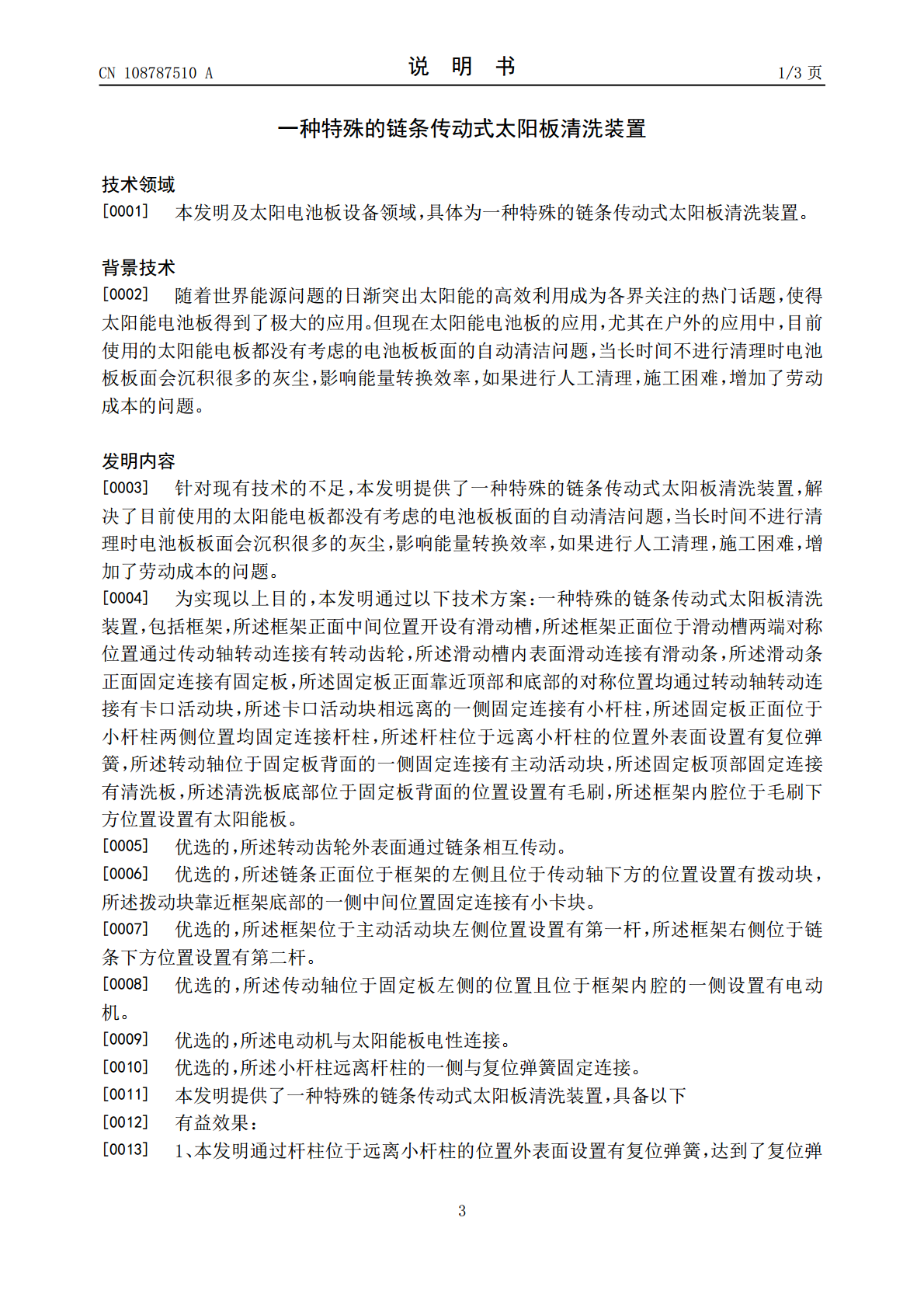

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108787510A(43)申请公布日2018.11.13(21)申请号201810553310.4(22)申请日2018.05.30(71)申请人环球传动泰州有限公司地址225500江苏省泰州市姜堰经济开发区姜溱路18号(72)发明人黄伟达夏占豪拱建军唐进(51)Int.Cl.B08B1/00(2006.01)F16H7/06(2006.01)H02S40/10(2014.01)权利要求书1页说明书3页附图2页(54)发明名称一种特殊的链条传动式太阳板清洗装置(57)摘要本发明公开了一种特殊的链条传动式太阳板清洗装置，包括框架，所述框架正面位于滑动槽两端对称位置通过传动轴转动连接有转动齿轮，所述卡口活动块相远离的一侧固定连接有小杆柱，所述杆柱位于远离小杆柱的位置外表面设置有复位弹簧，所述转动轴位于固定板背面的一侧固定连接有主动活动块，所述清洗板底部位于固定板背面的位置设置有毛刷，本发明解决了目前使用的太阳能电板都没有考虑的电池板板面的自动清洁问题，当长时间不进行清理时电池板板面会沉积很多的灰尘，影响能量转换效率，如果进行人工清理，施工困难，增加了劳动成本的问题。CN108787510ACN108787510A权利要求书1/1页1.一种特殊的链条传动式太阳板清洗装置，包括框架(1)，其特征在于，所述框架(1)正面中间位置开设有滑动槽(2)，所述框架(1)正面位于滑动槽(2)两端对称位置通过传动轴(3)转动连接有转动齿轮(4)，所述滑动槽(2)内表面滑动连接有滑动条(5)，所述滑动条(5)正面固定连接有固定板(6)，所述固定板(6)正面靠近顶部和底部的对称位置均通过转动轴(7)转动连接有卡口活动块(8)，所述卡口活动块(8)相远离的一侧固定连接有小杆柱(9)，所述固定板(6)正面位于小杆柱(9)两侧位置均固定连接杆柱(10)，所述杆柱(10)位于远离小杆柱(9)的位置外表面设置有复位弹簧(11)，所述转动轴(7)位于固定板(6)背面的一侧固定连接有主动活动块(12)，所述固定板(6)顶部固定连接有清洗板(13)，所述清洗板(13)底部位于固定板(6)背面的位置设置有毛刷(14)，所述框架(1)内腔位于毛刷(14)下方位置设置有太阳能板(15)。2.根据权利要求1所述的链条传动式太阳板清洗装置，其特征在于，所述转动齿轮(4)外表面通过链条(16)相互传动。3.根据权利要求2所述的链条传动式太阳板清洗装置，其特征在于，所述链条(16)正面位于框架(1)的左侧且位于传动轴(3)下方的位置设置有拨动块(17)，所述拨动块(17)靠近框架(1)底部的一侧中间位置固定连接有小卡块(18)。4.根据权利要求3所述的链条传动式太阳板清洗装置，其特征在于，所述框架(1)位于主动活动块(12)左侧位置设置有第一杆(19)，所述框架(1)右侧位于链条(16)下方位置设置有第二杆(20)。5.根据权利要求1所述的链条传动式太阳板清洗装置，其特征在于，所述传动轴(3)位于固定板(6)左侧的位置且位于框架(1)内腔的一侧设置有电动机(21)。6.根据权利要求5所述的链条传动式太阳板清洗装置，其特征在于，所述电动机(21)与太阳能板(15)电性连接。7.根据权利要求1所述的链条传动式太阳板清洗装置，其特征在于，所述小杆柱(9)远离杆柱(10)的一侧与复位弹簧(11)固定连接。2CN108787510A说明书1/3页一种特殊的链条传动式太阳板清洗装置技术领域[0001]本发明及太阳电池板设备领域，具体为一种特殊的链条传动式太阳板清洗装置。背景技术[0002]随着世界能源问题的日渐突出太阳能的高效利用成为各界关注的热门话题，使得太阳能电池板得到了极大的应用。但现在太阳能电池板的应用，尤其在户外的应用中，目前使用的太阳能电板都没有考虑的电池板板面的自动清洁问题，当长时间不进行清理时电池板板面会沉积很多的灰尘，影响能量转换效率，如果进行人工清理，施工困难，增加了劳动成本的问题。发明内容[0003]针对现有技术的不足，本发明提供了一种特殊的链条传动式太阳板清洗装置，解决了目前使用的太阳能电板都没有考虑的电池板板面的自动清洁问题，当长时间不进行清理时电池板板面会沉积很多的灰尘，影响能量转换效率，如果进行人工清理，施工困难，增加了劳动成本的问题。[0004]为实现以上目的，本发明通过以下技术方案：一种特殊的链条传动式太阳板清洗装置，包括框架，所述框架正面中间位置开设有滑动槽，所述框架正面位于滑动槽两端对称位置通过传动轴转动连接有转动齿轮，所述滑动槽内表面滑动连接有滑动条，所述滑动条正面固定连接有固定板，所述固定板正面靠近顶部和底部的对称位置均通过转动轴转动连接有卡口活动块，所述卡口活动块相远离的
