一种吊轨式巡检机器人轨道及驱动装置.pdf

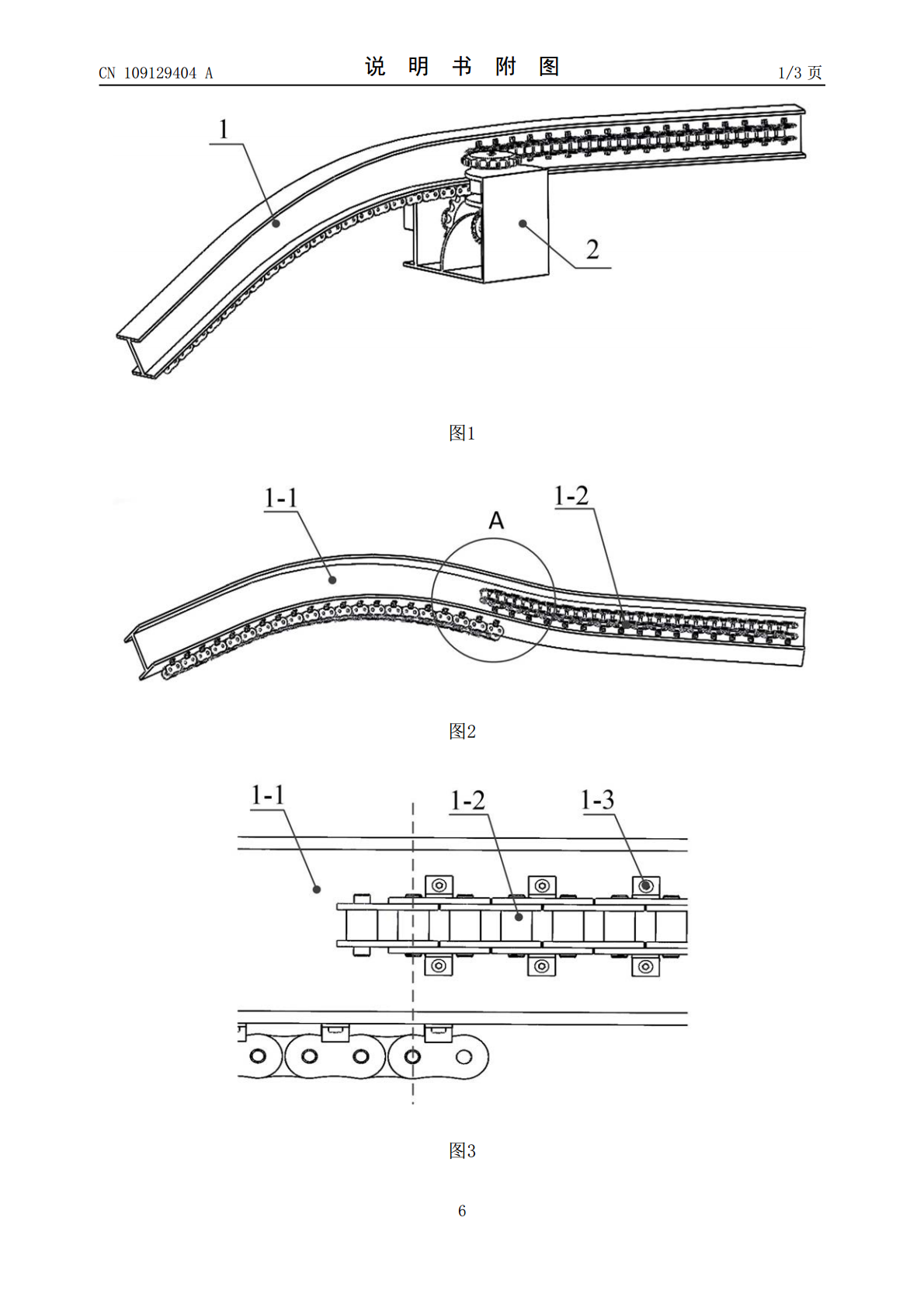

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109129404A(43)申请公布日2019.01.04(21)申请号201811054058.9(22)申请日2018.09.11(71)申请人徐州神工智能科技有限公司地址221003江苏省徐州市云龙区青年路271号8层807室(72)发明人李雨潭(51)Int.Cl.B25J5/02(2006.01)B25J9/00(2006.01)权利要求书1页说明书3页附图3页(54)发明名称一种吊轨式巡检机器人轨道及驱动装置(57)摘要本发明公开了一种吊轨式巡检机器人轨道及驱动装置，包括轨道和驱动装置两部分；轨道由侧面弯板带耳传动链条和工字钢组成，侧面弯板带耳传动链条根据工字钢的弯曲方向和自身可弯曲方向分别安装在工字钢的底部和侧部，安装在底部和侧部的链条在工字钢直线段部分重叠一个链节；驱动装置包括机架、斜齿轮一、驱动轴一、横支撑轮一、链轮一、竖支撑轮、竖支撑轮轴、横支撑轮二、横支撑轮轴、驱动电机、联轴器、驱动轴二、链轮二、斜齿轮二；斜齿轮一、横支撑轮一、链轮一和驱动轴一组成竖直驱动单元，用于与工字钢侧部的链轮啮合；链轮二、斜齿轮二和驱动轴二组成水平驱动单元，并与驱动电机连接，用于与工字钢底部的链轮啮合；水平驱动单元和竖直驱动单元通过斜齿轮一和斜齿轮二啮合连接，当驱动电机转动时，可以同时驱动两个驱动单元。CN109129404ACN109129404A权利要求书1/1页1.一种吊轨式巡检机器人轨道及驱动装置，其特征在于：由轨道（1）和驱动装置（2）两部分组成，所述轨道（1）由工字钢（1-1）和安装在工字钢（1-1）侧部和底部的侧面弯板带耳传动链条（1-2）组成，侧面弯板带耳传动链条（1-2）的可弯曲方向应与工字钢（1-1）的弯曲方向相同，处于工字钢（1-1）底部的侧面弯板带耳传动链条（1-2）与处于工字钢（1-1）侧部的侧面弯板带耳传动链条（1-2）应在工字钢（1-1）的直线段衔接，且重叠一个可用链节，该重叠链节的滚子中心线应处于同一平面上。2.根据权利要求1所述的一种吊轨式巡检机器人轨道及驱动装置，其特征在于：所述驱动装置（2）由机架（2-1）、斜齿轮一（2-2）、驱动轴一（2-3）、横支撑轮一（2-4）、链轮一（2-5）、竖支撑轮（2-6）、竖支撑轮轴（2-7）、横支撑轮二（2-8）、横支撑轮轴（2-9）、驱动电机（2-10）、联轴器（2-11）、驱动轴二（2-12）、链轮二（2-13）和斜齿轮二（2-14）组成，所述链轮一（2-5）通过驱动轴一（2-3）与斜齿轮一（2-2）和横支撑轮一（2-4）连接，并安装在机架（2-1）上，所述链轮二（2-13）通过驱动轴二（2-12）与斜齿轮二（2-14）连接，驱动轴二（2-12）通过联轴器（2-11）与驱动电机（2-10）连接，并固定在机架（2-1）上，斜齿轮一（2-2）和斜齿轮二（2-14）的参数相同，并啮合，链轮一（2-5）和链轮二（2-13）分别与处于工字钢1-1侧部和底部的侧面弯板带耳传动链条1-2啮合。2CN109129404A说明书1/3页一种吊轨式巡检机器人轨道及驱动装置技术领域[0001]本发明涉及一种机器人轨道和驱动装置，尤其是一种吊轨式巡检机器人轨道及驱动装置，该轨道及驱动装置有效地解决了巡检机器人在三维空间内的转弯问题。背景技术[0002]当前，吊轨式巡检机器人主要采用摩擦驱动的方式行走，依靠摩擦轮与轨道之间的摩擦力驱动。采用摩擦驱动方式的巡检机器人不会受到轨道弯曲的影响。但是，为了提供足够大的摩擦力，摩擦轮多采用非金属材料，随着使用时间的增加，摩擦轮会出现磨损，进而出现打滑现象。尤其是对于工况条件恶劣的环境，如存在高温、高湿和易腐蚀的矿山、化工厂等，更容易出现打滑问题。为了克服摩擦驱动的问题，某些巡检机器人采用齿轮齿条驱动形式，但是由于齿条是刚性的，不容易弯曲，因此对于需要弯曲的轨道则无法安装，若是采用模具定制齿条，则成本过高。还有些巡检机器人采用了链驱动的方式，将链条安装在轨道上。虽然，链条可以弯曲，但是只能在一个平面内弯曲，对于一些需要在三维立体空间内弯曲的轨道也无法安装。[0003]因此，需要发明一种可用于三维空间内弯曲的吊轨式巡检机器人轨道，不仅使其安装简单，且经济性好。同时，发明能够适用于该轨道的机器人驱动装置，能够在该轨道上顺利地行走。这将对用于恶劣环境中的吊轨式巡检机器人的发展起到重要的意义。发明内容[0004]发明目的：为了解决非摩擦式巡检机器人在三维空间内的转弯问题，本发明提供了一种吊轨式巡检机器人轨道及驱动装置，该轨道安装方便、成本低，驱动装置结构简单、不打滑、可靠性高。[0005]为了实现上述目的，本发明采用了如下的技术方案：一种吊轨式巡检机器人轨道及驱动装置由轨道
