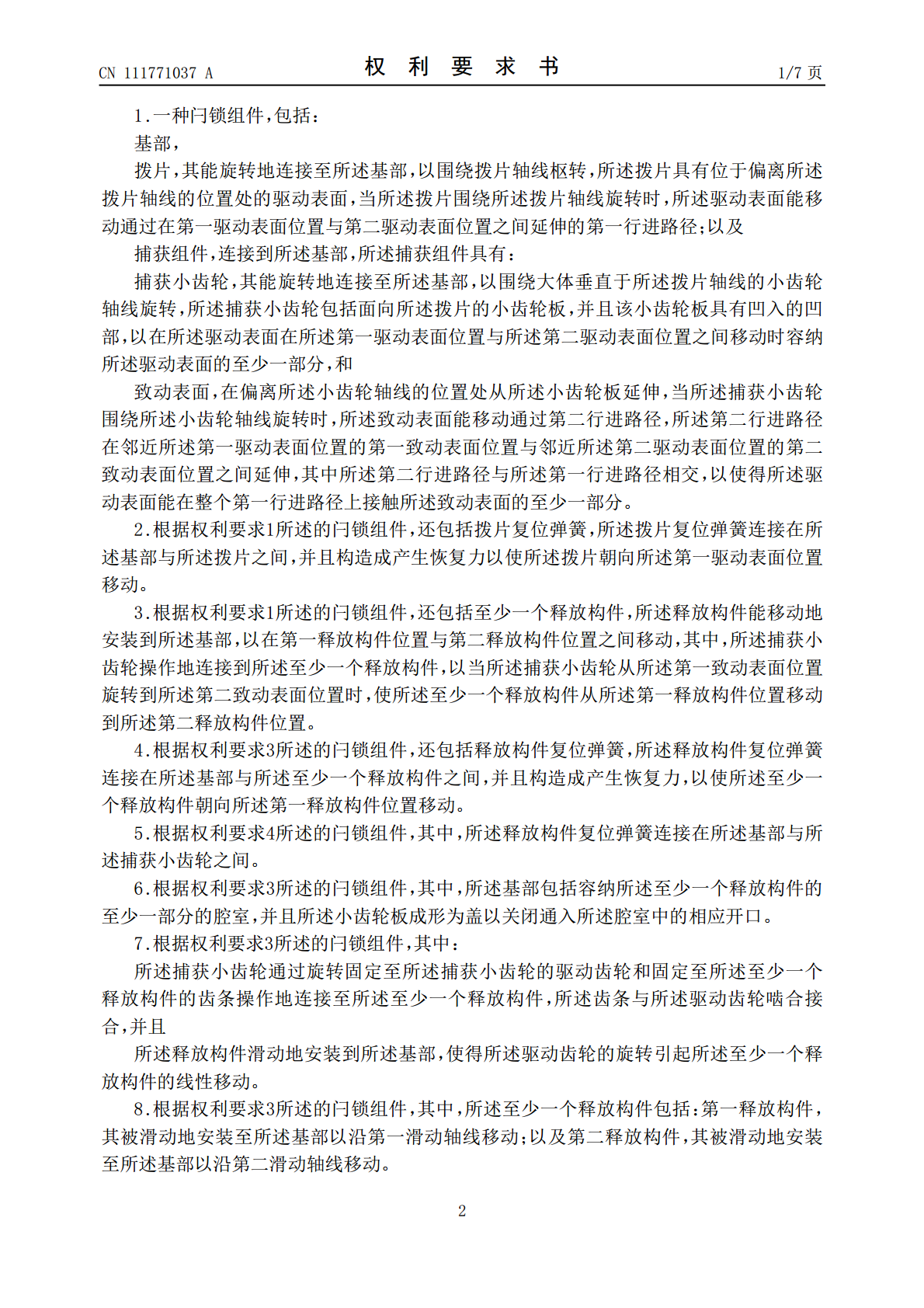

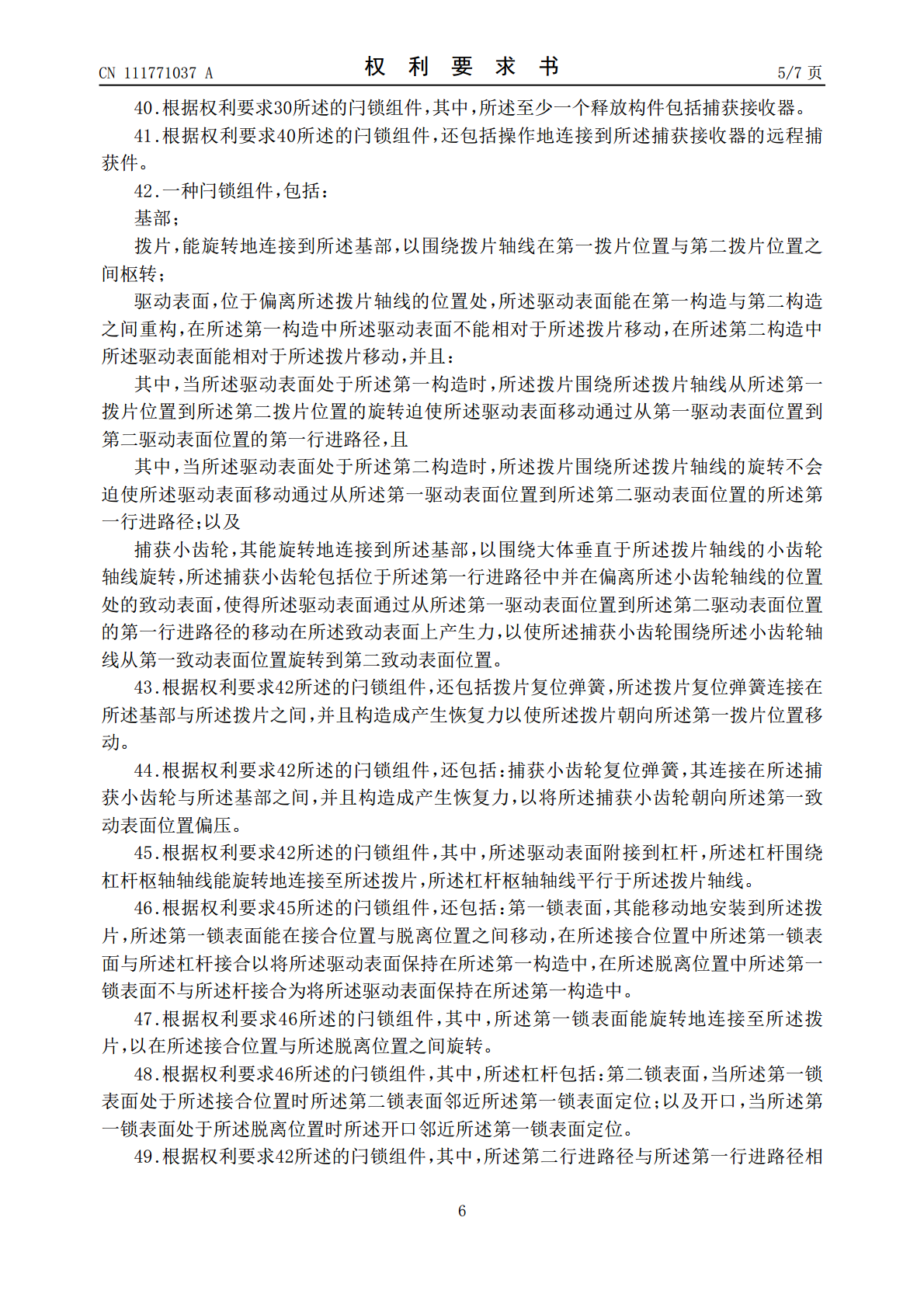

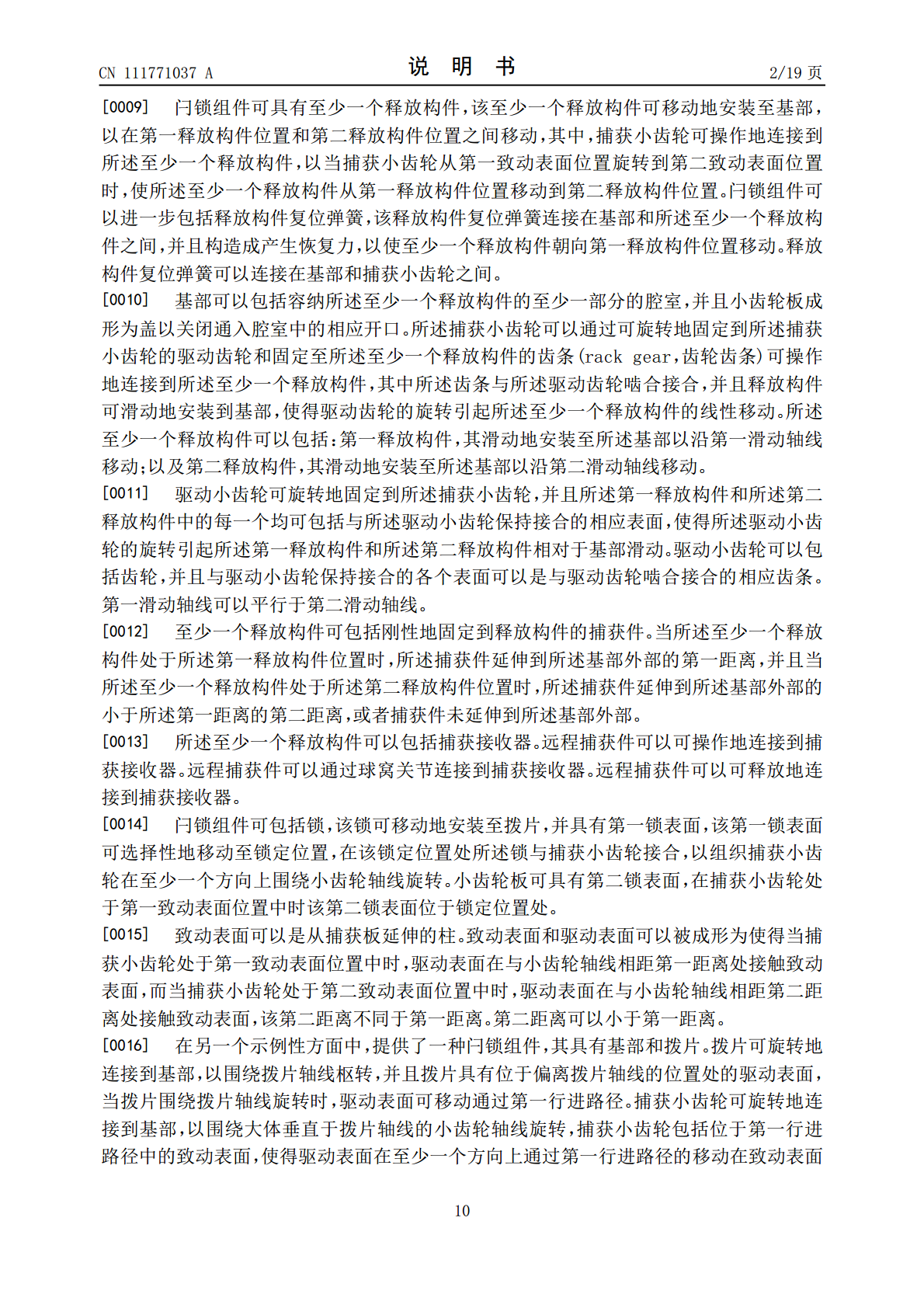

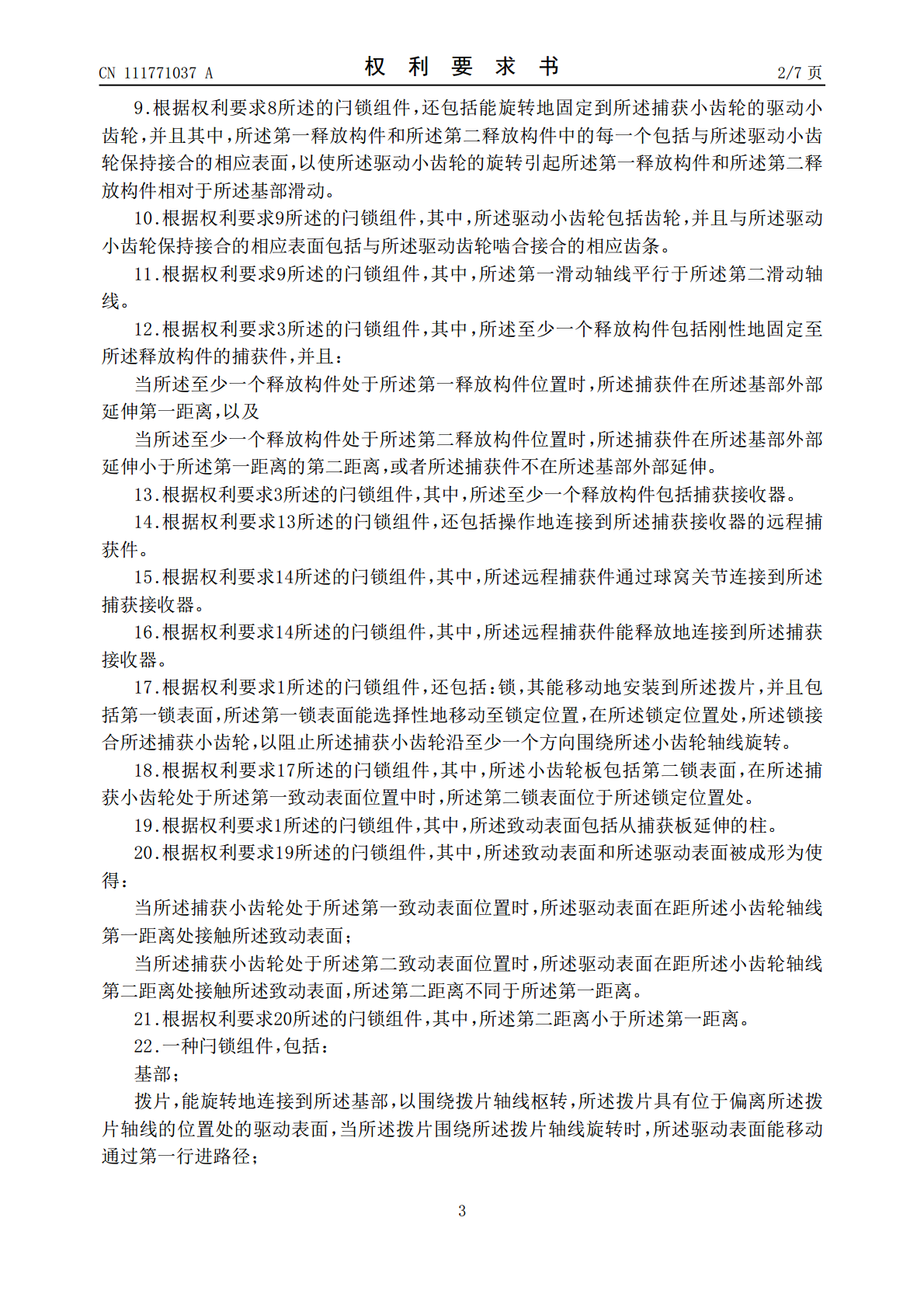

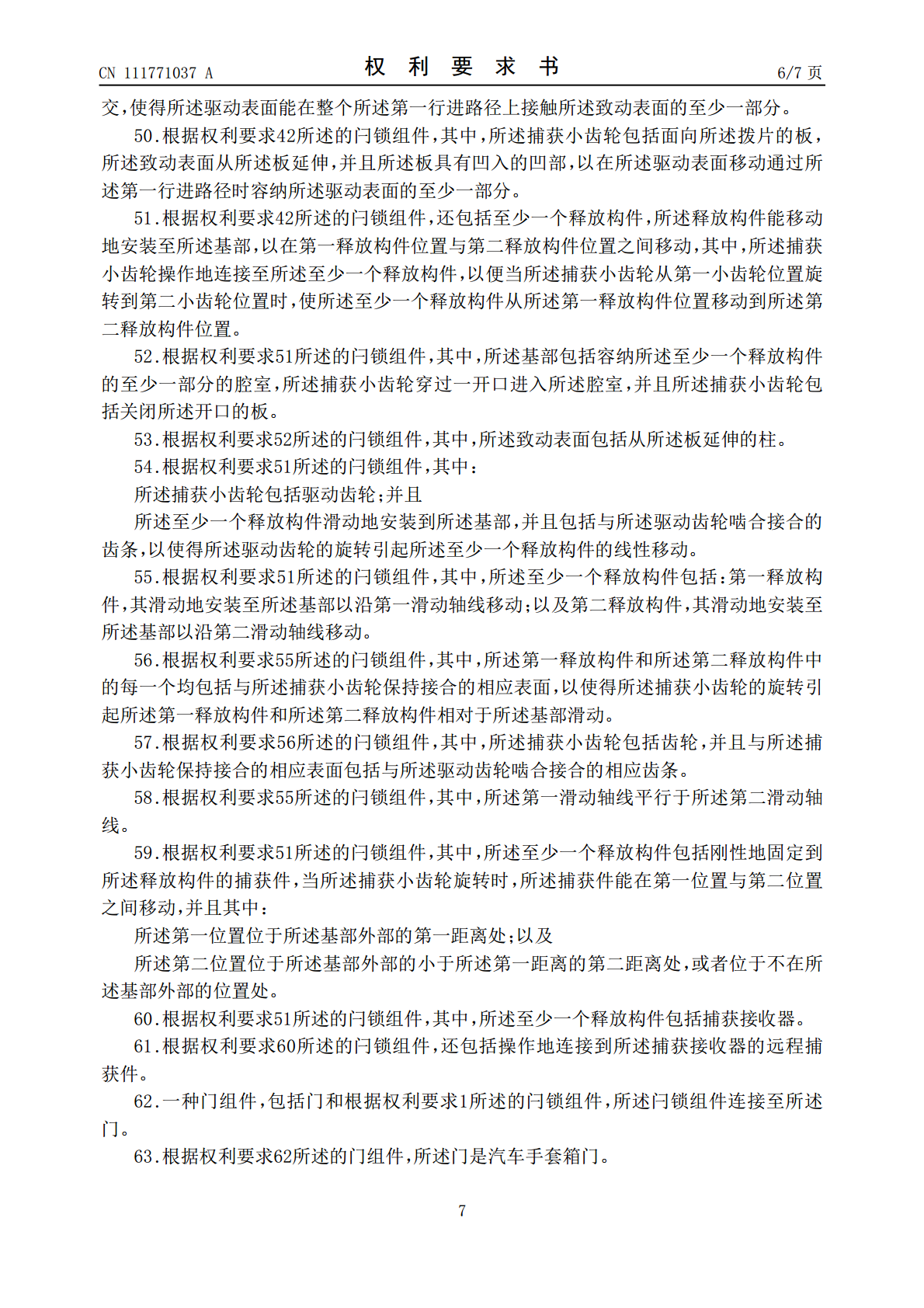

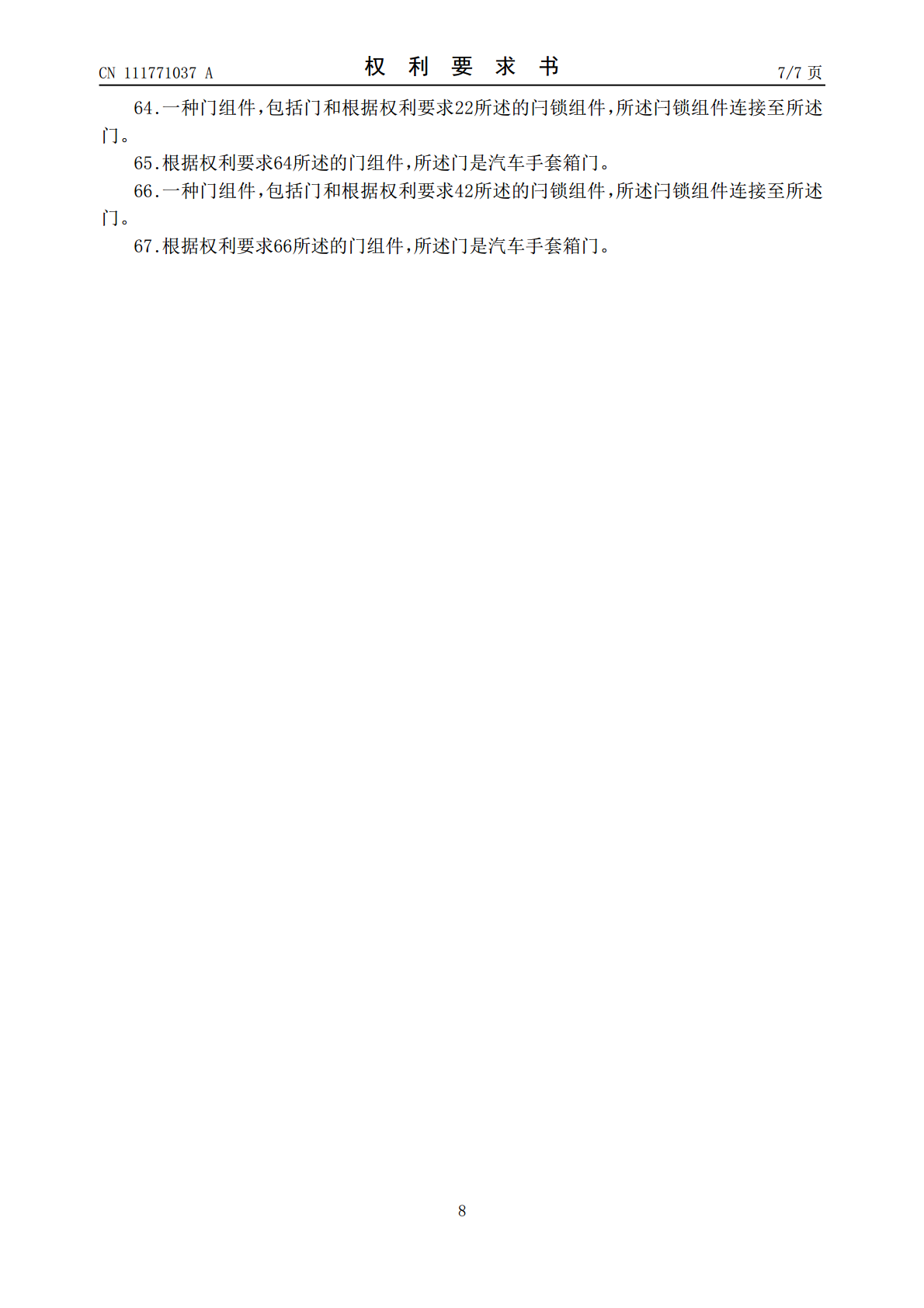

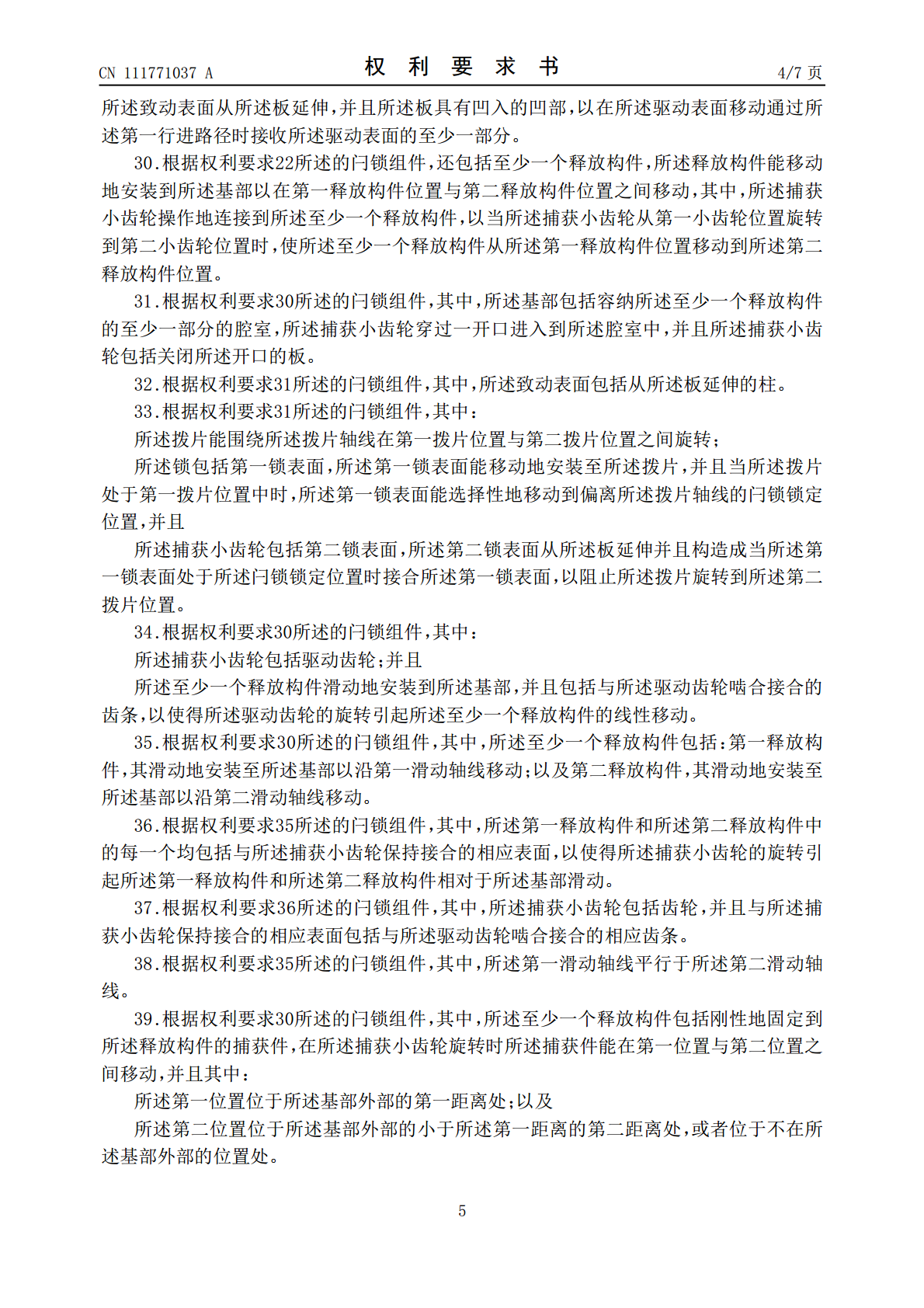

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN111771037A(43)申请公布日2020.10.13(21)申请号201880090094.2(74)专利代理机构隆天知识产权代理有限公司(22)申请日2018.12.2072003代理人李南山黄艳(30)优先权数据62/609,0032017.12.21US(51)Int.Cl.E05B83/30(2006.01)(85)PCT国际申请进入国家阶段日E05B63/00(2006.01)2020.08.21E05C9/04(2006.01)(86)PCT国际申请的申请数据E05B13/10(2006.01)PCT/US2018/0666712018.12.20(87)PCT国际申请的公布数据WO2019/126427EN2019.06.27(71)申请人索斯科公司地址美国宾夕法尼亚州(72)发明人E·卡拉巴罗那权利要求书7页说明书19页附图28页(54)发明名称门闩锁(57)摘要具有基部和拨片的闩锁组件。拨片可旋转地连接到基部以围绕拨片轴线枢转，并且具有偏离拨片轴线的驱动表面。捕获小齿轮可旋转地连接至所述基部，以围绕大体垂直于所述拨片轴线的小齿轮轴线旋转。所述捕获小齿轮具有致动表面，所述致动表面定位成使得驱动表面的移动在致动表面上产生力，以使捕获小齿轮围绕小齿轮轴线旋转。捕获小齿轮可具有凹入表面，以在所述拨片旋转时容纳驱动表面的一部分。锁可以可移动地安装到拨片，并且可以移动以与捕获小齿轮上的锁表面接合，从而阻止拨片旋转。可以提供锁以选择性地使驱动表面不能与拨片一起旋转。CN111771037ACN111771037A权利要求书1/7页1.一种闩锁组件，包括：基部，拨片，其能旋转地连接至所述基部，以围绕拨片轴线枢转，所述拨片具有位于偏离所述拨片轴线的位置处的驱动表面，当所述拨片围绕所述拨片轴线旋转时，所述驱动表面能移动通过在第一驱动表面位置与第二驱动表面位置之间延伸的第一行进路径；以及捕获组件，连接到所述基部，所述捕获组件具有：捕获小齿轮，其能旋转地连接至所述基部，以围绕大体垂直于所述拨片轴线的小齿轮轴线旋转，所述捕获小齿轮包括面向所述拨片的小齿轮板，并且该小齿轮板具有凹入的凹部，以在所述驱动表面在所述第一驱动表面位置与所述第二驱动表面位置之间移动时容纳所述驱动表面的至少一部分，和致动表面，在偏离所述小齿轮轴线的位置处从所述小齿轮板延伸，当所述捕获小齿轮围绕所述小齿轮轴线旋转时，所述致动表面能移动通过第二行进路径，所述第二行进路径在邻近所述第一驱动表面位置的第一致动表面位置与邻近所述第二驱动表面位置的第二致动表面位置之间延伸，其中所述第二行进路径与所述第一行进路径相交，以使得所述驱动表面能在整个第一行进路径上接触所述致动表面的至少一部分。2.根据权利要求1所述的闩锁组件，还包括拨片复位弹簧，所述拨片复位弹簧连接在所述基部与所述拨片之间，并且构造成产生恢复力以使所述拨片朝向所述第一驱动表面位置移动。3.根据权利要求1所述的闩锁组件，还包括至少一个释放构件，所述释放构件能移动地安装到所述基部，以在第一释放构件位置与第二释放构件位置之间移动，其中，所述捕获小齿轮操作地连接到所述至少一个释放构件，以当所述捕获小齿轮从所述第一致动表面位置旋转到所述第二致动表面位置时，使所述至少一个释放构件从所述第一释放构件位置移动到所述第二释放构件位置。4.根据权利要求3所述的闩锁组件，还包括释放构件复位弹簧，所述释放构件复位弹簧连接在所述基部与所述至少一个释放构件之间，并且构造成产生恢复力，以使所述至少一个释放构件朝向所述第一释放构件位置移动。5.根据权利要求4所述的闩锁组件，其中，所述释放构件复位弹簧连接在所述基部与所述捕获小齿轮之间。6.根据权利要求3所述的闩锁组件，其中，所述基部包括容纳所述至少一个释放构件的至少一部分的腔室，并且所述小齿轮板成形为盖以关闭通入所述腔室中的相应开口。7.根据权利要求3所述的闩锁组件，其中：所述捕获小齿轮通过旋转固定至所述捕获小齿轮的驱动齿轮和固定至所述至少一个释放构件的齿条操作地连接至所述至少一个释放构件，所述齿条与所述驱动齿轮啮合接合，并且所述释放构件滑动地安装到所述基部，使得所述驱动齿轮的旋转引起所述至少一个释放构件的线性移动。8.根据权利要求3所述的闩锁组件，其中，所述至少一个释放构件包括：第一释放构件，其被滑动地安装至所述基部以沿第一滑动轴线移动；以及第二释放构件，其被滑动地安装至所述基部以沿第二滑动轴线移动。2CN111771037A权利要求书2/7页9.根据权利要求8所述的闩锁组件，还包括能旋转地固定到所述捕获小齿轮的驱动小齿轮，并且其中，所述第一释放构件和所述第二释放构件中的每一个包括与所述驱动小齿轮保持接合的相应表面
