一种BGA电路板及其制作方法.pdf
2023-06-28
10金币
380KB
6页
明钰****甜甜
实名认证
内容提供者
1/6
2/6
3/6
4/6
5/6
6/6
在线预览结束，喜欢就下载吧，查找使用更方便
相关资料
一种BGA电路板及其制作方法.pdf

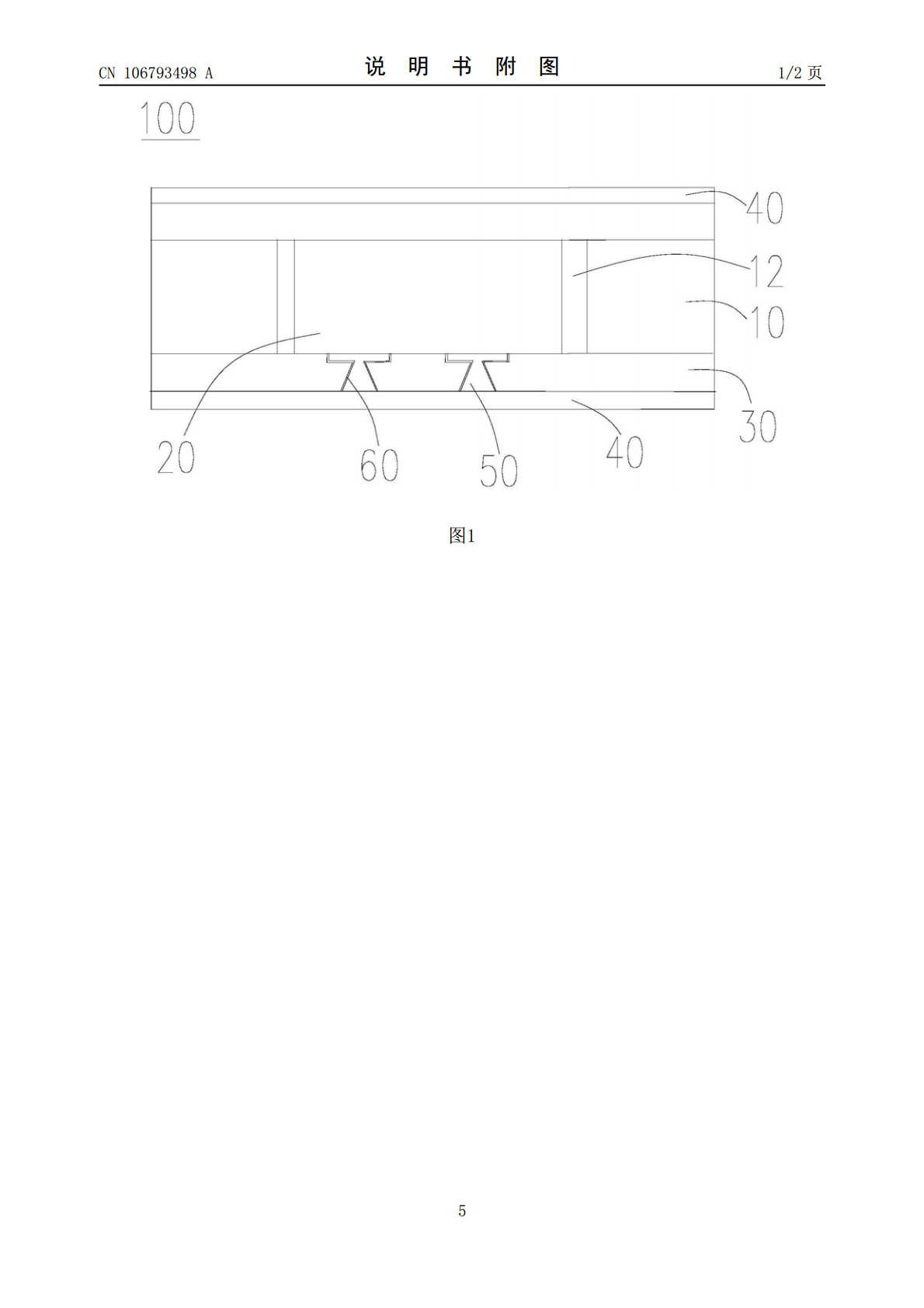

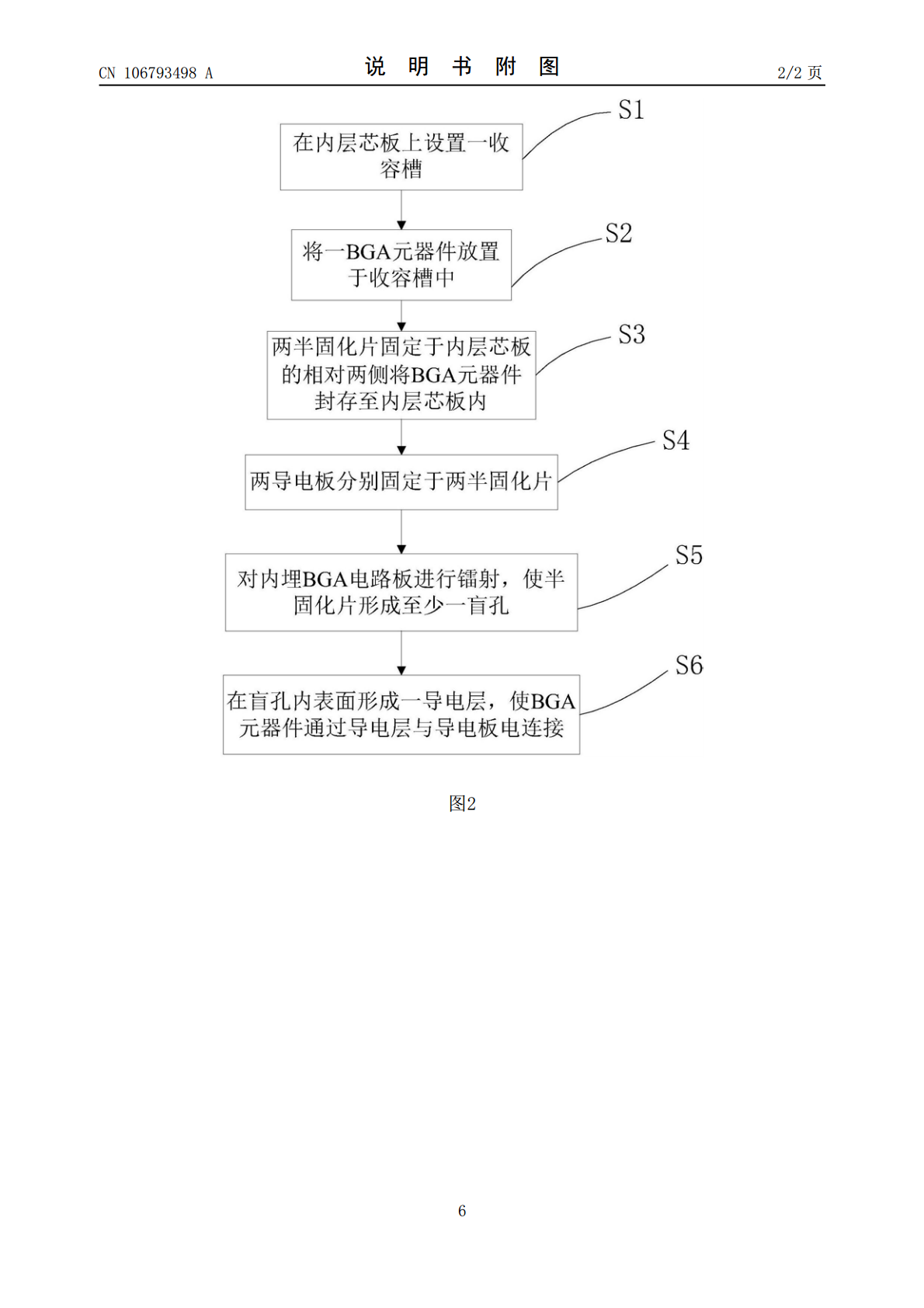

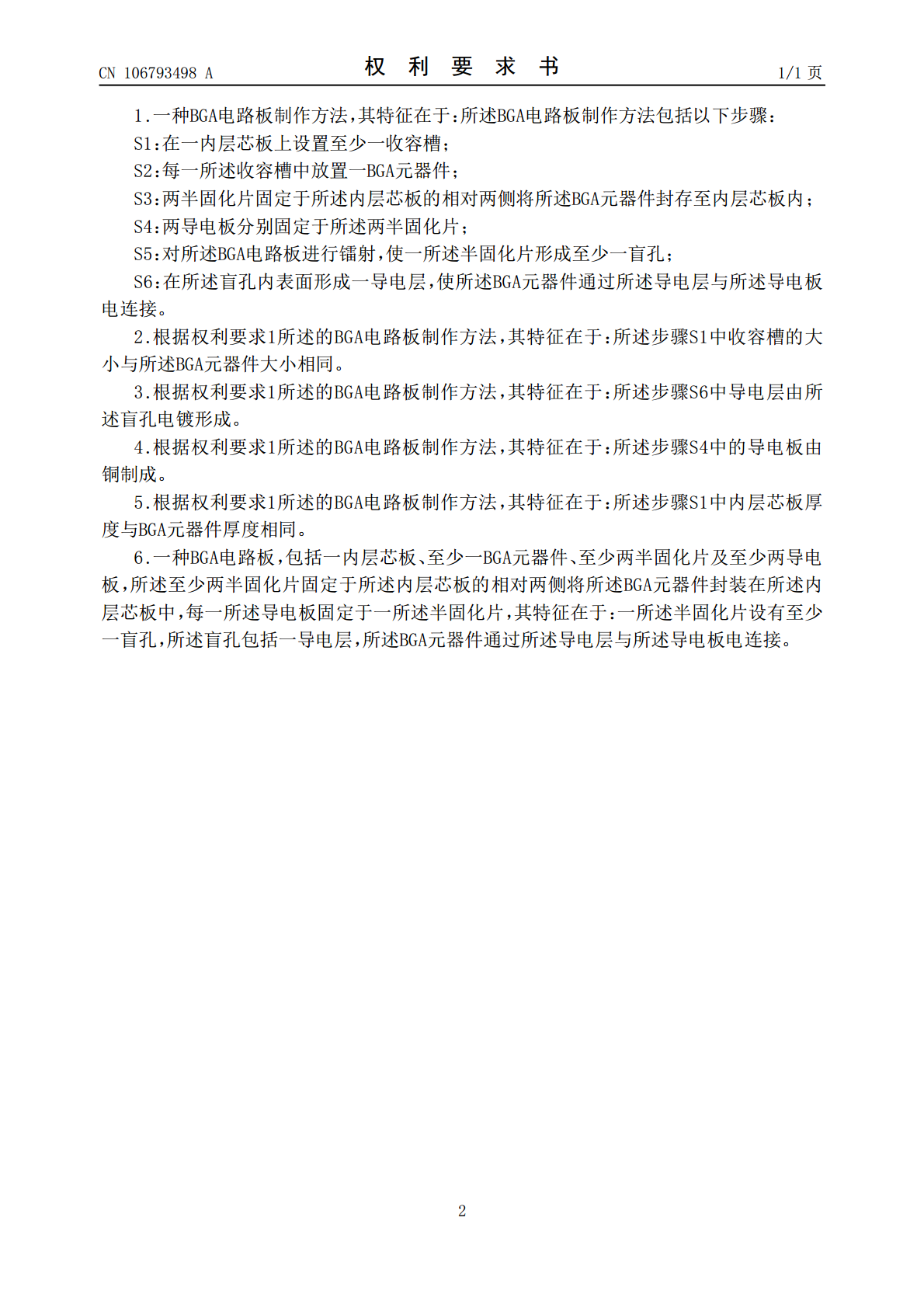

本发明公开了一种BGA电路板制作方法，所述BGA电路板制作方法包括以下步骤：S1：在一内层芯板上设置至少一收容槽；S2：每一所述收容槽中放置一BGA元器件；S3：两半固化片固定于所述内层芯板的相对两侧将所述BGA元器件封存至内层芯板内；S4：两导电板分别固定于所述两半固化片；S5：对所述BGA电路板进行镭射，使一所述半固化片形成至少一盲孔；S6：在所述盲孔内表面形成一导电层，使所述BGA元器件通过所述导电层与所述导电板电连接。本发明BGA电路板制作方法通过在半固化片上镭射盲孔，并在盲孔上设置导电层，BGA
2023-06-28
10
380KB
一种双面电路板及其制作方法、多层电路板及其制作方法.pdf
本发明公开了一种双面电路板及其制作方法、多层电路板及其制作方法，双面电路板的制作方法，包括：在第一双面附金属箔板上钻孔，形成第一盲孔；在所述第一盲孔上形成第一镀层；在所述第一双面附金属箔板的第一表面上和与所述第一表面相对的第二表面上形成第一电路图形；至少在所述第一表面上预压合第一绝缘性基材；在所述第一绝缘性基材上钻孔，形成第一孔；利用导电填料对所述第一盲孔进行塞孔；利用所述导电填料对所述第一孔进行塞孔。通过该方法，能够缩短双面电路板和多层电路板的制作周期，并且制作工艺简单。
2023-06-28
10
10.4MB
一种基于BGA的电子器件及其制作方法.pdf
本发明提供一种基于BGA的电子器件及其制作方法,涉及电子技术领域。本发明提供的电子器件包括的绝缘基板上设置有多个通孔,通孔内填充有导电结构,导电结构由室温自固化导电复合材料在室温下自固化形成,电子元件与导电结构的一端电连接,绝缘基板的一面上设置有多个导电球,导电球由室温自固化导电复合材料在室温下自固化形成,导电球与导电结构的另一端电连接,印刷电路板与导电球电连接;按重量百分比计,室温自固化导电复合材料由70%～88%的低熔点金属,以及12%～30%的高熔点粉末部分合金化形成。本发明的技术方案能够使基于BG
2023-06-10
10
554KB
一种电路板及其制作方法.pdf

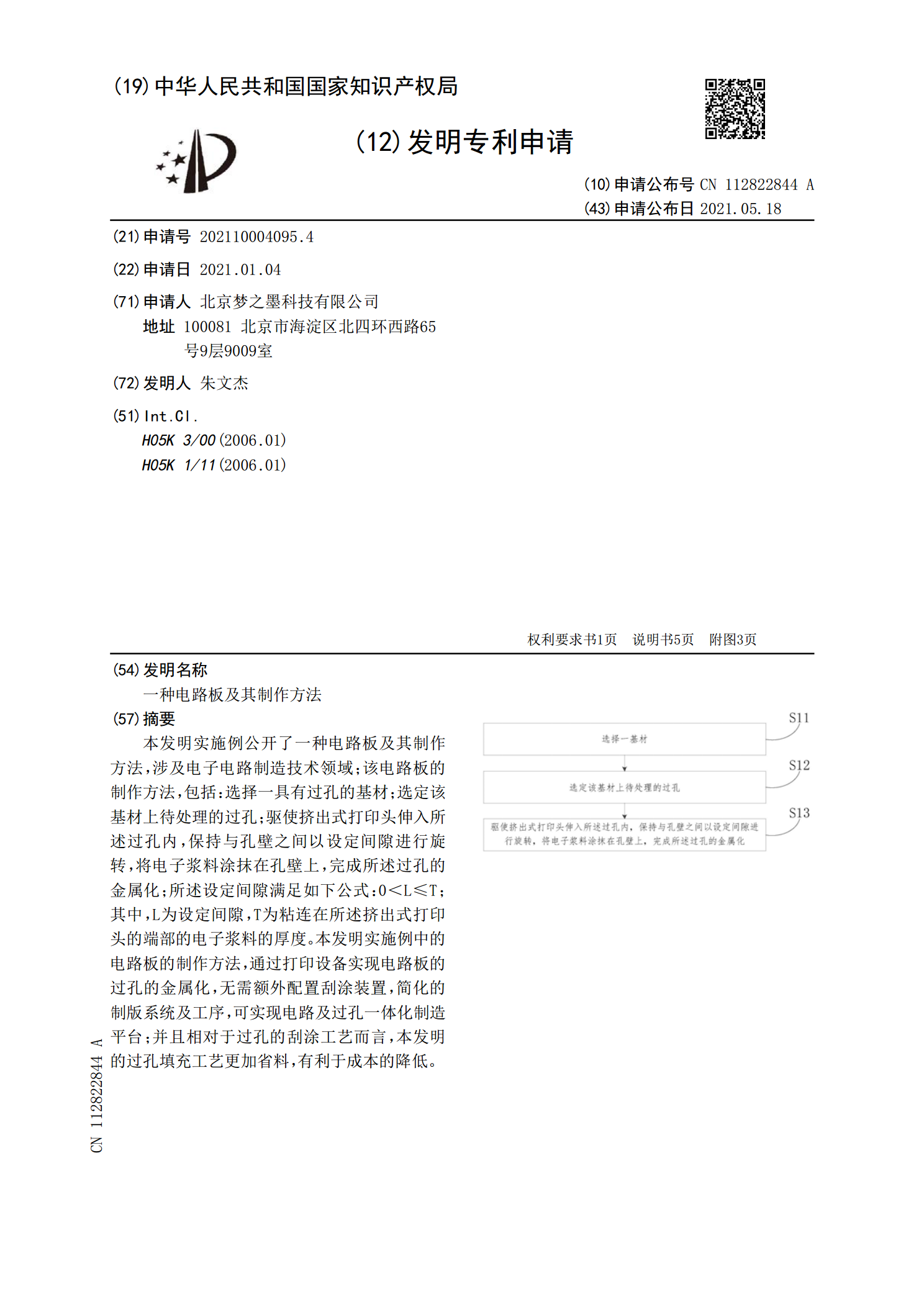

本发明实施例公开了一种电路板及其制作方法,涉及电子电路制造技术领域;该电路板的制作方法,包括:选择一具有过孔的基材;选定该基材上待处理的过孔;驱使挤出式打印头伸入所述过孔内,保持与孔壁之间以设定间隙进行旋转,将电子浆料涂抹在孔壁上,完成所述过孔的金属化;所述设定间隙满足如下公式:0<L≤T;其中,L为设定间隙,T为粘连在所述挤出式打印头的端部的电子浆料的厚度。本发明实施例中的电路板的制作方法,通过打印设备实现电路板的过孔的金属化,无需额外配置刮涂装置,简化的制版系统及工序,可实现电路及过孔一体化制造平台;
2023-05-26
10
524KB
一种电路板及其制作方法.pdf

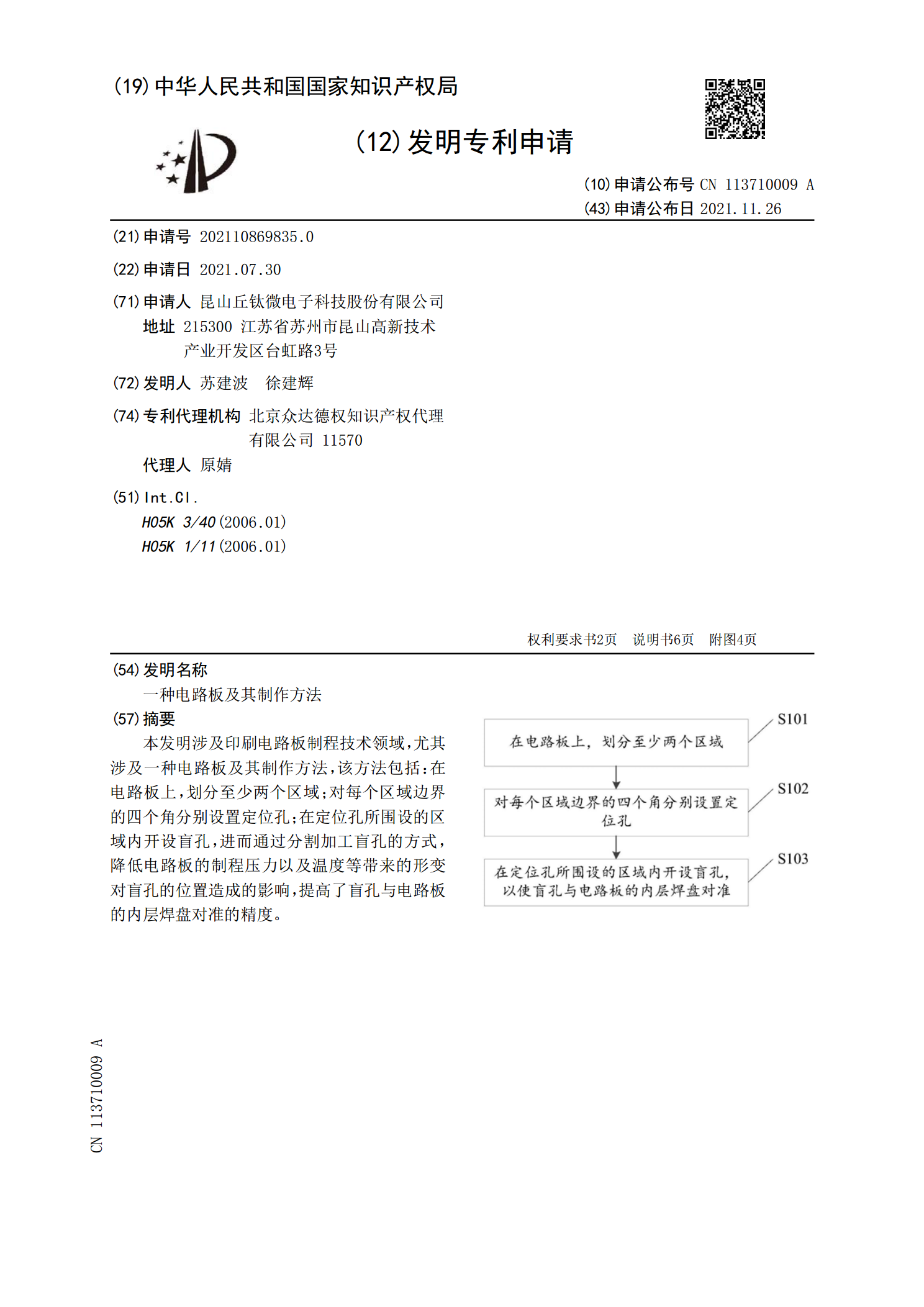

本发明涉及印刷电路板制程技术领域，尤其涉及一种电路板及其制作方法，该方法包括：在电路板上，划分至少两个区域；对每个区域边界的四个角分别设置定位孔；在定位孔所围设的区域内开设盲孔，进而通过分割加工盲孔的方式，降低电路板的制程压力以及温度等带来的形变对盲孔的位置造成的影响，提高了盲孔与电路板的内层焊盘对准的精度。
