一种基于BGA的电子器件及其制作方法.pdf
是你****辉呀
亲,该文档总共12页,到这已经超出免费预览范围,如果喜欢就直接下载吧~
相关资料
一种基于BGA的电子器件及其制作方法.pdf
本发明提供一种基于BGA的电子器件及其制作方法,涉及电子技术领域。本发明提供的电子器件包括的绝缘基板上设置有多个通孔,通孔内填充有导电结构,导电结构由室温自固化导电复合材料在室温下自固化形成,电子元件与导电结构的一端电连接,绝缘基板的一面上设置有多个导电球,导电球由室温自固化导电复合材料在室温下自固化形成,导电球与导电结构的另一端电连接,印刷电路板与导电球电连接;按重量百分比计,室温自固化导电复合材料由70%~88%的低熔点金属,以及12%~30%的高熔点粉末部分合金化形成。本发明的技术方案能够使基于BG
一种BGA电路板及其制作方法.pdf
本发明公开了一种BGA电路板制作方法,所述BGA电路板制作方法包括以下步骤:S1:在一内层芯板上设置至少一收容槽;S2:每一所述收容槽中放置一BGA元器件;S3:两半固化片固定于所述内层芯板的相对两侧将所述BGA元器件封存至内层芯板内;S4:两导电板分别固定于所述两半固化片;S5:对所述BGA电路板进行镭射,使一所述半固化片形成至少一盲孔;S6:在所述盲孔内表面形成一导电层,使所述BGA元器件通过所述导电层与所述导电板电连接。本发明BGA电路板制作方法通过在半固化片上镭射盲孔,并在盲孔上设置导电层,BGA
层叠片式电子器件及其制作方法.pdf
一种层叠片式电子器件及其制作方法,该层叠片式电子器件包括层叠体、内部线圈、第一外部电极和第二外部电极,层叠体包括层叠设置的多个绝缘体层,层叠体具有层叠设置于多个绝缘体层之间的多层线圈图案,多个绝缘体层上设置有导电通孔,相邻层的线圈图案之间通过导电通孔电连接而构成内部线圈,第一外部电极和第二外部电极设置在层叠体的与层叠方向平行的底面上,第一外部电极和第二外部电极分别连接内部线圈的两端。该层叠片式电子器件在进行贴片安装时只需将层叠体的底面的外部电极与焊板连接,无需预留侧边爬锡空间,可显著节约电子器件贴片空间的
功率器件及其制作方法和电子器件.pdf
本申请的实施例提出了一种功率器件及其制作方法和电子器件。功率器件包括衬底、栅极氧化层、栅极多晶硅和隔离层。衬底包括层叠设置的漂移区和P阱区,且衬底靠近P阱区一侧的表面形成有多个沟槽,多个沟槽穿透P阱区并延伸至漂移区;栅极氧化层设置在沟槽的内壁;栅极多晶硅设置在沟槽内,且栅极多晶硅位于栅极氧化层远离衬底的一侧;隔离层设置在P阱区远离漂移区的一侧,且一部分隔离层延伸至沟槽内,衬底靠近隔离层的一侧形成有N+区。制作本实施例中的功率器件时,无需对功率器件的版图做额外的改变,与相关技术中通过改变沟槽结构且对功率器件

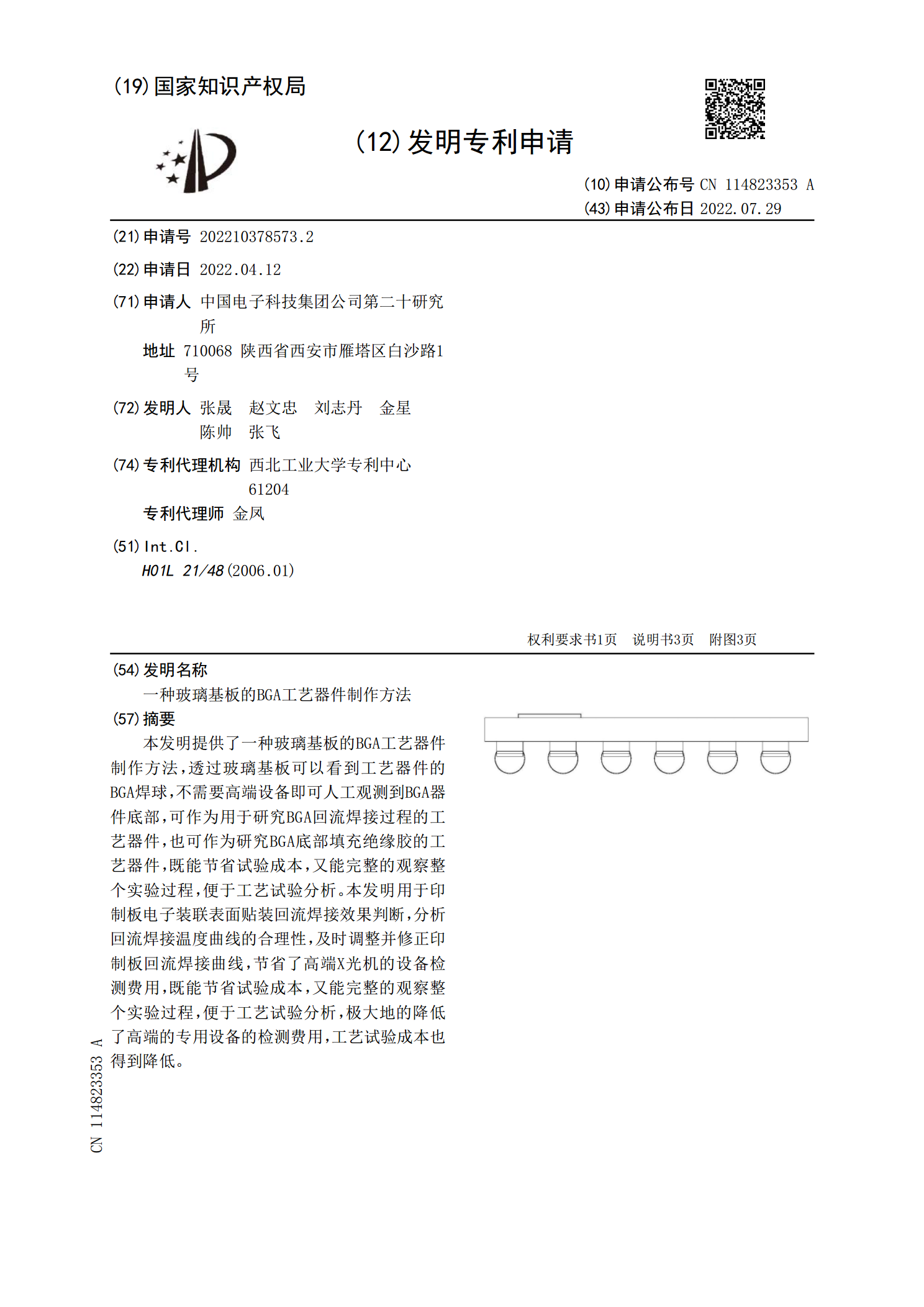

一种玻璃基板的BGA工艺器件制作方法.pdf
本发明提供了一种玻璃基板的BGA工艺器件制作方法,透过玻璃基板可以看到工艺器件的BGA焊球,不需要高端设备即可人工观测到BGA器件底部,可作为用于研究BGA回流焊接过程的工艺器件,也可作为研究BGA底部填充绝缘胶的工艺器件,既能节省试验成本,又能完整的观察整个实验过程,便于工艺试验分析。本发明用于印制板电子装联表面贴装回流焊接效果判断,分析回流焊接温度曲线的合理性,及时调整并修正印制板回流焊接曲线,节省了高端X光机的设备检测费用,既能节省试验成本,又能完整的观察整个实验过程,便于工艺试验分析,极大地的降低
