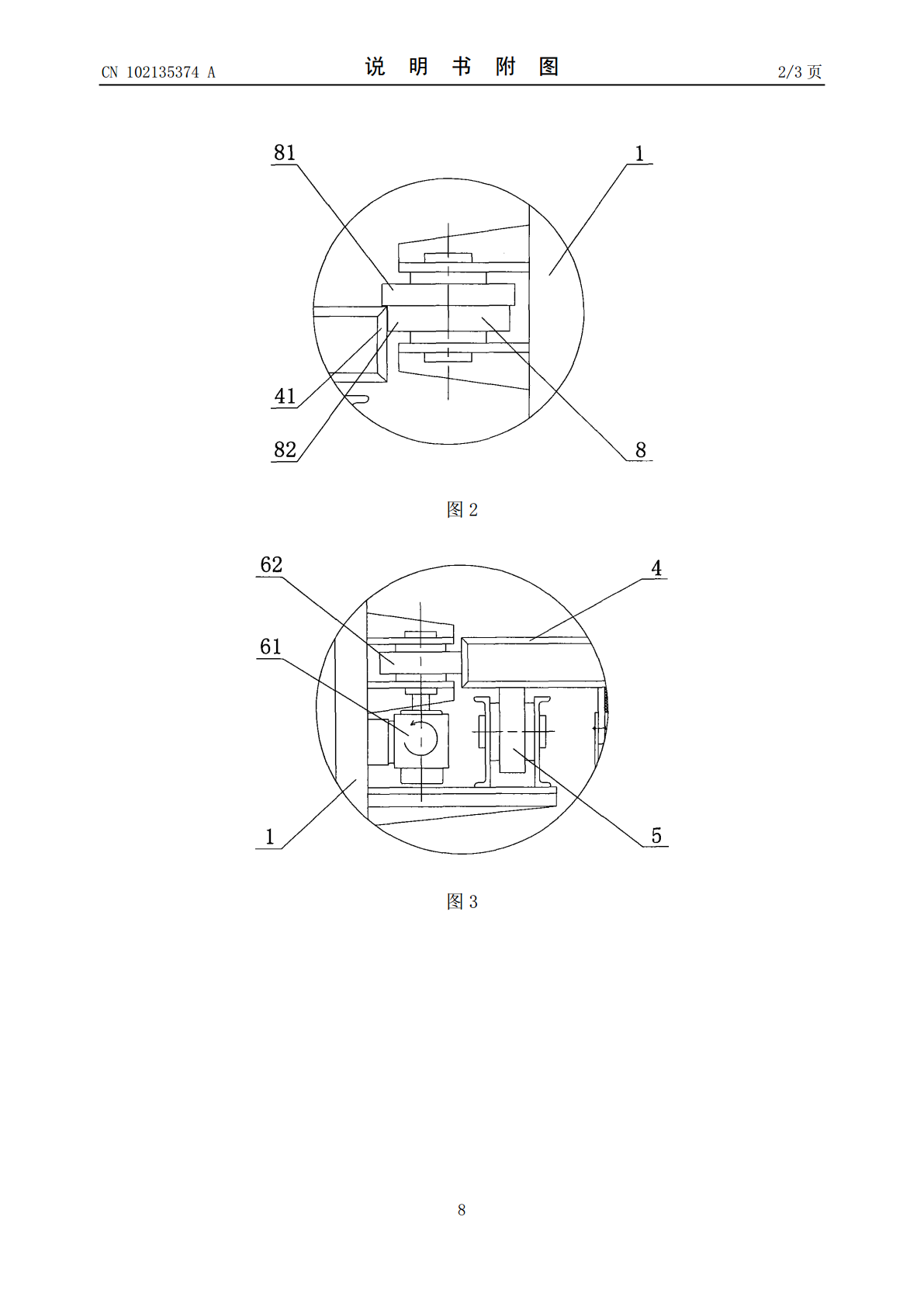

(19)中华人民共和国国家知识产权局*CN102135374A*(12)发明专利申请(10)申请公布号CN102135374A(43)申请公布日2011.07.27(21)申请号201010101063.8(22)申请日2010.01.26(71)申请人中冶长天国际工程有限责任公司地址410007湖南省长沙市劳动中路1号(72)发明人贺新华高庆禄(74)专利代理机构湖南兆弘专利事务所43008代理人赵洪(51)Int.Cl.F26B11/20(2006.01)F26B25/18(2006.01)F26B25/02(2006.01)权利要求书1页说明书4页附图3页(54)发明名称多膛炉(57)摘要本发明公开了一种多膛炉，包括机架、顶盖和底托盘，所述顶盖和底托盘均固定于机架上，所述顶盖上设有进料口，底托盘上设有出料口，所述顶盖与底托盘之间设有两层以上中间托盘，相邻两层中间托盘为相对转动，所述各层中间托盘的底部和顶盖的底部均设有刮料板。该多膛炉具有结构简单、生产成本低、故障率低，可通过增大直径提高物料处理能力的优点。CN1023574ACCNN110213537402135379A权利要求书1/1页1.一种多膛炉，包括机架(1)、顶盖(2)和底托盘(3)，所述顶盖(2)和底托盘(3)均固定于机架(1)上，所述顶盖(2)上设有进料口(21)，底托盘(3)上设有出料口(31)，其特征在于：所述顶盖(2)与底托盘(3)之间设有两层以上中间托盘(4)，相邻两层中间托盘(4)为相对转动，所述各层中间托盘(4)的底部和顶盖(2)的底部均设有刮料板(7)。2.根据权利要求1所述的多膛炉，其特征在于：所述中间托盘(4)均为转动中间托盘(41)，相邻两层转动中间托盘(41)的旋转方向相反。3.根据权利要求1所述的多膛炉，其特征在于：所述中间托盘(4)为转动中间托盘(41)或静置中间托盘(42)，所述转动中间托盘(41)和静置中间托盘(42)间隔排列，靠近顶盖(2)和底托盘(3)的中间托盘(4)为转动中间托盘(41)，所述静置中间托盘(42)固定于机架(1)上。4.根据权利要求1或2或3所述的多膛炉，其特征在于：所述机架(1)上设有支承装置(5)和驱动装置(6)，所述各层转动中间托盘(41)通过支承装置(5)支承于机架(1)上，各转动中间托盘(41)与驱动装置(6)相连。5.根据权利要求4所述的多膛炉，其特征在于：所述驱动装置(6)包括驱动电机(61)和驱动轮(62)，所述驱动电机(61)和驱动轮(62)装设于机架(1)上，所述驱动轮(62)与驱动电机(61)的输出端相连，并且驱动轮(62)与所述转动中间托盘(41)的边缘啮合。6.根据权利要求4所述的多膛炉，其特征在于：所述机架(1)上设有定位轮(8)，所述定位轮(8)包括大径段(81)和小径段(82)，所述大径段(81)压设于所述转动中间托盘(41)的上方，所述小径段(82)与所述转动中间托盘(41)的边缘啮合。7.根据权利要求4所述的多膛炉，其特征在于：所述支承装置(5)为支承滚轮，所述支承滚轮与所述转动中间托盘(41)的下底面接触。8.根据权利要求6所述的多膛炉，其特征在于：所述支承装置(5)为支承滚轮，所述支承滚轮与所述转动中间托盘(41)的下底面接触。2CCNN110213537402135379A说明书1/4页多膛炉技术领域[0001]本发明涉及冶金、建材、轻工行业的物料干燥预热设备，尤其涉及主要用于干燥和预热固体物料的多膛炉。背景技术[0002]现有的多膛炉均具有多层炉床，并且各层炉床全部为固定结构，在多膛炉的中心设有贯穿各层炉床的转轴，各层的刮料、搅料装置全部装在中心轴上，通过驱动装置可以驱动中心轴旋转，中心轴旋转时带动刮料、搅料装置一起旋转，并且通过倾斜设置的刮料板，使物料按指定的方向朝各层卸料口运行，从而实现物料从上层流到下一层，最终从底层排出。[0003]为了提高多膛炉的工作能力，通常想到的是增大各层盘径，增长刮料、搅料装置的悬臂长度，增加刮料板数量。但是，随着盘径的增大，刮料板数量增多，安装刮料板的悬臂悬度越大，受力越大，要求悬臂有足够的结构强度，否则就容易变形和损坏，特别是处于高温层的刮料板，由于金属材料在高温下，其强度迅速下降，如果悬臂没有良好的材质和足够的强度，就无法正常工作，经过大量的工业试验，各层盘面直径不能过大，否则刮料、搅料装置的结构尺寸变得十分庞大，加工成本很高，设备故障率也会很高；另外，随着盘径的加大、悬臂加长、刮料板数量增多，悬臂对中心轴产生的扭矩就越大，就要求中心轴应有良好的材质和足够的强度，并且驱动中心轴的驱动装置的功率也大幅上升，加上中心轴是在高温下工作，常常需要昂贵的优质耐热钢材才能满足要求。现有多膛炉的结构制约了设备大型化的发展方向，不能适应大工业
