多膛炉和用于运行多膛炉的方法.pdf

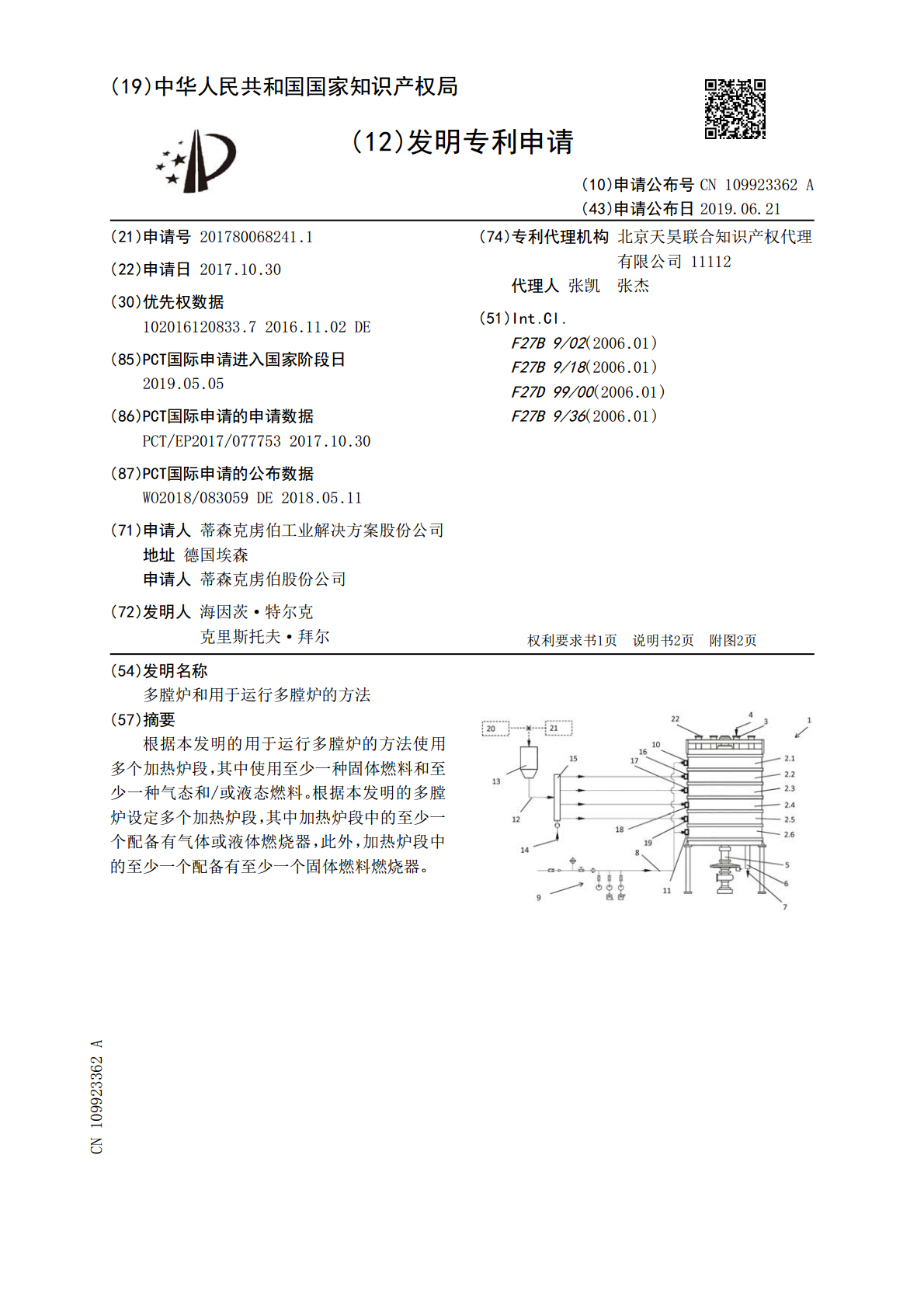

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109923362A(43)申请公布日2019.06.21(21)申请号201780068241.1(74)专利代理机构北京天昊联合知识产权代理(22)申请日2017.10.30有限公司11112代理人张凯张杰(30)优先权数据102016120833.72016.11.02DE(51)Int.Cl.F27B9/02(2006.01)(85)PCT国际申请进入国家阶段日F27B9/18(2006.01)2019.05.05F27D99/00(2006.01)(86)PCT国际申请的申请数据F27B9/36(2006.01)PCT/EP2017/0777532017.10.30(87)PCT国际申请的公布数据WO2018/083059DE2018.05.11(71)申请人蒂森克虏伯工业解决方案股份公司地址德国埃森申请人蒂森克虏伯股份公司(72)发明人海因茨·特尔克克里斯托夫·拜尔权利要求书1页说明书2页附图2页(54)发明名称多膛炉和用于运行多膛炉的方法(57)摘要根据本发明的用于运行多膛炉的方法使用多个加热炉段，其中使用至少一种固体燃料和至少一种气态和/或液态燃料。根据本发明的多膛炉设定多个加热炉段，其中加热炉段中的至少一个配备有气体或液体燃烧器，此外，加热炉段中的至少一个配备有至少一个固体燃料燃烧器。CN109923362ACN109923362A权利要求书1/1页1.用于运行多膛炉的方法，所述多膛炉具有多个加热炉段(2.1-2.6)，其特征在于，使用至少一种固体燃料(12)和至少一种气态和/或液态燃料(8)，其中在所述加热炉段中的至少一个中使用至少两种不同的燃料。2.根据权利要求1所述的方法，其特征在于，至少最上面的加热炉段(2.1)和最下面的加热炉段(2.6)用气态和/或液态燃料(8)运行。3.根据权利要求1所述的方法，其特征在于，设置在最上面的加热炉段和最下面的加热炉段之间的加热炉段(2.2-2.5)中的至少一部分以固体燃料(12)运行。4.根据权利要求1所述的方法，其特征在于，每个加热炉段(2.1-2.6)用至少一个燃烧器运行。5.根据权利要求1所述的方法，其特征在于，每个加热炉段(2.1-2.6)分别只使用一种燃料，即固体燃料(12)或气态或液态燃料(8)。6.根据权利要求1所述的方法，其特征在于，使用磨碎的煤，粉碎的可再生原料，热解材料或前述材料的混合物作为固体燃料(12)。7.根据权利要求1所述的方法，其特征在于，将固体燃料(12)连同待处理的材料(4)送入所述多膛炉(1)中，并且至少从第一加热炉层(2.1)起至少部分地燃烧。8.根据权利要求1所述的方法，其特征在于，使用具有最小为8MJ的热值的固体燃料(12)。9.具有多个加热炉段(2.1-2.6)的多膛炉，其中加热炉段(2.1,2.6)中的至少一个配备有气体或液体燃烧器(10，11)，其特征在于，加热炉段(2.2-2.5)中的至少一个还配备有至少一个固体燃料燃烧器(16-19)，其中加热炉段中的至少一个配备有至少一个固体燃料燃烧器和至少一个气体或液体燃烧器。10.根据权利要求9所述的多膛炉，其特征在于，至少最上面和最下面的加热炉段配备有至少一个气体或液体燃烧器。11.根据权利要求9所述的多膛炉，其特征在于，设置在最上面的加热炉段(2.1)和最下面的加热炉段(2.6)之间的加热炉段(2.2-2.5)中的至少一部分配备有至少一个固体燃料燃烧器(16a-16d)。12.根据权利要求9所述的多膛炉，其特征在于，每个加热炉段(2.1-2.6)分别只设置有固体燃料燃烧器或者仅配备气体或者液体燃烧器。13.根据权利要求9所述的多膛炉，其特征在于，至少一个所述固体燃料燃烧器(16-19)与研磨或粉碎装置(20)和/或热解装置(21)相连。14.根据前述权利要求中至少一项所述的多膛炉，其特征在于具有15,18或更多个炉段，其中至少5个炉段以至少一个固体燃料燃烧器运行。2CN109923362A说明书1/2页多膛炉和用于运行多膛炉的方法技术领域[0001]本发明涉及一种具有多个加热炉段的多膛炉和一种运行这种多膛炉的方法。多膛炉用于各种材料的热处理，如粘土，白云石，菱镁矿或石灰。此外，例如铝，焦炭，氧化铁和油泥在多膛炉中进行处理。背景技术[0002]多膛炉由多个叠加的炉段组成，待处理的材料从顶部到底部依次穿过这些炉段。至少一些炉段使用气态或液态燃料运行。发明内容[0003]本发明的目的在于提供一种在能量成本方面改进的多膛炉以及用于操作多膛炉的相应方法。[0004]根据本发明，该目的通过权利要求1和10的特征解决。[0005]根据本发明的用于运行多膛炉的方法使用多个加热炉段，其中使用至少一种固体燃料和至少
