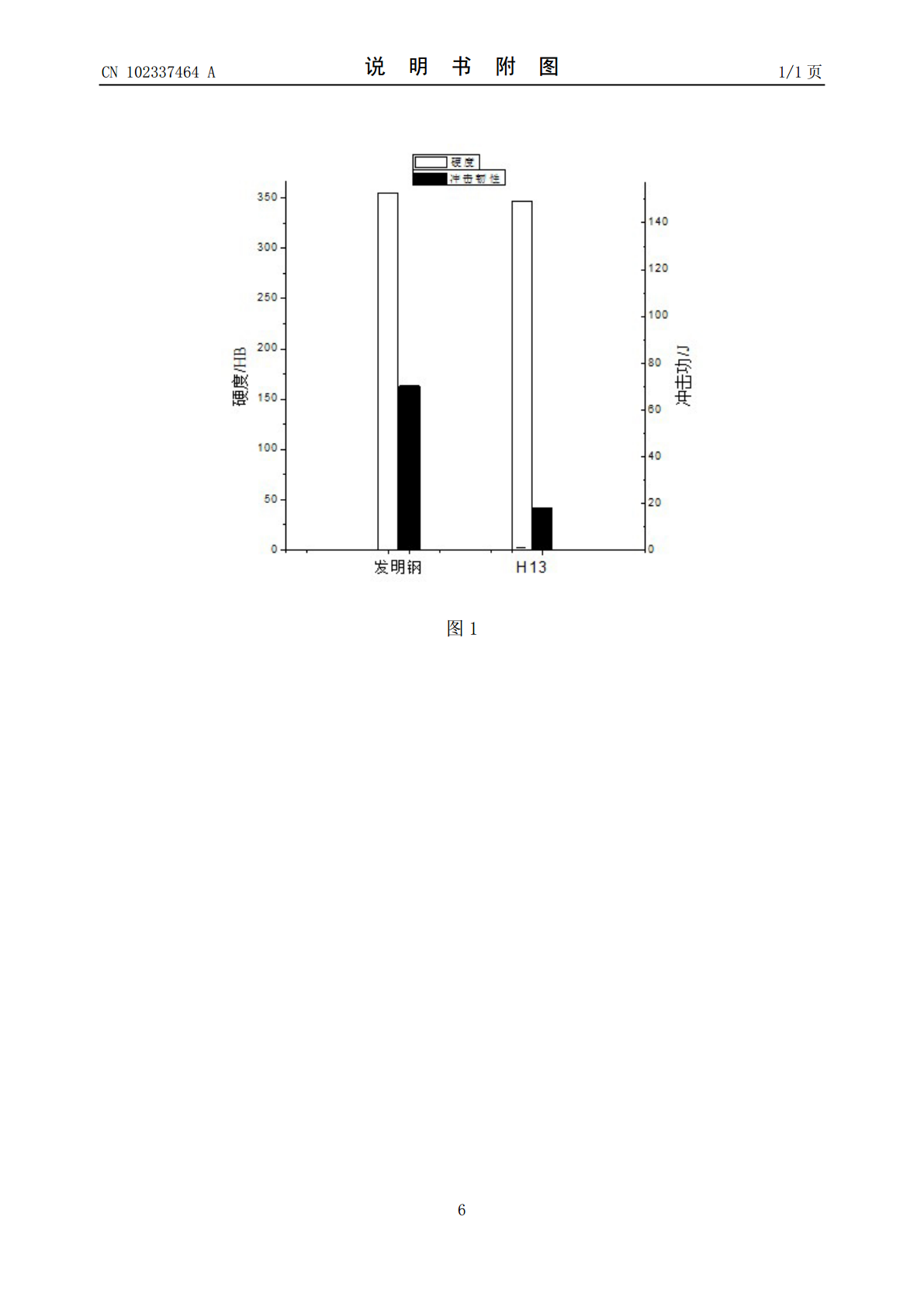

高强韧连轧管机芯棒用钢及其制备工艺.pdf

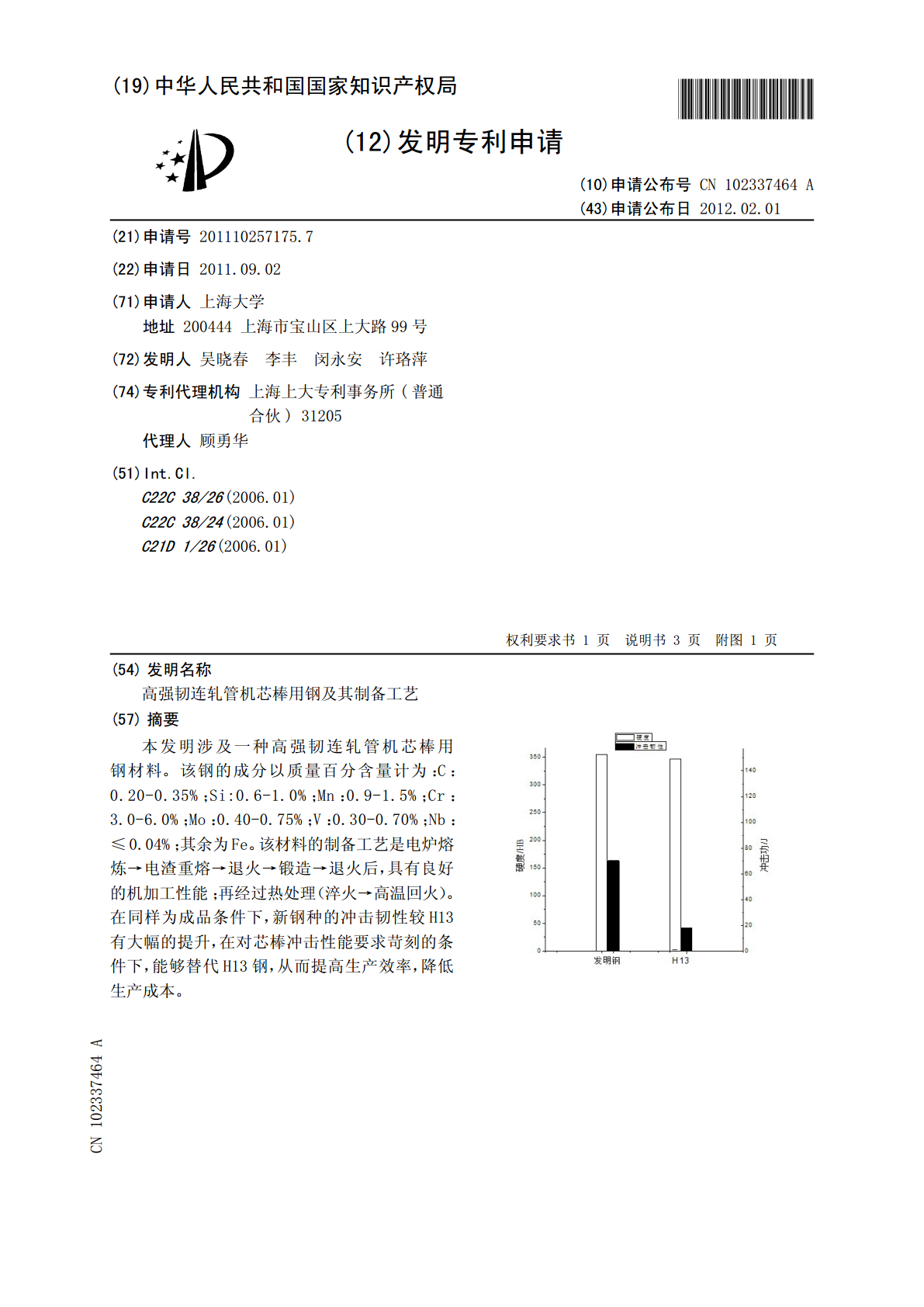

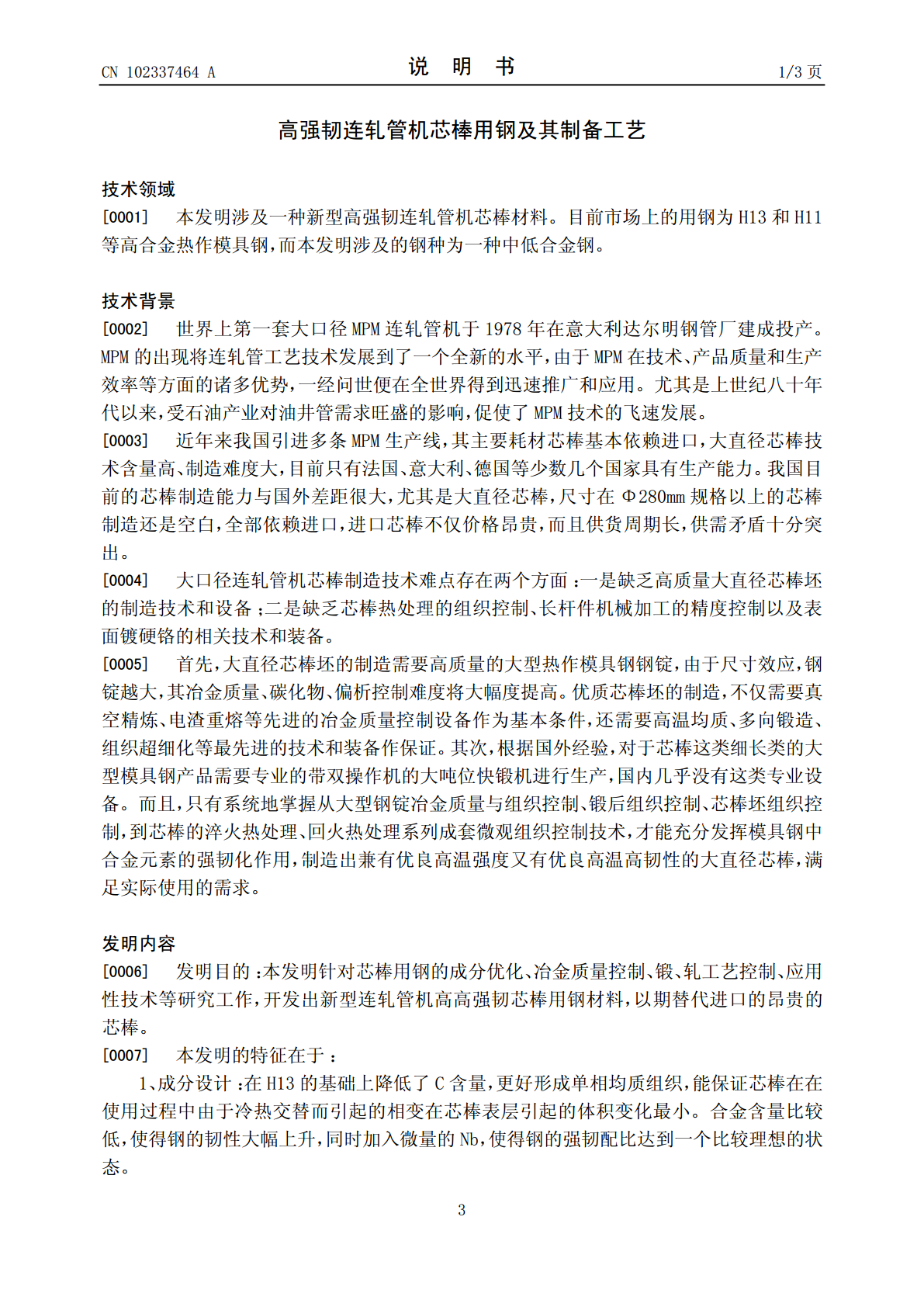

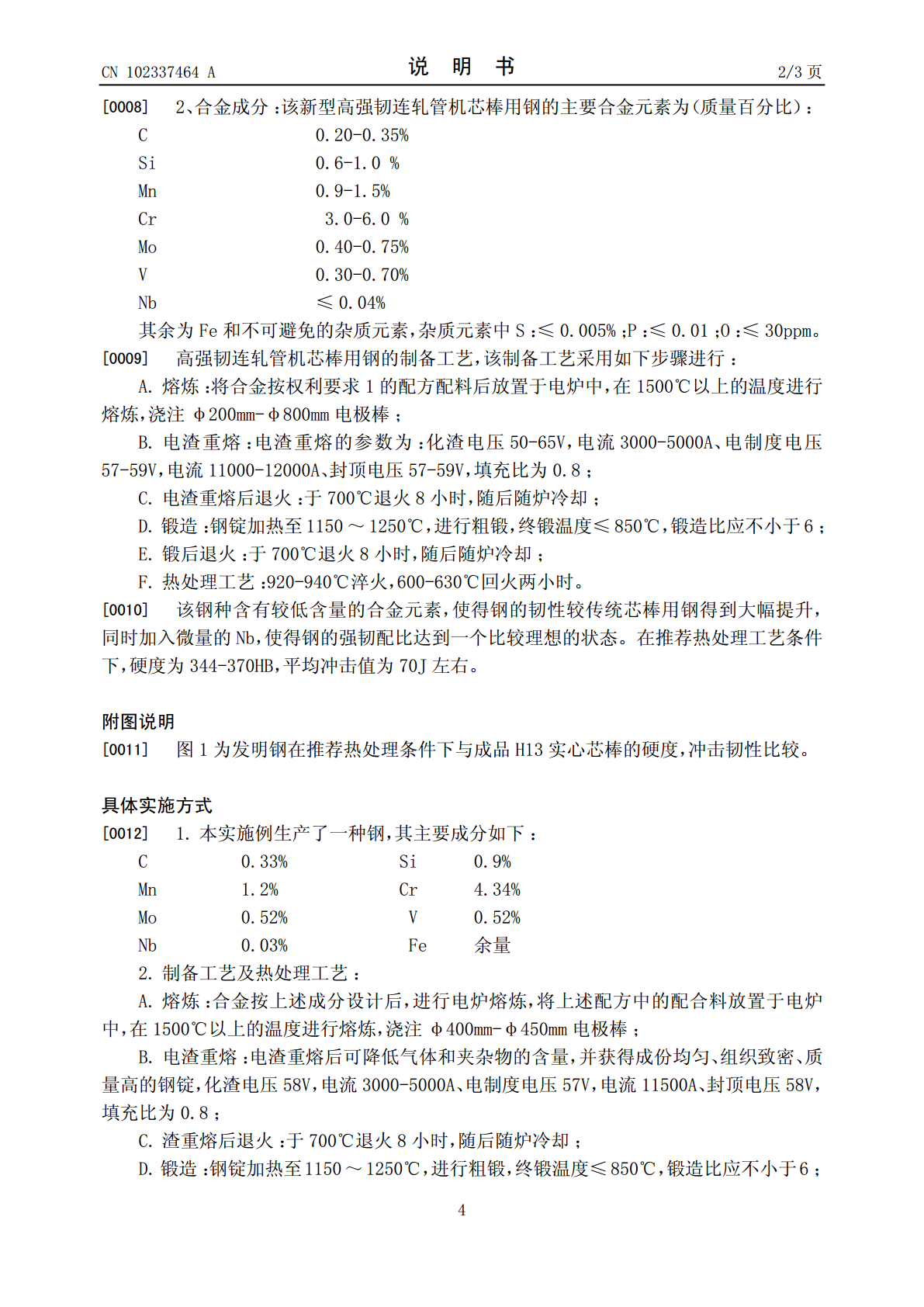

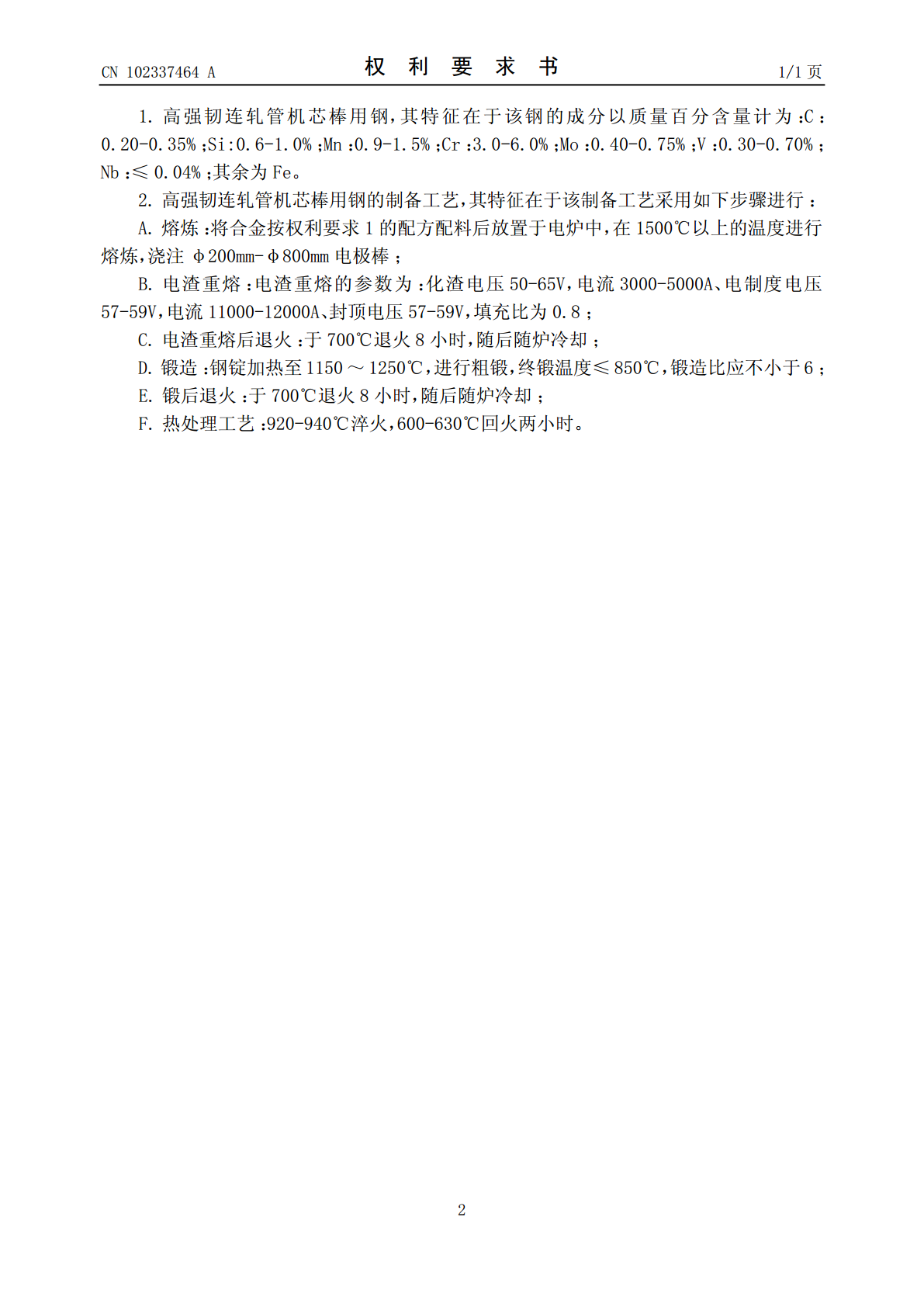

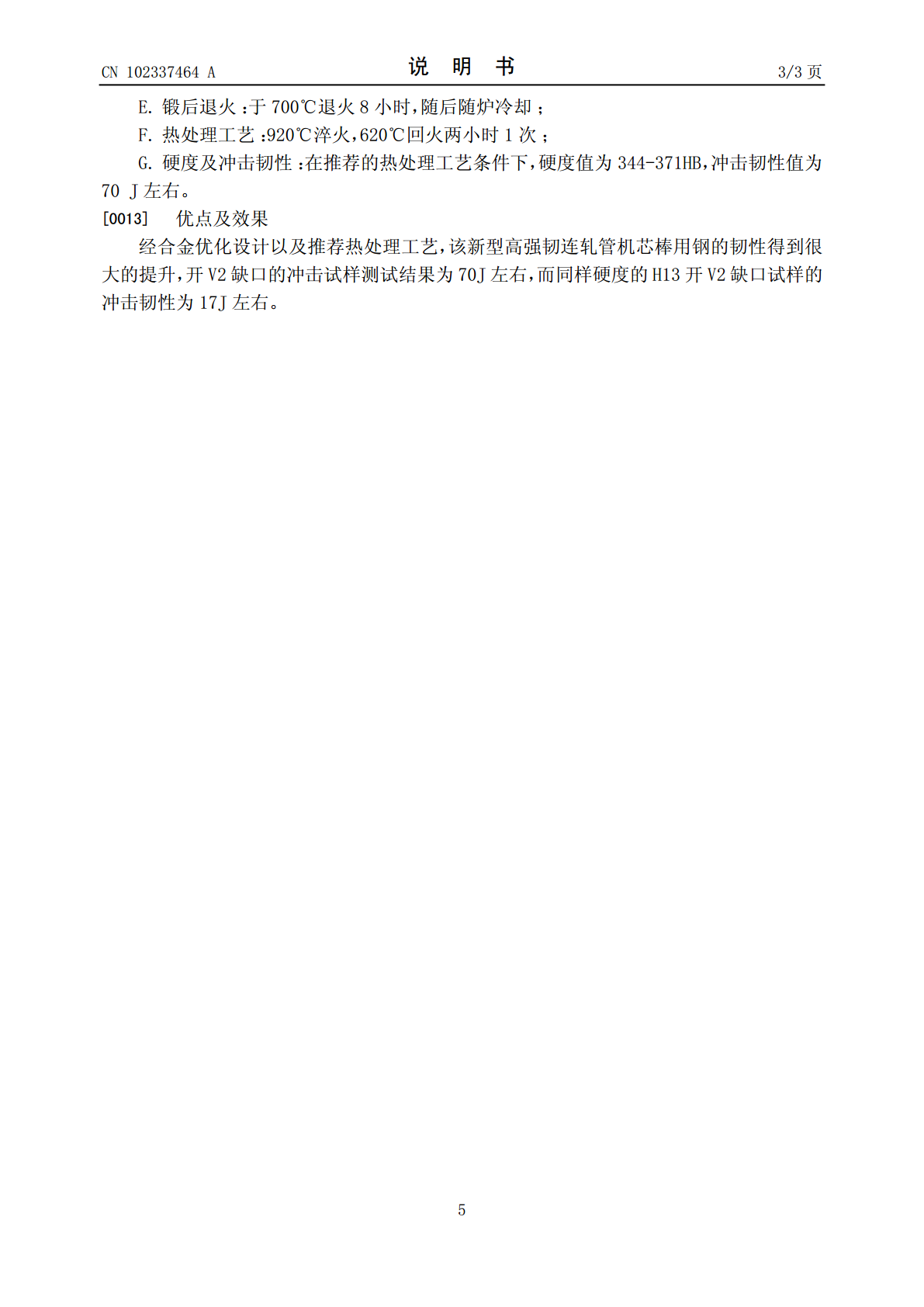

(19)中华人民共和国国家知识产权局*CN102337464A*(12)发明专利申请(10)申请公布号CN102337464A(43)申请公布日2012.02.01(21)申请号201110257175.7(22)申请日2011.09.02(71)申请人上海大学地址200444上海市宝山区上大路99号(72)发明人吴晓春李丰闵永安许珞萍(74)专利代理机构上海上大专利事务所(普通合伙)31205代理人顾勇华(51)Int.Cl.C22C38/26(2006.01)C22C38/24(2006.01)C21D1/26(2006.01)权利要求书1页说明书3页附图1页(54)发明名称高强韧连轧管机芯棒用钢及其制备工艺(57)摘要本发明涉及一种高强韧连轧管机芯棒用钢材料。该钢的成分以质量百分含量计为：C：0.20-0.35%；Si:0.6-1.0%；Mn：0.9-1.5%；Cr：3.0-6.0%；Mo：0.40-0.75%；V：0.30-0.70%；Nb：≤0.04%；其余为Fe。该材料的制备工艺是电炉熔炼→电渣重熔→退火→锻造→退火后，具有良好的机加工性能；再经过热处理（淬火→高温回火）。在同样为成品条件下，新钢种的冲击韧性较H13有大幅的提升，在对芯棒冲击性能要求苛刻的条件下，能够替代H13钢，从而提高生产效率，降低生产成本。CN1023746ACCNN110233746402337477A权利要求书1/1页1.高强韧连轧管机芯棒用钢，其特征在于该钢的成分以质量百分含量计为：C：0.20-0.35%；Si:0.6-1.0%；Mn：0.9-1.5%；Cr：3.0-6.0%；Mo：0.40-0.75%；V：0.30-0.70%；Nb：≤0.04%；其余为Fe。2.高强韧连轧管机芯棒用钢的制备工艺，其特征在于该制备工艺采用如下步骤进行：A.熔炼：将合金按权利要求1的配方配料后放置于电炉中，在1500℃以上的温度进行熔炼，浇注φ200mm-φ800mm电极棒；B.电渣重熔：电渣重熔的参数为：化渣电压50-65V，电流3000-5000A、电制度电压57-59V，电流11000-12000A、封顶电压57-59V，填充比为0.8；C.电渣重熔后退火：于700℃退火8小时，随后随炉冷却；D.锻造：钢锭加热至1150～1250℃，进行粗锻，终锻温度≤850℃，锻造比应不小于6；E.锻后退火：于700℃退火8小时，随后随炉冷却；F.热处理工艺：920-940℃淬火，600-630℃回火两小时。2CCNN110233746402337477A说明书1/3页高强韧连轧管机芯棒用钢及其制备工艺技术领域[0001]本发明涉及一种新型高强韧连轧管机芯棒材料。目前市场上的用钢为H13和H11等高合金热作模具钢，而本发明涉及的钢种为一种中低合金钢。技术背景[0002]世界上第一套大口径MPM连轧管机于1978年在意大利达尔明钢管厂建成投产。MPM的出现将连轧管工艺技术发展到了一个全新的水平，由于MPM在技术、产品质量和生产效率等方面的诸多优势，一经问世便在全世界得到迅速推广和应用。尤其是上世纪八十年代以来，受石油产业对油井管需求旺盛的影响，促使了MPM技术的飞速发展。[0003]近年来我国引进多条MPM生产线，其主要耗材芯棒基本依赖进口，大直径芯棒技术含量高、制造难度大，目前只有法国、意大利、德国等少数几个国家具有生产能力。我国目前的芯棒制造能力与国外差距很大，尤其是大直径芯棒，尺寸在Φ280mm规格以上的芯棒制造还是空白，全部依赖进口，进口芯棒不仅价格昂贵，而且供货周期长，供需矛盾十分突出。[0004]大口径连轧管机芯棒制造技术难点存在两个方面：一是缺乏高质量大直径芯棒坯的制造技术和设备；二是缺乏芯棒热处理的组织控制、长杆件机械加工的精度控制以及表面镀硬铬的相关技术和装备。[0005]首先，大直径芯棒坯的制造需要高质量的大型热作模具钢钢锭，由于尺寸效应，钢锭越大，其冶金质量、碳化物、偏析控制难度将大幅度提高。优质芯棒坯的制造，不仅需要真空精炼、电渣重熔等先进的冶金质量控制设备作为基本条件，还需要高温均质、多向锻造、组织超细化等最先进的技术和装备作保证。其次，根据国外经验，对于芯棒这类细长类的大型模具钢产品需要专业的带双操作机的大吨位快锻机进行生产，国内几乎没有这类专业设备。而且，只有系统地掌握从大型钢锭冶金质量与组织控制、锻后组织控制、芯棒坯组织控制，到芯棒的淬火热处理、回火热处理系列成套微观组织控制技术，才能充分发挥模具钢中合金元素的强韧化作用，制造出兼有优良高温强度又有优良高温高韧性的大直径芯棒，满足实际使用的需求。发明内容[0006]发明目的：本发明针对芯棒用钢的成分优化、冶金质量控制、锻、轧工艺控制、应用性技术等研究工作，开发出新型连轧管机高高强韧
