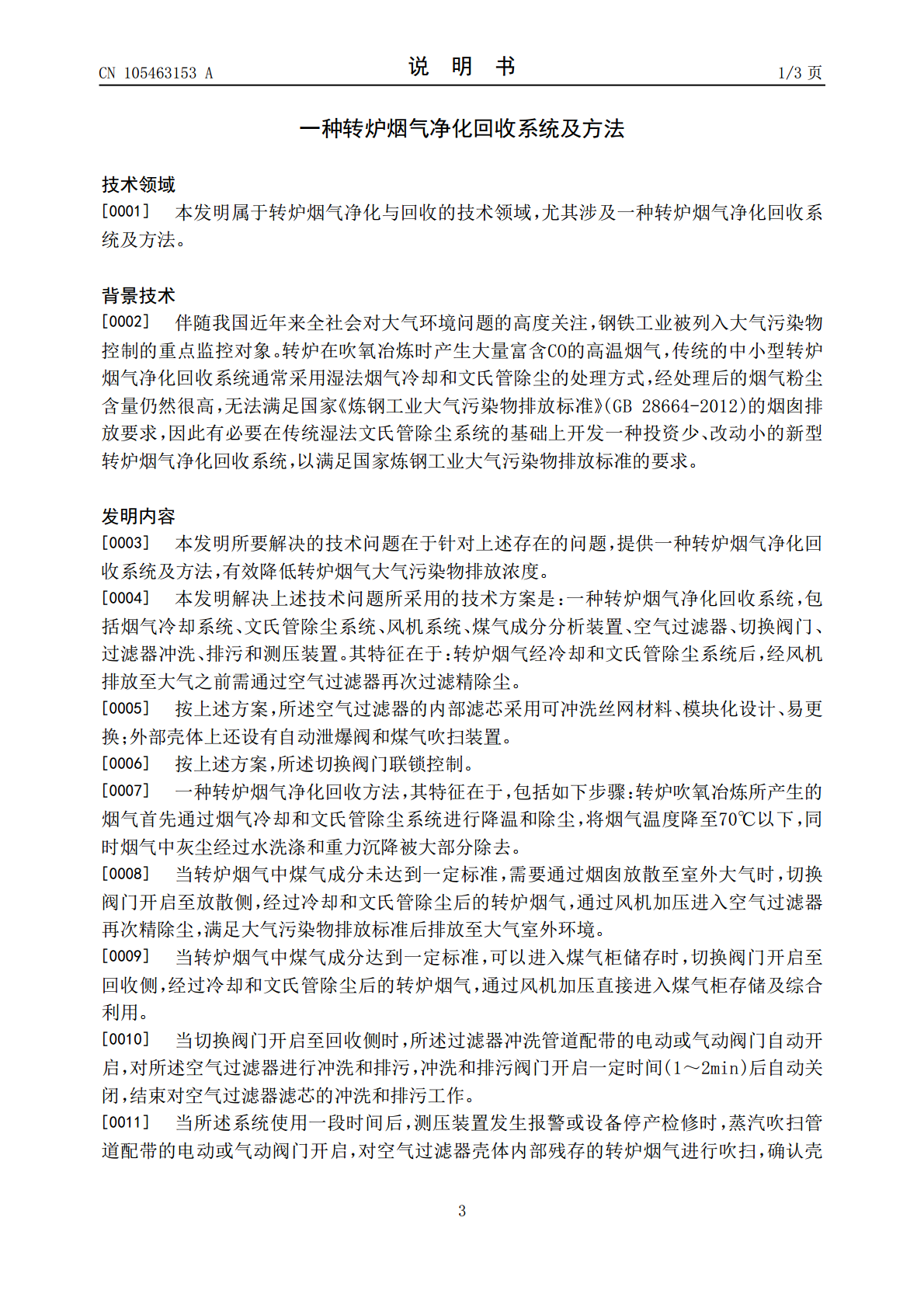

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN105463153A(43)申请公布日2016.04.06(21)申请号201511000617.4(22)申请日2015.12.25(71)申请人中冶南方工程技术有限公司地址430223湖北省武汉市东湖新技术开发区大学园路33号(72)发明人文福(74)专利代理机构湖北武汉永嘉专利代理有限公司42102代理人唐万荣(51)Int.Cl.C21C5/40(2006.01)C21C5/38(2006.01)权利要求书1页说明书3页附图1页(54)发明名称一种转炉烟气净化回收系统及方法(57)摘要本发明提出一种转炉烟气净化回收系统及方法。包括烟气冷却系统、文氏管除尘系统、风机系统、煤气成分分析系统、空气过滤器、切换阀门、过滤器冲洗、排污和测压装置等。本发明烟气冷却系统、文氏管除尘系统、风机系统、煤气成分分析装置为现有中小型转炉普遍使用的系统工艺，所增加的空气过滤器、切换阀门、过滤器冲洗、排污和测压装置等结构简单、制造容易、净化效果好，可有效降低转炉烟气大气污染物排放浓度，特备适合于落后的中小型转炉湿法烟气净化与回收系统工艺改造使用。CN105463153ACN105463153A权利要求书1/1页1.一种转炉烟气净化回收系统，包括烟气冷却系统、文氏管除尘系统、风机系统、煤气成分分析装置、空气过滤器、切换阀门、过滤器冲洗、排污和测压装置，其特征在于：转炉烟气经冷却和文氏管除尘系统后，经风机排放至大气之前需通过空气过滤器再次过滤精除尘。2.根据权利要求1所述的一种转炉烟气净化回收系统，其特征在于，所述空气过滤器的内部滤芯采用可冲洗材料、模块化设计、易更换；外部壳体上还设有自动泄爆阀和煤气吹扫装置。3.一种转炉烟气净化回收方法，其特征在于，包括如下步骤：转炉吹氧冶炼所产生的烟气首先通过烟气冷却和文氏管除尘系统进行降温和除尘，将烟气温度降至70℃以下，同时烟气中灰尘经过水洗涤和重力沉降被大部分除去。当转炉烟气中煤气成分未达到一定标准，需要通过烟囱放散至室外大气时，切换阀门开启至放散侧，经过冷却和文氏管除尘后的转炉烟气，通过风机加压进入空气过滤器再次精除尘，满足大气污染物排放标准后排放至大气室外环境。当转炉烟气中煤气成分达到一定标准，可以进入煤气柜储存时，切换阀门开启至回收侧，经过冷却和文氏管除尘后的转炉烟气，通过风机加压直接进入煤气柜存储及综合利用。当切换阀门开启至回收侧时，所述过滤器冲洗管道配带的电动或气动阀门自动开启，对所述空气过滤器进行冲洗和排污，冲洗和排污阀门开启一定时间(1～2min)后自动关闭，结束对空气过滤器滤芯的冲洗和排污工作。当所述系统使用一段时间后，测压装置发生报警或设备停产检修时，蒸汽吹扫管道配带的电动或气动阀门开启，对空气过滤器壳体内部残存的转炉烟气进行吹扫，确认壳体内无煤气残留后，可进入空气过滤器内部进行滤芯检修和更换工作。2CN105463153A说明书1/3页一种转炉烟气净化回收系统及方法技术领域[0001]本发明属于转炉烟气净化与回收的技术领域，尤其涉及一种转炉烟气净化回收系统及方法。背景技术[0002]伴随我国近年来全社会对大气环境问题的高度关注，钢铁工业被列入大气污染物控制的重点监控对象。转炉在吹氧冶炼时产生大量富含CO的高温烟气，传统的中小型转炉烟气净化回收系统通常采用湿法烟气冷却和文氏管除尘的处理方式，经处理后的烟气粉尘含量仍然很高，无法满足国家《炼钢工业大气污染物排放标准》(GB28664-2012)的烟囱排放要求，因此有必要在传统湿法文氏管除尘系统的基础上开发一种投资少、改动小的新型转炉烟气净化回收系统，以满足国家炼钢工业大气污染物排放标准的要求。发明内容[0003]本发明所要解决的技术问题在于针对上述存在的问题，提供一种转炉烟气净化回收系统及方法，有效降低转炉烟气大气污染物排放浓度。[0004]本发明解决上述技术问题所采用的技术方案是：一种转炉烟气净化回收系统，包括烟气冷却系统、文氏管除尘系统、风机系统、煤气成分分析装置、空气过滤器、切换阀门、过滤器冲洗、排污和测压装置。其特征在于：转炉烟气经冷却和文氏管除尘系统后，经风机排放至大气之前需通过空气过滤器再次过滤精除尘。[0005]按上述方案，所述空气过滤器的内部滤芯采用可冲洗丝网材料、模块化设计、易更换；外部壳体上还设有自动泄爆阀和煤气吹扫装置。[0006]按上述方案，所述切换阀门联锁控制。[0007]一种转炉烟气净化回收方法，其特征在于，包括如下步骤：转炉吹氧冶炼所产生的烟气首先通过烟气冷却和文氏管除尘系统进行降温和除尘，将烟气温度降至70℃以下，同时烟气中灰尘经过水洗涤和重力沉降被大部分除去。[0008]当转炉烟气中煤气成分未达到一定标准，需要通过烟囱放散至室外大
