内容提供者

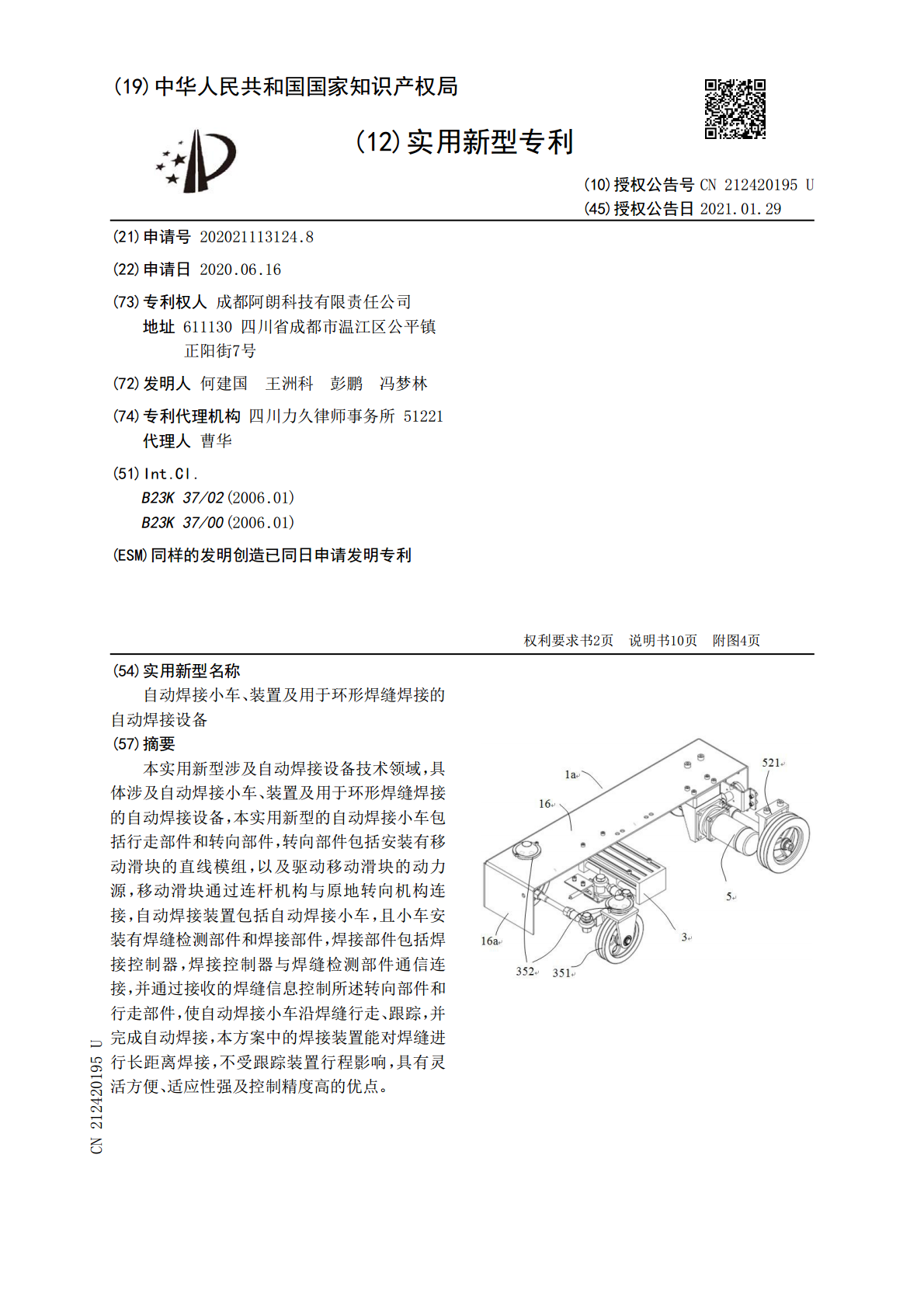

自动焊接小车、装置及用于环形焊缝焊接的自动焊接设备.pdf
2023-05-21
10金币
523KB
17页
努力****恨风
实名认证
内容提供者

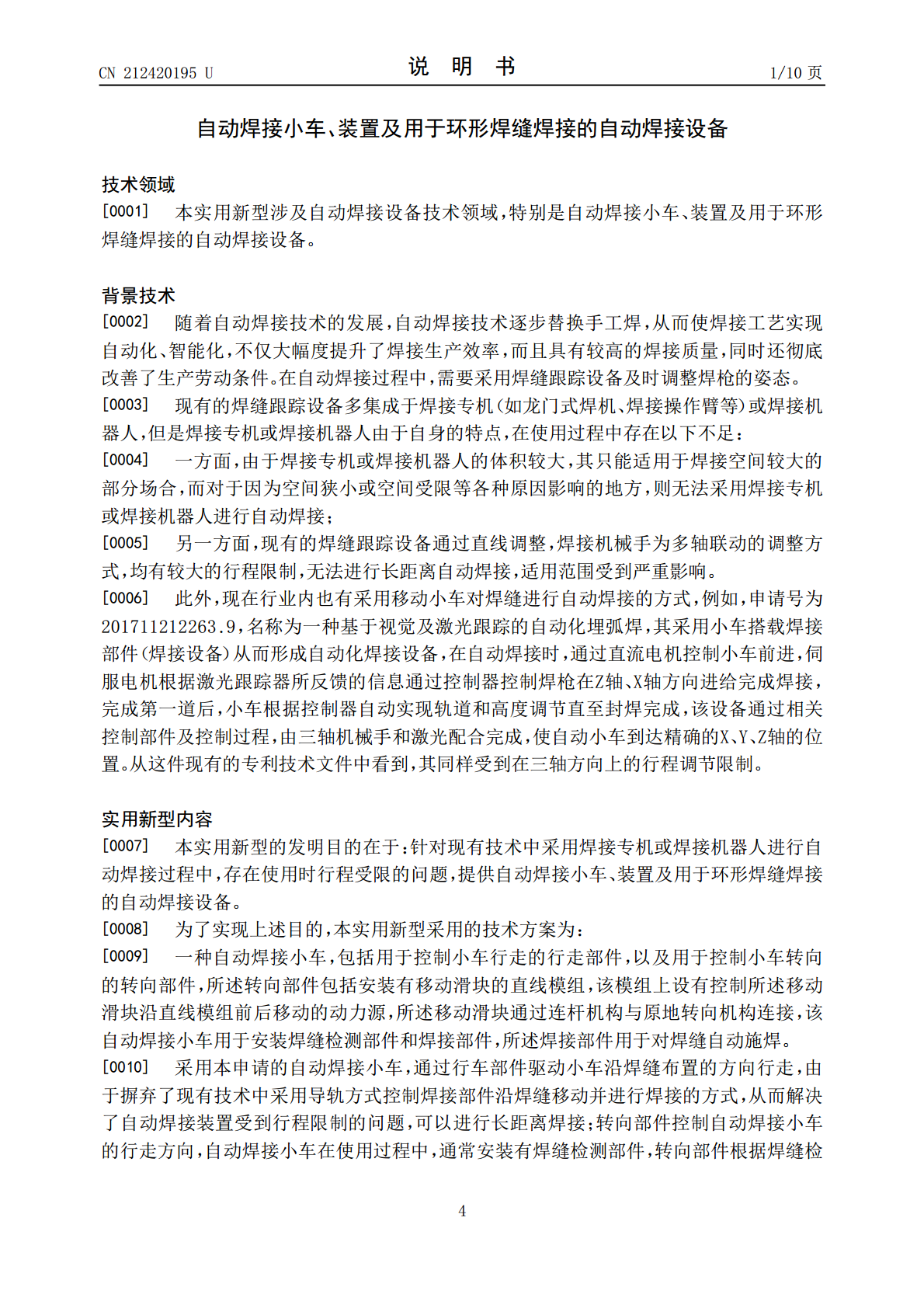

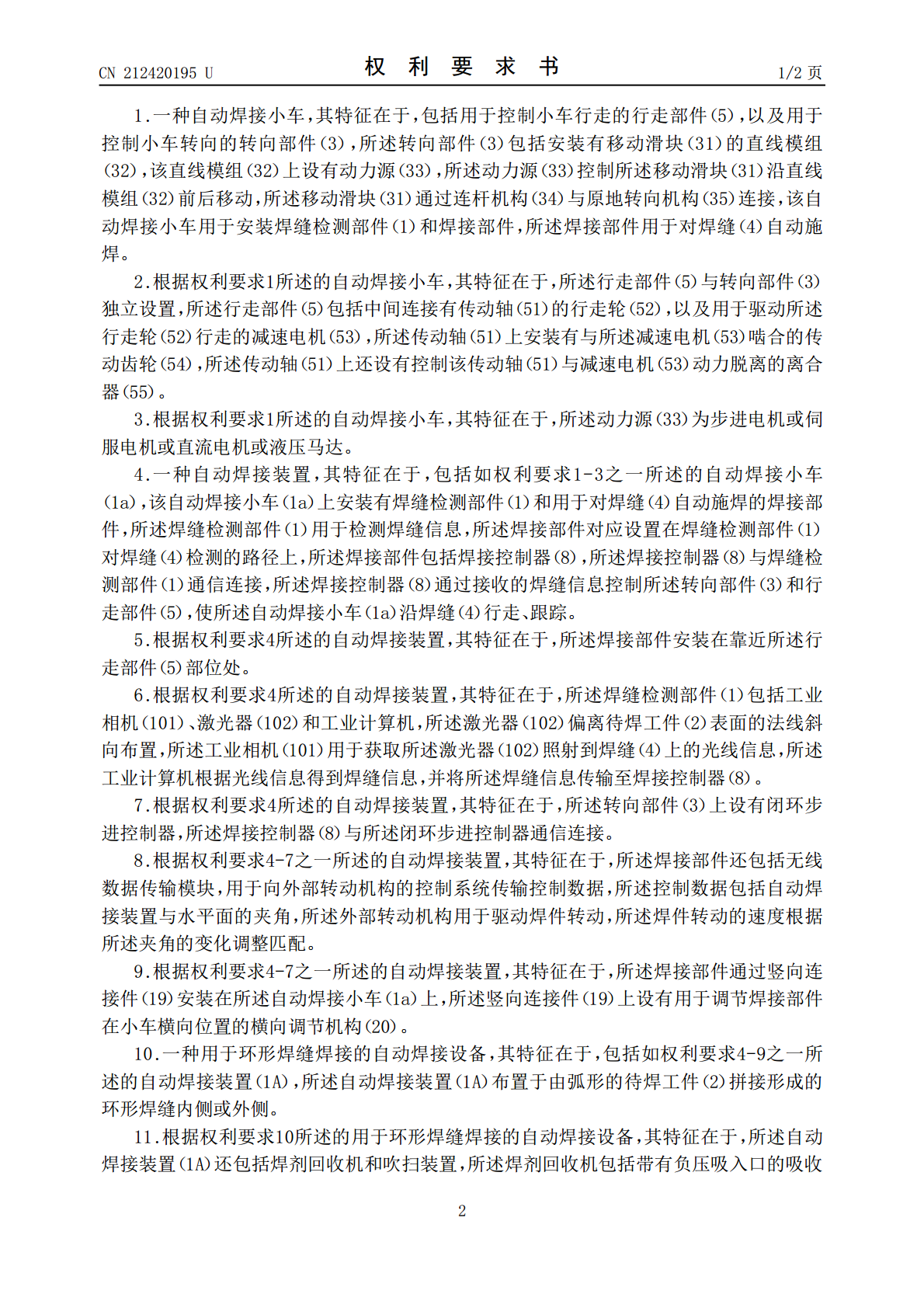

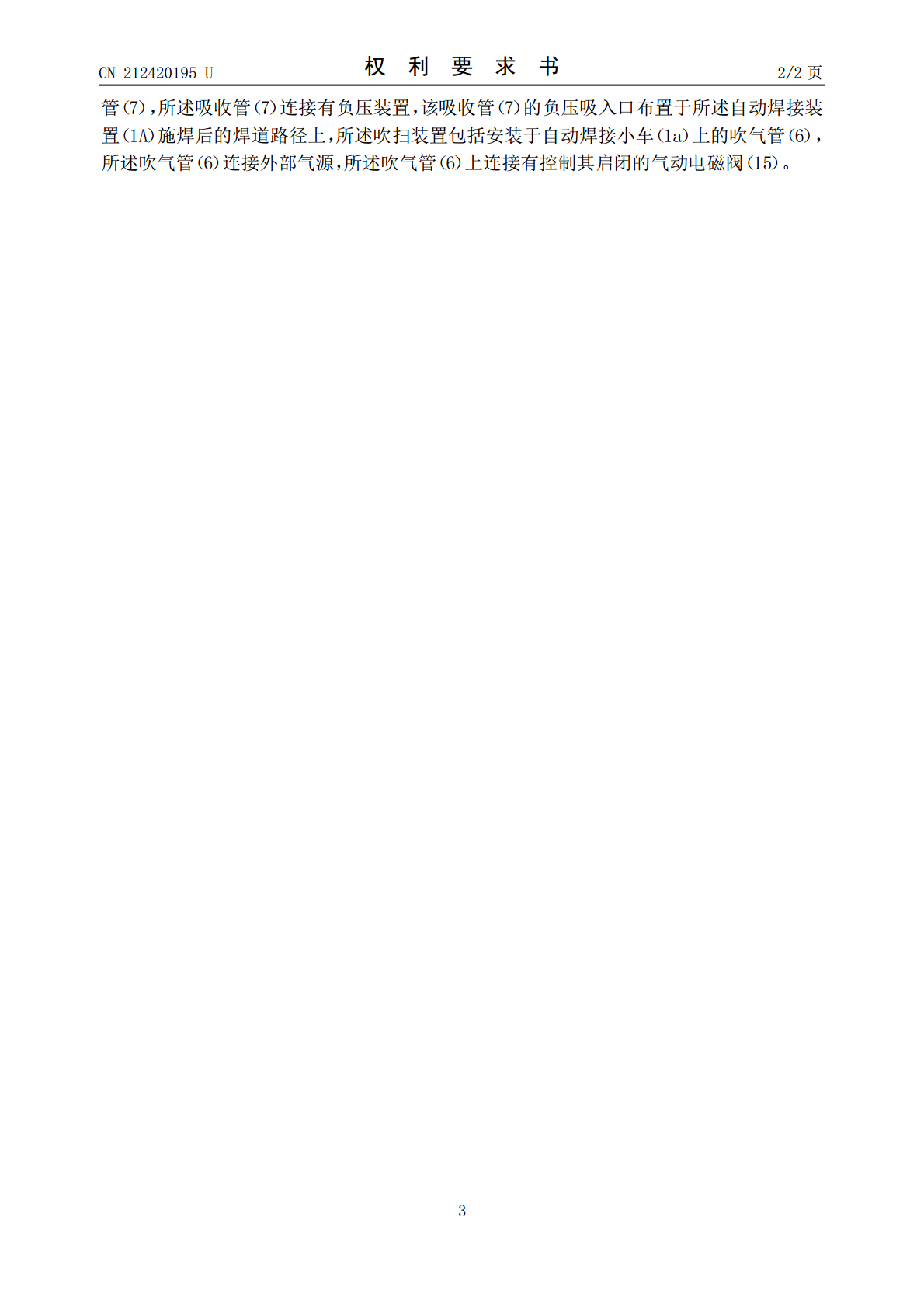

1/10

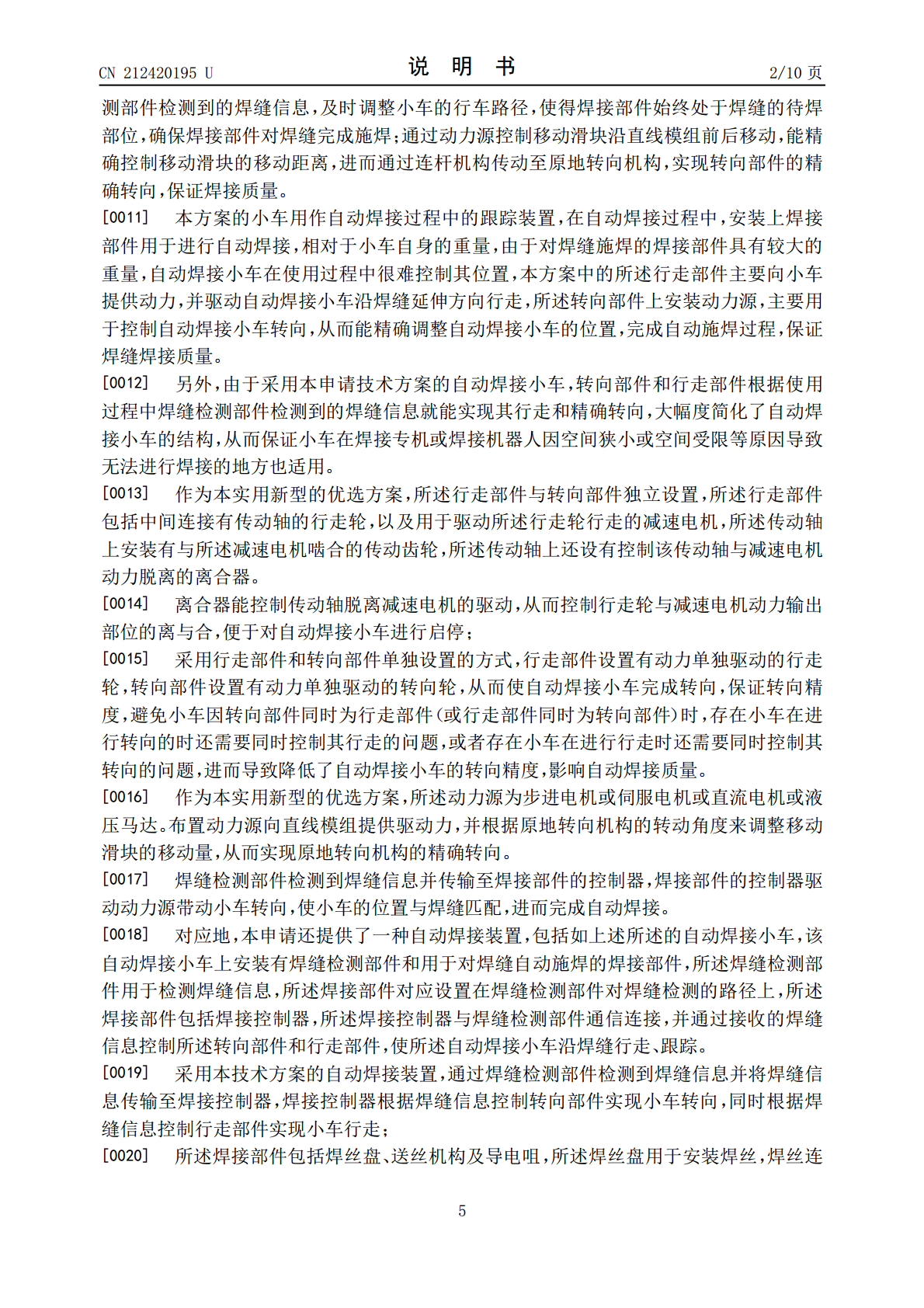

2/10

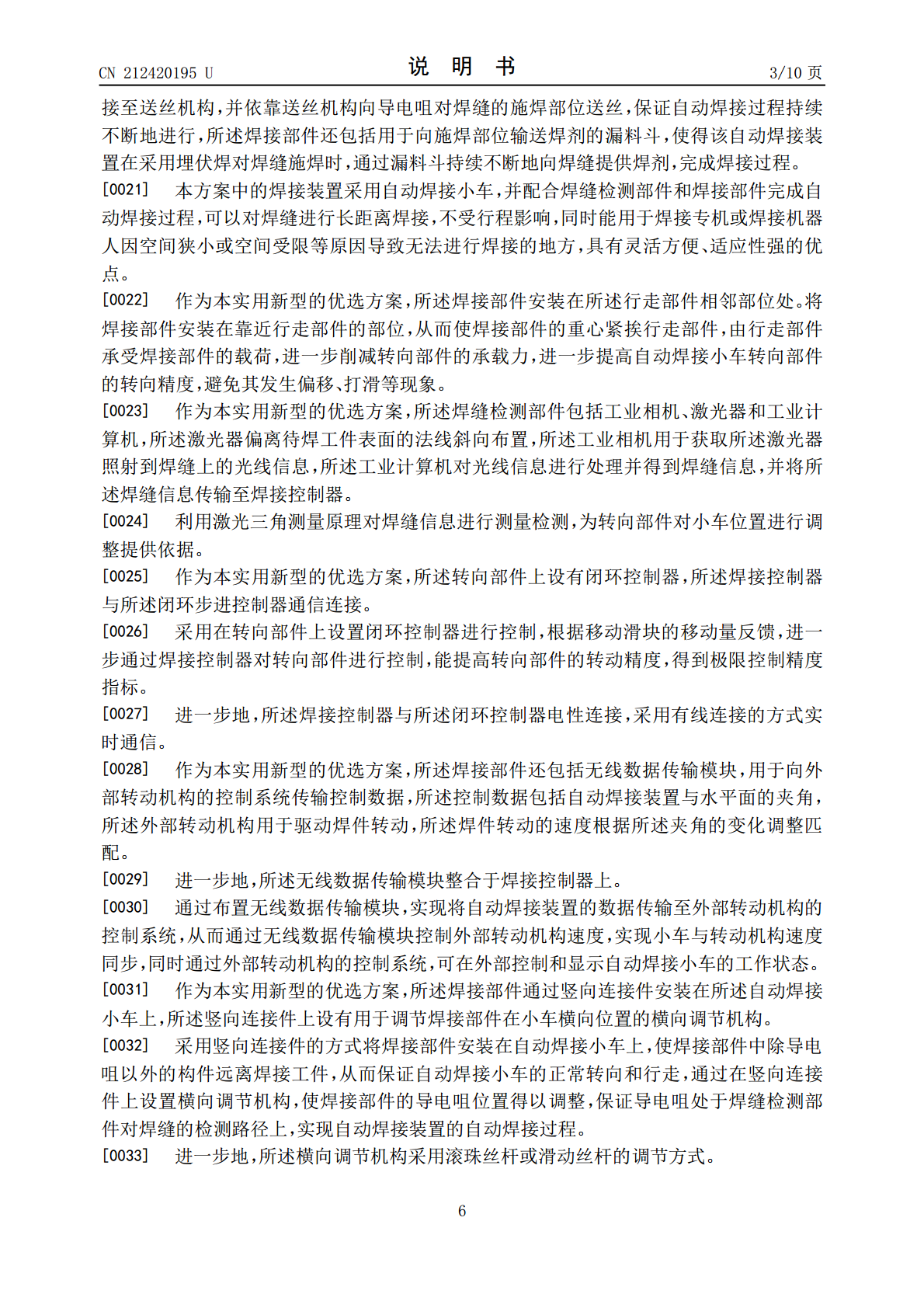

3/10
4/10

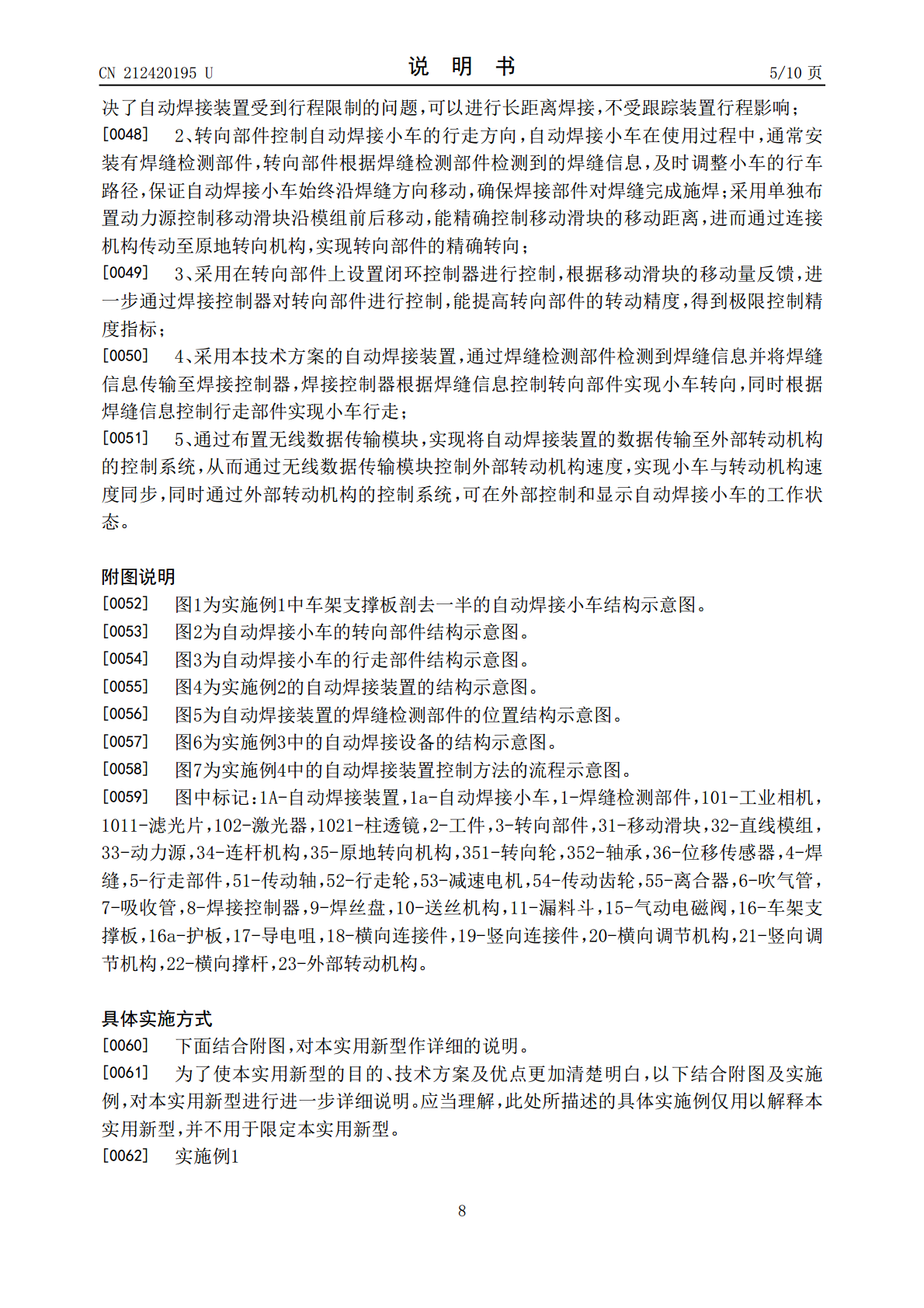

5/10

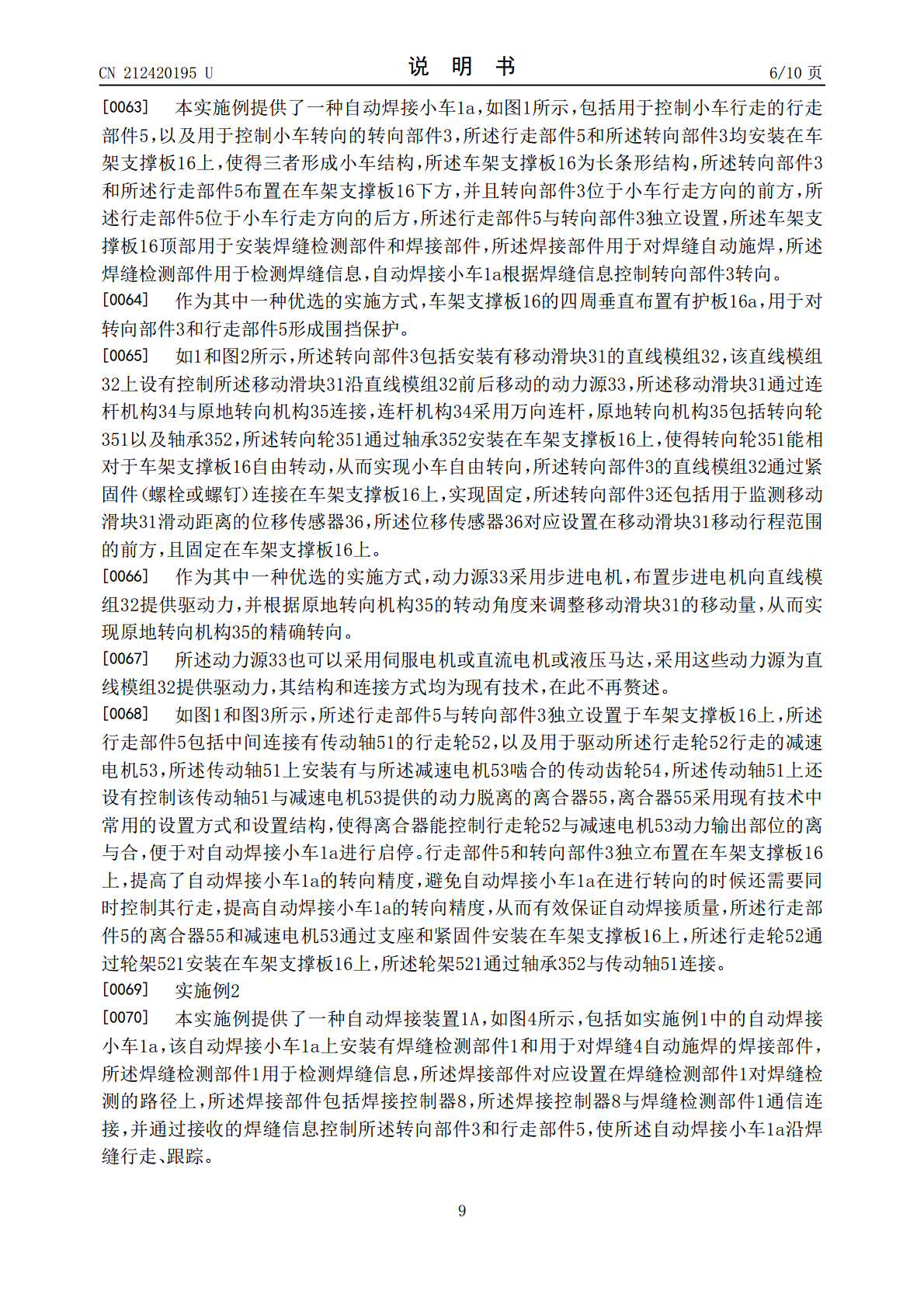

6/10

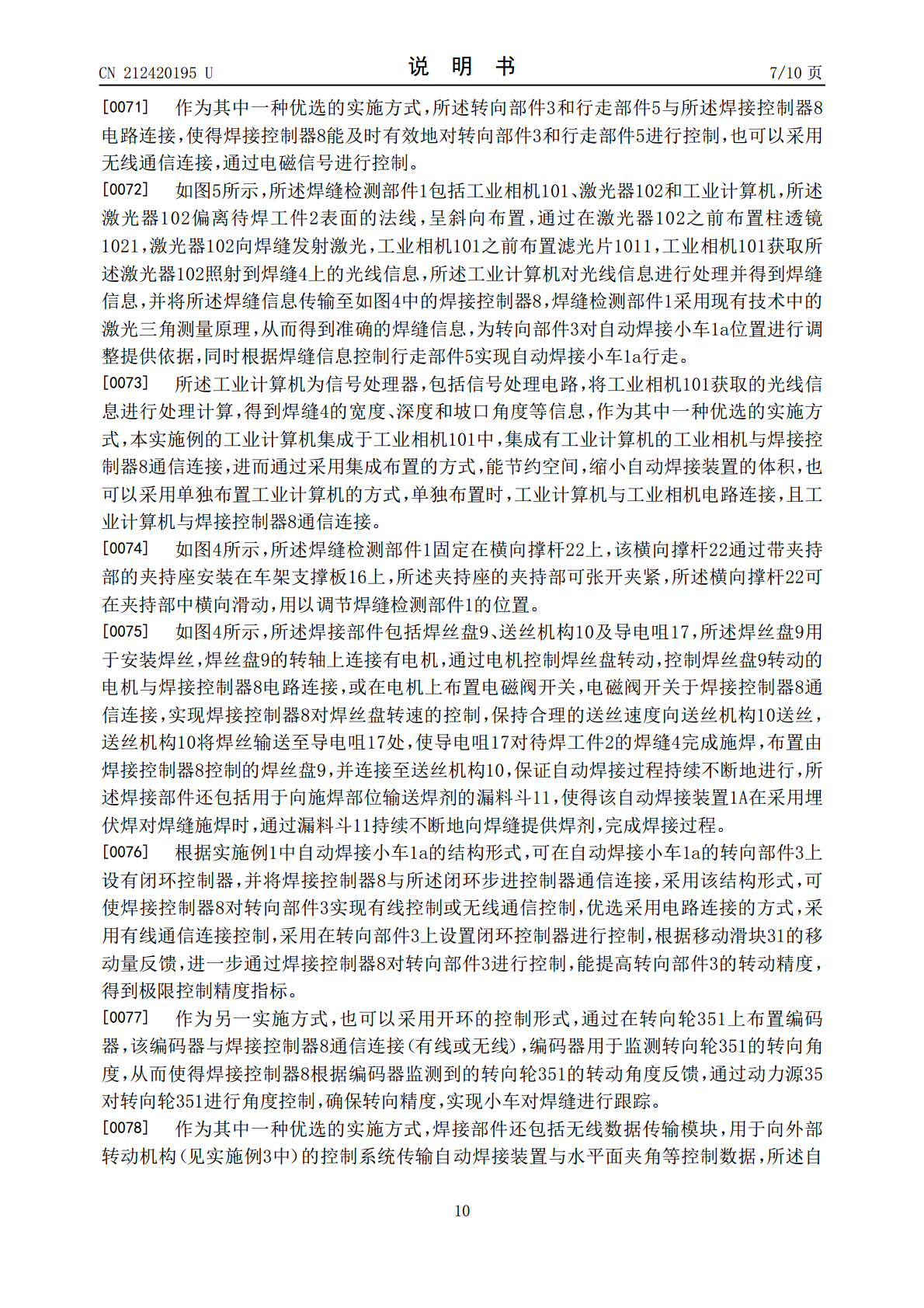

7/10
8/10
9/10
10/10
亲，该文档总共17页，到这已经超出免费预览范围，如果喜欢就直接下载吧～
相关资料
自动焊接小车、装置及用于环形焊缝焊接的自动焊接设备.pdf
本实用新型涉及自动焊接设备技术领域,具体涉及自动焊接小车、装置及用于环形焊缝焊接的自动焊接设备,本实用新型的自动焊接小车包括行走部件和转向部件,转向部件包括安装有移动滑块的直线模组,以及驱动移动滑块的动力源,移动滑块通过连杆机构与原地转向机构连接,自动焊接装置包括自动焊接小车,且小车安装有焊缝检测部件和焊接部件,焊接部件包括焊接控制器,焊接控制器与焊缝检测部件通信连接,并通过接收的焊缝信息控制所述转向部件和行走部件,使自动焊接小车沿焊缝行走、跟踪,并完成自动焊接,本方案中的焊接装置能对焊缝进行长距离焊接,
