内容提供者
导热垫片及其制备方法.pdf
2023-05-12
10金币
700KB
12页
元枫****文章
实名认证
内容提供者

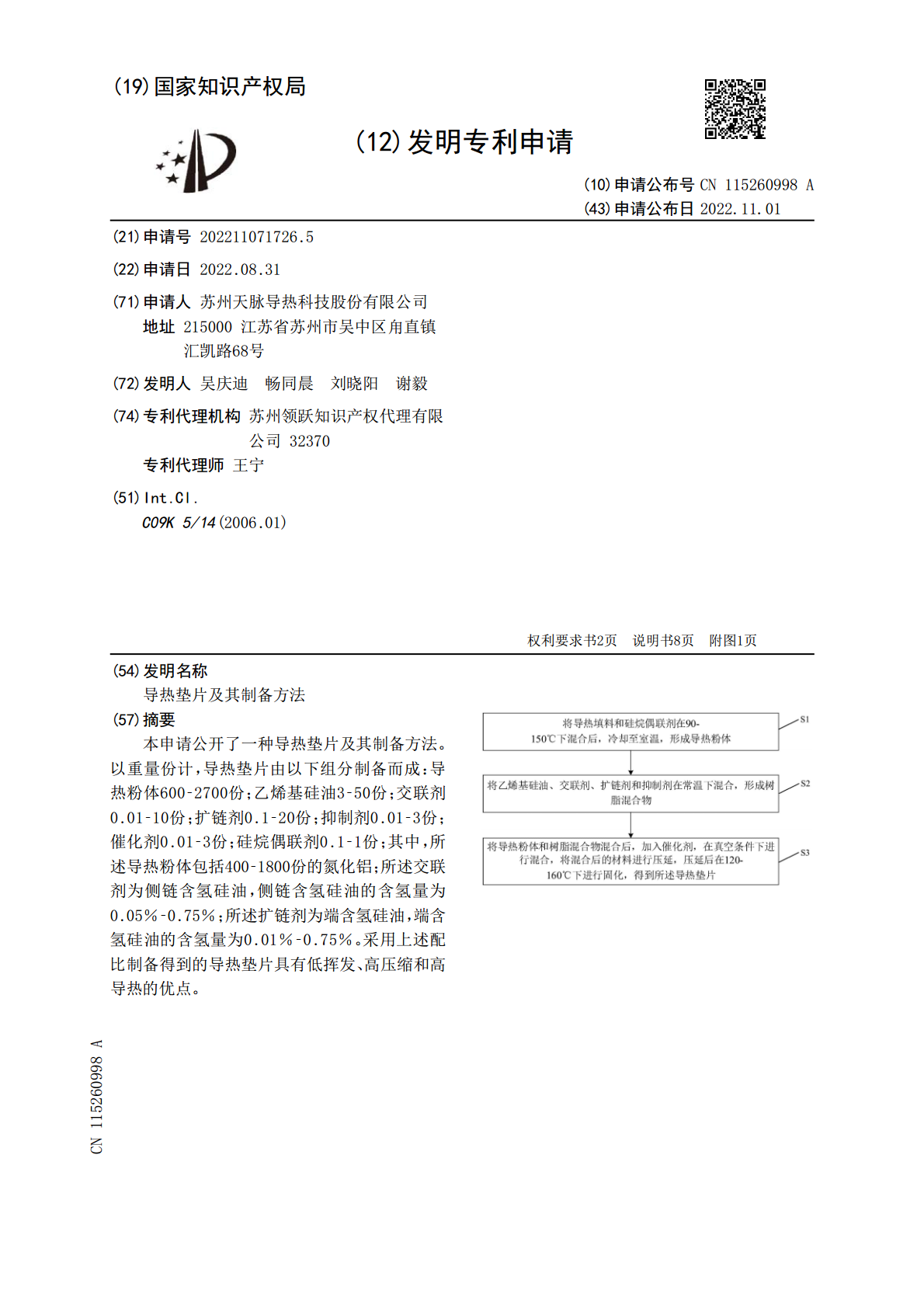

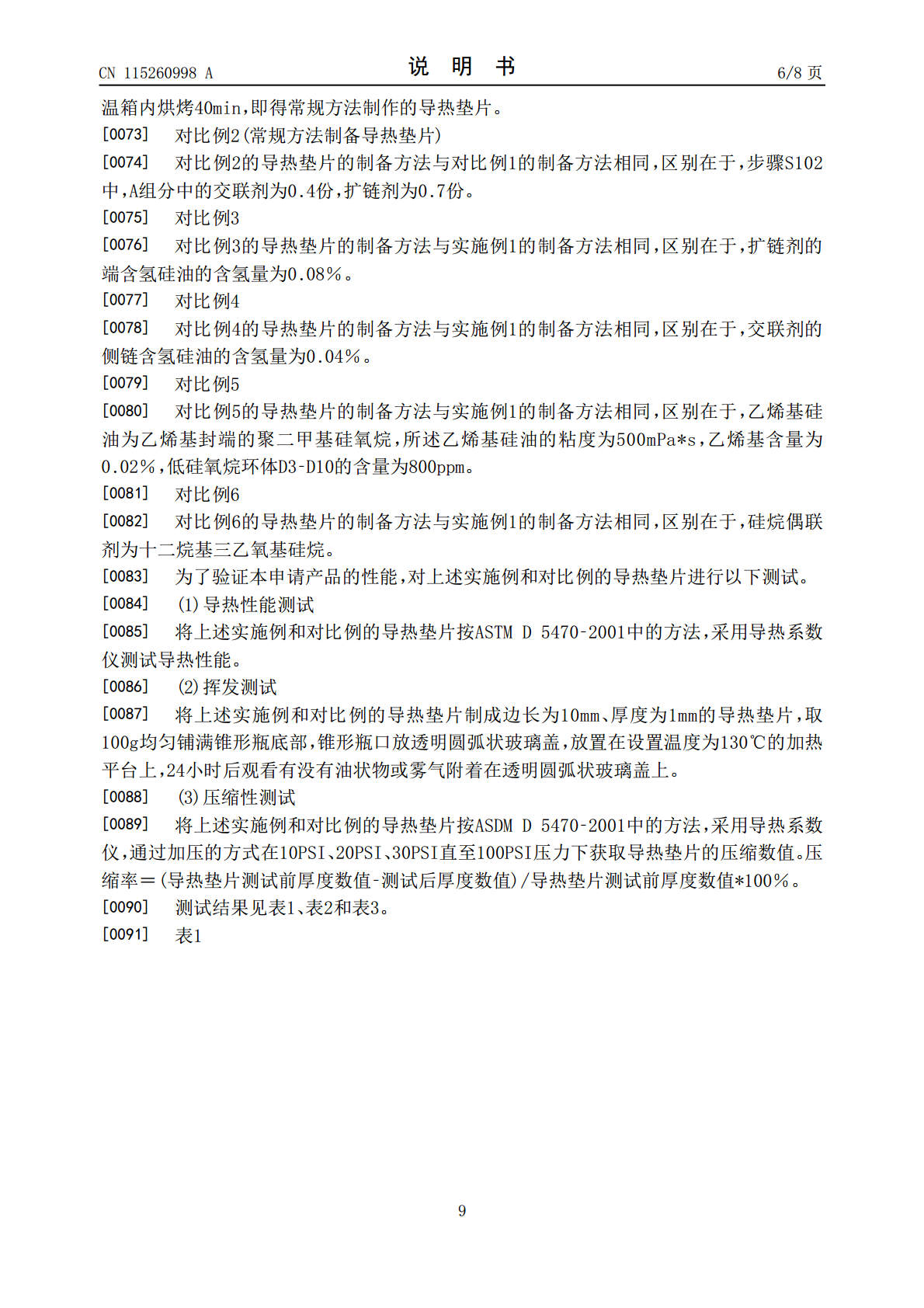

1/10

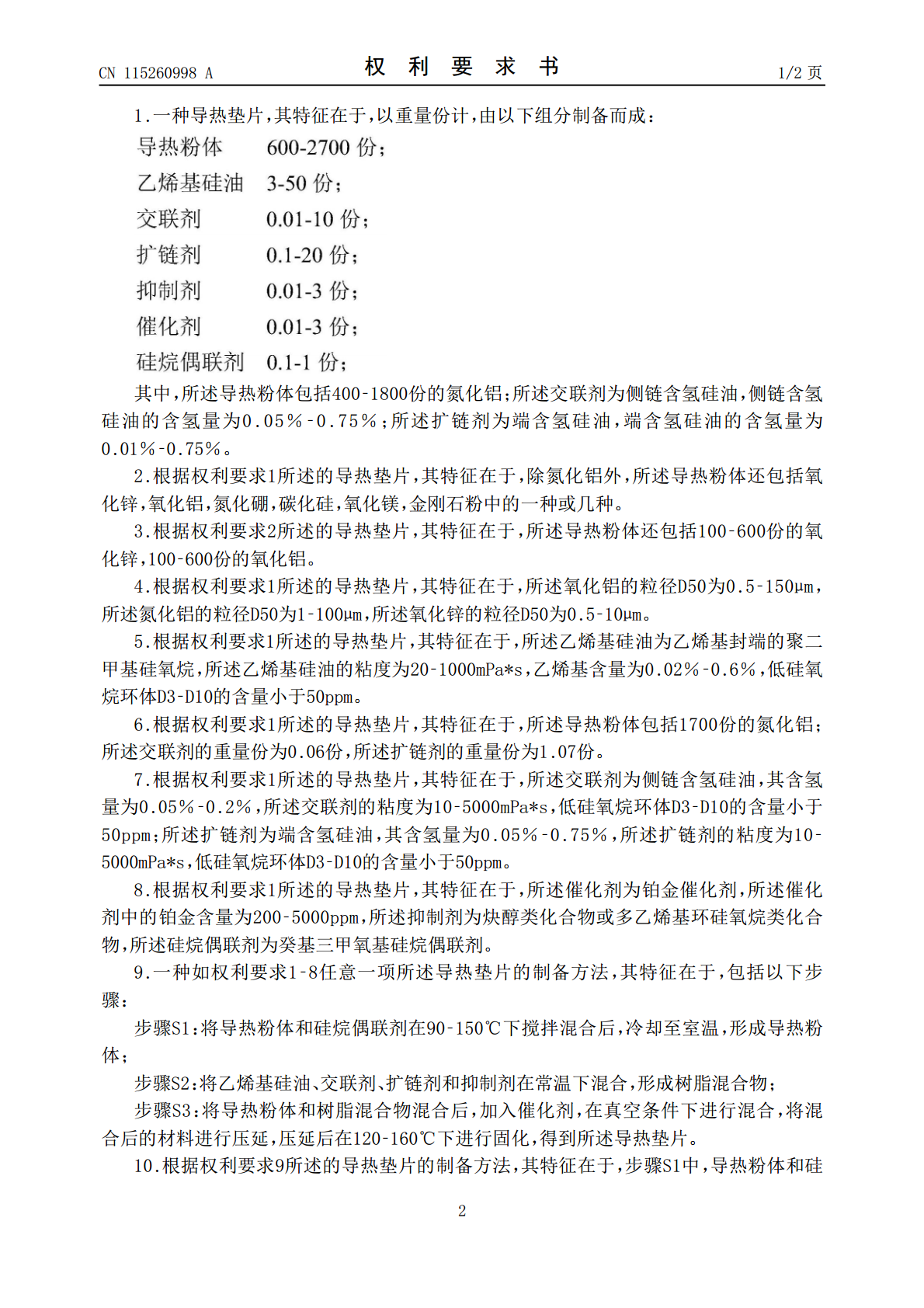

2/10

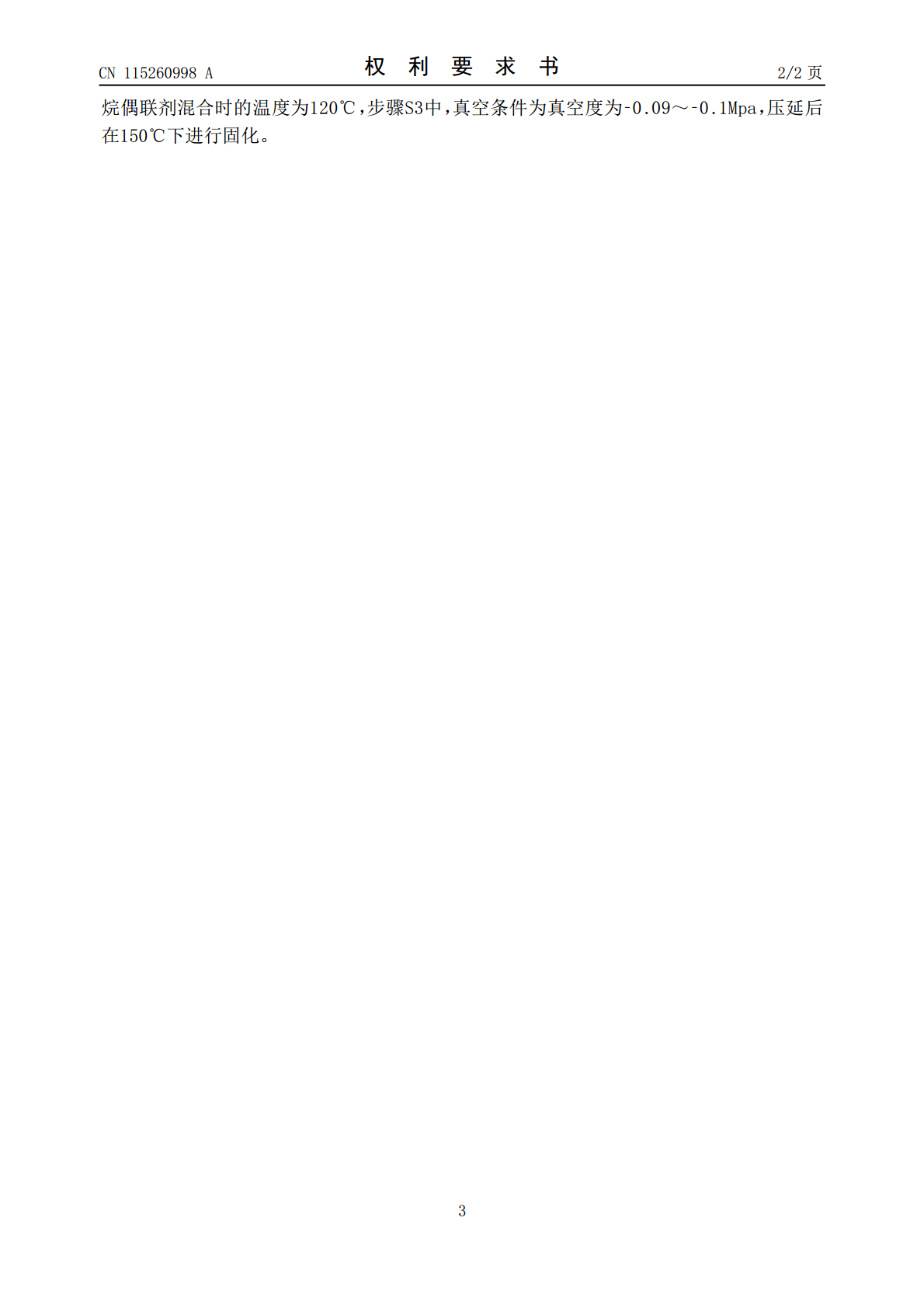

3/10

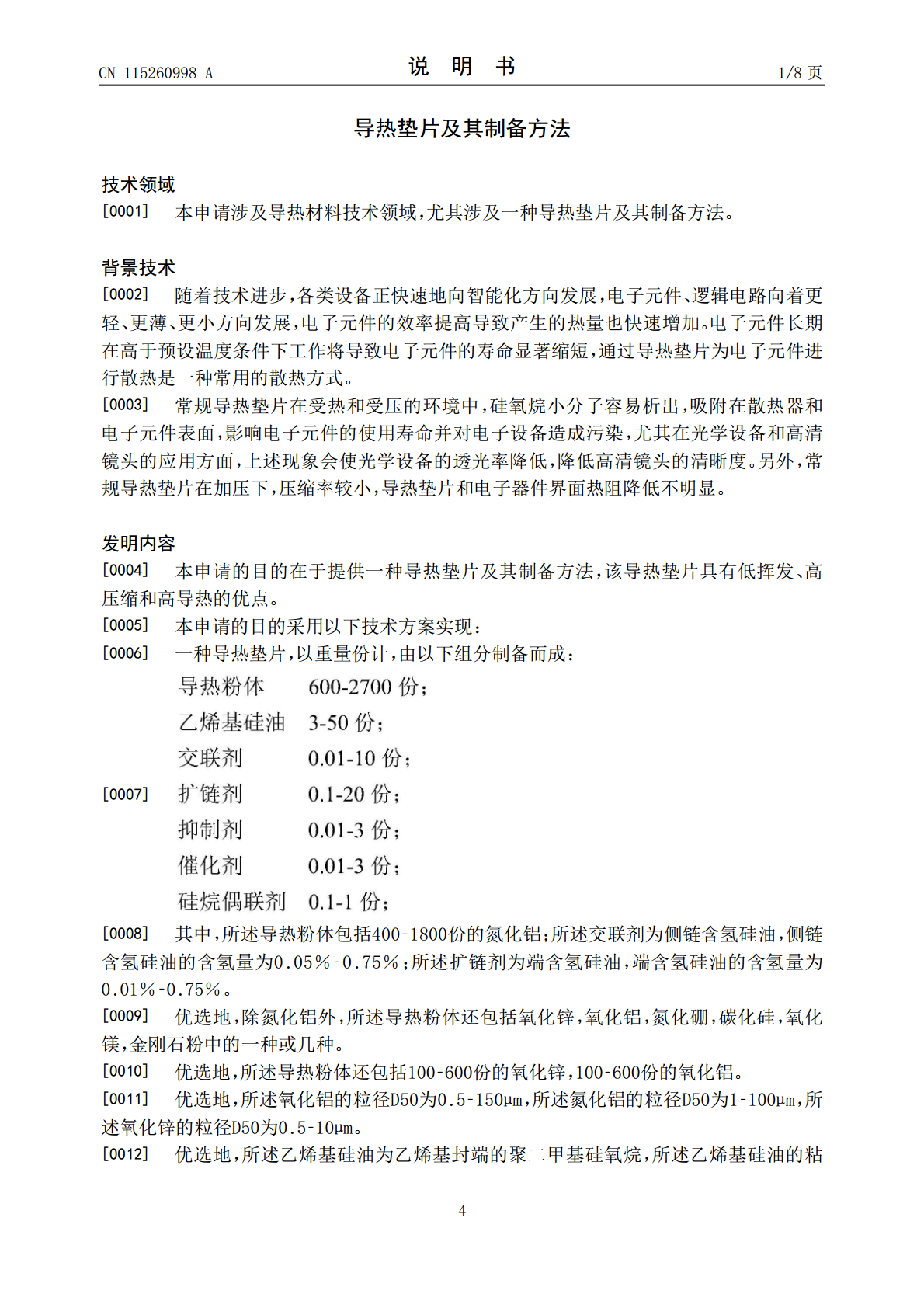

4/10

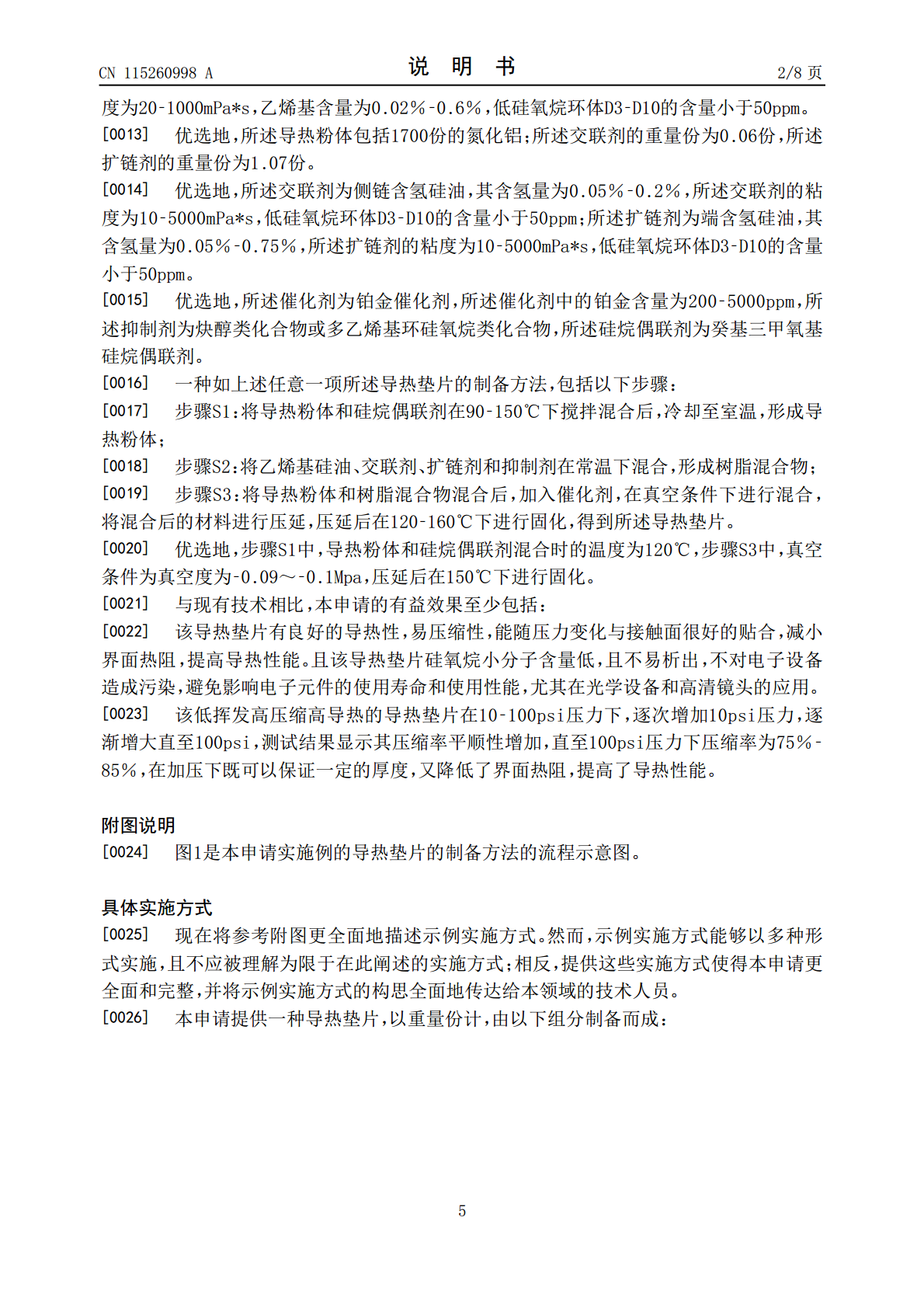

5/10

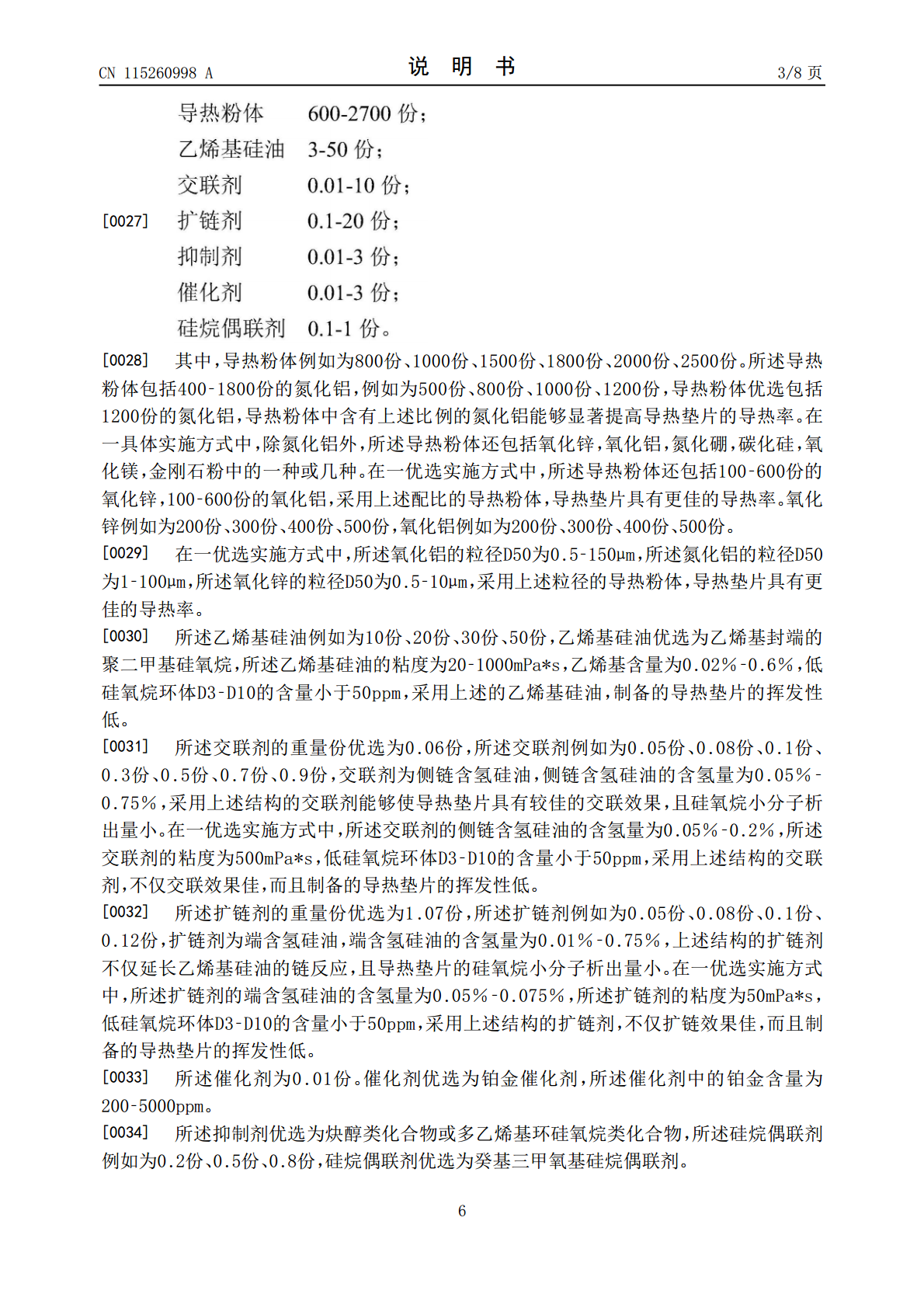

6/10

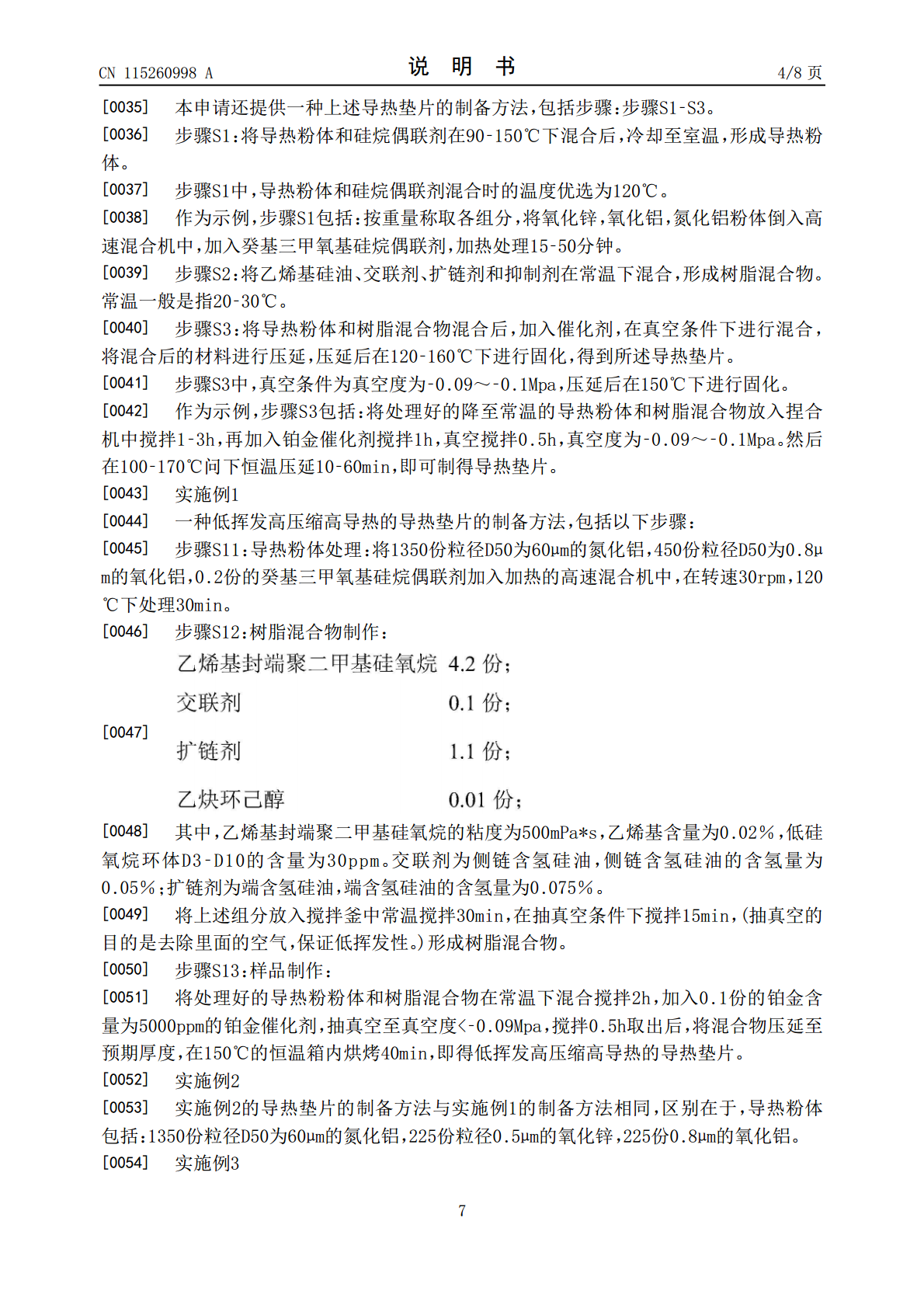

7/10

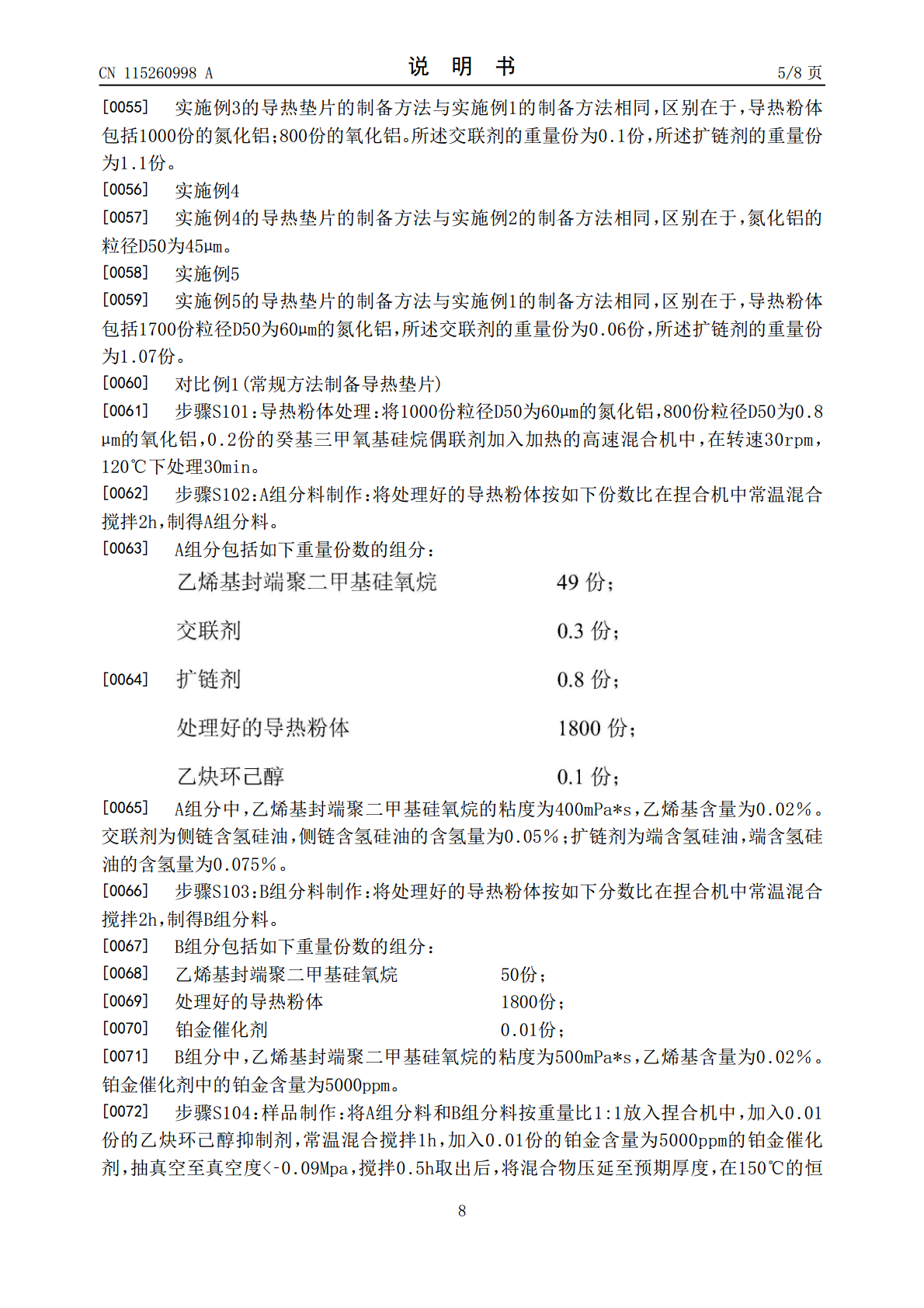

8/10
9/10
10/10
亲，该文档总共12页，到这已经超出免费预览范围，如果喜欢就直接下载吧～
相关资料
导热垫片及其制备方法.pdf
本发明提供一种导热垫片及其制备方法，该方法包括以下步骤：(1)将粘结剂、二维导热填料以及可选的其他成分混合、并可选地真空脱泡后，得到混合物料；(2)将所述混合物料经分‑合式模头挤出成片材；(3)将所述片材经过牵引、压延和硫化，得到所述导热垫片。
2023-08-04
10
574KB
导热垫片及其制备方法.pdf
本申请公开了一种导热垫片及其制备方法。以重量份计,导热垫片由以下组分制备而成:导热粉体600?2700份;乙烯基硅油3?50份;交联剂0.01?10份;扩链剂0.1?20份;抑制剂0.01?3份;催化剂0.01?3份;硅烷偶联剂0.1?1份;其中,所述导热粉体包括400?1800份的氮化铝;所述交联剂为侧链含氢硅油,侧链含氢硅油的含氢量为0.05%?0.75%;所述扩链剂为端含氢硅油,端含氢硅油的含氢量为0.01%?0.75%。采用上述配比制备得到的导热垫片具有低挥发、高压缩和高导热的优点。
2023-05-12
10
700KB
导热垫片及其制备方法、电子装置.pdf
本发明提供一种导热垫片的制备方法、由该方法所制得的导热垫片及应用该导热垫片的电子装置。所述导热垫片的制备方法包括以下步骤：按重量份，提供750～800份的乙烯基硅油和200～250份的甲基乙烯基硅橡胶，混合所述乙烯基硅油和甲基乙烯基硅橡胶，得到混合胶体；提供3600～4000份氧化铝颗粒，混合所述氧化铝颗粒和混合胶体，得到混合料；提供9.5～10份铂金催化剂，混合所述铂金催化剂和混合料，得到基料；对所述基料依次进行压延处理和固化处理，得到导热垫片，该导热垫片不仅具有导热功能，还具有较佳的结构强度和回弹力。
2023-12-05
10
299KB
导热垫片及其制备方法、电子装置.pdf
本发明提供一种导热垫片的制备方法、由该方法所制得的导热垫片及应用该导热垫片的电子装置。所述导热垫片的制备方法，包括以下步骤：按重量份，提供1600～1650份的导热填料，所述导热填料包括粒径范围为1～3μm的第一氧化铝颗粒、粒径范围为4～6μm的第二氧化铝颗粒、及粒径范围为60～80μm的第三氧化铝颗粒；提供6～8份的硅烷偶联剂，混合所述硅烷偶联剂和导热填料，所述硅烷偶联剂吸附于导热填料的表面，得到改性的导热填料；提供100～110份的乙烯基硅油，混合所述乙烯基硅油和改性的导热填料，所述硅烷偶联剂的亲有机
2023-12-05
10
282KB
石墨烯导热垫片及其制备方法.pdf
本发明提供一种石墨烯导热垫片及其制备方法，包括：将石墨烯导热膜粘接于胶带上并施压破坏粘接处；去除粘接处出现分层的石墨烯，得到表面平整、不分层的石墨烯复合膜；使用导热填料和胶粘剂制备导热填料/高分子复合层；将石墨烯复合膜和导热填料/高分子复合层交错层叠粘接并压制成块状体；沿块状体的层叠方向切割成多个薄片，石墨烯导热垫片制备完成。本制备方法将石墨烯导热膜表层易分离的石墨烯去除，保留表面平整、不分层的石墨烯复合膜，使得石墨烯复合层具有良好的柔性，石墨烯导热垫片中的导热填料/高分子复合层具有良好的压缩性能，提升了
2023-11-05
10
1.1MB
