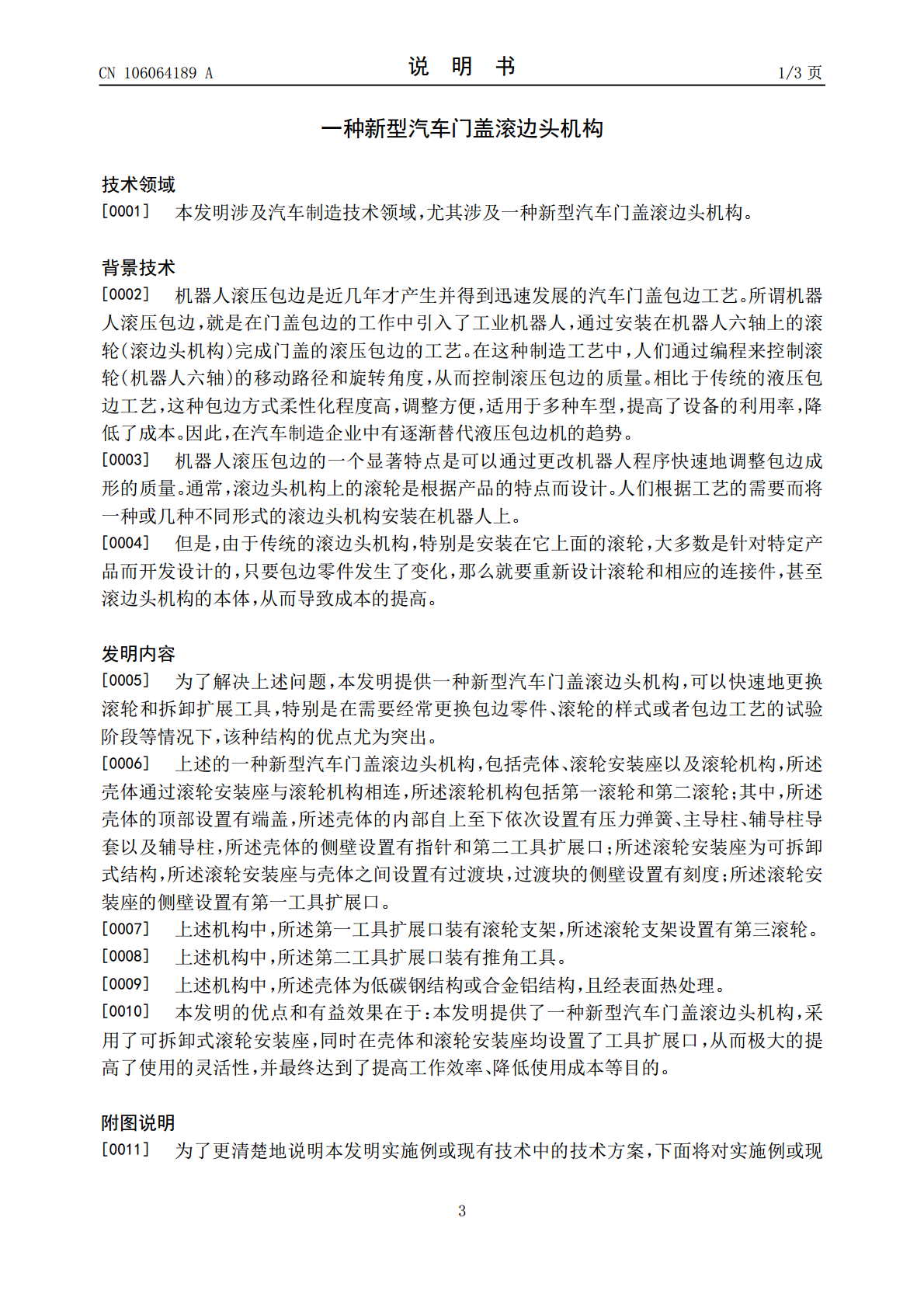

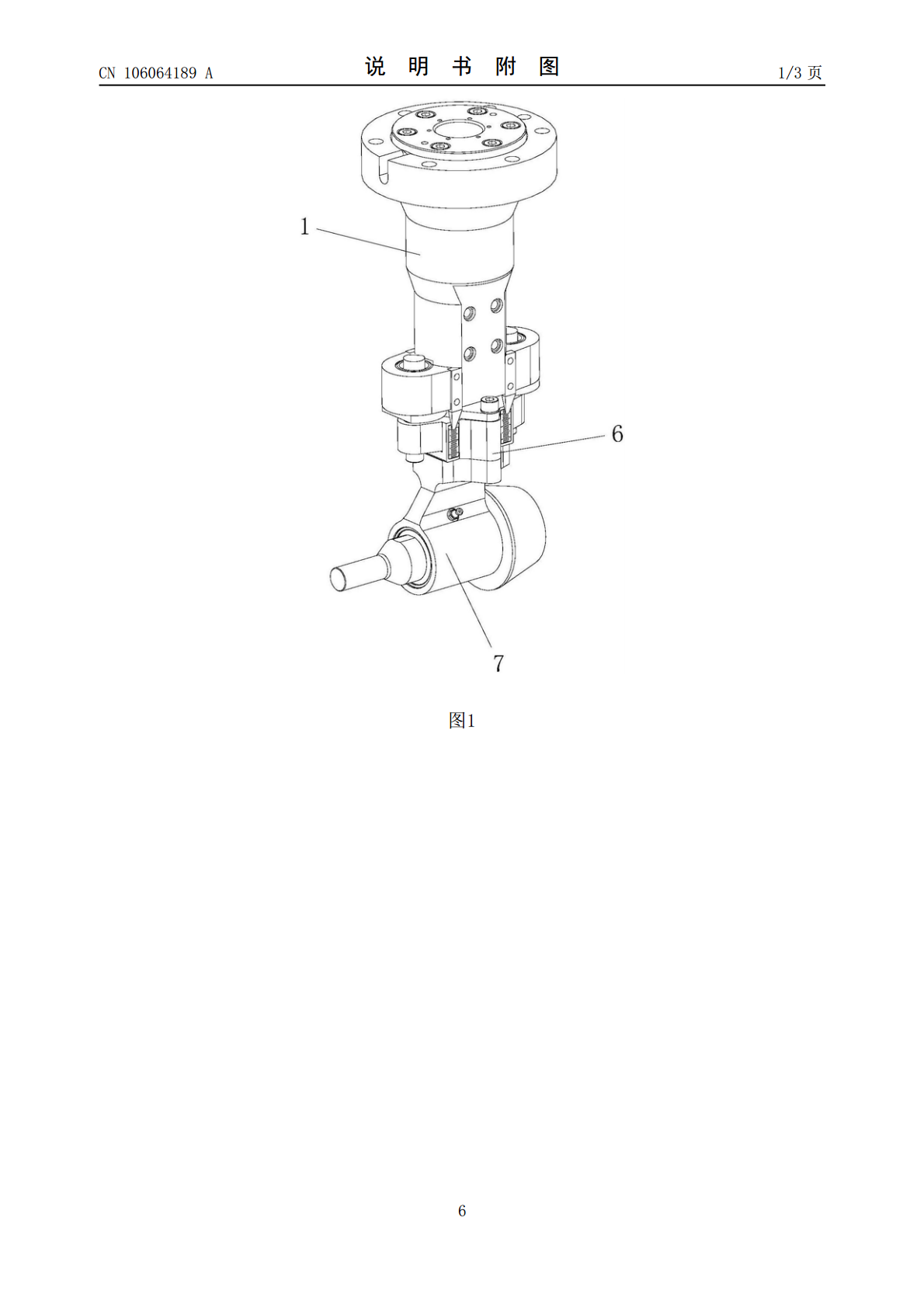

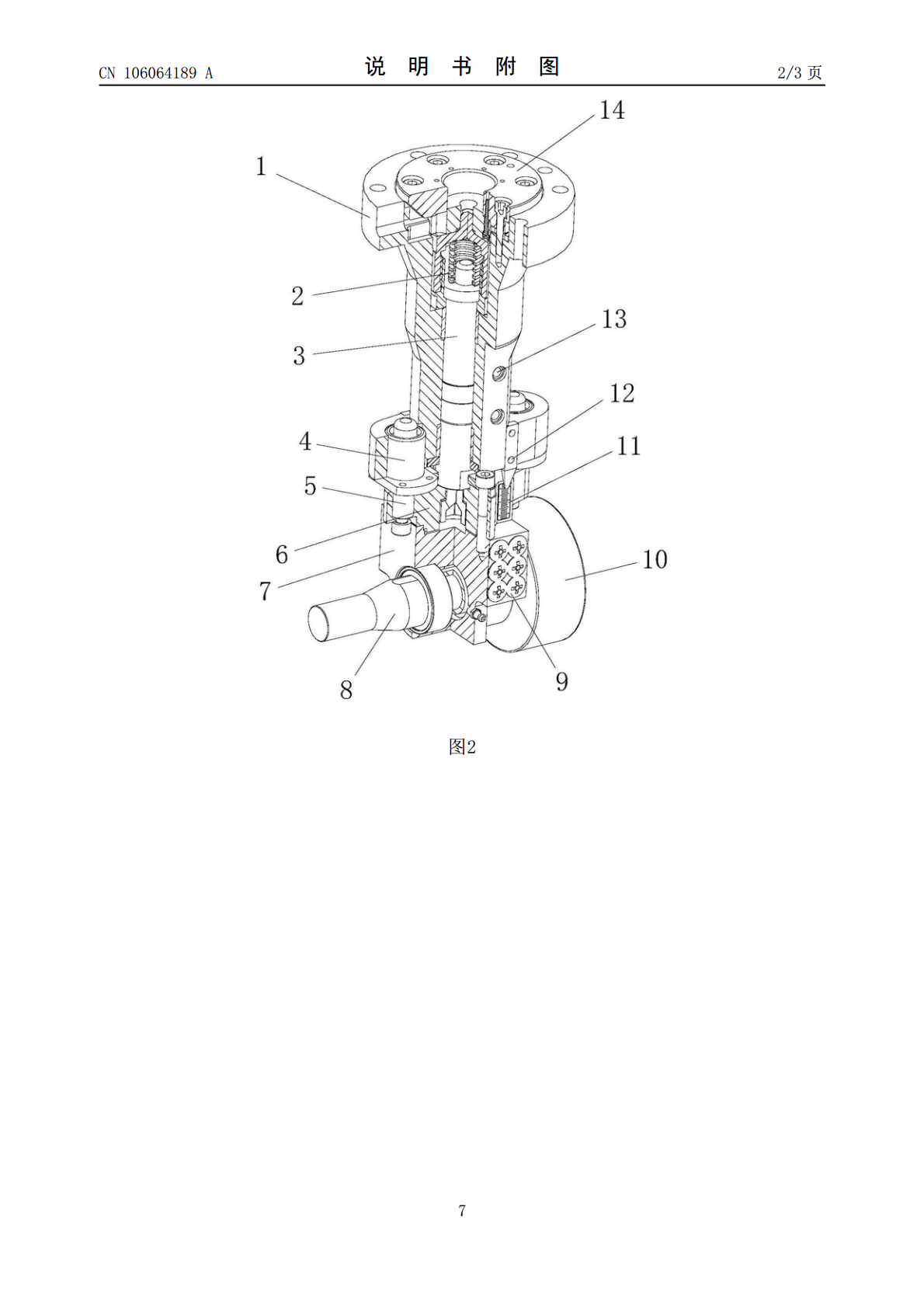

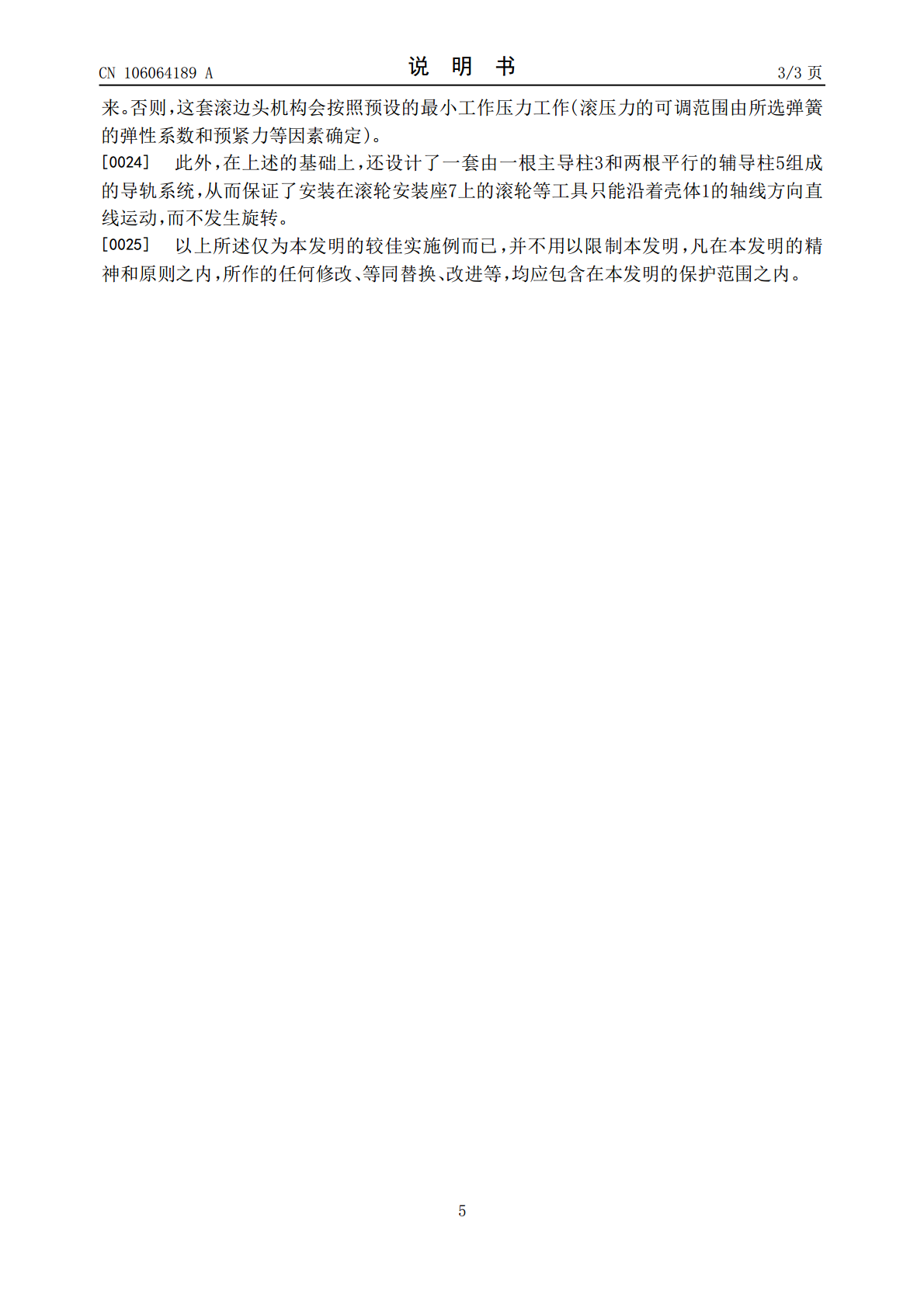

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106064189A(43)申请公布日2016.11.02(21)申请号201610588891.6(22)申请日2016.07.22(71)申请人上海翼锐汽车科技有限公司地址201805上海市嘉定区安亭镇百安公路1000号3幢申请人上海大众联合发展有限公司(72)发明人夏清太吴嘉元孙振罡王朗(51)Int.Cl.B21D19/04(2006.01)权利要求书1页说明书3页附图3页(54)发明名称一种新型汽车门盖滚边头机构(57)摘要本发明记载了一种新型汽车门盖滚边头机构，包括壳体、滚轮安装座以及滚轮机构，壳体通过滚轮安装座与滚轮机构相连，滚轮机构包括第一滚轮和第二滚轮；其中，在壳体的顶部设置有端盖，在壳体的内部自上至下依次设置有压力弹簧、主导柱、辅导柱导套以及辅导柱，在壳体的侧壁设置有指针和第二工具扩展口；同时，滚轮安装座为可拆卸式结构，且滚轮安装座与壳体之间设置有过渡块，该过渡块的侧壁设置有刻度；在滚轮安装座的侧壁设置有第一工具扩展口。由于采用了上述技术，本发明采用了可拆卸式滚轮安装座，同时在壳体和滚轮安装座均设置了工具扩展口，从而极大的提高了使用的灵活性，并最终达到了提高工作效率、降低使用成本等目的。CN106064189ACN106064189A权利要求书1/1页1.一种新型汽车门盖滚边头机构，包括壳体、滚轮安装座以及滚轮机构，所述壳体通过滚轮安装座与滚轮机构相连，所述滚轮机构包括第一滚轮和第二滚轮；其特征在于，所述壳体的顶部设置有端盖，所述壳体的内部自上至下依次设置有压力弹簧、主导柱、辅导柱导套以及辅导柱，所述壳体的侧壁设置有指针和第二工具扩展口；所述滚轮安装座为可拆卸式结构，所述滚轮安装座与壳体之间设置有过渡块，所述过渡块的侧壁设置有刻度；所述滚轮安装座的侧壁设置有第一工具扩展口。2.如权利要求1所述的一种新型汽车门盖滚边头机构，其特征在于，所述第一工具扩展口装有滚轮支架，所述滚轮支架设置有第三滚轮。3.如权利要求1所述的一种新型汽车门盖滚边头机构，其特征在于，所述第二工具扩展口装有推角工具。4.如权利要求1所述的一种新型汽车门盖滚边头机构，其特征在于，所述壳体为低碳钢结构或合金铝结构。2CN106064189A说明书1/3页一种新型汽车门盖滚边头机构技术领域[0001]本发明涉及汽车制造技术领域，尤其涉及一种新型汽车门盖滚边头机构。背景技术[0002]机器人滚压包边是近几年才产生并得到迅速发展的汽车门盖包边工艺。所谓机器人滚压包边，就是在门盖包边的工作中引入了工业机器人，通过安装在机器人六轴上的滚轮(滚边头机构)完成门盖的滚压包边的工艺。在这种制造工艺中，人们通过编程来控制滚轮(机器人六轴)的移动路径和旋转角度，从而控制滚压包边的质量。相比于传统的液压包边工艺，这种包边方式柔性化程度高，调整方便，适用于多种车型，提高了设备的利用率，降低了成本。因此，在汽车制造企业中有逐渐替代液压包边机的趋势。[0003]机器人滚压包边的一个显著特点是可以通过更改机器人程序快速地调整包边成形的质量。通常，滚边头机构上的滚轮是根据产品的特点而设计。人们根据工艺的需要而将一种或几种不同形式的滚边头机构安装在机器人上。[0004]但是，由于传统的滚边头机构，特别是安装在它上面的滚轮，大多数是针对特定产品而开发设计的，只要包边零件发生了变化，那么就要重新设计滚轮和相应的连接件，甚至滚边头机构的本体，从而导致成本的提高。发明内容[0005]为了解决上述问题，本发明提供一种新型汽车门盖滚边头机构，可以快速地更换滚轮和拆卸扩展工具，特别是在需要经常更换包边零件、滚轮的样式或者包边工艺的试验阶段等情况下，该种结构的优点尤为突出。[0006]上述的一种新型汽车门盖滚边头机构，包括壳体、滚轮安装座以及滚轮机构，所述壳体通过滚轮安装座与滚轮机构相连，所述滚轮机构包括第一滚轮和第二滚轮；其中，所述壳体的顶部设置有端盖，所述壳体的内部自上至下依次设置有压力弹簧、主导柱、辅导柱导套以及辅导柱，所述壳体的侧壁设置有指针和第二工具扩展口；所述滚轮安装座为可拆卸式结构，所述滚轮安装座与壳体之间设置有过渡块，过渡块的侧壁设置有刻度；所述滚轮安装座的侧壁设置有第一工具扩展口。[0007]上述机构中，所述第一工具扩展口装有滚轮支架，所述滚轮支架设置有第三滚轮。[0008]上述机构中，所述第二工具扩展口装有推角工具。[0009]上述机构中，所述壳体为低碳钢结构或合金铝结构，且经表面热处理。[0010]本发明的优点和有益效果在于：本发明提供了一种新型汽车门盖滚边头机构，采用了可拆卸式滚轮安装座，同时在壳体和滚轮安装座均设置了工具扩展口，从而极大的提高了使用的灵活性，并最终达到了提高工作效率、降低使
