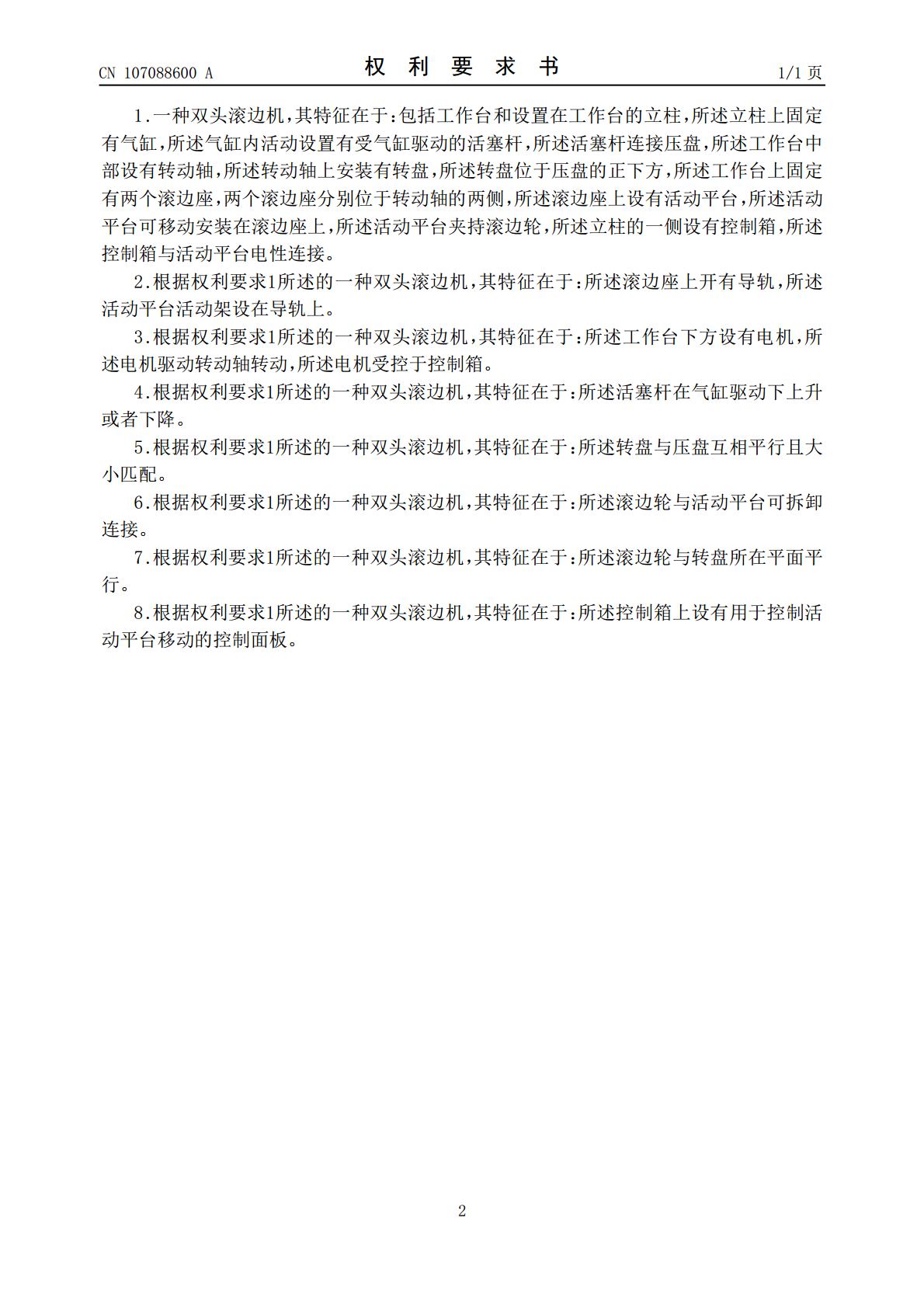

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107088600A(43)申请公布日2017.08.25(21)申请号201710261852.X(22)申请日2017.04.20(71)申请人江门市凯骏机电有限公司地址529000广东省江门市江海区礼乐街道新丰村流沙大班围(72)发明人李润旋(74)专利代理机构广州嘉权专利商标事务所有限公司44205代理人梁嘉琦(51)Int.Cl.B21D19/12(2006.01)权利要求书1页说明书2页附图1页(54)发明名称一种双头滚边机(57)摘要本发明公开了一种双头滚边机，包括工作台和设置在工作台的立柱，所述立柱上固定有气缸，所述气缸内活动设置有受气缸驱动的活塞杆，所述活塞杆连接压盘，所述工作台中部设有转动轴，所述转动轴上安装有转盘，所述转盘位于压盘的正下方，所述工作台上固定有两个滚边座，两个滚边座分别位于转动轴的两侧，所述滚边座上设有活动平台，所述活动平台可移动安装在滚边座上，所述活动平台夹持滚边轮，所述立柱的一侧设有控制箱，所述控制箱与活动平台电性连接。本发明实现了自动化操作，效率大为提高，降低了报废率，而且活动平台可以在滚边座上位置调整以应对直径大小不同的工件，提高了生产的灵活性，满足不同型号产品的生产。CN107088600ACN107088600A权利要求书1/1页1.一种双头滚边机，其特征在于：包括工作台和设置在工作台的立柱，所述立柱上固定有气缸，所述气缸内活动设置有受气缸驱动的活塞杆，所述活塞杆连接压盘，所述工作台中部设有转动轴，所述转动轴上安装有转盘，所述转盘位于压盘的正下方，所述工作台上固定有两个滚边座，两个滚边座分别位于转动轴的两侧，所述滚边座上设有活动平台，所述活动平台可移动安装在滚边座上，所述活动平台夹持滚边轮，所述立柱的一侧设有控制箱，所述控制箱与活动平台电性连接。2.根据权利要求1所述的一种双头滚边机，其特征在于：所述滚边座上开有导轨，所述活动平台活动架设在导轨上。3.根据权利要求1所述的一种双头滚边机，其特征在于：所述工作台下方设有电机，所述电机驱动转动轴转动，所述电机受控于控制箱。4.根据权利要求1所述的一种双头滚边机，其特征在于：所述活塞杆在气缸驱动下上升或者下降。5.根据权利要求1所述的一种双头滚边机，其特征在于：所述转盘与压盘互相平行且大小匹配。6.根据权利要求1所述的一种双头滚边机，其特征在于：所述滚边轮与活动平台可拆卸连接。7.根据权利要求1所述的一种双头滚边机，其特征在于：所述滚边轮与转盘所在平面平行。8.根据权利要求1所述的一种双头滚边机，其特征在于：所述控制箱上设有用于控制活动平台移动的控制面板。2CN107088600A说明书1/2页一种双头滚边机技术领域[0001]本发明涉及一种滚边机，特别是涉及一种五金制件生产用双头滚边机。背景技术[0002]五金制件的生产流程一般是将不锈钢板按照要求剪切成需要的宽度和长度，再通过送料机将其送入位于冲床的模具中进行冲裁，冲裁好的工件通过滚圆机进行滚圆，滚圆结束后滚边，工件置于滚边机中进行滚边。目前，五金制件的滚边作业通常是通过滚边模进行人工锻压，但这样不但滚边效率低下，还容易损坏工件，造成报废率居高不下，严重影响企业生产效益。发明内容[0003]为克服现有技术的不足，本发明的目的在于提供一种双头滚边机。[0004]本发明为解决其问题所采用的技术方案是：一种双头滚边机，包括工作台和设置在工作台的立柱，所述立柱上固定有气缸，所述气缸内活动设置有受气缸驱动的活塞杆，所述活塞杆连接压盘，所述工作台中部设有转动轴，所述转动轴上安装有转盘，所述转盘位于压盘的正下方，所述工作台上固定有两个滚边座，两个滚边座分别位于转动轴的两侧，所述滚边座上设有活动平台，所述活动平台可移动安装在滚边座上，所述活动平台夹持滚边轮，所述立柱的一侧设有控制箱，所述控制箱与活动平台电性连接。[0005]进一步地，所述滚边座上开有导轨，所述活动平台活动架设在导轨上。[0006]进一步地，所述工作台下方设有电机，所述电机驱动转动轴转动，所述电机受控于控制箱。[0007]进一步地，所述活塞杆在气缸驱动下上升或者下降。[0008]进一步地，所述转盘与压盘互相平行且大小匹配。[0009]进一步地，所述滚边轮与活动平台可拆卸连接。[0010]进一步地，所述滚边轮与转盘所在平面平行。[0011]进一步地，所述控制箱上设有用于控制活动平台移动的控制面板。[0012]本发明的有益效果是：本发明采用的一种双头滚边机，工作台两侧滚边座上的滚边轮可同时对转盘上的工件进行滚边，实现了自动化操作，效率大为提高，降低了报废率，而且活动平台可以在滚边座上位置调整以应对直径大小不同的工件，提高了生产的灵活性，满足不同型号产品的生产，提
