一种三支点平衡重式叉车电助力转向装置.pdf
本发明公开了一种三支点平衡重式叉车电助力转向装置，包括安装在叉车车架上的方向盘总成，方向盘总成下部装有第一万向节联轴器总成，第一万向节联轴器下部与主动链轮组件联接，主动链轮组件通过第二万向节联轴器总成与从动链轮组件联接，从动链轮组件再将动力传递至转向部件，转向部件上的小齿轮带动转向桥总成上的大齿圈，实现转向桥总成的转动。转向部件内部斜齿轮带动检测齿轮转动，同时有上下位移，该位移引起直线电位器动作，并给出信号到控制器，控制器发出指令让转向电机动作，转向电机下方小齿轮带动转向桥总成上的大齿圈，实现电助力转向。
2023-09-03
10
340KB
一种平衡重式叉车电子助力及手动转向结构.pdf

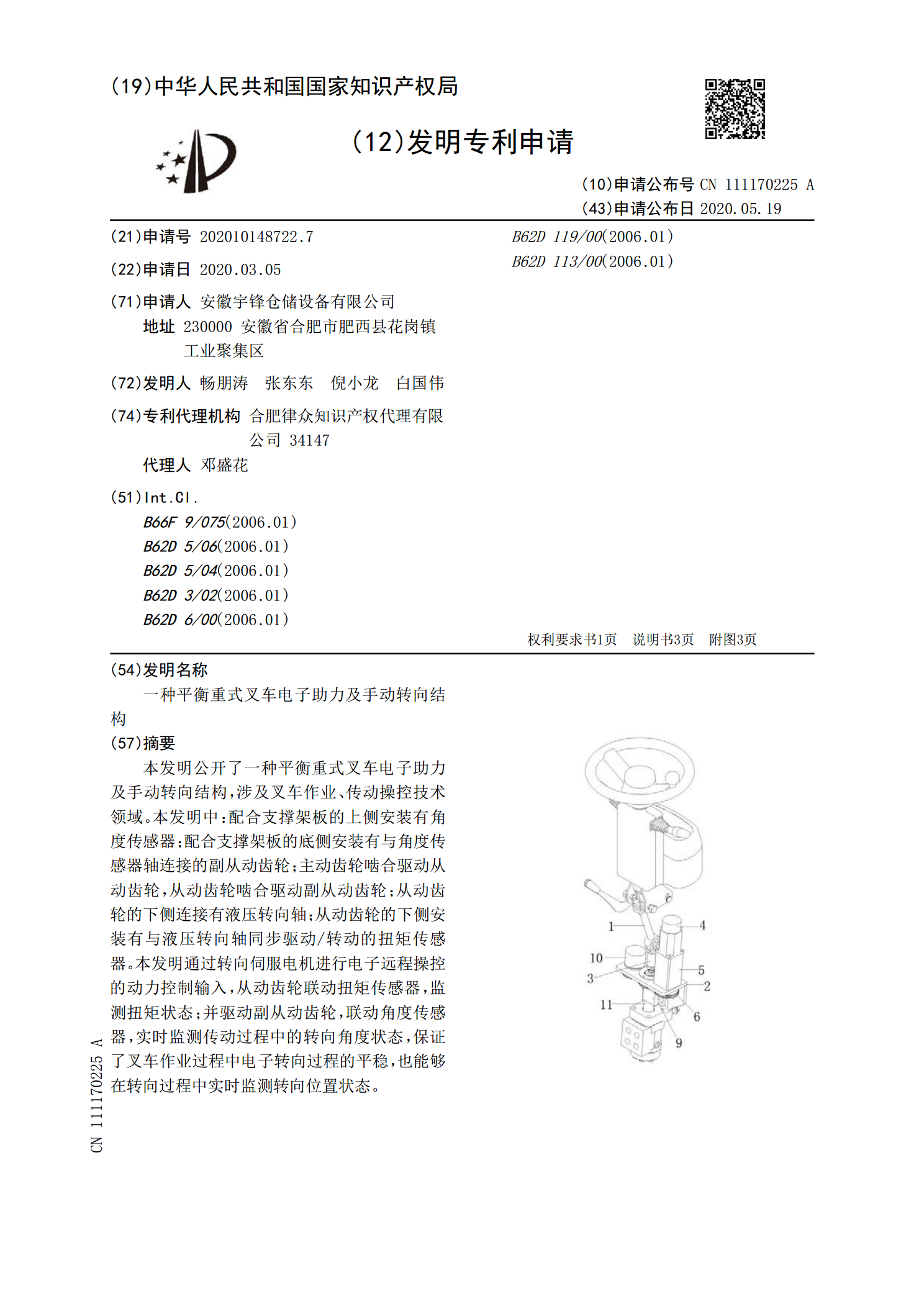

本发明公开了一种平衡重式叉车电子助力及手动转向结构，涉及叉车作业、传动操控技术领域。本发明中：配合支撑架板的上侧安装有角度传感器；配合支撑架板的底侧安装有与角度传感器轴连接的副从动齿轮；主动齿轮啮合驱动从动齿轮，从动齿轮啮合驱动副从动齿轮；从动齿轮的下侧连接有液压转向轴；从动齿轮的下侧安装有与液压转向轴同步驱动/转动的扭矩传感器。本发明通过转向伺服电机进行电子远程操控的动力控制输入，从动齿轮联动扭矩传感器，监测扭矩状态；并驱动副从动齿轮，联动角度传感器，实时监测传动过程中的转向角度状态，保证了叉车作业过程
2023-05-31
10
351KB
一种三支点叉车电动助力转向装置.pdf
一种三支点叉车电动助力转向装置，包括转向轴、扭矩传感器、控制器、助力电机，所述转向轴上设有转向手柄，所述扭矩传感器与所述控制器连接，所述控制器与所述助力电机连接，所述助力转向装置还包括底座、设置在底座上的支架、扭矩转化机构和齿轮机构，所述支架包括上底板、支板和下底板，所述支板的上端与所述上底板固定连接，所述支板的下端与所述下底板固定连接，所述下底板固定在所述底座的上端。本发明提供一种较省力、同步性较好的三支点叉车电动助力转向装置。
2023-09-15
10
640KB
一种三支点叉车电动助力转向控制方法.pdf
一种三支点叉车电动助力转向控制方法，包括转向轴，所述转向轴上设有转向手柄，所述控制方法包括如下过程：当转向轮需要转向时，逆时针或顺时针旋转转向手柄，电控助力系统检测到转向轴的转角，并提电控助力矩，同时与转向轴上的转矩一起克服转向轮的阻力矩完成转向；而当电控助力系统无法提供电控助力矩时，在转向轴的转矩达到电控助力矩的上限值时，继续旋转转向手柄，从而触发机械助力装置，进而机械助力装置为转向轮提供机械助力矩，完成转向。本发明提供一种较省力、同步性较好、安全的一种三支点叉车电动助力转向控制方法。
2023-09-04
10
649KB
一种三轮叉车电动助力转向装置.pdf
一种三轮叉车电动助力转向装置，包括方向盘和电子控制单元，所述助力转向装置还包括传动轴、助力电机和连杆机构，所述助力电机的电机轴通过离合器与所述传动轴的上端连接；所述连接轴上套装有弹簧，所述连接轴座上设有用以检测连接轴转矩信号的电位计，所述电位计与所述电子控制单元连接，所述电子控制单元分别与所述助力电机、离合器连接；所述传动轴的下端设有主动齿轮，所述动力输出轴的中段设有从动齿轮，所述主动齿轮与中间传动齿轮啮合，所述中间传动齿轮与所述从动齿轮啮合，所述动力输出轴的下端与所述连杆机构联动，所述连杆机构与车轮连接
