一种平衡重式叉车电子助力及手动转向结构.pdf
2023-05-31
10金币
351KB
8页
雨巷****莺莺
实名认证
内容提供者
1/8
2/8
3/8
4/8
5/8
6/8
7/8
8/8
在线预览结束，喜欢就下载吧，查找使用更方便
相关资料
一种平衡重式叉车电子助力及手动转向结构.pdf
本发明公开了一种平衡重式叉车电子助力及手动转向结构，涉及叉车作业、传动操控技术领域。本发明中：配合支撑架板的上侧安装有角度传感器；配合支撑架板的底侧安装有与角度传感器轴连接的副从动齿轮；主动齿轮啮合驱动从动齿轮，从动齿轮啮合驱动副从动齿轮；从动齿轮的下侧连接有液压转向轴；从动齿轮的下侧安装有与液压转向轴同步驱动/转动的扭矩传感器。本发明通过转向伺服电机进行电子远程操控的动力控制输入，从动齿轮联动扭矩传感器，监测扭矩状态；并驱动副从动齿轮，联动角度传感器，实时监测传动过程中的转向角度状态，保证了叉车作业过程
2023-05-31
10
351KB
一种三支点平衡重式叉车电助力转向装置.pdf
本发明公开了一种三支点平衡重式叉车电助力转向装置，包括安装在叉车车架上的方向盘总成，方向盘总成下部装有第一万向节联轴器总成，第一万向节联轴器下部与主动链轮组件联接，主动链轮组件通过第二万向节联轴器总成与从动链轮组件联接，从动链轮组件再将动力传递至转向部件，转向部件上的小齿轮带动转向桥总成上的大齿圈，实现转向桥总成的转动。转向部件内部斜齿轮带动检测齿轮转动，同时有上下位移，该位移引起直线电位器动作，并给出信号到控制器，控制器发出指令让转向电机动作，转向电机下方小齿轮带动转向桥总成上的大齿圈，实现电助力转向。
2023-09-03
10
340KB
一种适用于机械转向叉车的电子转向助力系统.pdf
本发明公开一种适用于机械转向叉车的电子转向助力系统，包括扭矩传感器、直流减速电机、电机控制器和传动齿轮，扭矩传感器与转向舵柄及转向轴刚性连接，扭矩传感器和直流减速电机与电机控制器电连接，电机控制器根据扭矩传感器捕捉的转向信号控制直流减速电机启动进行转向助力，直流减速电机的主动轮与转向轴上的传动齿轮连接传动。本发明可以实现转向省力最大可达50%，无滞后性，整体结构紧凑，电机型号更小，成本低廉。
2023-09-04
10
507KB
一种平衡重式叉车.pdf
本发明公开了一种平衡重式叉车，属于装卸器械领域，其包括自前向后依次分布的货叉、门架和前轮，特征在于：在门架的后侧设置托臂，托臂上放置配重块，配重块位于前轮中心的后侧。此种平衡重式叉车由于在门架的后侧设置托臂，托臂上放置配重块，配重块位于前轮中心的后侧，增加了配重块的重力相对于前轮中心的力矩，增大了叉车配重力矩，从而使叉车能够提升重量比“载荷曲线”铭牌中相应起重量大的货物；而不必更换大吨位的叉车，节省了用户的设备费用开支。
2023-10-14
10
606KB
平衡重式叉车.pdf

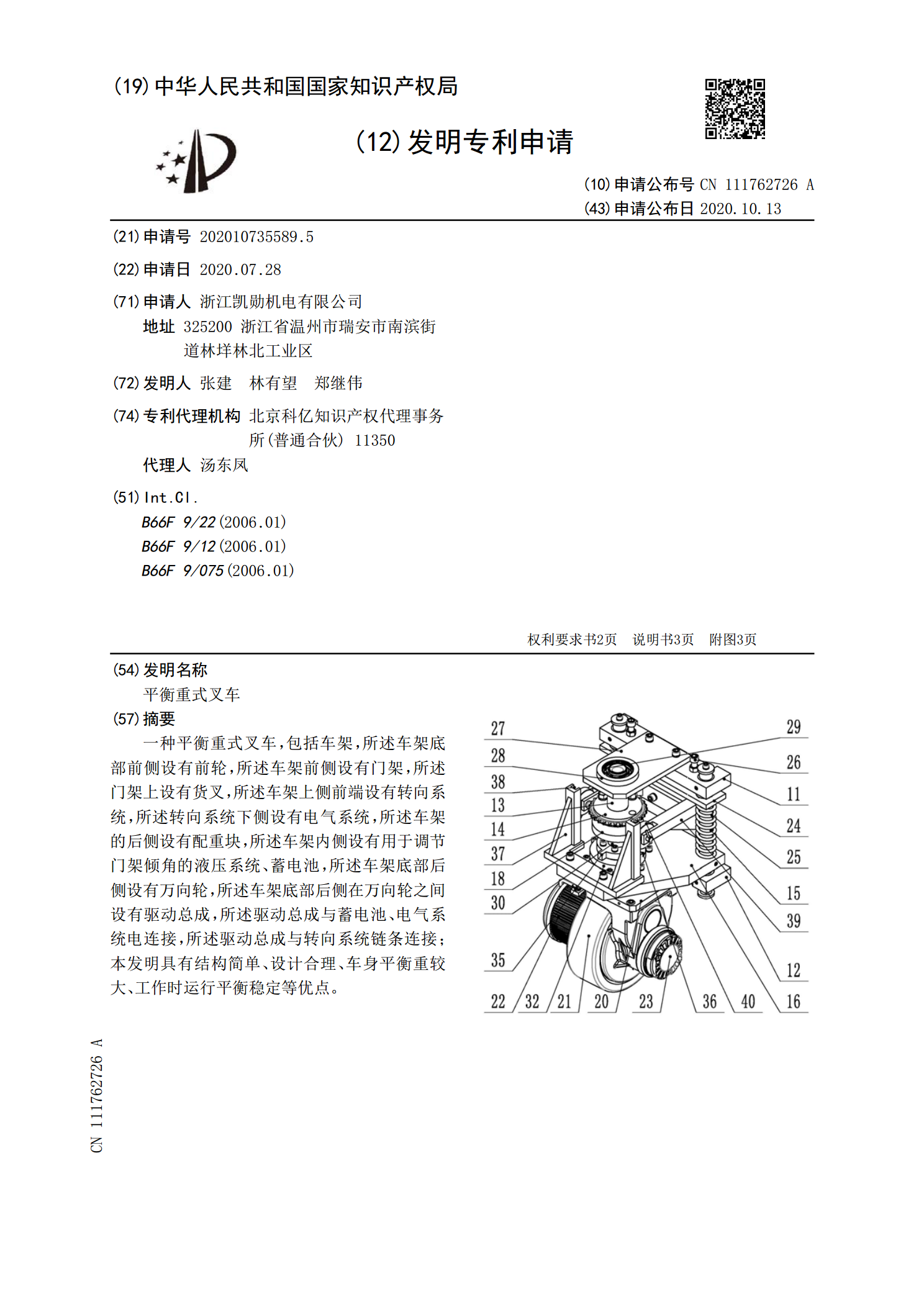

一种平衡重式叉车，包括车架，所述车架底部前侧设有前轮，所述车架前侧设有门架，所述门架上设有货叉，所述车架上侧前端设有转向系统，所述转向系统下侧设有电气系统，所述车架的后侧设有配重块，所述车架内侧设有用于调节门架倾角的液压系统、蓄电池，所述车架底部后侧设有万向轮，所述车架底部后侧在万向轮之间设有驱动总成，所述驱动总成与蓄电池、电气系统电连接，所述驱动总成与转向系统链条连接；本发明具有结构简单、设计合理、车身平衡重较大、工作时运行平衡稳定等优点。
