一种钢绞线牵引装置.pdf
2023-09-03
10金币
385KB
8页
猫巷****正德
实名认证
内容提供者
1/8
2/8
3/8
4/8
5/8
6/8
7/8
8/8
在线预览结束，喜欢就下载吧，查找使用更方便
相关资料
一种钢绞线牵引装置.pdf
本发明提供了一种钢绞线牵引装置，包括第一牵引轮、第二牵引轮、电机和齿轮箱，所述电机连接齿轮箱输入轴，所述齿轮箱输出轴连接第一牵引轮，所述第二牵引轮与第一牵引轮并排设置，所述第一牵引轮外缘上设有多道第一凹槽，所述第二牵引轮外缘凸起上设有多条第二凹槽，所述第一牵引轮和第二牵引轮侧面各设有一套压线机构，所述第二牵引轮侧面设有制动机构。本发明所述的一种钢绞线牵引装置使用一个牵引轮作为主动轮提供动力，另一牵引轮作为被动轮控制牵引钢绞线的线速度，对主动轮起到制动作用，使钢绞线保持张力，在设备停机时，使压线轮将钢绞线固
2023-09-03
10
385KB
一种无粘结钢绞线牵引装置.pdf
本发明公开了一种无粘结钢绞线牵引装置，属钢绞线加工设备。包括转动轴架、轴承座、转动轴、减速机、电机、转动链条、充气轮胎、升降支架、进线导辊，所述转动轴架呈长方形，所述轴承座包括4个，每一个轴承座上设置一个转动轴，每一个转动轴连接一个充气轮胎，4个充气轮胎分上、下两排排布，设置在下方的两个充气轮胎为主动轮，设置在上方的两个充气轮胎为被动轮，所述主动轮的转动轴通过转动链条连接减速机，所述减速机连接电机，所述转动轴架的中间设置升降支架，所述转动轴架的端头设置进线导辊。本发明将废旧轮胎废物利用，不易发生故障，使用
2023-09-02
10
332KB
钢绞线牵引机自动定程断电装置.pdf
本发明提供一种钢绞线牵引机自动定程断电装置。本发明钢绞线牵引机自动定程断电装置包括：限位板、行程开关、触发块、支撑架；其中，所述支撑架包括：底座、与所述底座相连的垂直所述底座的支撑框架，所述限位板的一端转动连接在所述支撑框架的顶部；所述行程开关与所述牵引机的控制电路相连，且固定在所述支撑框架上与所述底座垂直的侧边的底端；所述触发块固定在所述限位板的底端边缘，用于当所述牵引机牵引的钢绞线推动所述限位板时，所述触发块撞击所述行程开关，使得所述行程开关断开所述控制电路。本发明定程较为准确，避免了人为控制而造成的
2023-06-02
10
514KB
一种预应力钢绞线束整体牵引连接装置及其使用方法.pdf
本发明涉及一种预应力钢绞线束整体牵引连接装置及其使用方法，属于建筑施工技术领域。该装置牵引前部的台阶孔由小孔前段与大孔后段构成，牵引前部的后端具有外螺纹段；组装后，外螺纹段与牵引后部的前端螺纹孔旋合，前端螺纹孔的底部具有缩径盲孔段，缩径盲孔段装有外径与之相配的衬套且与台阶孔形成对绳索端部轧头轴向约束，衬套的内孔构成对绳索端部轧头的径向约束；牵引后部的后端固定具有一组锚孔的锚环，锚孔邻近牵引后部的一端具有扩径的墩头段。采用本发明可以妥善解决钢绞线整体在异形预应力孔道中穿束的难题，操作简便，有效避免了钢绞线的
2023-06-28
10
664KB

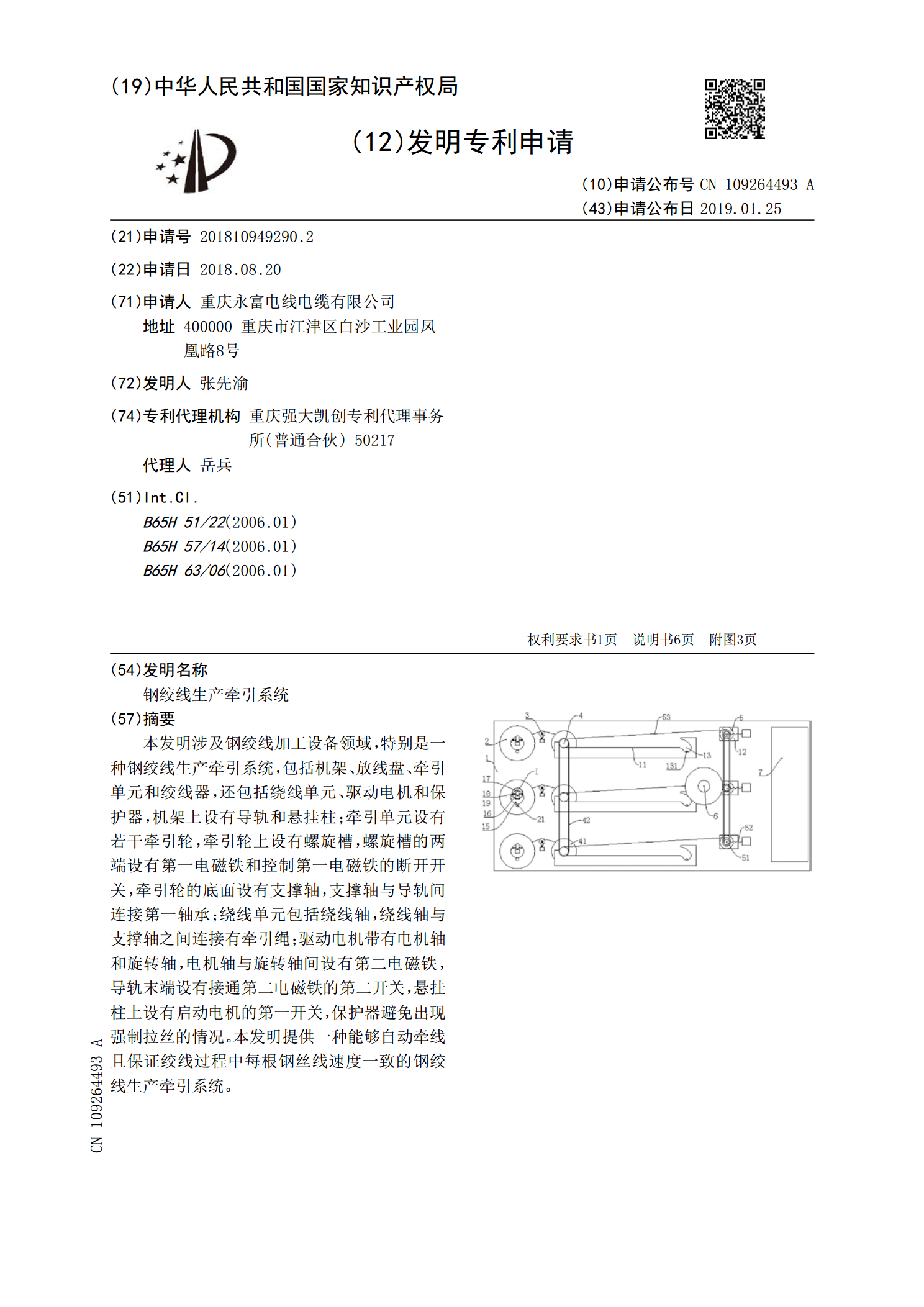

钢绞线生产牵引系统.pdf
本发明涉及钢绞线加工设备领域，特别是一种钢绞线生产牵引系统，包括机架、放线盘、牵引单元和绞线器，还包括绕线单元、驱动电机和保护器，机架上设有导轨和悬挂柱；牵引单元设有若干牵引轮，牵引轮上设有螺旋槽，螺旋槽的两端设有第一电磁铁和控制第一电磁铁的断开开关，牵引轮的底面设有支撑轴，支撑轴与导轨间连接第一轴承；绕线单元包括绕线轴，绕线轴与支撑轴之间连接有牵引绳；驱动电机带有电机轴和旋转轴，电机轴与旋转轴间设有第二电磁铁，导轨末端设有接通第二电磁铁的第二开关，悬挂柱上设有启动电机的第一开关，保护器避免出现强制拉丝的
2023-08-30
10
435KB
