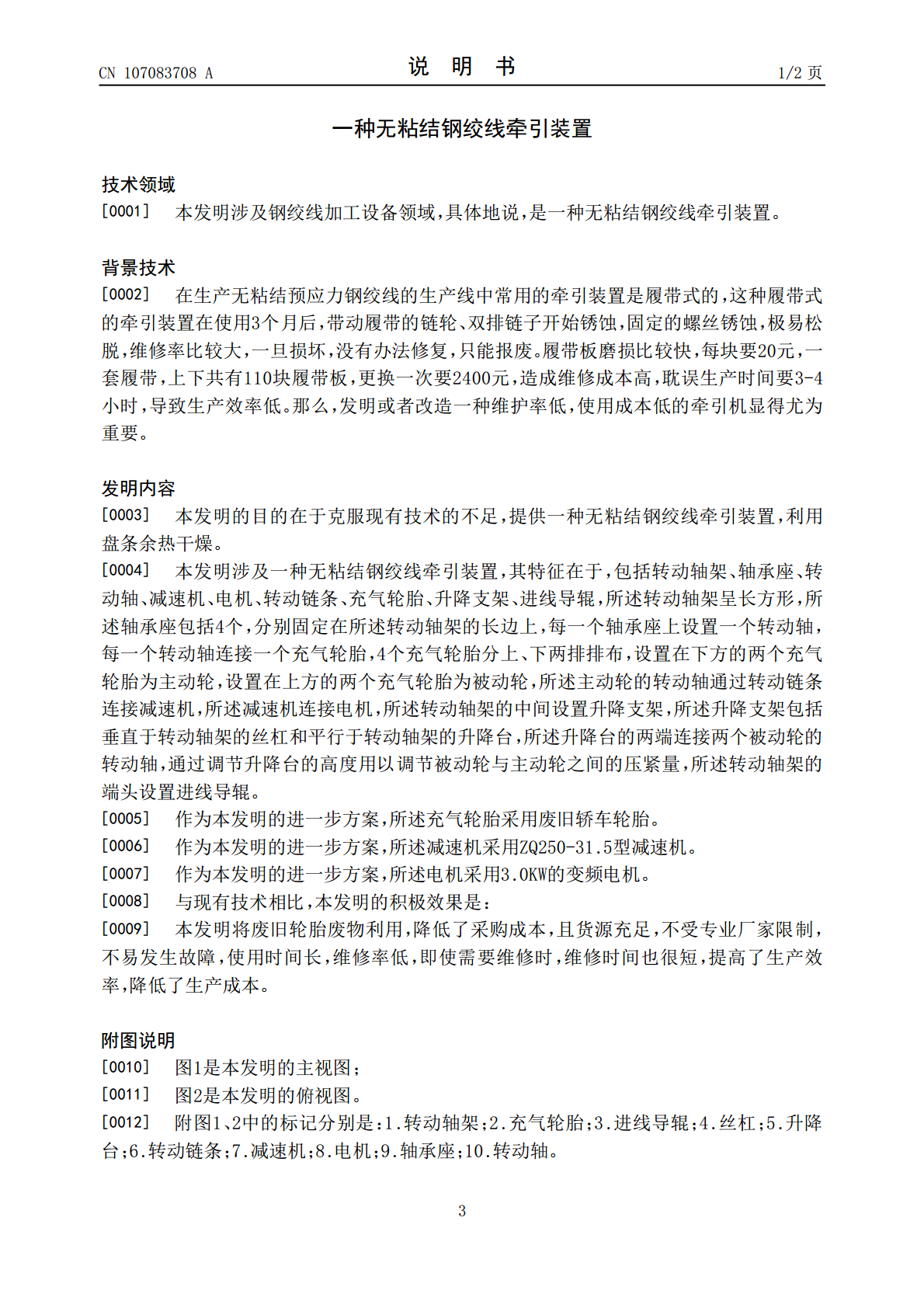

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107083708A(43)申请公布日2017.08.22(21)申请号201610086494.9(22)申请日2016.02.16(71)申请人天津市春鹏预应力钢绞线有限公司地址300000天津市静海县大邱庄镇崔家庄村(72)发明人边自春(51)Int.Cl.D07B7/02(2006.01)权利要求书1页说明书2页附图1页(54)发明名称一种无粘结钢绞线牵引装置(57)摘要本发明公开了一种无粘结钢绞线牵引装置，属钢绞线加工设备。包括转动轴架、轴承座、转动轴、减速机、电机、转动链条、充气轮胎、升降支架、进线导辊，所述转动轴架呈长方形，所述轴承座包括4个，每一个轴承座上设置一个转动轴，每一个转动轴连接一个充气轮胎，4个充气轮胎分上、下两排排布，设置在下方的两个充气轮胎为主动轮，设置在上方的两个充气轮胎为被动轮，所述主动轮的转动轴通过转动链条连接减速机，所述减速机连接电机，所述转动轴架的中间设置升降支架，所述转动轴架的端头设置进线导辊。本发明将废旧轮胎废物利用，不易发生故障，使用时间长，维修率低，即使需要维修时，维修时间也很短，提高了生产效率，降低了生产成本。CN107083708ACN107083708A权利要求书1/1页1.一种无粘结钢绞线牵引装置，其特征在于，包括转动轴架、轴承座、转动轴、减速机、电机、转动链条、充气轮胎、升降支架、进线导辊，所述转动轴架呈长方形，所述轴承座包括4个，分别固定在所述转动轴架的长边上，每一个轴承座上设置一个转动轴，每一个转动轴连接一个充气轮胎，4个充气轮胎分上、下两排排布，设置在下方的两个充气轮胎为主动轮，设置在上方的两个充气轮胎为被动轮，所述主动轮的转动轴通过转动链条连接减速机，所述减速机连接电机，所述转动轴架的中间设置升降支架，所述升降支架包括垂直于转动轴架的丝杠和平行于转动轴架的升降台，所述升降台的两端连接两个被动轮的转动轴，通过调节升降台的高度用以调节被动轮与主动轮之间的压紧量，所述转动轴架的端头设置进线导辊。2.根据权利要求1所述的一种无粘结钢绞线牵引装置，其特征在于，所述充气轮胎采用废旧轿车轮胎。3.根据权利要求1所述的一种无粘结钢绞线牵引装置，其特征在于，所述减速机采用ZQ250-31.5型减速机。4.根据权利要求1所述的一种无粘结钢绞线牵引装置，其特征在于，所述电机采用3.0KW的变频电机。2CN107083708A说明书1/2页一种无粘结钢绞线牵引装置技术领域[0001]本发明涉及钢绞线加工设备领域，具体地说，是一种无粘结钢绞线牵引装置。背景技术[0002]在生产无粘结预应力钢绞线的生产线中常用的牵引装置是履带式的，这种履带式的牵引装置在使用3个月后，带动履带的链轮、双排链子开始锈蚀，固定的螺丝锈蚀，极易松脱，维修率比较大，一旦损坏，没有办法修复，只能报废。履带板磨损比较快，每块要20元，一套履带，上下共有110块履带板，更换一次要2400元，造成维修成本高，耽误生产时间要3-4小时，导致生产效率低。那么，发明或者改造一种维护率低，使用成本低的牵引机显得尤为重要。发明内容[0003]本发明的目的在于克服现有技术的不足，提供一种无粘结钢绞线牵引装置，利用盘条余热干燥。[0004]本发明涉及一种无粘结钢绞线牵引装置，其特征在于，包括转动轴架、轴承座、转动轴、减速机、电机、转动链条、充气轮胎、升降支架、进线导辊，所述转动轴架呈长方形，所述轴承座包括4个，分别固定在所述转动轴架的长边上，每一个轴承座上设置一个转动轴，每一个转动轴连接一个充气轮胎，4个充气轮胎分上、下两排排布，设置在下方的两个充气轮胎为主动轮，设置在上方的两个充气轮胎为被动轮，所述主动轮的转动轴通过转动链条连接减速机，所述减速机连接电机，所述转动轴架的中间设置升降支架，所述升降支架包括垂直于转动轴架的丝杠和平行于转动轴架的升降台，所述升降台的两端连接两个被动轮的转动轴，通过调节升降台的高度用以调节被动轮与主动轮之间的压紧量，所述转动轴架的端头设置进线导辊。[0005]作为本发明的进一步方案，所述充气轮胎采用废旧轿车轮胎。[0006]作为本发明的进一步方案，所述减速机采用ZQ250-31.5型减速机。[0007]作为本发明的进一步方案，所述电机采用3.0KW的变频电机。[0008]与现有技术相比，本发明的积极效果是：[0009]本发明将废旧轮胎废物利用，降低了采购成本，且货源充足，不受专业厂家限制，不易发生故障，使用时间长，维修率低，即使需要维修时，维修时间也很短，提高了生产效率，降低了生产成本。附图说明[0010]图1是本发明的主视图；[0011]图2是本发明的俯视图。[0012]附图1、2中的标记分别是：1.转动轴架；2.充气轮胎；3.进
