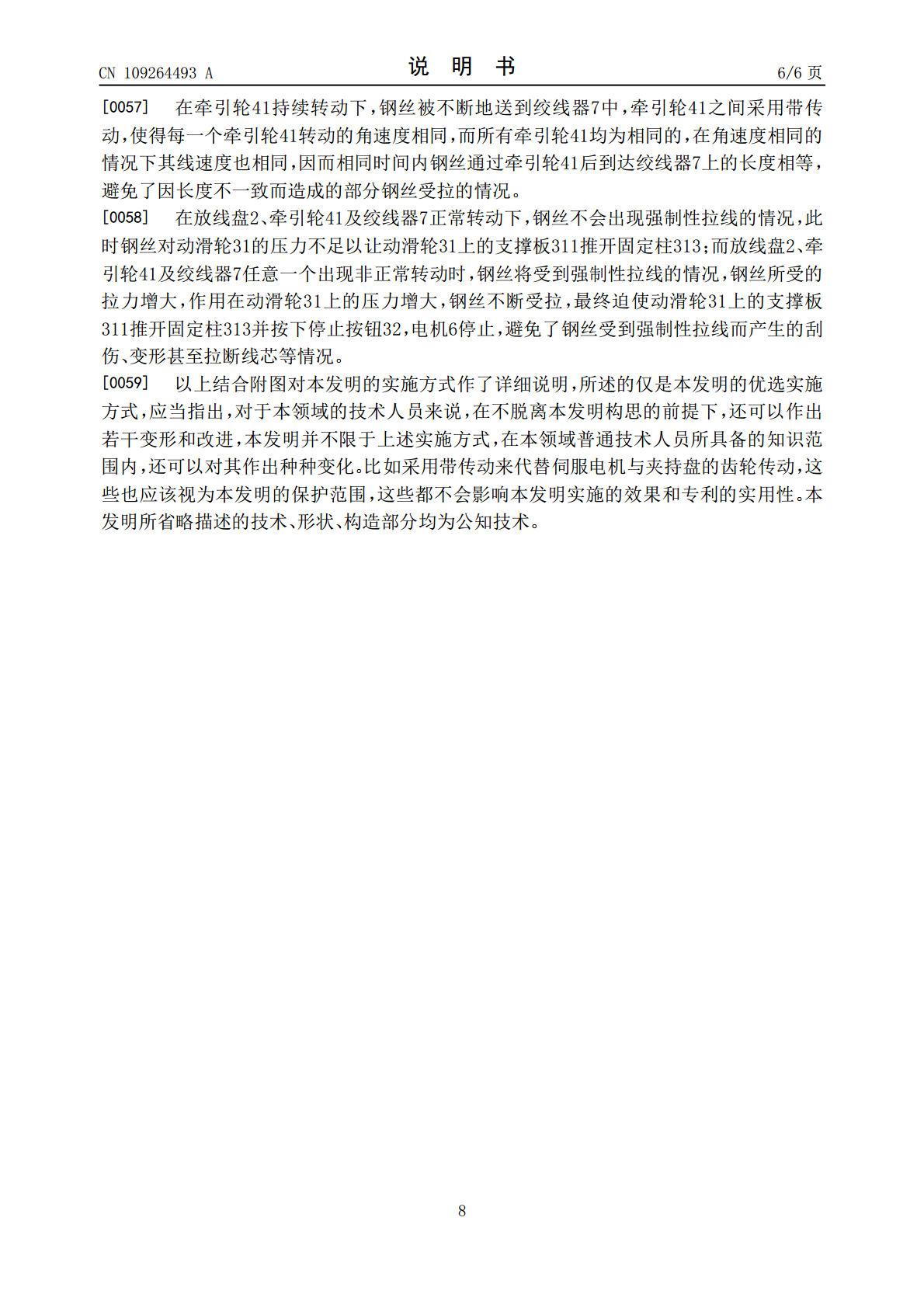

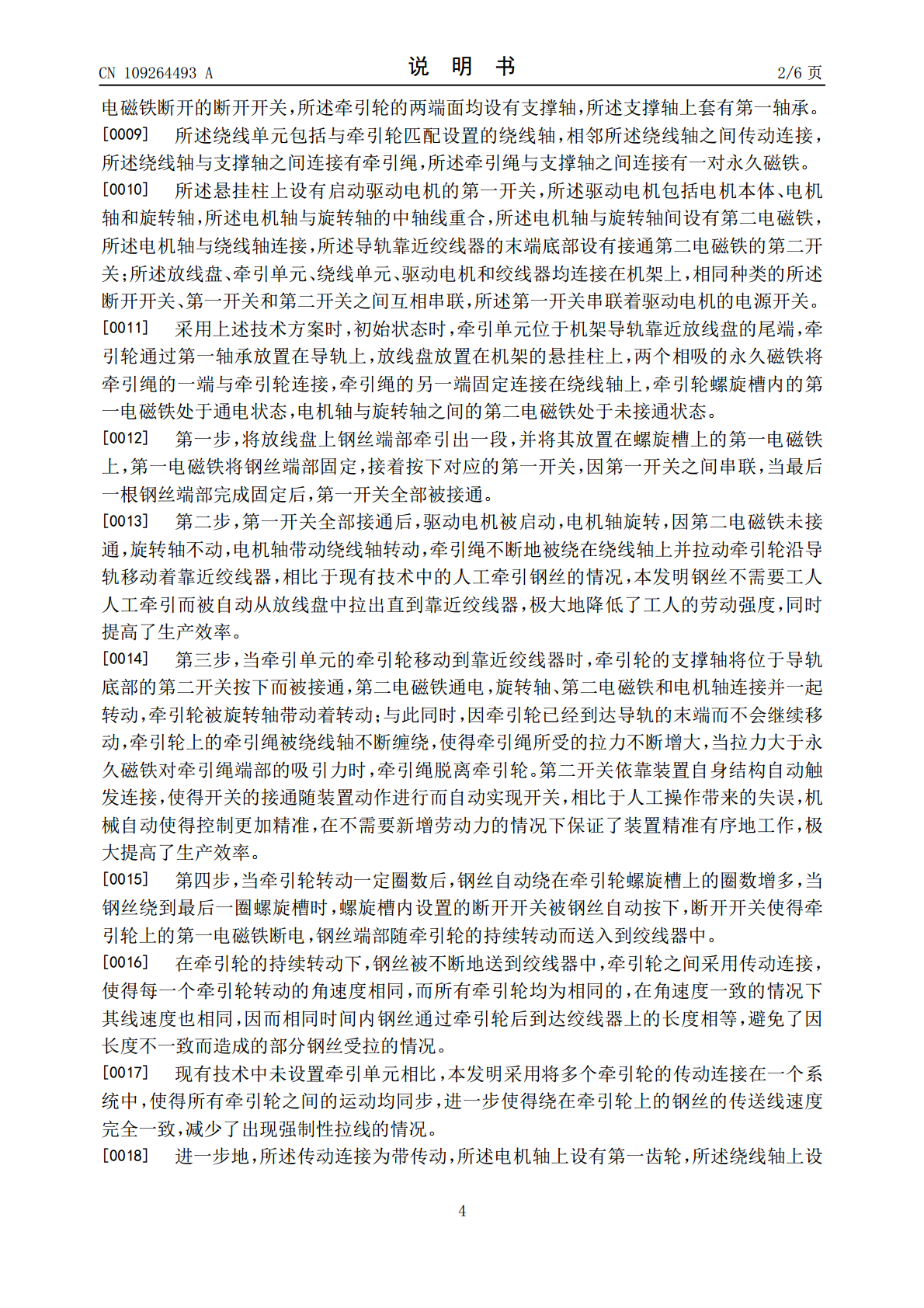

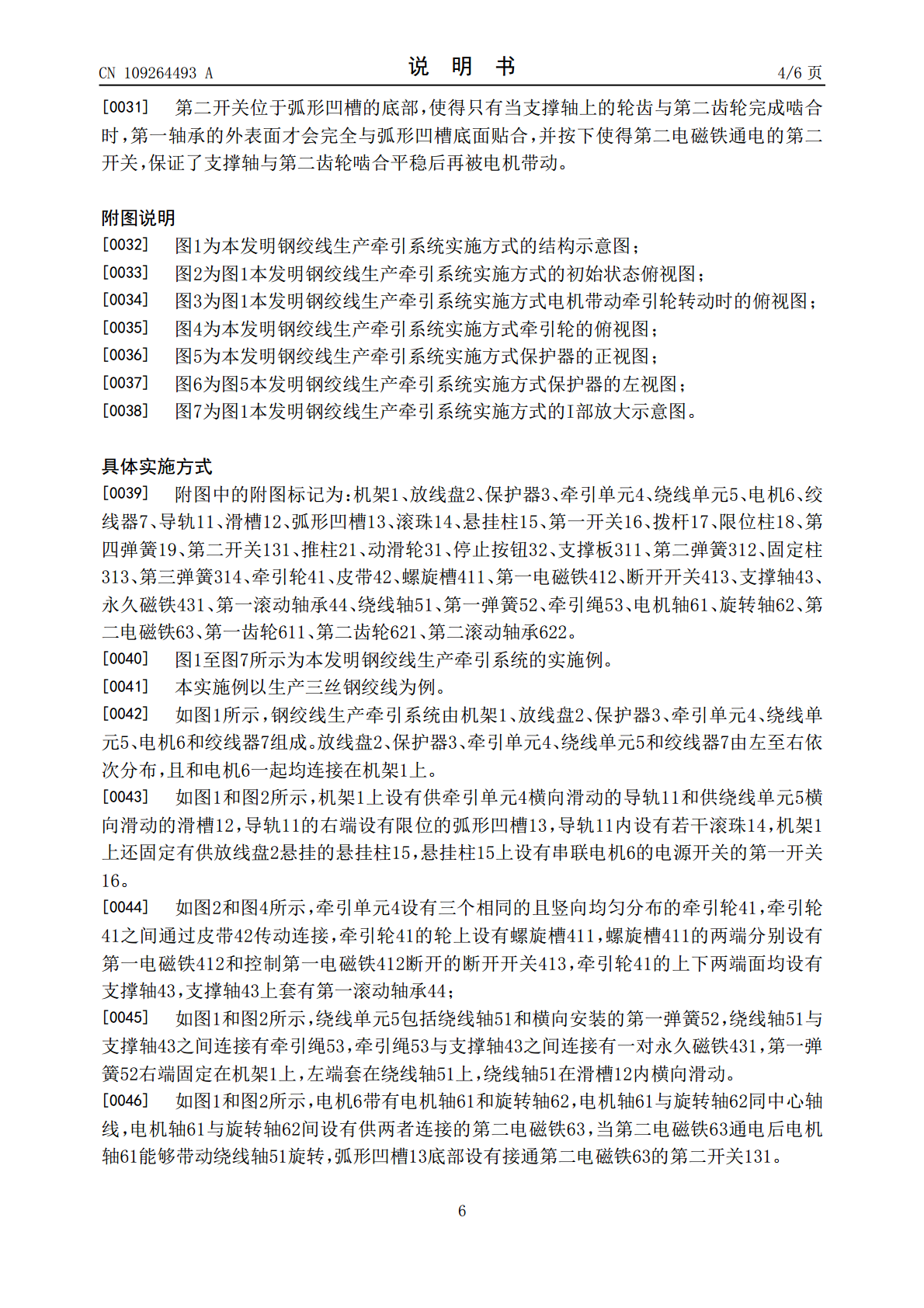

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109264493A(43)申请公布日2019.01.25(21)申请号201810949290.2(22)申请日2018.08.20(71)申请人重庆永富电线电缆有限公司地址400000重庆市江津区白沙工业园凤凰路8号(72)发明人张先渝(74)专利代理机构重庆强大凯创专利代理事务所(普通合伙)50217代理人岳兵(51)Int.Cl.B65H51/22(2006.01)B65H57/14(2006.01)B65H63/06(2006.01)权利要求书1页说明书6页附图3页(54)发明名称钢绞线生产牵引系统(57)摘要本发明涉及钢绞线加工设备领域，特别是一种钢绞线生产牵引系统，包括机架、放线盘、牵引单元和绞线器，还包括绕线单元、驱动电机和保护器，机架上设有导轨和悬挂柱；牵引单元设有若干牵引轮，牵引轮上设有螺旋槽，螺旋槽的两端设有第一电磁铁和控制第一电磁铁的断开开关，牵引轮的底面设有支撑轴，支撑轴与导轨间连接第一轴承；绕线单元包括绕线轴，绕线轴与支撑轴之间连接有牵引绳；驱动电机带有电机轴和旋转轴，电机轴与旋转轴间设有第二电磁铁，导轨末端设有接通第二电磁铁的第二开关，悬挂柱上设有启动电机的第一开关，保护器避免出现强制拉丝的情况。本发明提供一种能够自动牵线且保证绞线过程中每根钢丝线速度一致的钢绞线生产牵引系统。CN109264493ACN109264493A权利要求书1/1页1.钢绞线生产牵引系统，包括机架、放线盘、牵引单元和绞线器，其特征在于：还包括绕线单元和由电源提供电能的驱动电机，所述机架上设有供牵引单元横向滑动的导轨，所述机架上还固定连接有供放线盘悬挂的悬挂柱；所述牵引单元设有若干竖向均匀分布的相同牵引轮，相邻所述牵引轮之间传动连接，所述牵引轮的轮表面设有螺旋槽，所述螺旋槽的两端分别设有第一电磁铁和控制第一电磁铁断开的断开开关，所述牵引轮的两端面均设有支撑轴，所述支撑轴上套有第一轴承；所述绕线单元包括与牵引轮匹配设置的绕线轴，相邻所述绕线轴之间传动连接，所述绕线轴与支撑轴之间连接有牵引绳，所述牵引绳与支撑轴之间连接有一对永久磁铁；所述悬挂柱上设有启动驱动电机的第一开关，所述驱动电机包括电机本体、电机轴和旋转轴，所述电机轴与旋转轴的中轴线重合，所述电机轴与旋转轴间设有第二电磁铁，所述电机轴与绕线轴连接，所述导轨靠近绞线器的末端底部设有接通第二电磁铁的第二开关；所述放线盘、牵引单元、绕线单元、驱动电机和绞线器均连接在机架上，相同种类的所述断开开关、第一开关和第二开关之间互相串联，所述第一开关串联着驱动电机的电源开关。2.根据权利要求1所述的钢绞线生产牵引系统，其特征在于：所述传动连接均为带传动，所述电机轴上设有第一齿轮，所述绕线轴上设有与第一齿轮啮合的轮齿，所述旋转轴两端对称连接有第二齿轮，所述旋转轴通过轴上套有的第二轴承与机架连接，所述支撑轴上设有与第二齿轮啮合的轮齿。3.根据权利要求1所述的钢绞线生产牵引系统，其特征在于：所述绕线单元还包括横向安装的第一弹簧，所述第一弹簧一端固定连接在机架上，另一端套在绕线轴上，所述机架上设有供绕线轴横向滑动的滑槽。4.根据权利要求1所述的钢绞线生产牵引系统，其特征在于：还包括连接在机架上的保护器，所述保护器位于导轨与放线盘之间，所述保护器包括动滑轮和动滑轮下方的停止按钮，所述停止按钮与驱动电机的启动电路串联；所述动滑轮的中心轴上连接有支撑板，所述支撑板与停止按钮之间连接有第二弹簧，所述动滑轮两侧对称设有在机架上横向滑动的固定柱，所述固定柱与机架间连接有第三弹簧，所述支撑板与固定柱设有配合的楔面。5.根据权利要求1所述的钢绞线生产牵引系统，其特征在于：第一开关上方设有沿悬挂柱径向滑动的拨杆，所述拨杆两侧对称设有横向滑动连接在悬挂柱上的限位柱，所述限位柱与悬挂柱之间连接有第四弹簧，所述拨杆与限位柱上设有相互配合的楔面，所述放线盘的底面设有挤压拨杆的推柱。6.根据权利要求1所述的钢绞线生产牵引系统，其特征在于：所述导轨内设有若干滚珠。7.根据权利要求6所述的钢绞线生产牵引系统，其特征在于：所述导轨靠近绞线器的端部设有限位的弧形凹槽，所述第二开关位于弧形凹槽的底部。2CN109264493A说明书1/6页钢绞线生产牵引系统技术领域[0001]本发明涉及钢绞线加工设备领域，特别涉及一种钢绞线生产牵引系统。背景技术[0002]钢绞线是由多根钢丝绞合而成的产品，有多种类型。随着我国经济形势的发展，对高性能的材料要求也越来越高，钢绞线也朝着多股、大直径方向发展，传统的钢绞线根据钢丝根数可分为2丝、3丝、7丝和19丝。[0003]在钢绞线绞合成型过程中，多根钢丝分别从放线盘上引出，并到达绞线器中进行绞合；在该过程中，因每个放线盘
