一种风冷鼓式矿车制动器.pdf

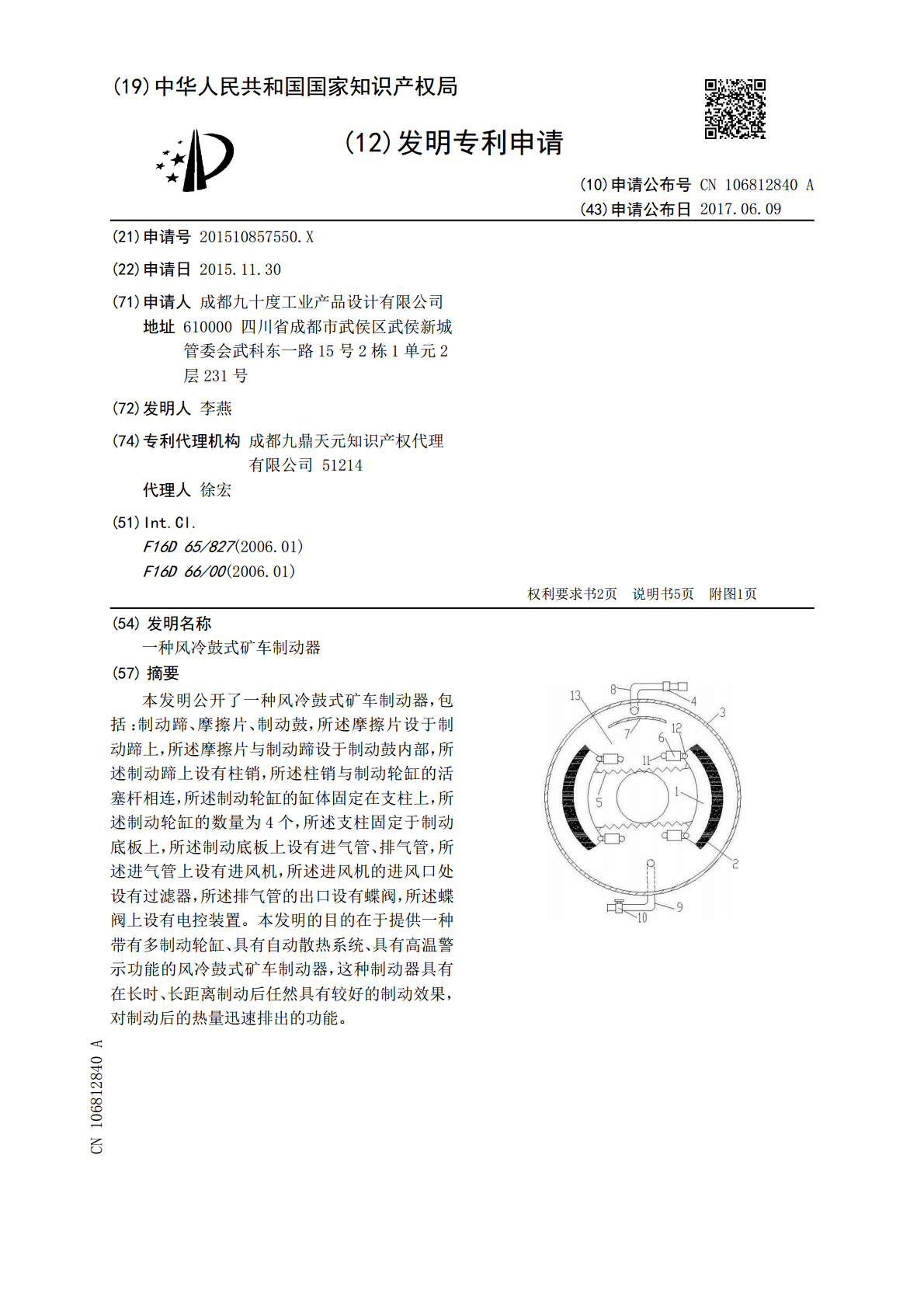

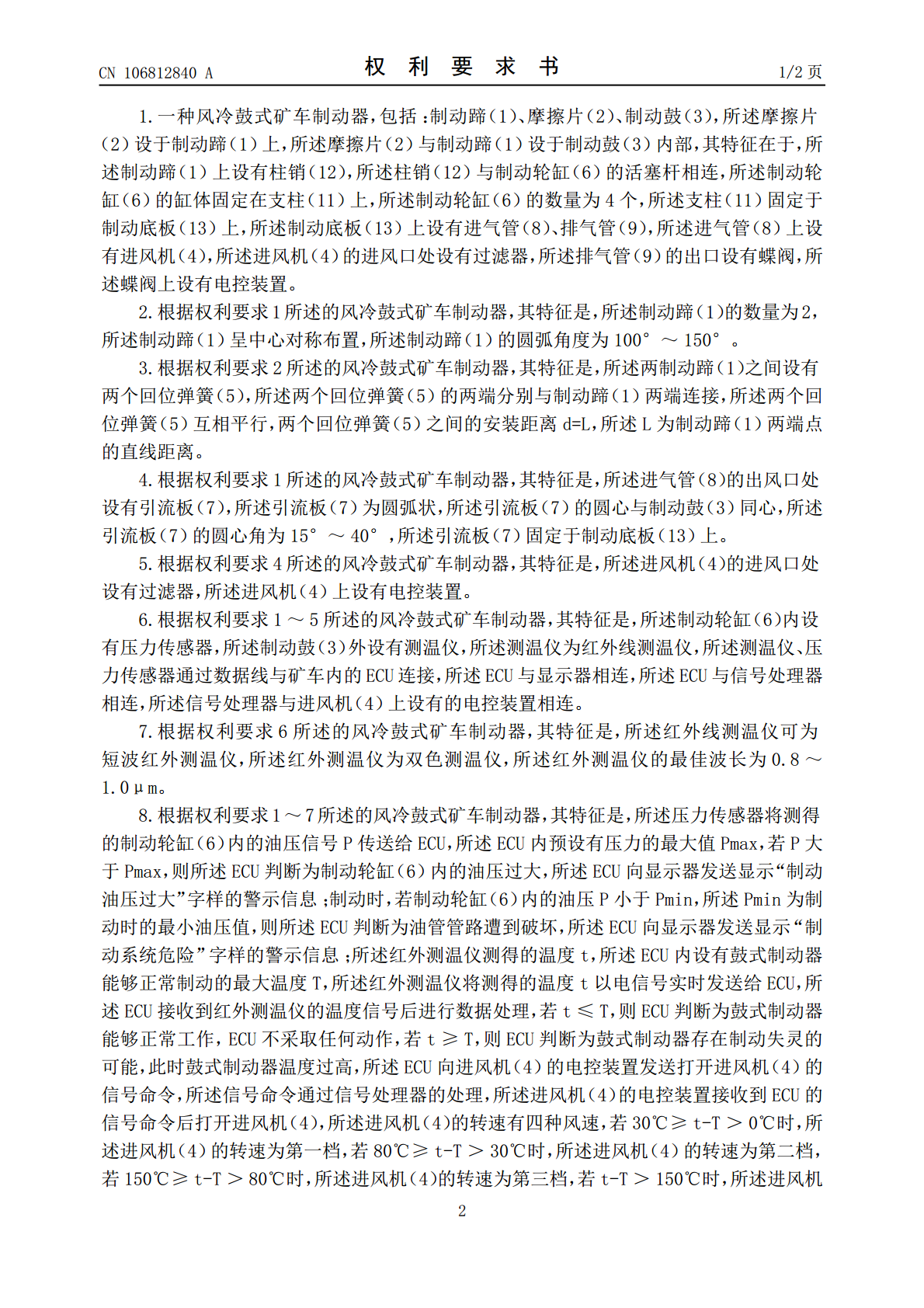

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106812840A(43)申请公布日2017.06.09(21)申请号201510857550.X(22)申请日2015.11.30(71)申请人成都九十度工业产品设计有限公司地址610000四川省成都市武侯区武侯新城管委会武科东一路15号2栋1单元2层231号(72)发明人李燕(74)专利代理机构成都九鼎天元知识产权代理有限公司51214代理人徐宏(51)Int.Cl.F16D65/827(2006.01)F16D66/00(2006.01)权利要求书2页说明书5页附图1页(54)发明名称一种风冷鼓式矿车制动器(57)摘要本发明公开了一种风冷鼓式矿车制动器，包括：制动蹄、摩擦片、制动鼓，所述摩擦片设于制动蹄上，所述摩擦片与制动蹄设于制动鼓内部，所述制动蹄上设有柱销，所述柱销与制动轮缸的活塞杆相连，所述制动轮缸的缸体固定在支柱上，所述制动轮缸的数量为4个，所述支柱固定于制动底板上，所述制动底板上设有进气管、排气管，所述进气管上设有进风机，所述进风机的进风口处设有过滤器，所述排气管的出口设有蝶阀，所述蝶阀上设有电控装置。本发明的目的在于提供一种带有多制动轮缸、具有自动散热系统、具有高温警示功能的风冷鼓式矿车制动器，这种制动器具有在长时、长距离制动后任然具有较好的制动效果，对制动后的热量迅速排出的功能。CN106812840ACN106812840A权利要求书1/2页1.一种风冷鼓式矿车制动器，包括：制动蹄（1）、摩擦片（2）、制动鼓（3），所述摩擦片（2）设于制动蹄（1）上，所述摩擦片（2）与制动蹄（1）设于制动鼓（3）内部，其特征在于，所述制动蹄（1）上设有柱销（12），所述柱销（12）与制动轮缸（6）的活塞杆相连，所述制动轮缸（6）的缸体固定在支柱（11）上，所述制动轮缸（6）的数量为4个，所述支柱（11）固定于制动底板（13）上，所述制动底板（13）上设有进气管（8）、排气管（9），所述进气管（8）上设有进风机（4），所述进风机（4）的进风口处设有过滤器，所述排气管（9）的出口设有蝶阀，所述蝶阀上设有电控装置。2.根据权利要求1所述的风冷鼓式矿车制动器，其特征是，所述制动蹄（1）的数量为2，所述制动蹄（1）呈中心对称布置，所述制动蹄（1）的圆弧角度为100°～150°。3.根据权利要求2所述的风冷鼓式矿车制动器，其特征是，所述两制动蹄（1）之间设有两个回位弹簧（5），所述两个回位弹簧（5）的两端分别与制动蹄（1）两端连接，所述两个回位弹簧（5）互相平行，两个回位弹簧（5）之间的安装距离d=L，所述L为制动蹄（1）两端点的直线距离。4.根据权利要求1所述的风冷鼓式矿车制动器，其特征是，所述进气管（8）的出风口处设有引流板（7），所述引流板（7）为圆弧状，所述引流板（7）的圆心与制动鼓（3）同心，所述引流板（7）的圆心角为15°～40°，所述引流板（7）固定于制动底板（13）上。5.根据权利要求4所述的风冷鼓式矿车制动器，其特征是，所述进风机（4）的进风口处设有过滤器，所述进风机（4）上设有电控装置。6.根据权利要求1～5所述的风冷鼓式矿车制动器，其特征是，所述制动轮缸（6）内设有压力传感器，所述制动鼓（3）外设有测温仪，所述测温仪为红外线测温仪，所述测温仪、压力传感器通过数据线与矿车内的ECU连接，所述ECU与显示器相连，所述ECU与信号处理器相连，所述信号处理器与进风机（4）上设有的电控装置相连。7.根据权利要求6所述的风冷鼓式矿车制动器，其特征是，所述红外线测温仪可为短波红外测温仪，所述红外测温仪为双色测温仪，所述红外测温仪的最佳波长为0.8～1.0μm。8.根据权利要求1～7所述的风冷鼓式矿车制动器，其特征是，所述压力传感器将测得的制动轮缸（6）内的油压信号P传送给ECU，所述ECU内预设有压力的最大值Pmax，若P大于Pmax，则所述ECU判断为制动轮缸（6）内的油压过大，所述ECU向显示器发送显示“制动油压过大”字样的警示信息；制动时，若制动轮缸（6）内的油压P小于Pmin，所述Pmin为制动时的最小油压值，则所述ECU判断为油管管路遭到破坏，所述ECU向显示器发送显示“制动系统危险”字样的警示信息；所述红外测温仪测得的温度t，所述ECU内设有鼓式制动器能够正常制动的最大温度T，所述红外测温仪将测得的温度t以电信号实时发送给ECU，所述ECU接收到红外测温仪的温度信号后进行数据处理，若t≤T，则ECU判断为鼓式制动器能够正常工作，ECU不采取任何动作，若t≥T，则ECU判断为鼓式制动器存在制动失灵的可能，此时鼓式制动器温度过高，所述ECU向进风机（4）的电控装置发送打开进风机（4）的信号命令，所述信号命令通过信号处理器的处理，所述进风机
