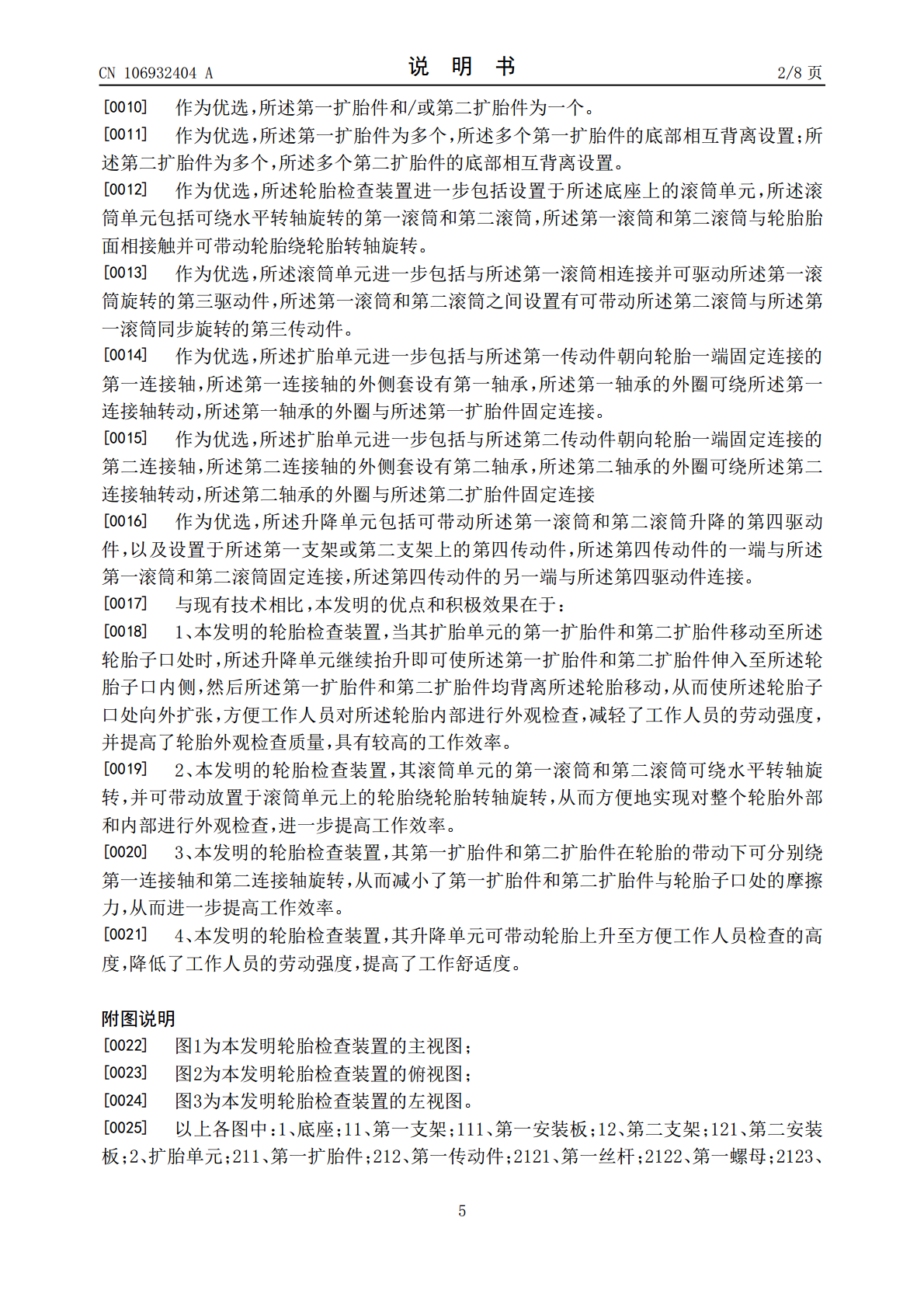

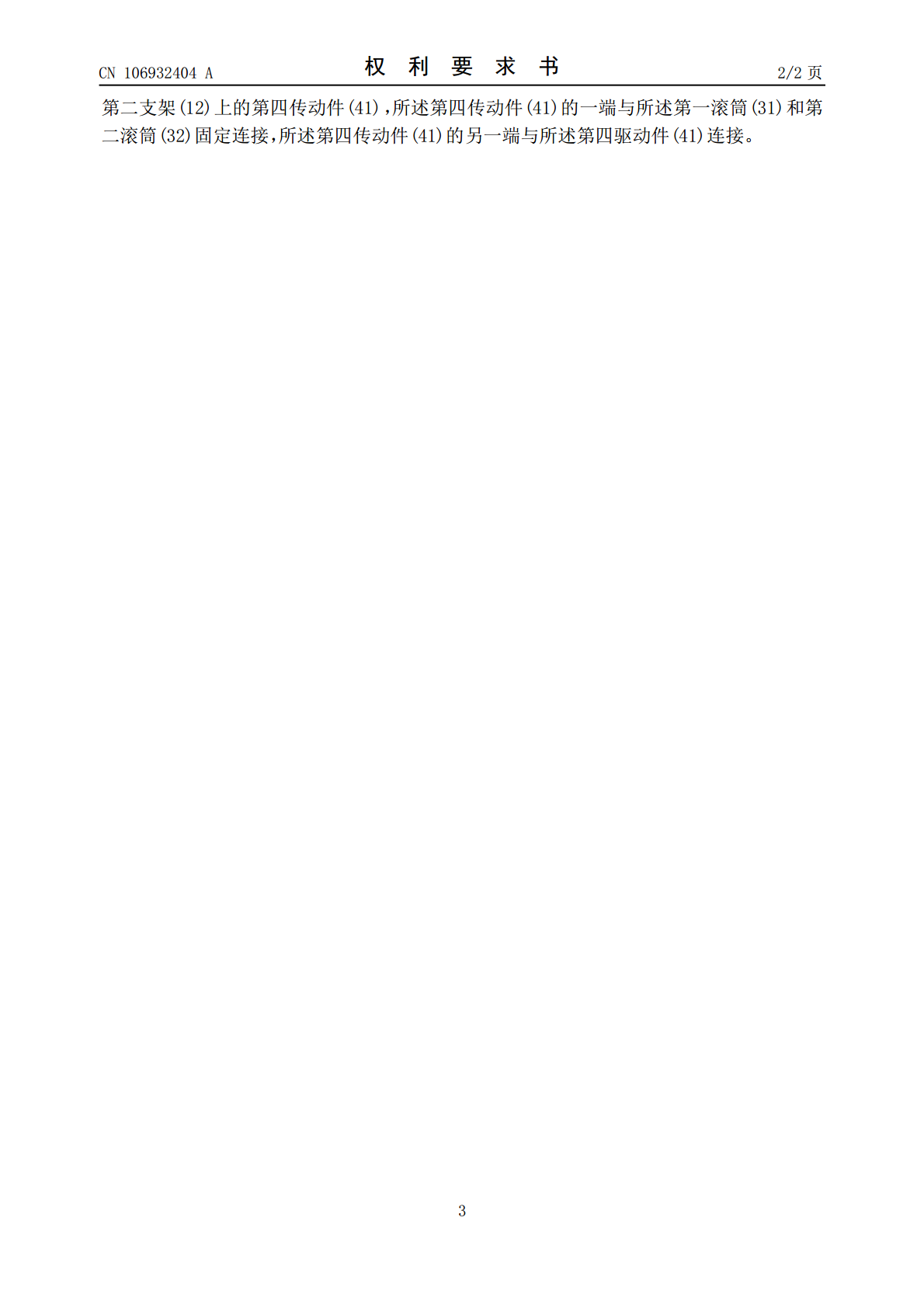

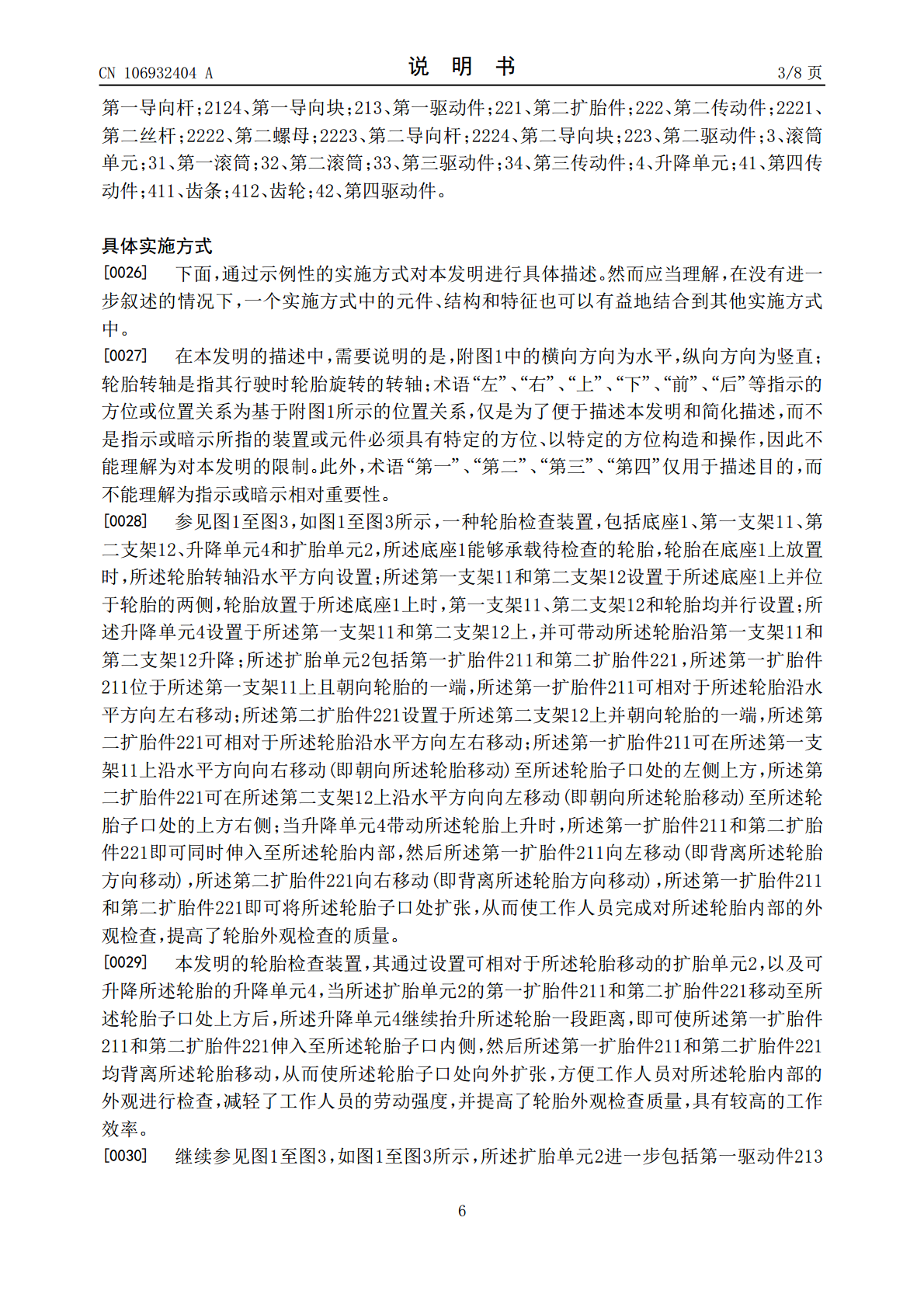

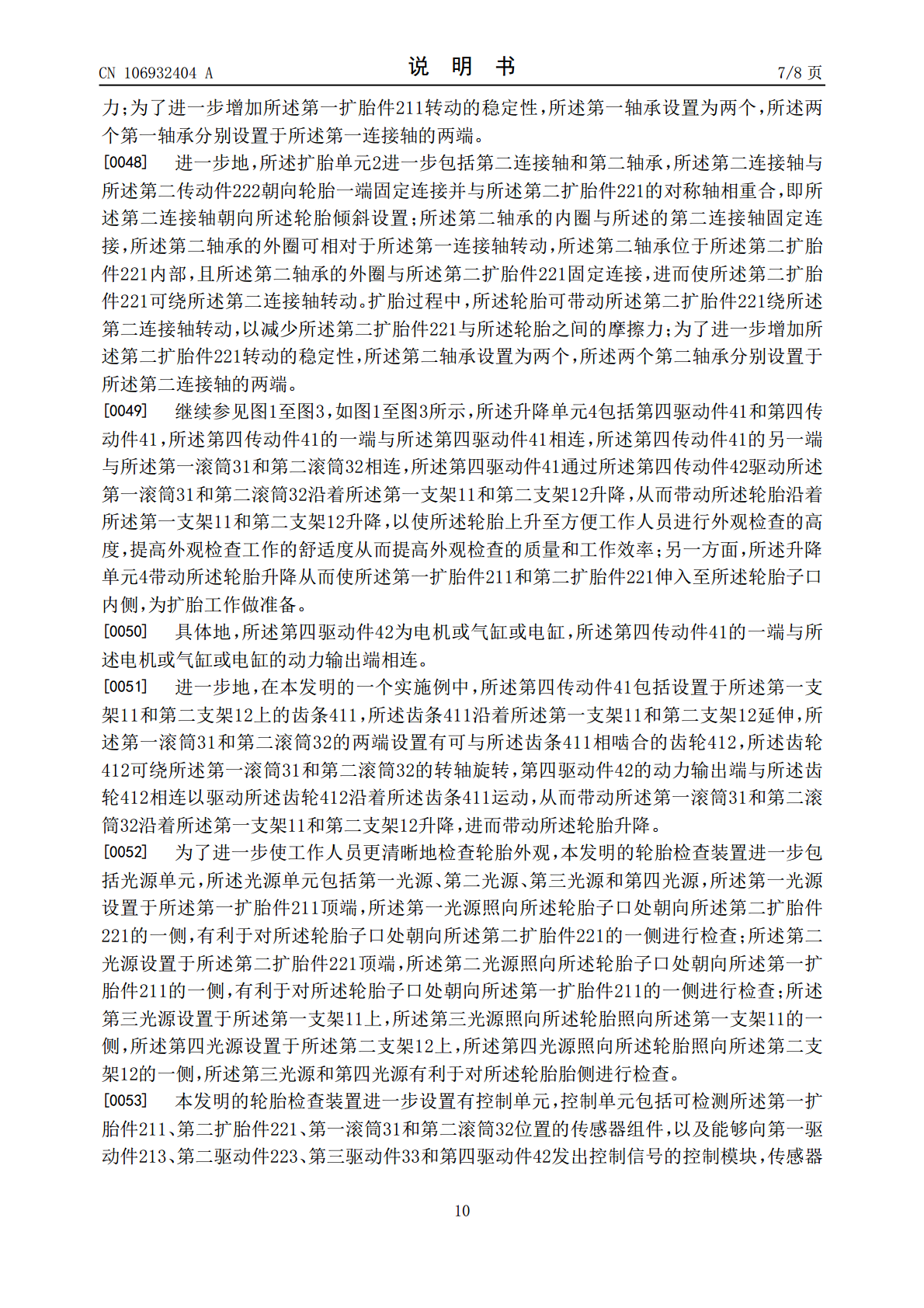

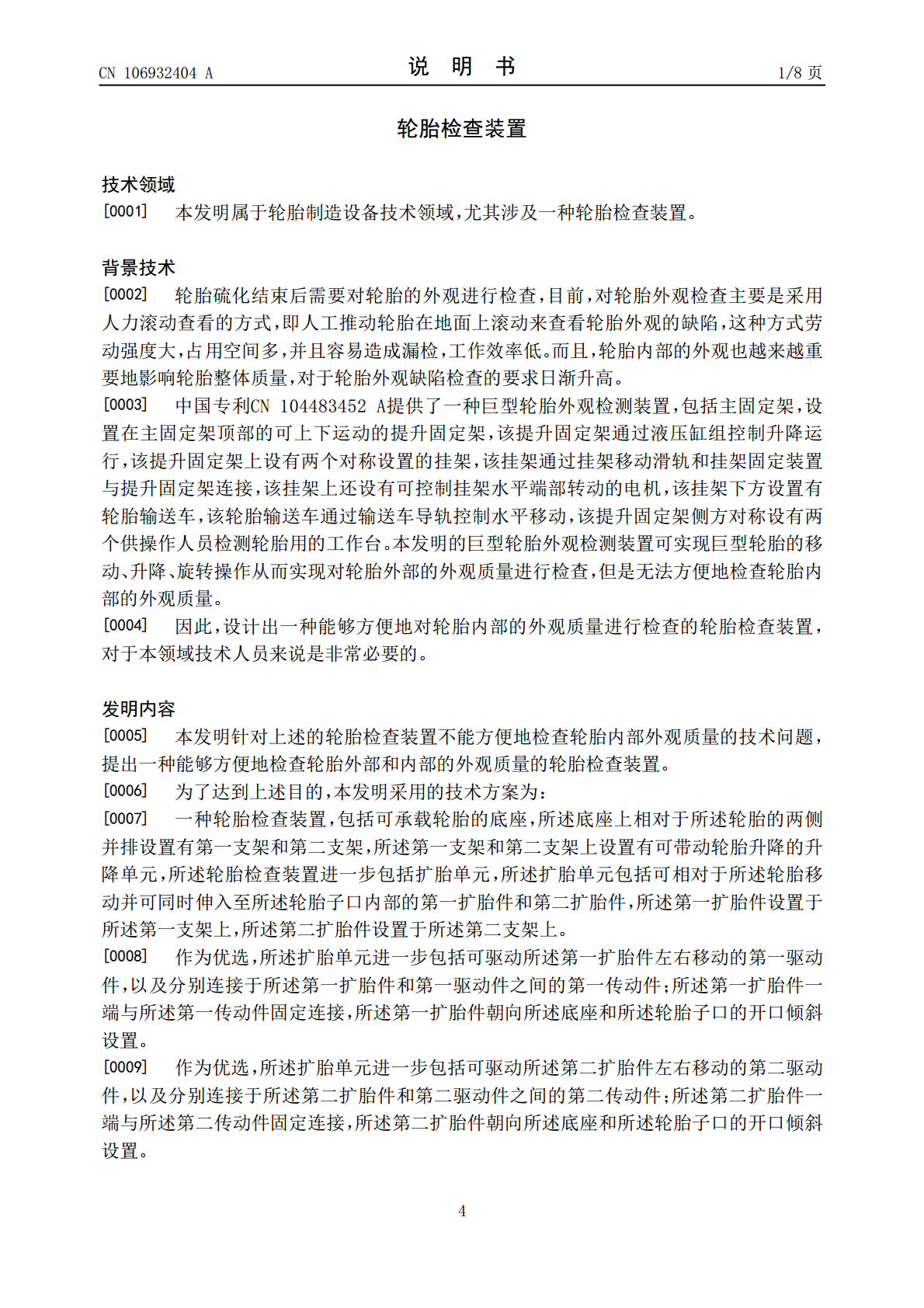

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106932404A(43)申请公布日2017.07.07(21)申请号201710281771.6(22)申请日2017.04.26(71)申请人青岛万龙智控科技有限公司地址266000山东省青岛市郑州路3号(72)发明人周学环张晓伦王鹏飞段太瑞(74)专利代理机构青岛联信知识产权代理事务所37227代理人张媛媛段秀瑛(51)Int.Cl.G01N21/88(2006.01)权利要求书2页说明书8页附图3页(54)发明名称轮胎检查装置(57)摘要本发明提出一种轮胎检查装置，包括可承载轮胎的底座，所述底座上相对于所述轮胎的两侧并排设置有第一支架和第二支架，所述第一支架和第二支架上设置有可带动轮胎升降的升降单元，所述轮胎检查装置进一步包括扩胎单元，所述扩胎单元包括可相对于所述轮胎移动并可同时伸入至所述轮胎子口内部的第一扩胎件和第二扩胎件，所述第一扩胎件设置于所述第一支架上，所述第二扩胎件设置于所述第二支架上；所述第一扩胎件和第二扩胎件可移动至所述轮胎子口处上方，所述升降单元继续抬升所述轮胎，即可使所述第一扩胎件和第二扩胎件伸入至所述轮胎子口内侧，然后所述第一扩胎件和第二扩胎件均可背离所述轮胎移动，从而使所述轮胎子口处向外扩张，便于对轮胎内部进行检查。CN106932404ACN106932404A权利要求书1/2页1.一种轮胎检查装置，包括可承载轮胎的底座(1)，所述底座(1)上相对于所述轮胎的两侧并排设置有第一支架(11)和第二支架(12)，所述第一支架(11)和第二支架(12)上设置有可带动轮胎升降的升降单元(4)，其特征在于：所述轮胎检查装置进一步包括扩胎单元(2)，所述扩胎单元(2)包括可相对于所述轮胎移动并可同时伸入至所述轮胎子口内部的第一扩胎件(211)和第二扩胎件(221)，所述第一扩胎件(211)设置于所述第一支架(11)上，所述第二扩胎件(221)设置于所述第二支架(12)上。2.根据权利要求1所述的轮胎检查装置，其特征在于：所述扩胎单元(2)进一步包括可驱动所述第一扩胎件(211)左右移动的第一驱动件(213)，以及分别连接于所述第一扩胎件(211)和第一驱动件(213)之间的第一传动件(212)；所述第一扩胎件(211)一端与所述第一传动件(212)固定连接，所述第一扩胎件(211)朝向所述底座(1)和所述轮胎子口的开口倾斜设置。3.根据权利要求1所述的轮胎检查装置，其特征在于：所述扩胎单元(2)进一步包括可驱动所述第二扩胎件(221)左右移动的第二驱动件(223)，以及分别连接于所述第二扩胎件(221)和第二驱动件(223)之间的第二传动件(222)；所述第二扩胎件(221)一端与所述第二传动件(222)固定连接，所述第二扩胎件(221)朝向所述底座(1)和所述轮胎子口的开口倾斜设置。4.根据权利要求1-3任一项所述的轮胎检查装置，其特征在于：所述第一扩胎件(211)和/或第二扩胎件(221)为一个。5.根据权利要求1-3任一项所述的轮胎检查装置，其特征在于：所述第一扩胎件(211)为多个，所述多个第一扩胎件(211)的底部相互背离设置；所述第二扩胎件(221)为多个，所述多个第二扩胎件(221)的底部相互背离设置。6.根据权利要求1所述的轮胎检查装置，其特征在于：所述轮胎检查装置进一步包括设置于所述底座(1)上的滚筒单元(3)，所述滚筒单元(3)包括可绕水平转轴旋转的第一滚筒(31)和第二滚筒(32)，所述第一滚筒(31)和第二滚筒(32)与轮胎胎面相接触并可带动轮胎绕轮胎转轴旋转。7.根据权利要求6所述的轮胎检查装置，其特征在于：所述滚筒单元(3)进一步包括与所述第一滚筒(31)相连接并可驱动所述第一滚筒(31)旋转的第三驱动件(33)，所述第一滚筒(31)和第二滚筒(32)之间设置有可带动所述第二滚筒(32)与所述第一滚筒(31)同步旋转的第三传动件(34)。8.根据权利要求6所述的轮胎检查装置，其特征在于：所述扩胎单元(2)进一步包括与所述第一传动件(212)朝向轮胎一端固定连接的第一连接轴，所述第一连接轴的外侧套设有第一轴承，所述第一轴承的外圈可绕所述第一连接轴转动，所述第一轴承的外圈与所述第一扩胎件(211)固定连接。9.根据权利要求6所述的轮胎检查装置，其特征在于：所述扩胎单元(2)进一步包括与所述第二传动件(222)朝向轮胎一端固定连接的第二连接轴，所述第二连接轴的外侧套设有第二轴承，所述第二轴承的外圈可绕所述第二连接轴转动，所述第二轴承的外圈与所述第二扩胎件(221)固定连接。10.根据权利要求6所述的轮胎检查装置，其特征在于：所述升降单元(4)包括可带动所述第一滚筒(31)和第二滚筒(32)升降的第四驱动件(
