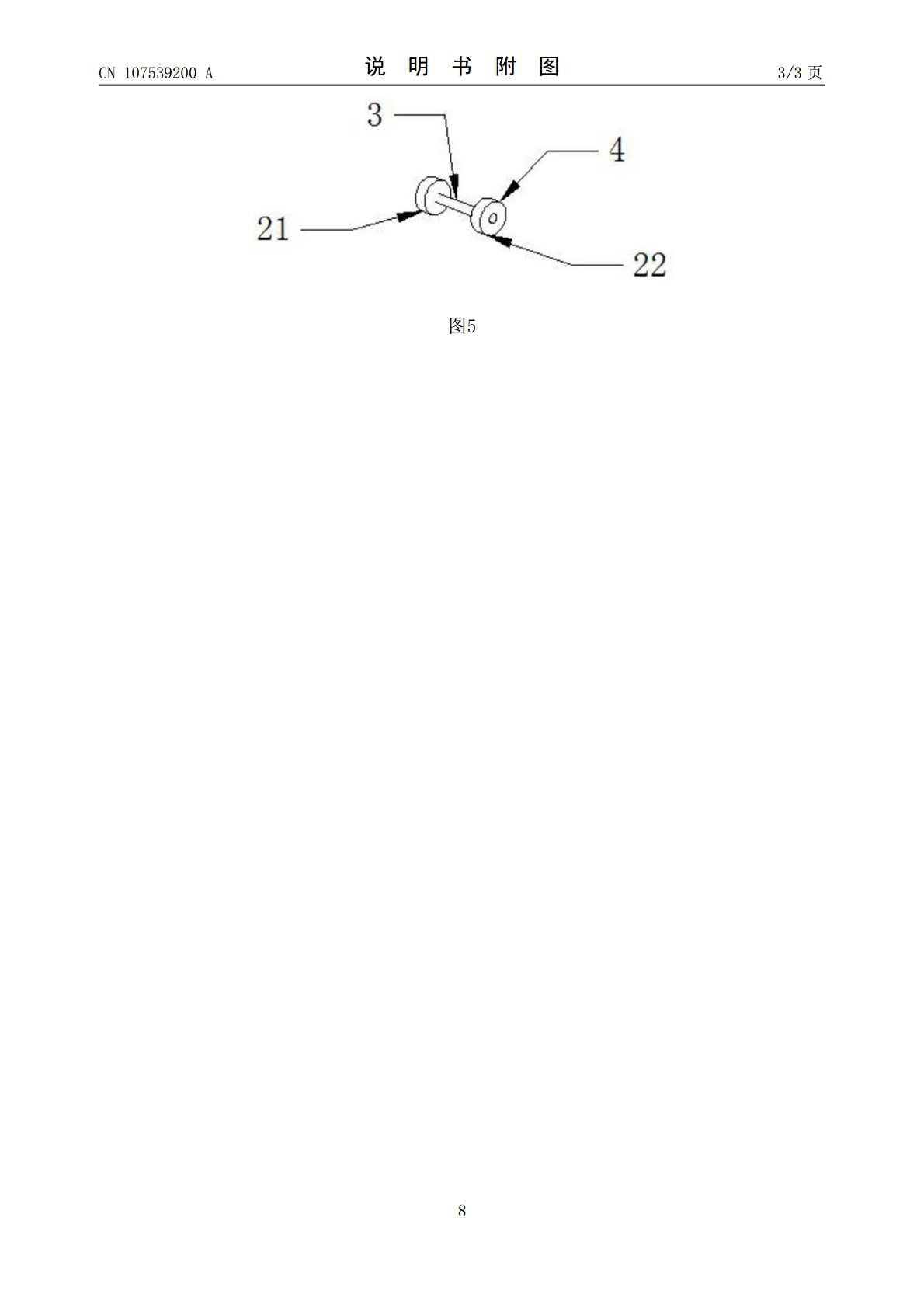

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107539200A(43)申请公布日2018.01.05(21)申请号201710789512.4(22)申请日2017.09.05(71)申请人佛山市道道电子科技有限公司地址528225广东省佛山市南海区狮山镇罗村华南电光源灯饰城内第C座426号(72)发明人冯伟锋(74)专利代理机构汕头市南粤专利商标事务所(特殊普通合伙)44301代理人丁仁霞(51)Int.Cl.B60P3/335(2006.01)B60F3/00(2006.01)权利要求书1页说明书3页附图3页(54)发明名称一种水陆两栖露营箱(57)摘要一种水陆两栖露营箱，包括了：箱体、脚架、车轮与车轴，所述箱体主要有外壳、盖合门、伸缩杆、牵引杆、窗户、天窗构成，所述盖合门上方通过活页板与外壳的顶部枢轴连接，所述伸缩杆一端连接着盖合门，另一端连接着外壳，起到支撑盖合门的作用，所述外壳上设置有与盖合门匹配的凹槽，在外壳的前侧设置有踏板端，此外，所述外壳是塑料制作，使箱体可浮在水面上；所述的车轮有左轮与右轮，左轮与右轮通过车轴连接，形成一个双轮车轴，所述的双轮车轴设置在所述箱体的下方；所述脚架与踏板端转动连接，脚架上设置有横杆，脚架在下放后，通过横杆与牵引杆卡位，固定脚架的位置，经固定的脚架与左车轮、右车轮形成三角关系，增大水平面上的稳定性。CN107539200ACN107539200A权利要求书1/1页1.一种水陆两栖露营箱，其特征在于，其包括了：箱体（1），主要由外壳（11）、盖合门（12）、伸缩杆（13）、牵引杆（14）、窗户（15）、天窗（16）构成，所述的盖合门（12）上方通过活页板（121）与外壳（11）的顶部枢轴连接，所述的伸缩杆（13）一端连接着盖合门（12），另一端连接着外壳（11），起到支撑盖合门（12）的作用，所述外壳（11）上设置有与盖合门（12）匹配的凹槽（122），在外壳（11）的前侧设置有踏板端（111），其中，牵引杆（14）设置在踏板端（111），并且所述牵引杆（14）是可拉伸的，此外，所述外壳（11）是塑料制作，极其轻便，使箱体（1）可浮在水面上；车轮（2）与车轴（3），所述的车轮（2）有左轮（21）与右轮（22），左轮（21）与右轮（22）通过车轴（3）连接，形成一个双轮车轴（4），所述的双轮车轴（4）设置在所述箱体的下方；脚架（5），所述脚架（5）与踏板端（111）转动连接，脚架（5）上设置有横杆（51），脚架（5）在下放后，通过横杆（51）与牵引杆（14）的卡位，可固定脚架（5）的位置，经固定的脚架（5）与左车轮（21）、右车轮（22）形成三角关系，增大水平面上的稳定性。2.根据权利要求1所述的一种水陆两栖露营箱，其特征在于：所述的箱体（1）上还设置有扶手（17），所述的扶手（17）分为左扶手（171）与右扶手（172），左扶手（171）与右扶手（172）是关于盖合门（12）对称的。3.根据权利要求2所述的一种水陆两栖露营箱，其特征在于：所述的扶手（17）上设置有防滑条纹（173）。4.根据权利要求1所述的一种水陆两栖露营箱，其特征在于：所述的盖合门（12）的外侧至少设置有一个把手（123），所述的把手（123）是凹槽式的把手（123），设置于盖合门（12）的下端。5.根据权利要求1或4所述的一种水陆两栖露营箱，其特征在于：所述的盖合门（12）上还设置有透明的观察窗（124），所述的观察窗（124）上还贴有太阳膜。6.根据权利要求5所述的一种水陆两栖露营箱，其特征在于：所述的盖合门（12）的内侧至少设置有一个搭扣装置（125），搭扣装置（125）适用于从箱体（1）内部锁门。7.根据权利要求1所述的一种水陆两栖露营箱，其特征在于：所述的箱体（1）内部设置有一对沙发（18），所述的沙发（18）是关于所述天窗（16）左右对称的，并且与箱体（1）是固定连接的。8.根据权利要求1所述的一种水陆两栖露营箱，其特征在于：所述的天窗（16）是折叠式的，天窗（16）设置在外壳顶部（112）延伸至外壳后侧面（113）。9.根据权利要求1所述的一种水陆两栖露营箱，其特征在于：所述天窗（15）设置在外壳顶部（112）的一端是固定的，设置在外壳后侧面（113）的一端是可活动的，即，天窗的拉动只能从后侧面（113）拉开。10.根据权利要求1所述的一种水陆两栖露营箱，其特征在于：所述的箱体（1）内部的空间被设计为可容纳一人或多人的身体。2CN107539200A说明书1/3页一种水陆两栖露营箱技术领域[0001]本发明涉及一种野外旅行用具，提供了一种水陆两栖露营箱。背景技术[0002]外出野营经常会受到外界的干扰，例如，蚊虫的叮咬、天气的变化、降雨等一系列的问题，就以往的技术手段
