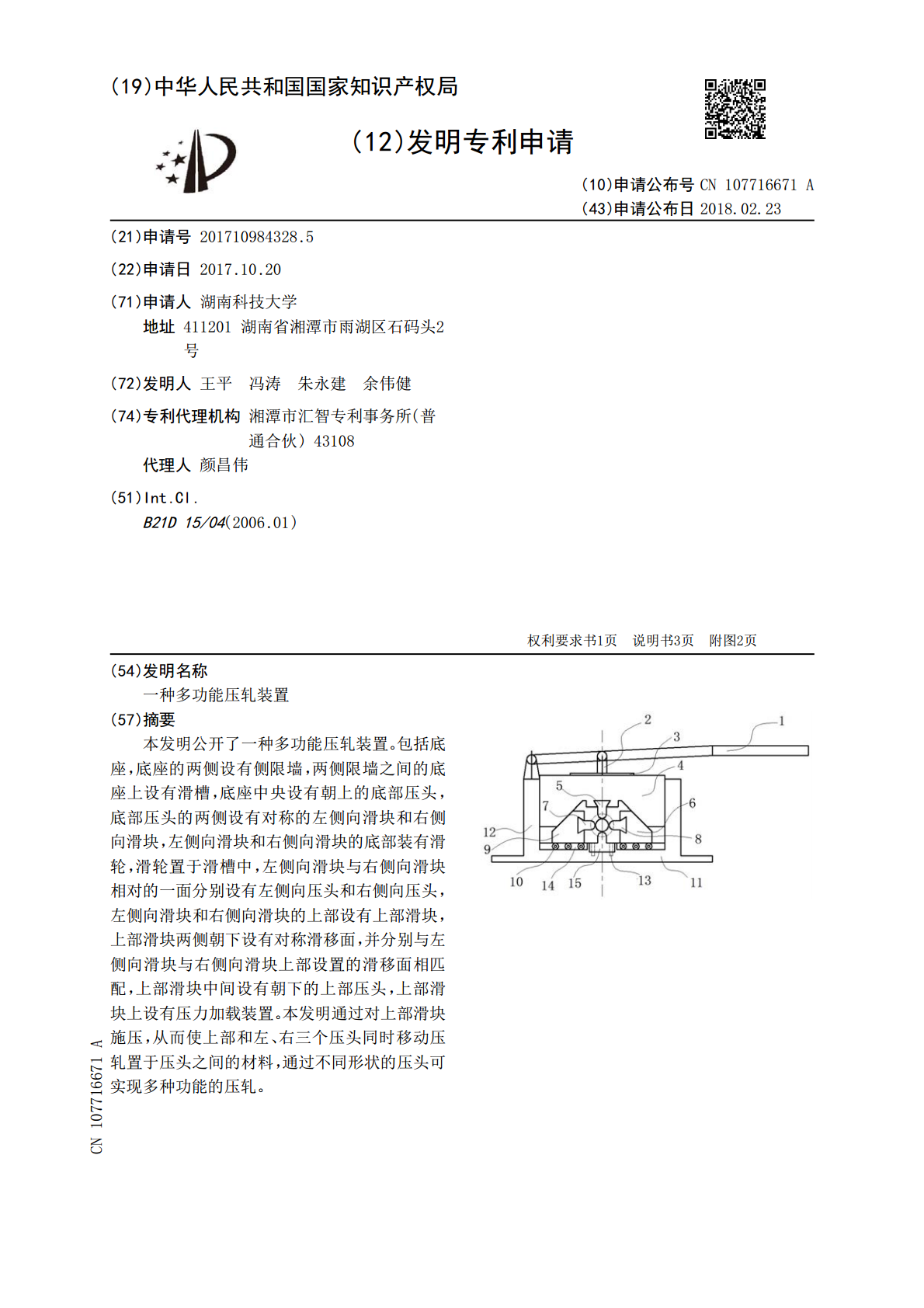

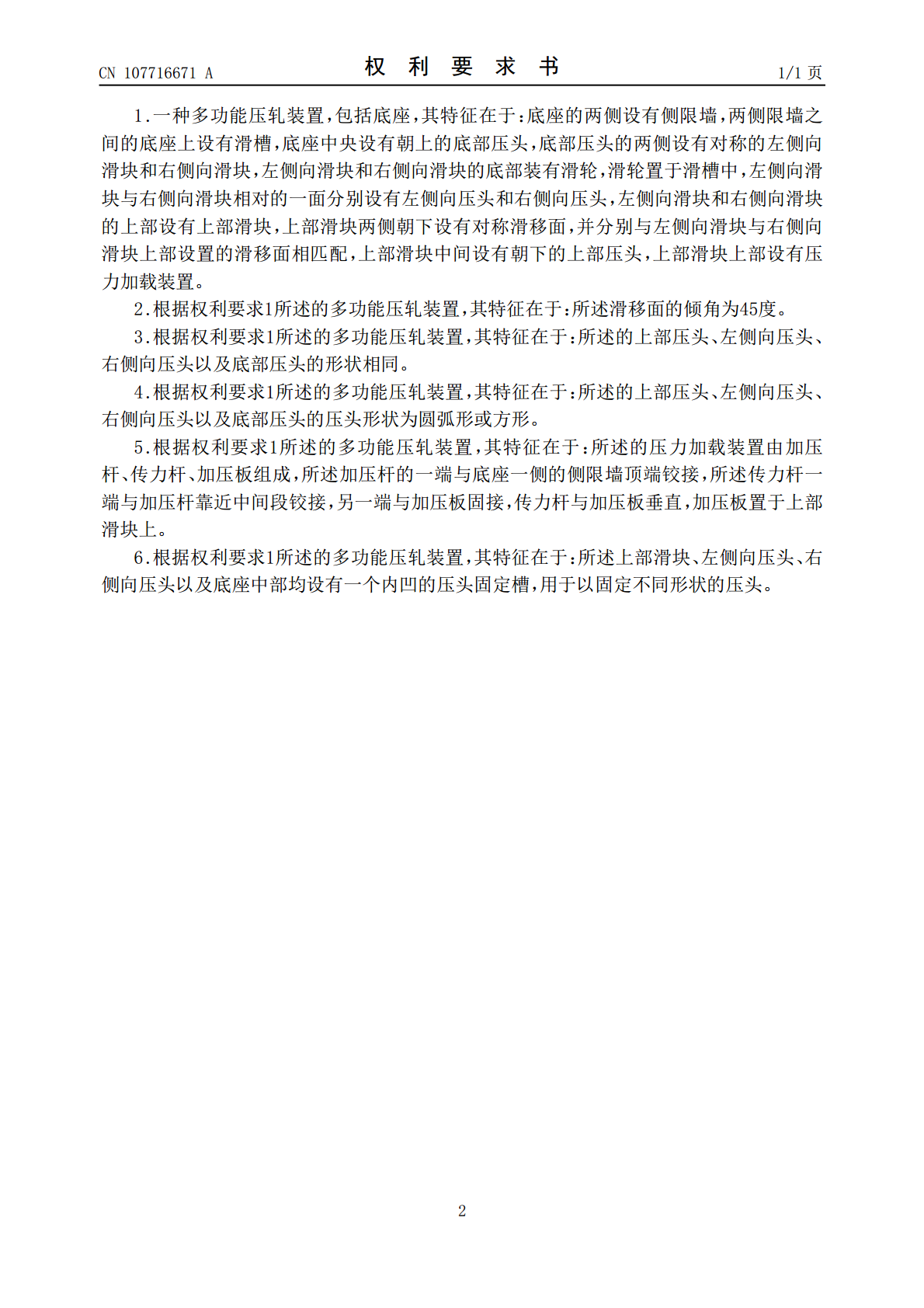

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107716671A(43)申请公布日2018.02.23(21)申请号201710984328.5(22)申请日2017.10.20(71)申请人湖南科技大学地址411201湖南省湘潭市雨湖区石码头2号(72)发明人王平冯涛朱永建余伟健(74)专利代理机构湘潭市汇智专利事务所(普通合伙)43108代理人颜昌伟(51)Int.Cl.B21D15/04(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种多功能压轧装置(57)摘要本发明公开了一种多功能压轧装置。包括底座，底座的两侧设有侧限墙，两侧限墙之间的底座上设有滑槽，底座中央设有朝上的底部压头，底部压头的两侧设有对称的左侧向滑块和右侧向滑块，左侧向滑块和右侧向滑块的底部装有滑轮，滑轮置于滑槽中，左侧向滑块与右侧向滑块相对的一面分别设有左侧向压头和右侧向压头，左侧向滑块和右侧向滑块的上部设有上部滑块，上部滑块两侧朝下设有对称滑移面，并分别与左侧向滑块与右侧向滑块上部设置的滑移面相匹配，上部滑块中间设有朝下的上部压头，上部滑块上设有压力加载装置。本发明通过对上部滑块施压，从而使上部和左、右三个压头同时移动压轧置于压头之间的材料，通过不同形状的压头可实现多种功能的压轧。CN107716671ACN107716671A权利要求书1/1页1.一种多功能压轧装置，包括底座，其特征在于：底座的两侧设有侧限墙，两侧限墙之间的底座上设有滑槽，底座中央设有朝上的底部压头，底部压头的两侧设有对称的左侧向滑块和右侧向滑块，左侧向滑块和右侧向滑块的底部装有滑轮，滑轮置于滑槽中，左侧向滑块与右侧向滑块相对的一面分别设有左侧向压头和右侧向压头，左侧向滑块和右侧向滑块的上部设有上部滑块，上部滑块两侧朝下设有对称滑移面，并分别与左侧向滑块与右侧向滑块上部设置的滑移面相匹配，上部滑块中间设有朝下的上部压头，上部滑块上部设有压力加载装置。2.根据权利要求1所述的多功能压轧装置，其特征在于：所述滑移面的倾角为45度。3.根据权利要求1所述的多功能压轧装置，其特征在于：所述的上部压头、左侧向压头、右侧向压头以及底部压头的形状相同。4.根据权利要求1所述的多功能压轧装置，其特征在于：所述的上部压头、左侧向压头、右侧向压头以及底部压头的压头形状为圆弧形或方形。5.根据权利要求1所述的多功能压轧装置，其特征在于：所述的压力加载装置由加压杆、传力杆、加压板组成，所述加压杆的一端与底座一侧的侧限墙顶端铰接，所述传力杆一端与加压杆靠近中间段铰接，另一端与加压板固接，传力杆与加压板垂直，加压板置于上部滑块上。6.根据权利要求1所述的多功能压轧装置，其特征在于：所述上部滑块、左侧向压头、右侧向压头以及底座中部均设有一个内凹的压头固定槽，用于以固定不同形状的压头。2CN107716671A说明书1/3页一种多功能压轧装置技术领域[0001]本发明涉及一种多功能压轧装置。背景技术[0002]在工程实际中常常需要将标准杆件的局部压轧为特殊的形状，以实现特殊的功能。例如，发明专利“一种大变形恒阻周期性让压锚杆ZL201510362537.7”中需要将无缝钢管中间部位压轧为椭圆形（或方形）断面，钢管两端均保持原来的圆形断面。如果采用热轧工艺则需要专用的加热装置、夹持装置等，工序较为复杂且成本相对较高。发明内容[0003]为了解决上述技术问题，本发明提供一种结构简单、操作方便的多功能压轧装置。[0004]本发明解决上述技术问题采用的技术方案是：一种多功能压轧装置，包括底座，底座的两侧设有侧限墙，两侧限墙之间的底座上设有滑槽，底座中央设有朝上的底部压头，底部压头的两侧设有对称的左侧向滑块和右侧向滑块，左侧向滑块和右侧向滑块的底部装有滑轮，滑轮置于滑槽中，左侧向滑块与右侧向滑块相对的一面分别设有左侧向压头和右侧向压头，左侧向滑块和右侧向滑块的上部设有上部滑块，上部滑块两侧朝下设有对称滑移面，并分别与左侧向滑块与右侧向滑块上部设置的滑移面相匹配，上部滑块中间设有朝下的上部压头，上部滑块上部设有压力加载装置。[0005]上述的多功能压轧装置中，所述滑移面的倾角为45度。[0006]上述的多功能压轧装置中，所述的上部压头、左侧向压头、右侧向压头以及底部压头的形状相同。[0007]上述的多功能压轧装置中，所述的上部压头、左侧向压头、右侧向压头以及底部压头的压头形状为圆弧形或方形。[0008]上述的多功能压轧装置中，所述的压力加载装置由加压杆、传力杆、加压板组成，所述加压杆的一端与底座一侧的侧限顶端铰接，所述传力杆一端与加压杆靠近中间段铰接，另一端与加压板固接，传力杆与加压板垂直，加压板置于上部滑块上。[0009]上述的多功能压轧装置中，所述上部滑块、侧向滑块以及
