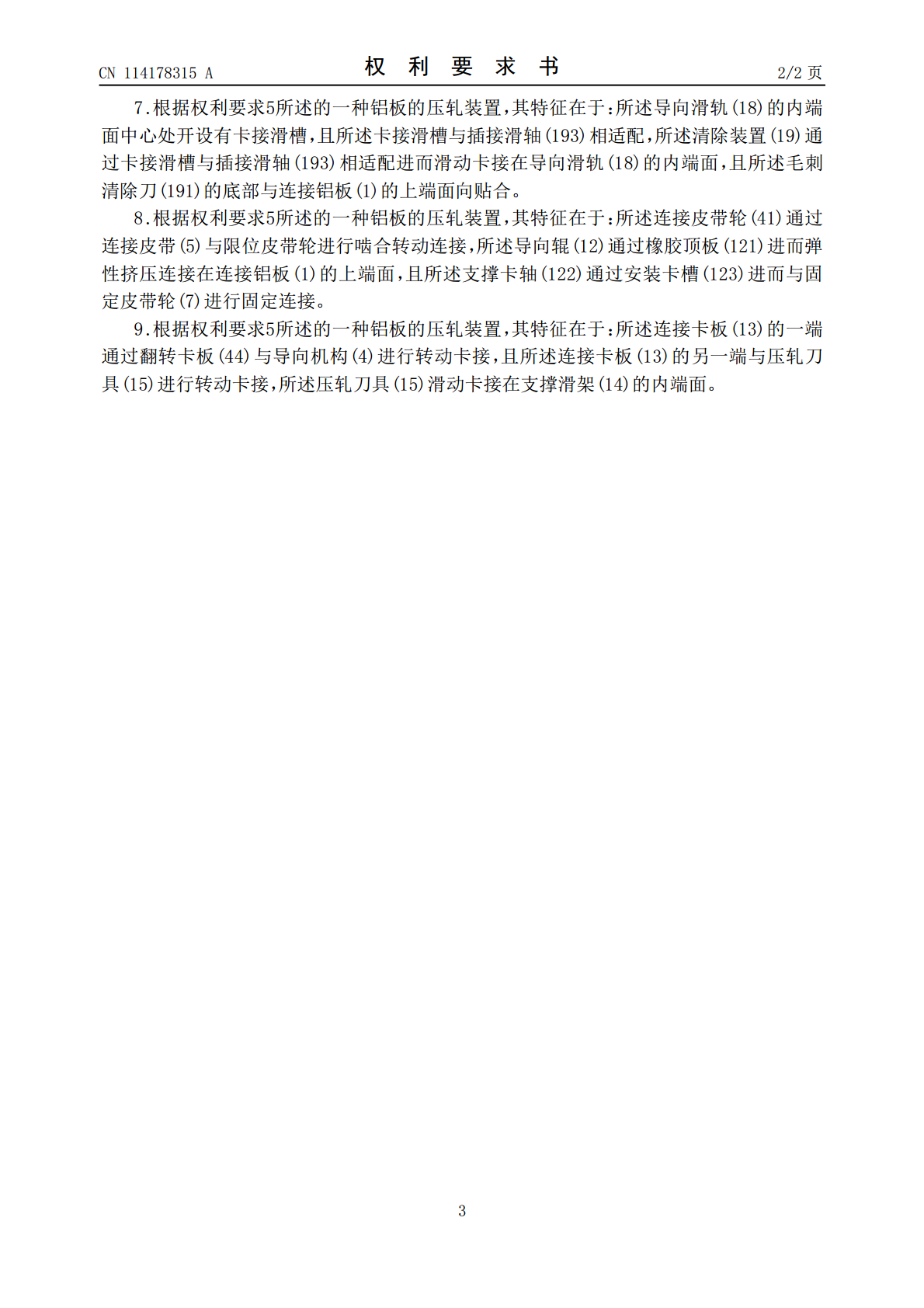

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN114178315A(43)申请公布日2022.03.15(21)申请号202111532360.2(22)申请日2021.12.15(71)申请人李永鹏地址313200浙江省湖州市德清县城东路德清泰达微电机有限公司(72)发明人李永鹏(51)Int.Cl.B21B1/22(2006.01)B21B15/00(2006.01)B21B39/02(2006.01)权利要求书2页说明书5页附图8页(54)发明名称一种铝板的压轧装置(57)摘要本发明公开一种铝板的压轧装置，包括连接铝板、导料架、支撑底板、导向机构、连接皮带、定位皮带、固定皮带轮、定位导料板、固定支板、弹簧支杆、连接盖板、导向辊、连接卡板、支撑滑架、压轧刀具、支撑机构、限位齿轮、导向滑轨和清除装置，所述支撑底板的上端面靠近前部处固定安装有用于支撑的支撑滑架。本发明能对连接铝板进行快速稳定的输送操作，且在对连接铝板进行输送的同时，能对连接铝板外部的凸起和毛刺进行快速稳定的去除操作，从而最大程度的提高对连接铝板进行加工的稳定性。CN114178315ACN114178315A权利要求书1/2页1.一种铝板的压轧装置，其特征在于：包括连接铝板(1)、导料架(2)、支撑底板(3)、导向机构(4)、连接皮带(5)、定位皮带(6)、固定皮带轮(7)、定位导料板(8)、固定支板(9)、弹簧支杆(10)、连接盖板(11)、导向辊(12)、连接卡板(13)、支撑滑架(14)、压轧刀具(15)、支撑机构(16)、限位齿轮(17)、导向滑轨(18)和清除装置(19)，所述支撑底板(3)的上端面靠近前部处固定安装有用于支撑的支撑滑架(14)，所述支撑滑架(14)的内端面中心处固定安装有用于支撑的导料架(2)，且位于所述支撑滑架(14)的后端面对称固定安装有两组用于限位的固定支板(9)，所述固定支板(9)的外端面均匀等距对称固定安装有四组用于支撑的弹簧支杆(10)，且所述固定支板(9)通过弹簧支杆(10)固定连接有连接盖板(11)，两组所述固定支板(9)的后端面中心处固定安装有用于导向的定位导料板(8)，所述定位导料板(8)与导料架(2)的内部滑动卡接有连接铝板(1)，且位于所述固定支板(9)的内端面均匀等距转动卡接有三组用于输料的导向辊(12)，所述导向辊(12)的一端固定连接有固定皮带轮(7)，且位于两侧的所述导向辊(12)的另一端固定安装有限位齿轮(17)，三组所述固定皮带轮(7)的外端面通过定位皮带(6)进行啮合转动连接，位于固定支板(9)的内端面对称转动卡接有两组用于导向的支撑机构(16)，且位于所述固定支板(9)的内端面正对于支撑机构(16)处固定安装有导向滑轨(18)，所述导向滑轨(18)的内端面通过支撑机构(16)滑动卡接有清除装置(19)，且所述清除装置(19)的底部与连接铝板(1)的外端面进行贴合连接，所述导料架(2)的内端面中心处固定安装有导向机构(4)，且所述导向机构(4)的外端面转动卡接有连接卡板(13)，所述导向机构(4)通过连接卡板(13)进而与压轧刀具(15)进行转动卡接，位于前端的所述固定皮带轮(7)外部固定连接有限位皮带轮，且所述导向机构(4)通过连接皮带(5)与限位皮带轮进行啮合转动连接。2.根据权利要求1所述的一种铝板的压轧装置，其特征在于：所述导向机构(4)包括连接皮带轮(41)、固定电机(42)、输出轴(43)和翻转卡板(44)，所述固定电机(42)的侧端面对称固定安装有输出轴(43)，且位于所述输出轴(43)的侧端面固定连接有用于导向的翻转卡板(44)，位于一侧的所述翻转卡板(44)的侧端面固定连接有连接皮带轮(41)。3.根据权利要求2所述的一种铝板的压轧装置，其特征在于：所述导向辊(12)包括橡胶顶板(121)、支撑卡轴(122)和安装卡槽(123)，所述支撑卡轴(122)的外端面均匀等距固定连接有用于导向的橡胶顶板(121)，且位于所述支撑卡轴(122)的侧端面中心处开设有用于安装的安装卡槽(123)。4.根据权利要求3所述的一种铝板的压轧装置，其特征在于：所述支撑机构(16)包括固定齿轮(161)、导向转轴(162)和定位滑槽(163)，所述导向转轴(162)的侧端面固定连接有用于传动的固定齿轮(161)，且位于所述导向转轴(162)的外端面开设有用于导向的定位滑槽(163)。5.根据权利要求4所述的一种铝板的压轧装置，其特征在于：所述清除装置(19)包括毛刺清除刀(191)、卡接滑板(192)和插接滑轴(193)，所述插接滑轴(193)的上端面中心处固定安装有用于限位的卡接滑板(192)，且位于所述插接滑轴(193)的下端面中心处固定连接有毛刺清除刀(191)。
