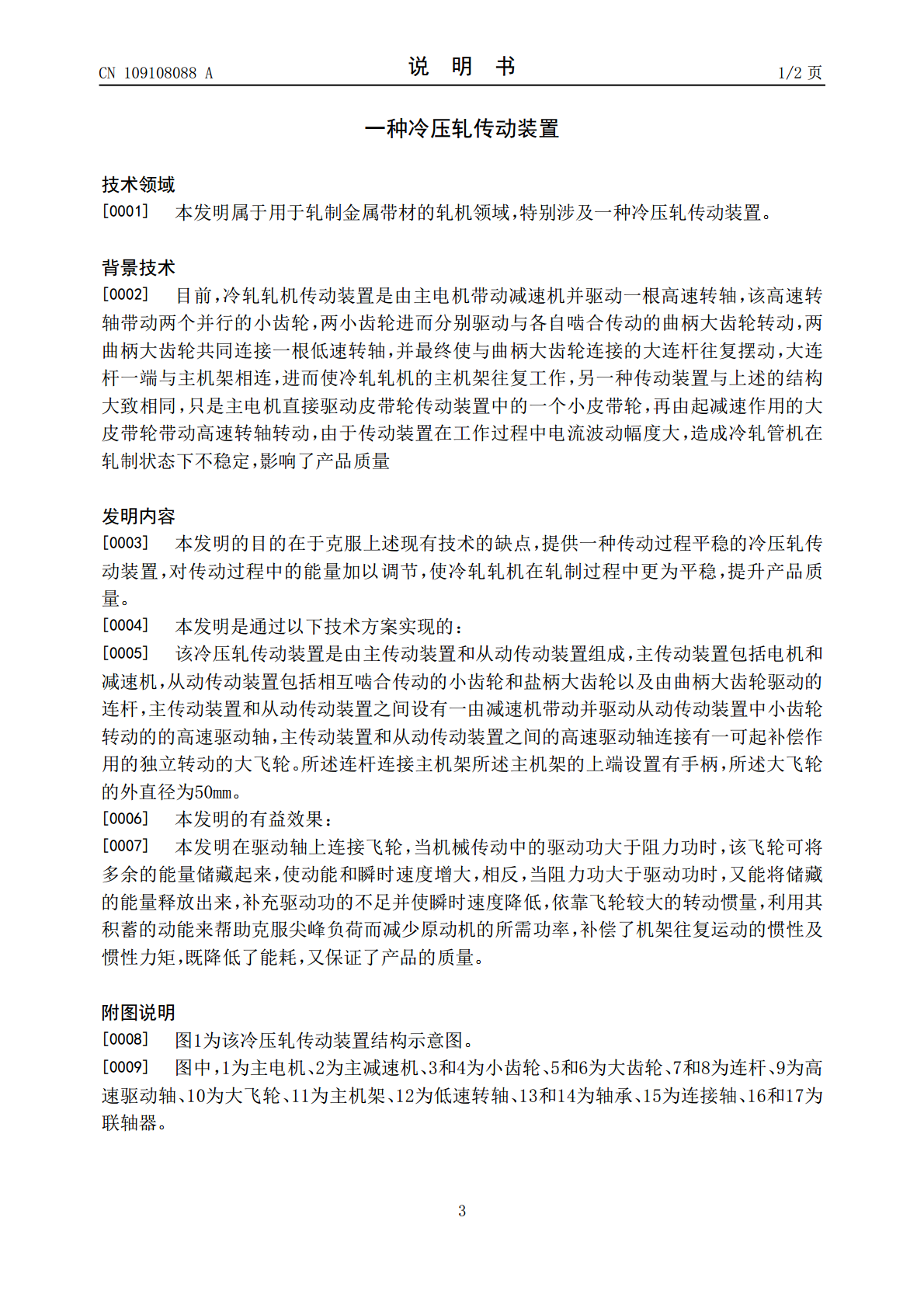

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109108088A(43)申请公布日2019.01.01(21)申请号201710483040.X(22)申请日2017.06.23(71)申请人西安曼海特工业技术有限公司地址710018陕西省西安市经开区凤城二路27号天心大厦10层1003室(72)发明人祁佰忱张明侠(51)Int.Cl.B21B35/12(2006.01)B21B35/14(2006.01)B21B35/00(2006.01)权利要求书1页说明书2页附图1页(54)发明名称一种冷压轧传动装置(57)摘要本发明涉及一种冷压轧传动装置，由主传动装置、从动传动装置及连接轴组成，主传动装置由主电机和主减速机构成，从动传动装置包括相互啮合传动的小齿轮和曲柄大齿轮以及由曲柄大齿轮驱动的横向设置的连杆组成。该双传动装置可通过飞轮将多余的能量储藏起来，使动能和瞬时速度增大，相反，当阻力功大于驱动功时，又能将储藏的能量释放出来，补充驱动功的不足并使瞬时速度降低，依靠飞轮较大的转动惯量，利用其积蓄的动能来帮助克服尖峰负荷而减少原动机的所需功率，补偿了机架往复运动的惯性及惯性力矩，既降低了能耗，又保证了产品的质量。CN109108088ACN109108088A权利要求书1/1页1.一种冷压轧传动装置，由主传动装置、从动传动装置及连接轴组成，其特征在于：主传动装置由主电机(1)和主减速机(2)构成，从动传动装置包括相互啮合传动的小齿轮(3)和曲柄大齿轮(5)以及由曲柄大齿轮驱动的横向设置的连杆(7)组成；主传动装置和从动传动装置之间的高速驱动轴(9)上连接有一起补偿作用的独立转动的大飞轮(10)；所述连杆(7)连接主机架(11)所述主机架(11)的上端设置有手柄，所述大飞轮(10)的外直径为50mm。2.根据权利要求1所述的冷压轧传动装置，其特征在于：所述大飞轮(10)通过轴承(13)设置于一个连接轴(15)上，所述连接轴的两端通过联轴器(16)分别与主减速机转轴(12)、高速驱动轴(9)连接。2CN109108088A说明书1/2页一种冷压轧传动装置技术领域[0001]本发明属于用于轧制金属带材的轧机领域，特别涉及一种冷压轧传动装置。背景技术[0002]目前，冷轧轧机传动装置是由主电机带动减速机并驱动一根高速转轴，该高速转轴带动两个并行的小齿轮，两小齿轮进而分别驱动与各自啮合传动的曲柄大齿轮转动，两曲柄大齿轮共同连接一根低速转轴，并最终使与曲柄大齿轮连接的大连杆往复摆动，大连杆一端与主机架相连，进而使冷轧轧机的主机架往复工作，另一种传动装置与上述的结构大致相同，只是主电机直接驱动皮带轮传动装置中的一个小皮带轮，再由起减速作用的大皮带轮带动高速转轴转动，由于传动装置在工作过程中电流波动幅度大，造成冷轧管机在轧制状态下不稳定，影响了产品质量发明内容[0003]本发明的目的在于克服上述现有技术的缺点，提供一种传动过程平稳的冷压轧传动装置，对传动过程中的能量加以调节，使冷轧轧机在轧制过程中更为平稳，提升产品质量。[0004]本发明是通过以下技术方案实现的：[0005]该冷压轧传动装置是由主传动装置和从动传动装置组成，主传动装置包括电机和减速机，从动传动装置包括相互啮合传动的小齿轮和盐柄大齿轮以及由曲柄大齿轮驱动的连杆，主传动装置和从动传动装置之间设有一由减速机带动并驱动从动传动装置中小齿轮转动的的高速驱动轴，主传动装置和从动传动装置之间的高速驱动轴连接有一可起补偿作用的独立转动的大飞轮。所述连杆连接主机架所述主机架的上端设置有手柄，所述大飞轮的外直径为50mm。[0006]本发明的有益效果：[0007]本发明在驱动轴上连接飞轮，当机械传动中的驱动功大于阻力功时，该飞轮可将多余的能量储藏起来，使动能和瞬时速度增大，相反，当阻力功大于驱动功时，又能将储藏的能量释放出来，补充驱动功的不足并使瞬时速度降低，依靠飞轮较大的转动惯量，利用其积蓄的动能来帮助克服尖峰负荷而减少原动机的所需功率，补偿了机架往复运动的惯性及惯性力矩，既降低了能耗，又保证了产品的质量。附图说明[0008]图1为该冷压轧传动装置结构示意图。[0009]图中，1为主电机、2为主减速机、3和4为小齿轮、5和6为大齿轮、7和8为连杆、9为高速驱动轴、10为大飞轮、11为主机架、12为低速转轴、13和14为轴承、15为连接轴、16和17为联轴器。3CN109108088A说明书2/2页具体实施方式[0010]下面根据附图1对本发明加以详细说明；[0011]冷压轧传动装置是由主传动装置和从动传动装置组成，主传动机构包括主电机1和主减速机2，从动传动装置包括相互啮合传动的两组小齿轮3、4和曲柄大齿轮5、6以及由曲柄大齿轮5、6分别驱动的横向设置的连杆7、8
