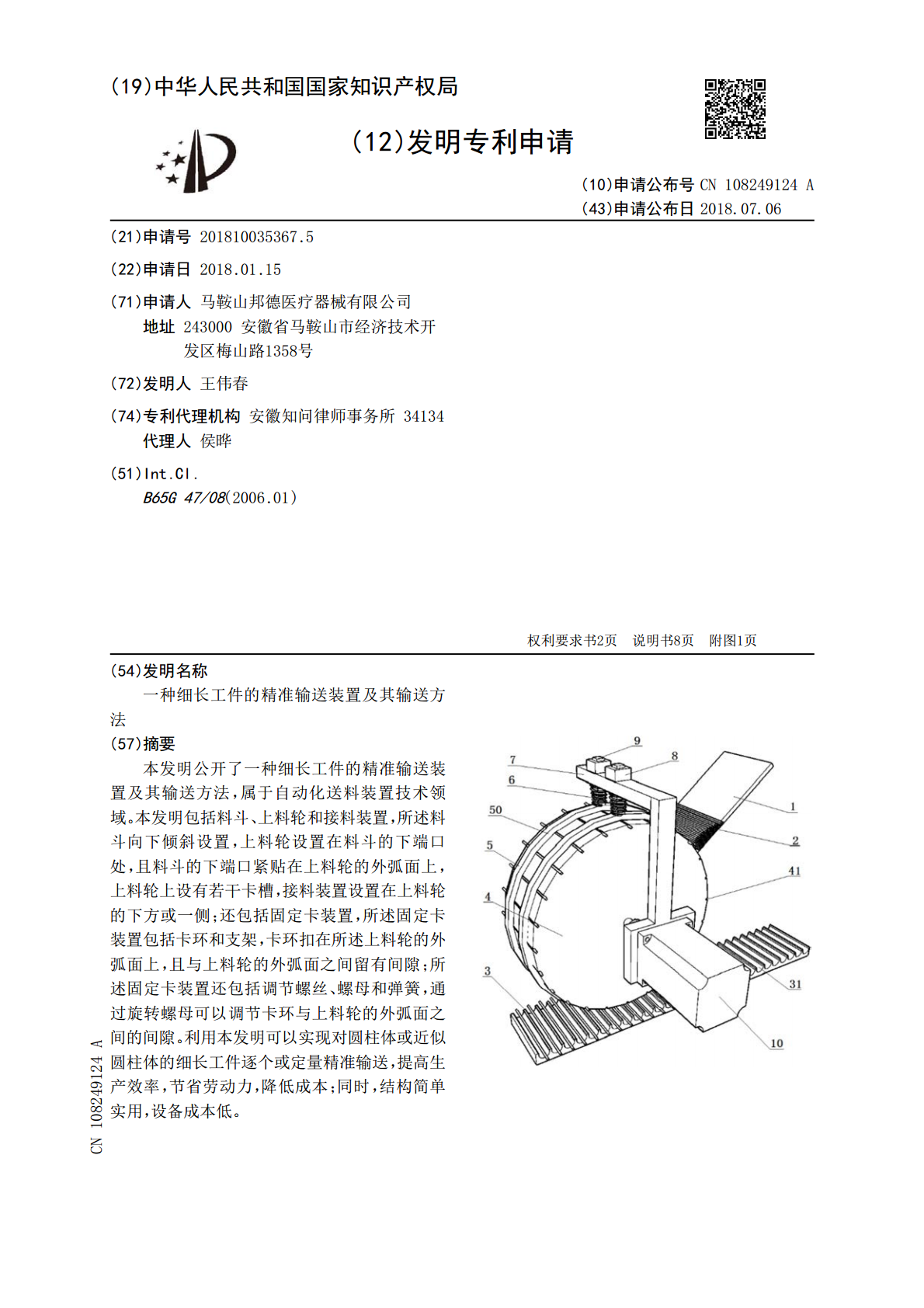

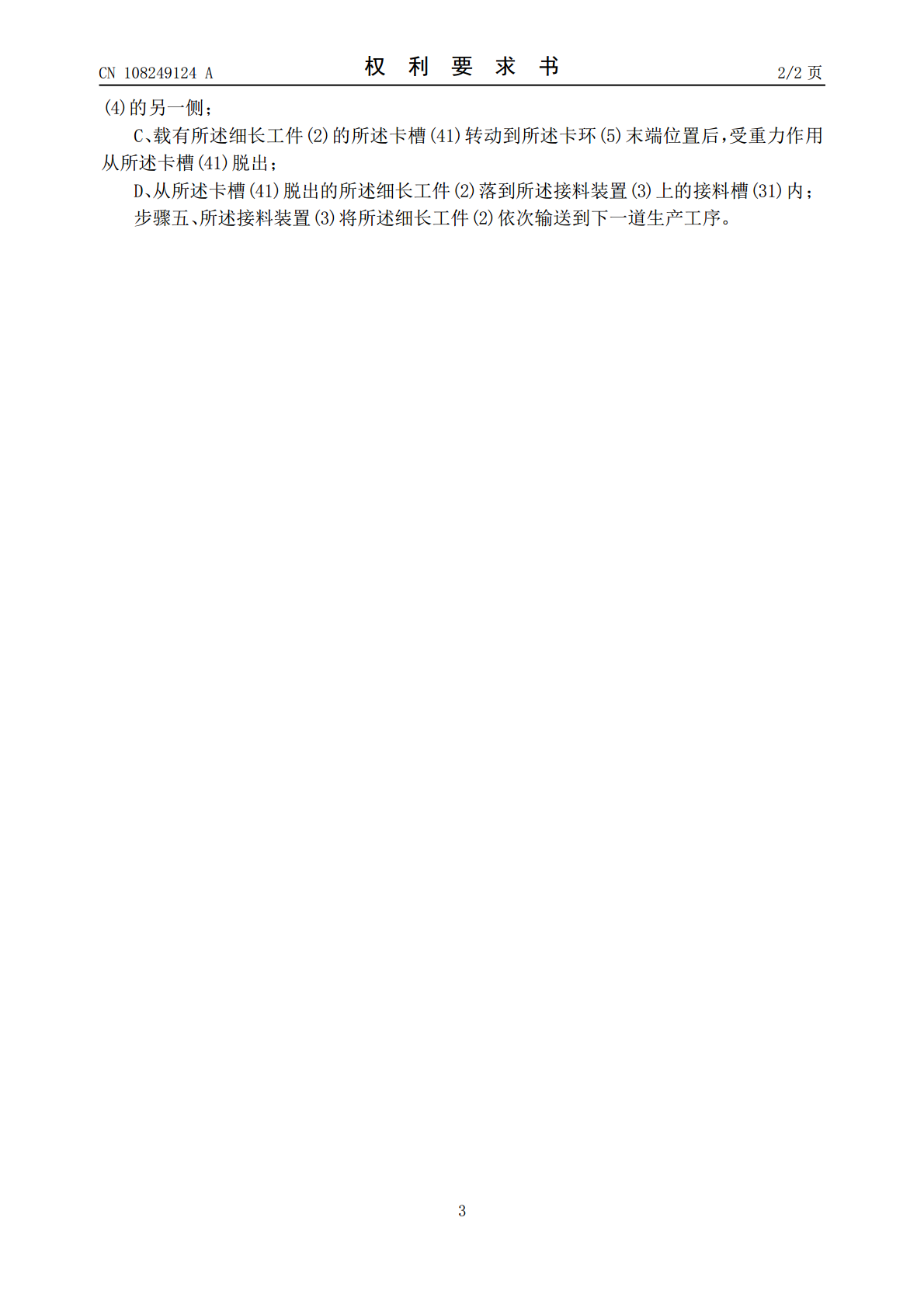

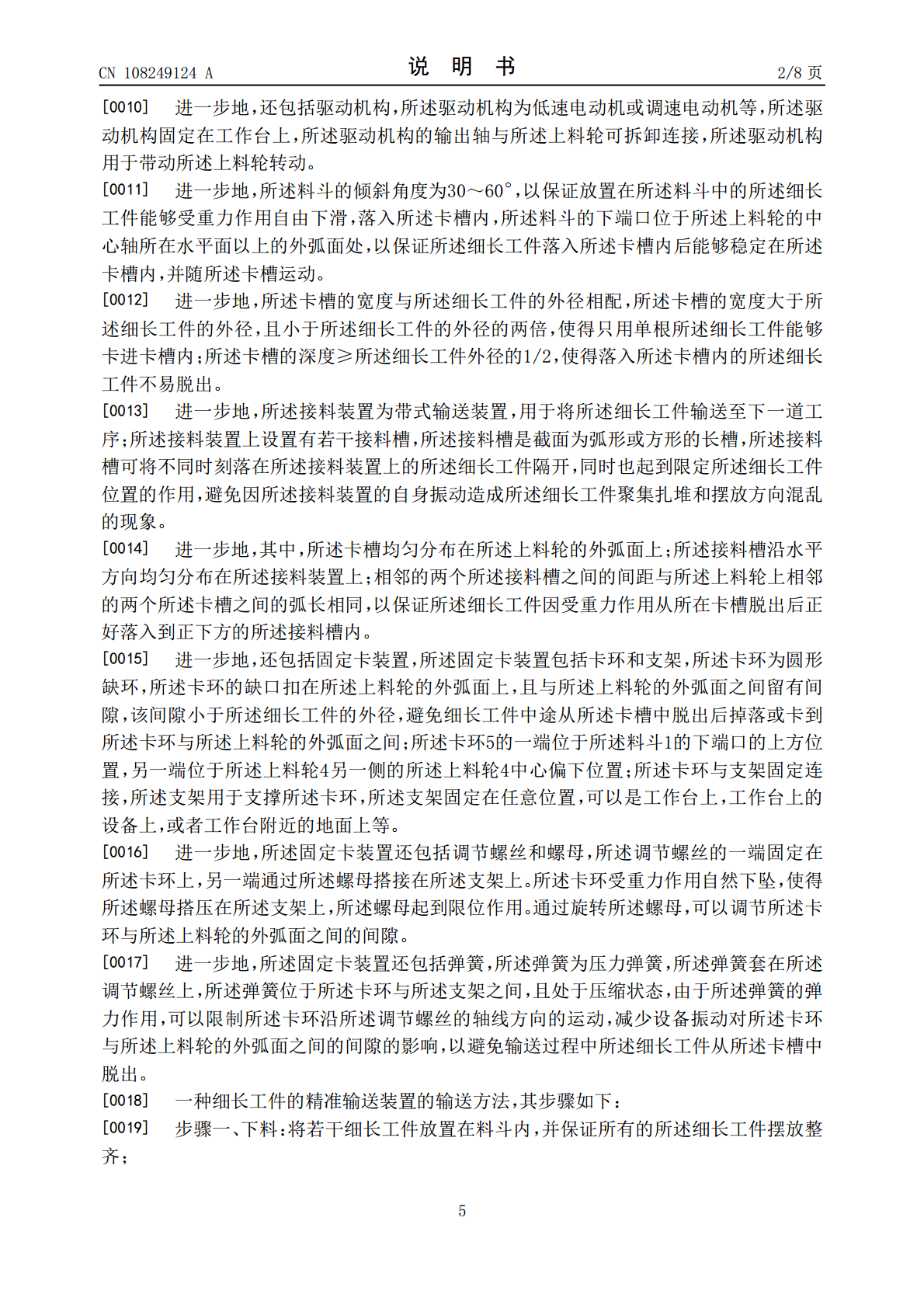

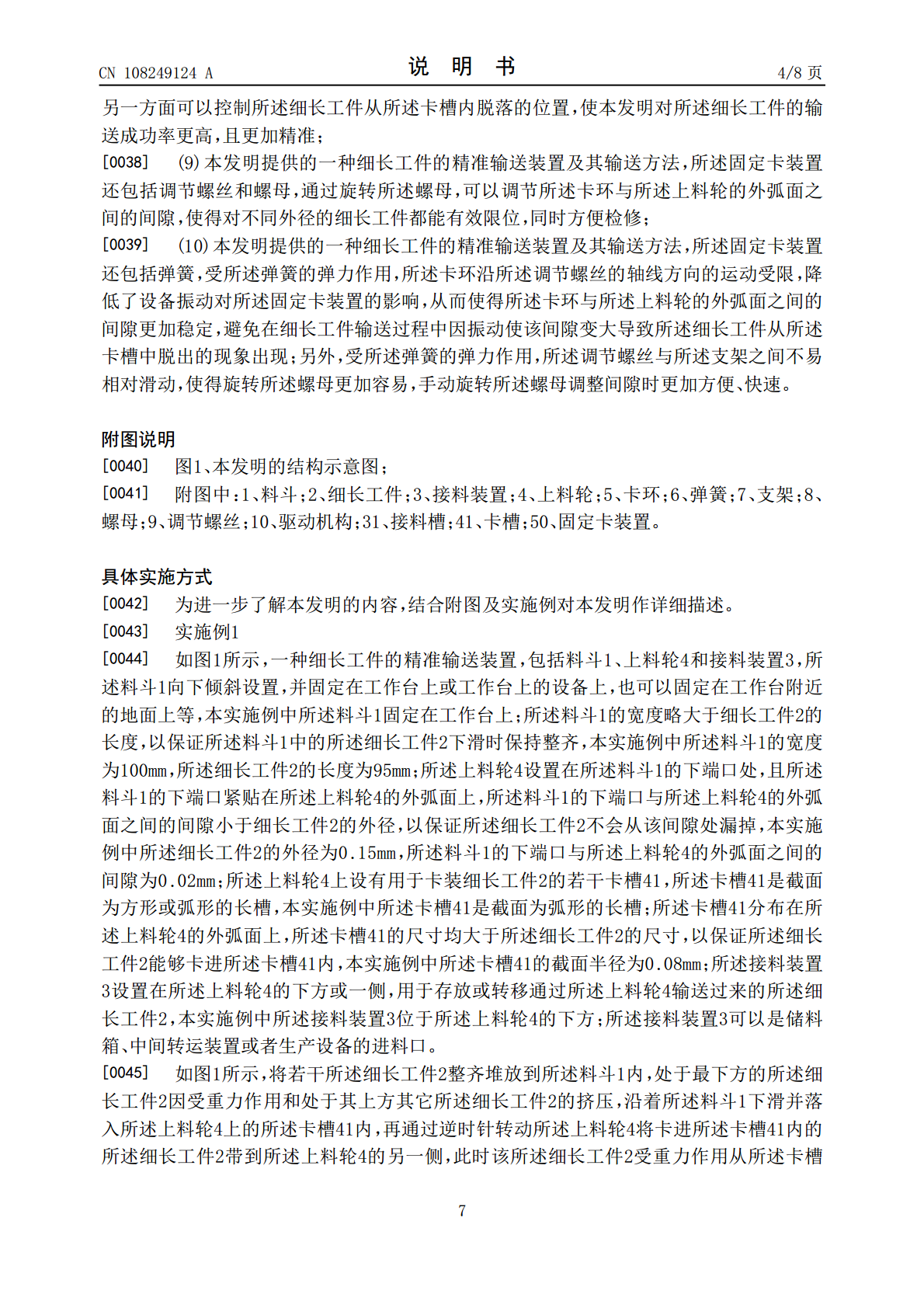

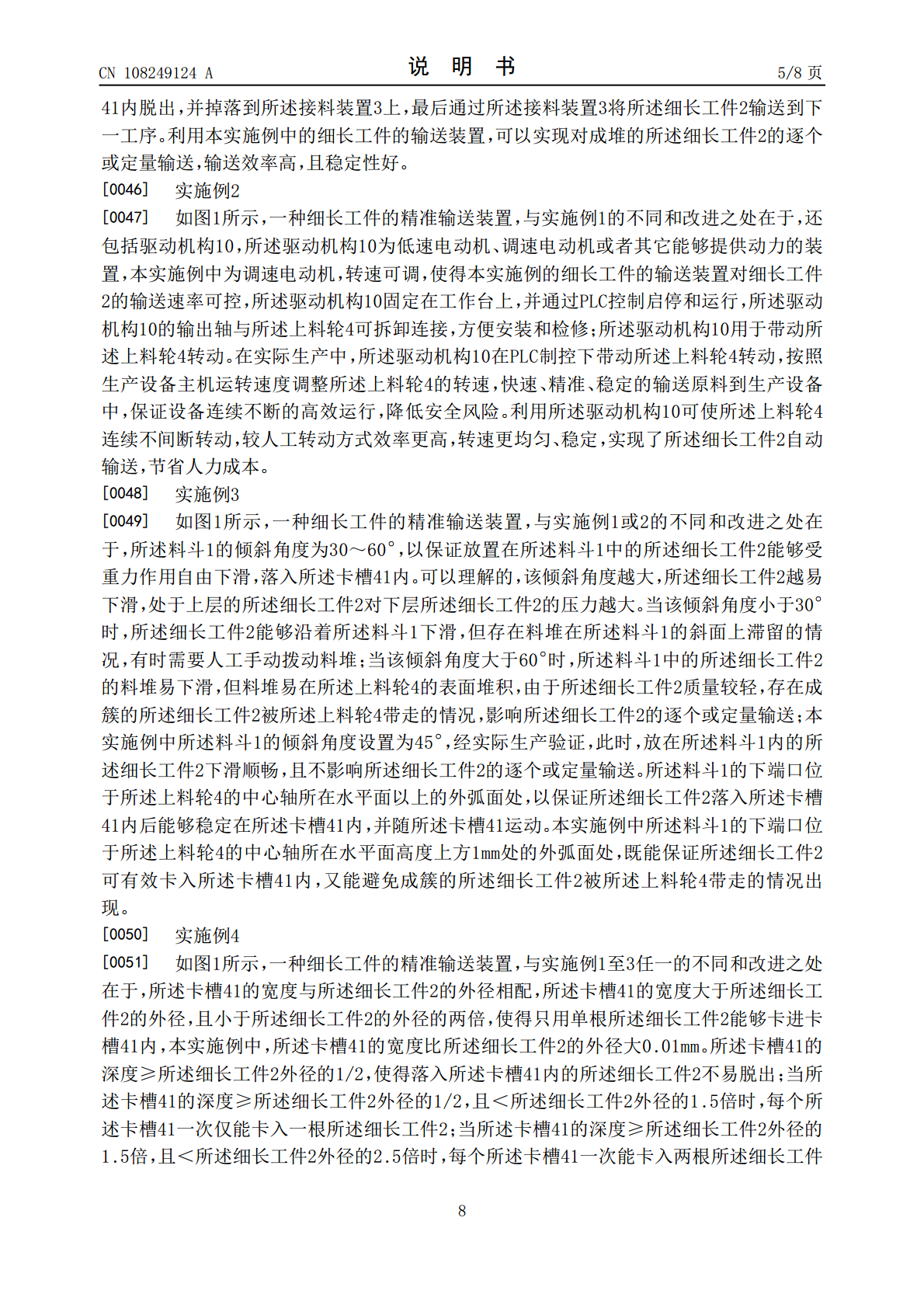

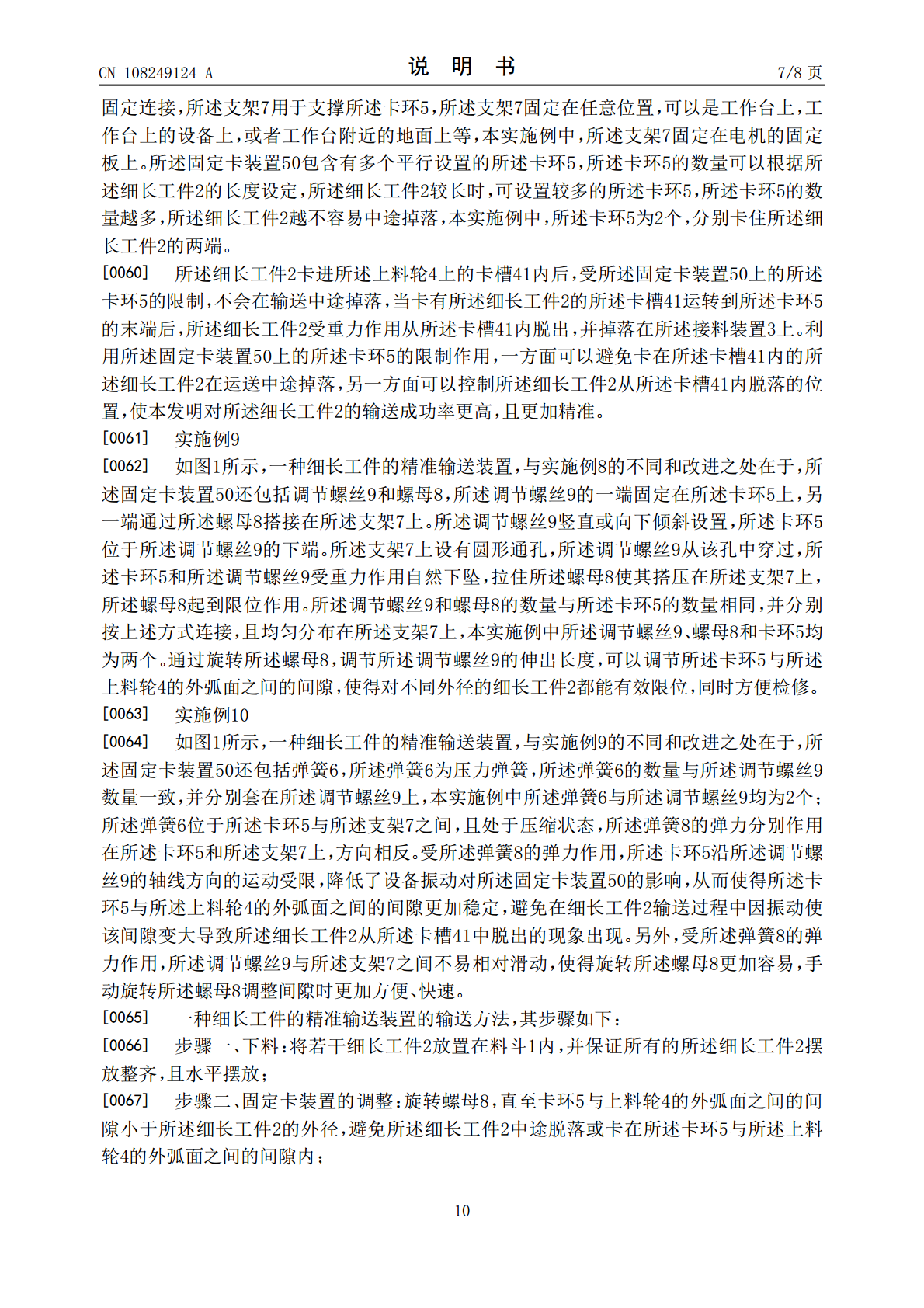

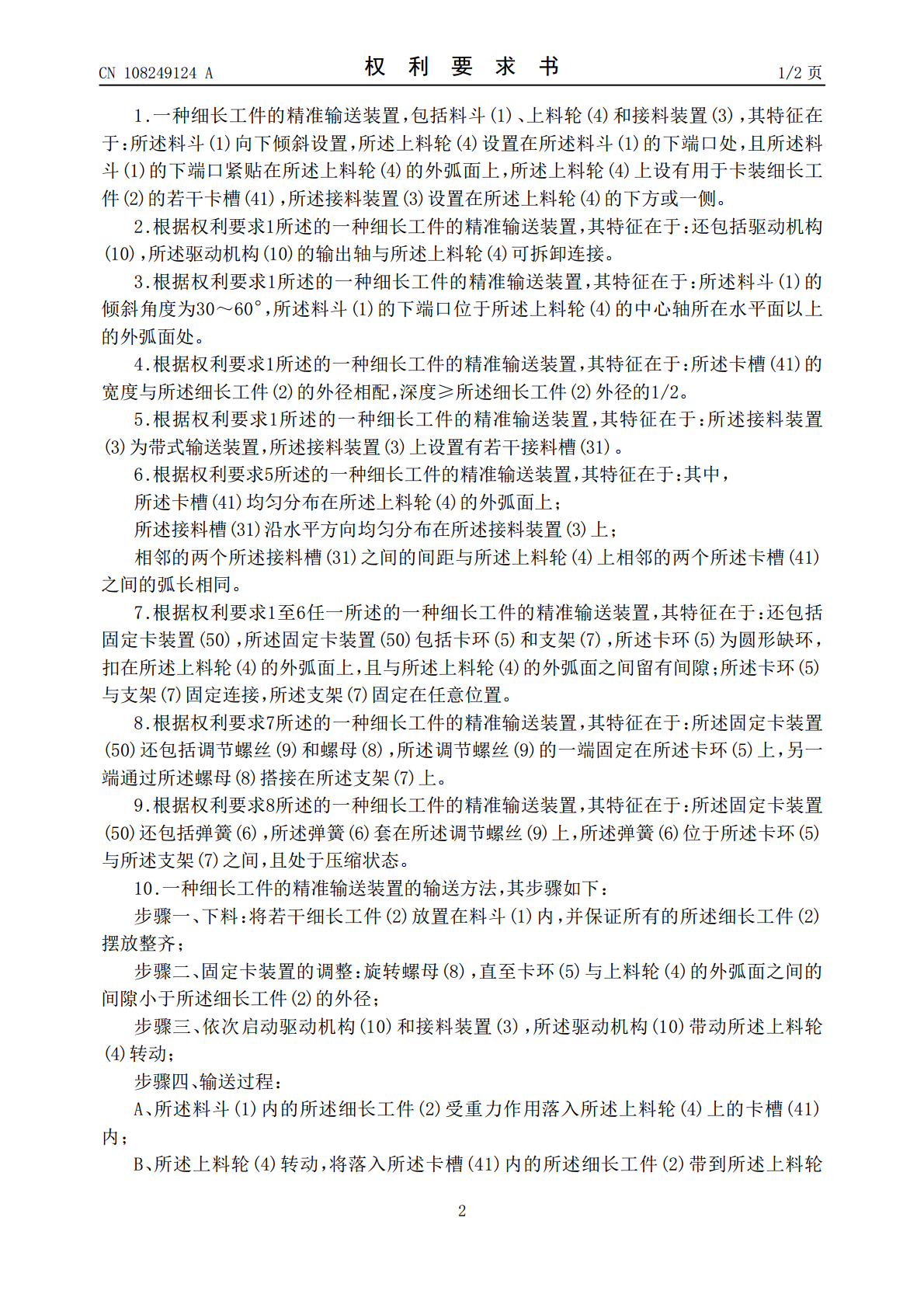

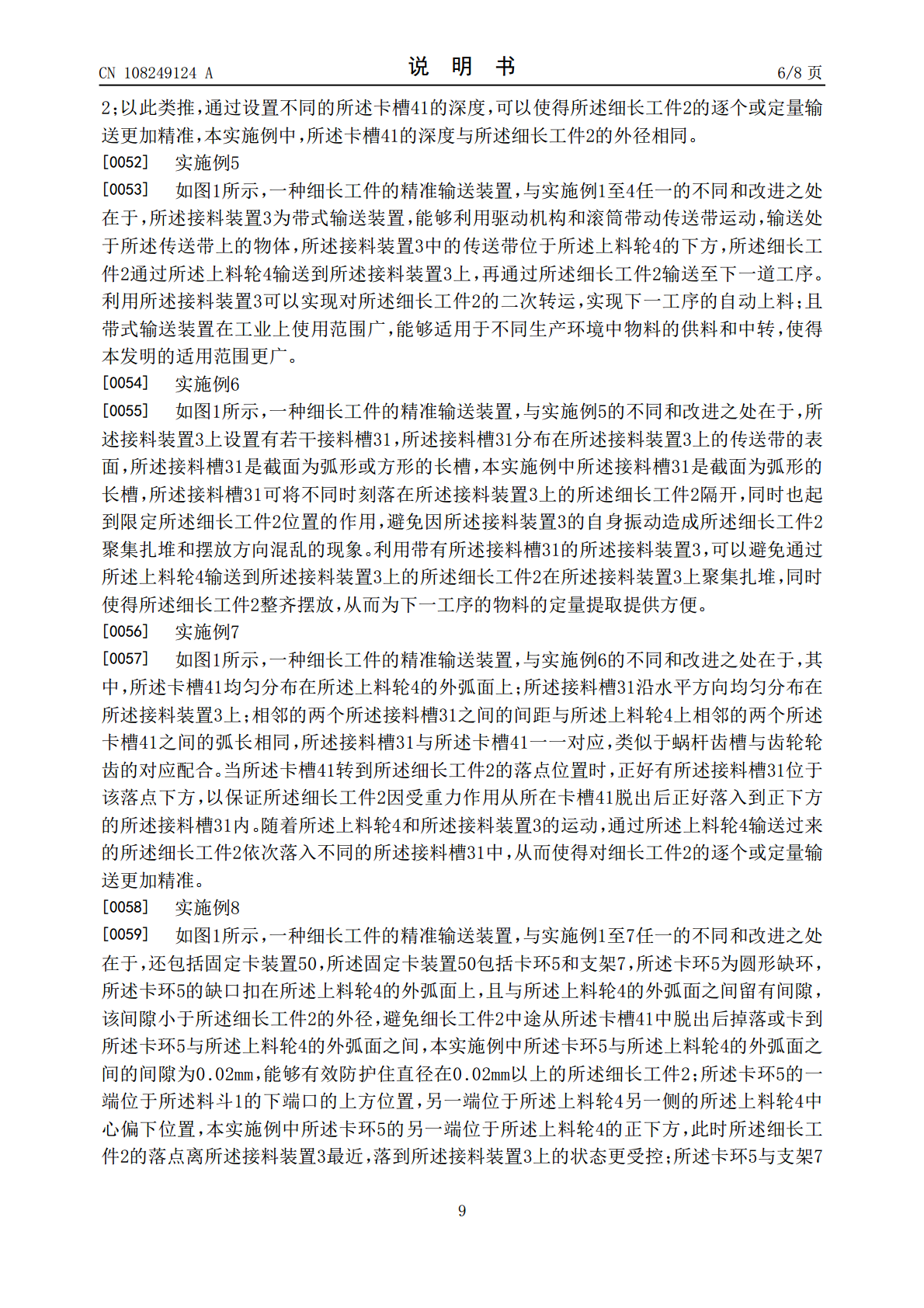

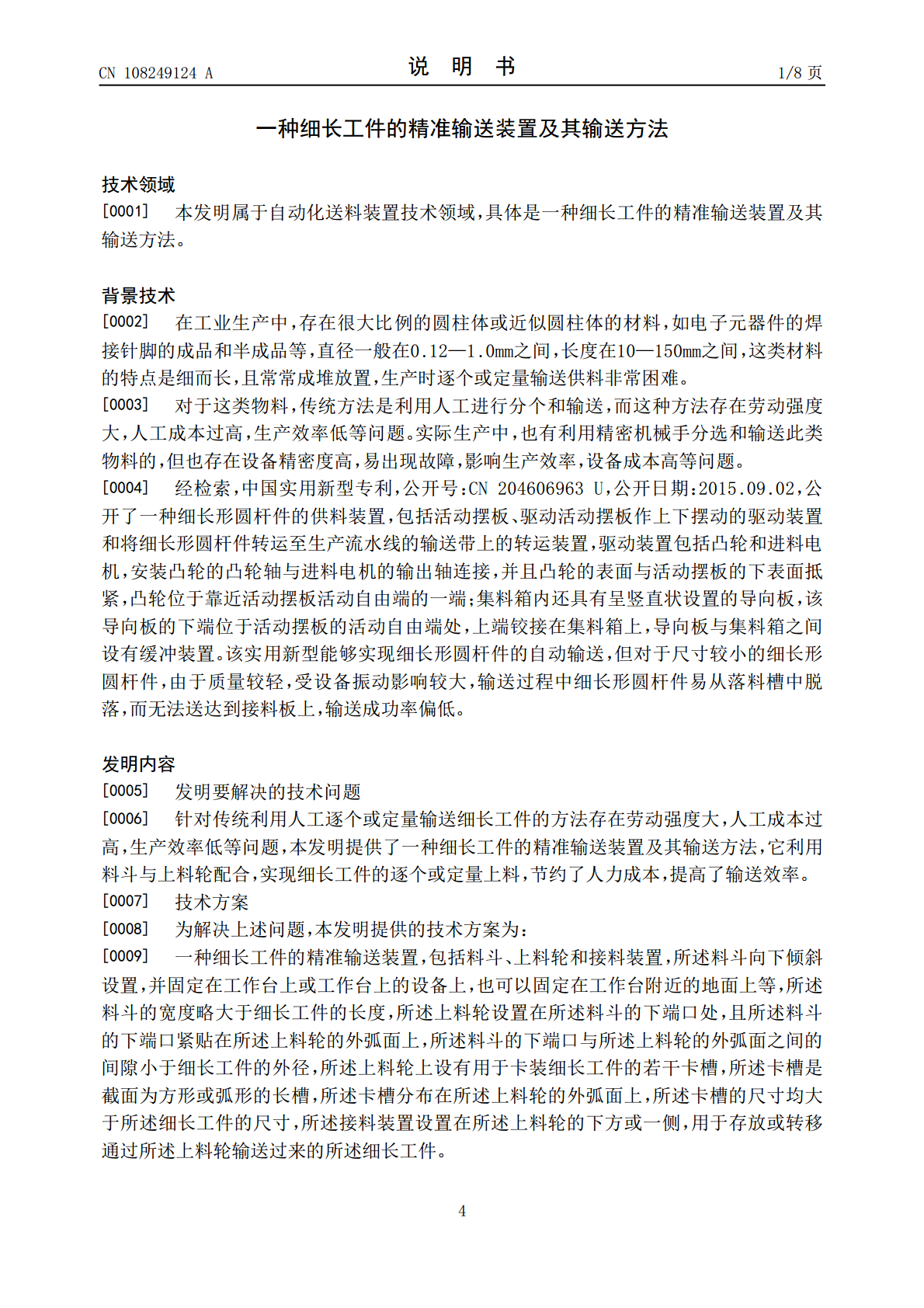

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108249124A(43)申请公布日2018.07.06(21)申请号201810035367.5(22)申请日2018.01.15(71)申请人马鞍山邦德医疗器械有限公司地址243000安徽省马鞍山市经济技术开发区梅山路1358号(72)发明人王伟春(74)专利代理机构安徽知问律师事务所34134代理人侯晔(51)Int.Cl.B65G47/08(2006.01)权利要求书2页说明书8页附图1页(54)发明名称一种细长工件的精准输送装置及其输送方法(57)摘要本发明公开了一种细长工件的精准输送装置及其输送方法,属于自动化送料装置技术领域。本发明包括料斗、上料轮和接料装置,所述料斗向下倾斜设置,上料轮设置在料斗的下端口处,且料斗的下端口紧贴在上料轮的外弧面上,上料轮上设有若干卡槽,接料装置设置在上料轮的下方或一侧;还包括固定卡装置,所述固定卡装置包括卡环和支架,卡环扣在所述上料轮的外弧面上,且与上料轮的外弧面之间留有间隙;所述固定卡装置还包括调节螺丝、螺母和弹簧,通过旋转螺母可以调节卡环与上料轮的外弧面之间的间隙。利用本发明可以实现对圆柱体或近似圆柱体的细长工件逐个或定量精准输送,提高生产效率,节省劳动力,降低成本;同时,结构简单实用,设备成本低。CN108249124ACN108249124A权利要求书1/2页1.一种细长工件的精准输送装置,包括料斗(1)、上料轮(4)和接料装置(3),其特征在于:所述料斗(1)向下倾斜设置,所述上料轮(4)设置在所述料斗(1)的下端口处,且所述料斗(1)的下端口紧贴在所述上料轮(4)的外弧面上,所述上料轮(4)上设有用于卡装细长工件(2)的若干卡槽(41),所述接料装置(3)设置在所述上料轮(4)的下方或一侧。2.根据权利要求1所述的一种细长工件的精准输送装置,其特征在于:还包括驱动机构(10),所述驱动机构(10)的输出轴与所述上料轮(4)可拆卸连接。3.根据权利要求1所述的一种细长工件的精准输送装置,其特征在于:所述料斗(1)的倾斜角度为30~60°,所述料斗(1)的下端口位于所述上料轮(4)的中心轴所在水平面以上的外弧面处。4.根据权利要求1所述的一种细长工件的精准输送装置,其特征在于:所述卡槽(41)的宽度与所述细长工件(2)的外径相配,深度≥所述细长工件(2)外径的1/2。5.根据权利要求1所述的一种细长工件的精准输送装置,其特征在于:所述接料装置(3)为带式输送装置,所述接料装置(3)上设置有若干接料槽(31)。6.根据权利要求5所述的一种细长工件的精准输送装置,其特征在于:其中,所述卡槽(41)均匀分布在所述上料轮(4)的外弧面上;所述接料槽(31)沿水平方向均匀分布在所述接料装置(3)上;相邻的两个所述接料槽(31)之间的间距与所述上料轮(4)上相邻的两个所述卡槽(41)之间的弧长相同。7.根据权利要求1至6任一所述的一种细长工件的精准输送装置,其特征在于:还包括固定卡装置(50),所述固定卡装置(50)包括卡环(5)和支架(7),所述卡环(5)为圆形缺环,扣在所述上料轮(4)的外弧面上,且与所述上料轮(4)的外弧面之间留有间隙;所述卡环(5)与支架(7)固定连接,所述支架(7)固定在任意位置。8.根据权利要求7所述的一种细长工件的精准输送装置,其特征在于:所述固定卡装置(50)还包括调节螺丝(9)和螺母(8),所述调节螺丝(9)的一端固定在所述卡环(5)上,另一端通过所述螺母(8)搭接在所述支架(7)上。9.根据权利要求8所述的一种细长工件的精准输送装置,其特征在于:所述固定卡装置(50)还包括弹簧(6),所述弹簧(6)套在所述调节螺丝(9)上,所述弹簧(6)位于所述卡环(5)与所述支架(7)之间,且处于压缩状态。10.一种细长工件的精准输送装置的输送方法,其步骤如下:步骤一、下料:将若干细长工件(2)放置在料斗(1)内,并保证所有的所述细长工件(2)摆放整齐;步骤二、固定卡装置的调整:旋转螺母(8),直至卡环(5)与上料轮(4)的外弧面之间的间隙小于所述细长工件(2)的外径;步骤三、依次启动驱动机构(10)和接料装置(3),所述驱动机构(10)带动所述上料轮(4)转动;步骤四、输送过程:A、所述料斗(1)内的所述细长工件(2)受重力作用落入所述上料轮(4)上的卡槽(41)内;B、所述上料轮(4)转动,将落入所述卡槽(41)内的所述细长工件(2)带到所述上料轮2CN108249124A权利要求书2/2页(4)的另一侧;C、载有所述细长工件(2)的所述卡槽(41)转动到所述卡环(5)末端位置后,受重力作用从所述卡槽(41)脱出;D、从所述卡槽(41)脱出的所述细长工件(2)落到所述接料装置(3)
