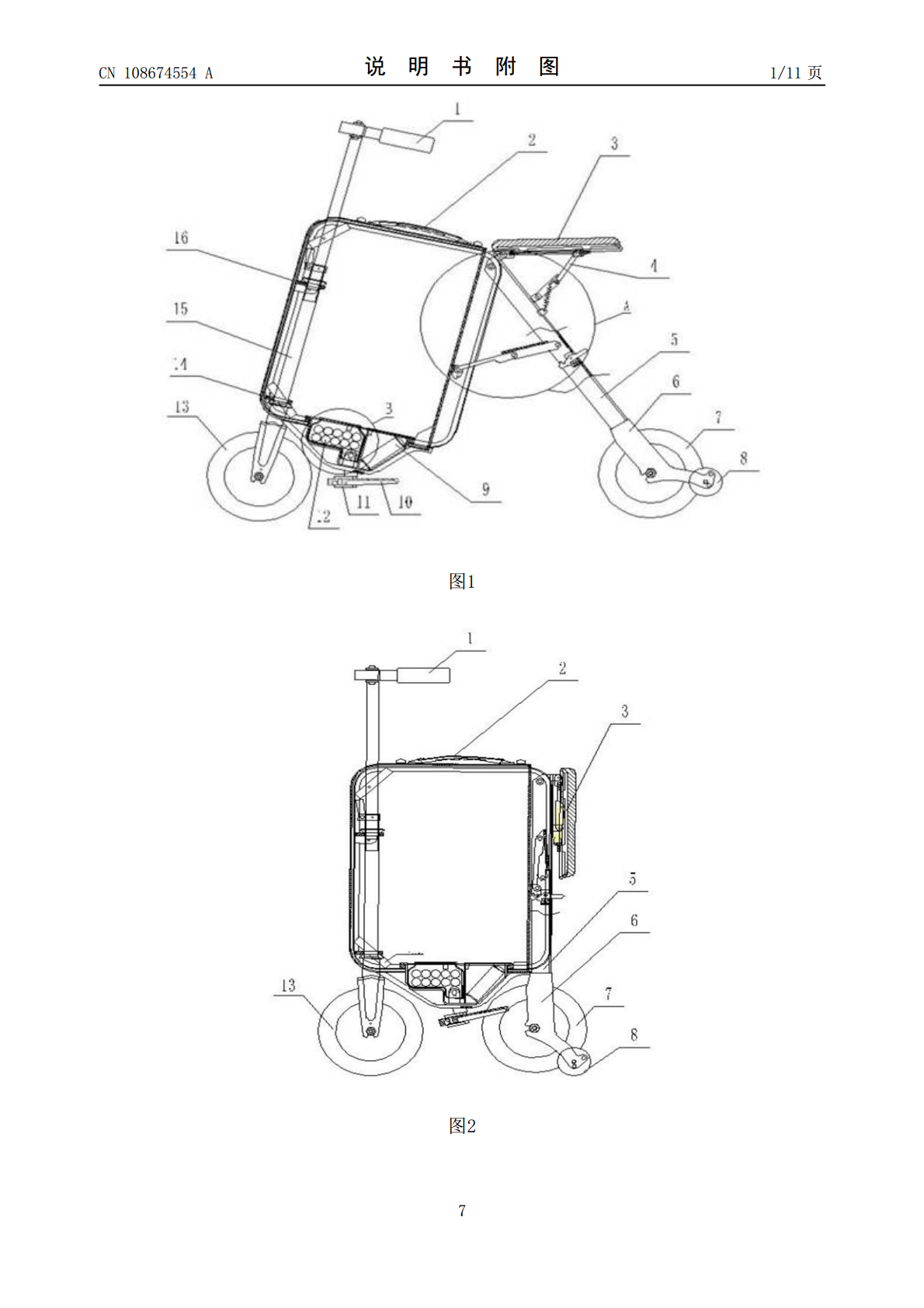

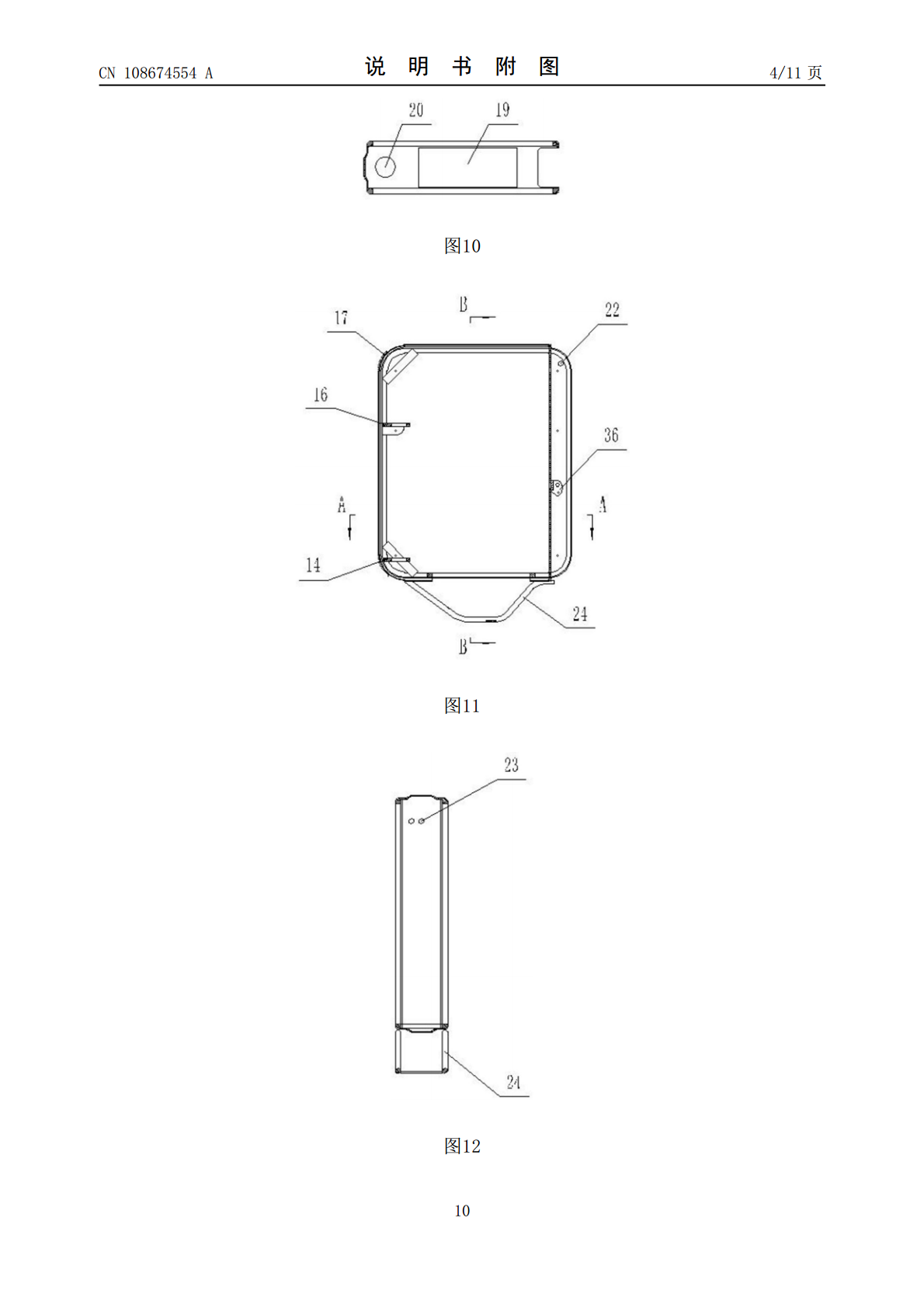

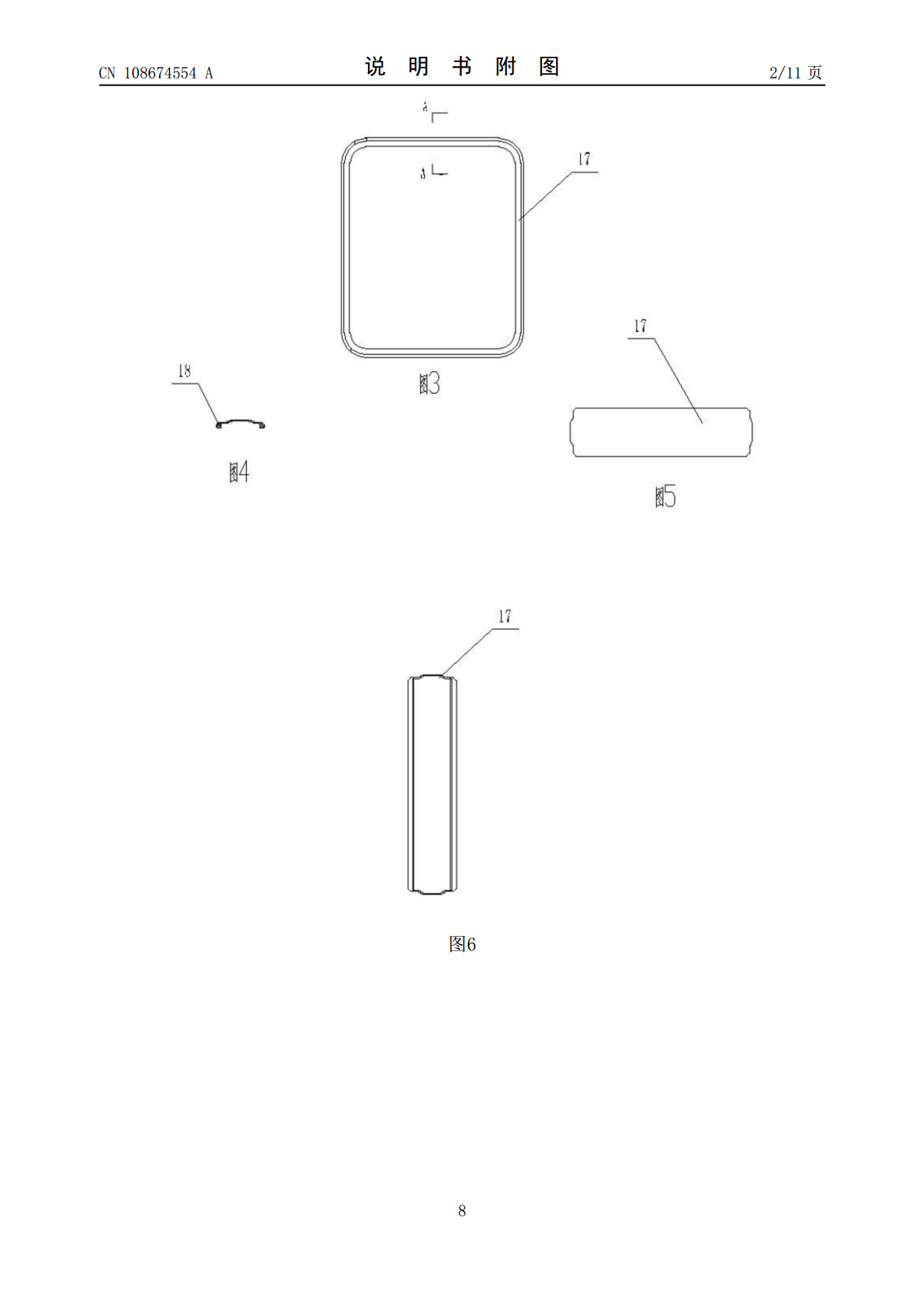

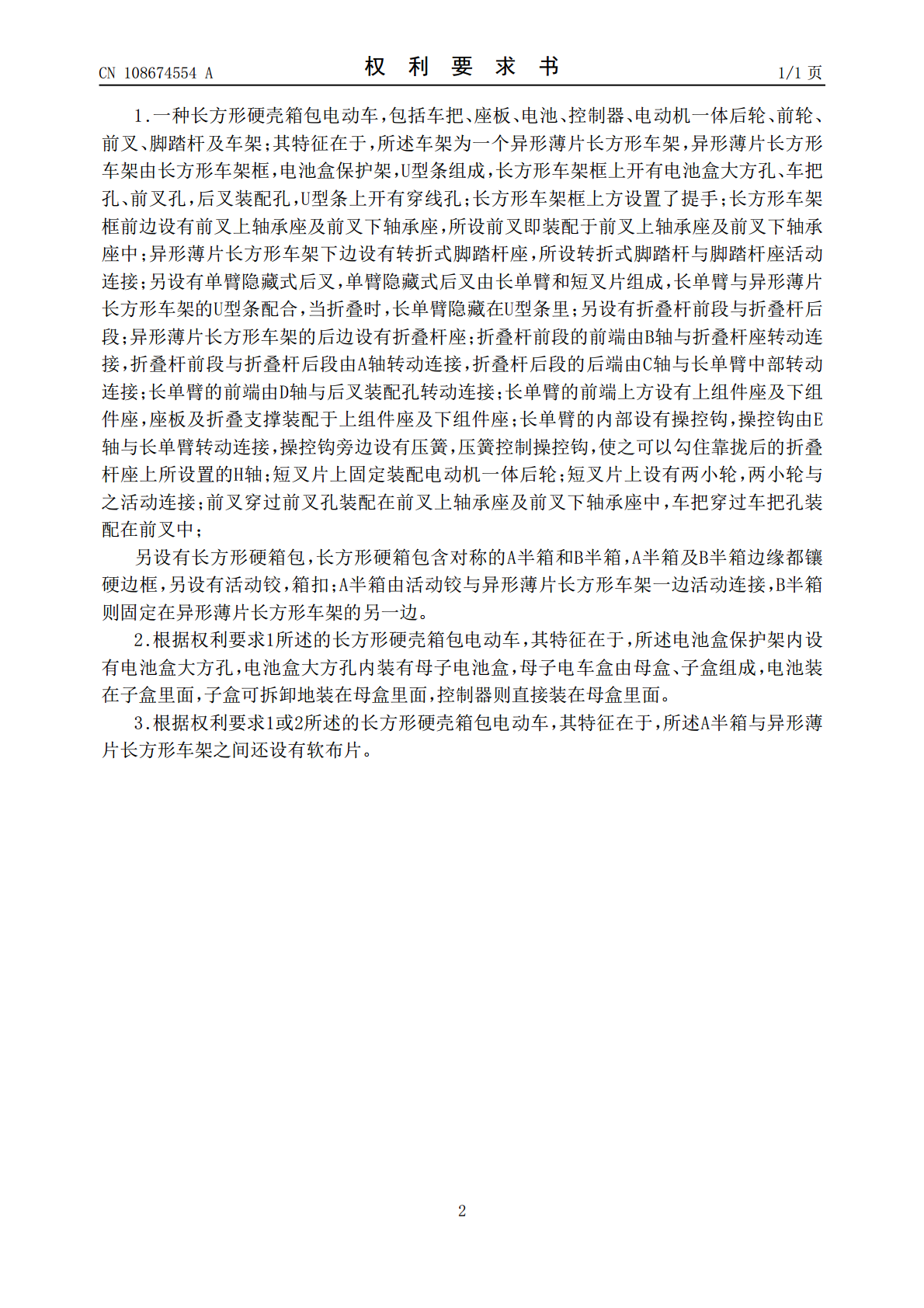

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108674554A(43)申请公布日2018.10.19(21)申请号201810344462.3(22)申请日2018.04.17(71)申请人佛山市多圆自行车有限公司地址528200广东省佛山市南海区桂城街道平洲夏东三洲股份经济社广利围工业开发区自编H幢H305号(72)发明人詹富生(74)专利代理机构佛山东平知识产权事务所(普通合伙)44307代理人范建国(51)Int.Cl.B62K15/00(2006.01)A45C5/04(2006.01)A45C5/14(2006.01)A45C15/00(2006.01)权利要求书1页说明书4页附图11页(54)发明名称长方形硬壳箱包电动车(57)摘要本发明公开了一种长方形硬壳箱包电动车，包括车把、座板、电池、控制器、电动机一体后轮、前轮、前叉、脚踏杆及车架；其特征在于，所述车架为一个异形薄片长方形车架，异形薄片长方形车架由长方形车架框，电池盒保护架，U型条组成；设有长方形硬箱包，长方形硬箱包含对称的A半箱和B半箱，A半箱及B半箱边缘都镶硬边框，另设有活动铰，箱扣；A半箱由活动铰与异形薄片长方形车架一边活动连接，B半箱则固定在异形薄片长方形车架的另一边。所述电池盒保护架内设有电池盒大方孔，电池盒大方孔内装有母子电池盒。本发明的电动车不仅具有折叠快捷等优点，还更防水，更结实，更耐用，更美观，更高档，同时进一步扩大了箱包的储存空间。CN108674554ACN108674554A权利要求书1/1页1.一种长方形硬壳箱包电动车，包括车把、座板、电池、控制器、电动机一体后轮、前轮、前叉、脚踏杆及车架；其特征在于，所述车架为一个异形薄片长方形车架，异形薄片长方形车架由长方形车架框，电池盒保护架，U型条组成，长方形车架框上开有电池盒大方孔、车把孔、前叉孔，后叉装配孔，U型条上开有穿线孔；长方形车架框上方设置了提手；长方形车架框前边设有前叉上轴承座及前叉下轴承座，所设前叉即装配于前叉上轴承座及前叉下轴承座中；异形薄片长方形车架下边设有转折式脚踏杆座，所设转折式脚踏杆与脚踏杆座活动连接；另设有单臂隐藏式后叉，单臂隐藏式后叉由长单臂和短叉片组成，长单臂与异形薄片长方形车架的U型条配合，当折叠时，长单臂隐藏在U型条里；另设有折叠杆前段与折叠杆后段；异形薄片长方形车架的后边设有折叠杆座；折叠杆前段的前端由B轴与折叠杆座转动连接，折叠杆前段与折叠杆后段由A轴转动连接，折叠杆后段的后端由C轴与长单臂中部转动连接；长单臂的前端由D轴与后叉装配孔转动连接；长单臂的前端上方设有上组件座及下组件座，座板及折叠支撑装配于上组件座及下组件座；长单臂的内部设有操控钩，操控钩由E轴与长单臂转动连接，操控钩旁边设有压簧，压簧控制操控钩，使之可以勾住靠拢后的折叠杆座上所设置的H轴；短叉片上固定装配电动机一体后轮；短叉片上设有两小轮，两小轮与之活动连接；前叉穿过前叉孔装配在前叉上轴承座及前叉下轴承座中，车把穿过车把孔装配在前叉中；另设有长方形硬箱包，长方形硬箱包含对称的A半箱和B半箱，A半箱及B半箱边缘都镶硬边框，另设有活动铰，箱扣；A半箱由活动铰与异形薄片长方形车架一边活动连接，B半箱则固定在异形薄片长方形车架的另一边。2.根据权利要求1所述的长方形硬壳箱包电动车，其特征在于，所述电池盒保护架内设有电池盒大方孔，电池盒大方孔内装有母子电池盒，母子电车盒由母盒、子盒组成，电池装在子盒里面，子盒可拆卸地装在母盒里面，控制器则直接装在母盒里面。3.根据权利要求1或2所述的长方形硬壳箱包电动车，其特征在于，所述A半箱与异形薄片长方形车架之间还设有软布片。2CN108674554A说明书1/4页长方形硬壳箱包电动车技术领域[0001]本发明涉及一种箱包电动车，尤其是一种长方形硬壳箱包电动车。背景技术[0002]在现有的技术中，箱包电动车为数不多，本申请人于2016.05.29申请了申请号为201610374667.7的一种新快捷式箱包电动车发明专利，它包括车把、折叠鞍座组件、电池及控制器、电动机一体后轮、前轮、前叉、脚踏管；另设有一个新型车架，由车架框型前部、车架中管前段、车架中管后段、车架后管组成：车架框型前部是长方形结构，其上边设有软提手，前边设有前叉上轴承座及前叉下轴承座，下边设有脚踏管座及托条；后边设有后管座及中管座；车架中管前段与车架中管后段由A轴转动连接，车架中管前段的前端由B轴与中管座转动连接，车架中管后段的后端由C轴与车架后管转动连接，车架后管的前端由D轴与后管座转动连接；然而其箱包都是用布料或皮革制作，为什么会这样？因为布料或皮革造型方便，比较容易适应车体结构，无需对车体提出高难度的要求，且成本较低，易于更换，这些是其优点。其缺点是：不
