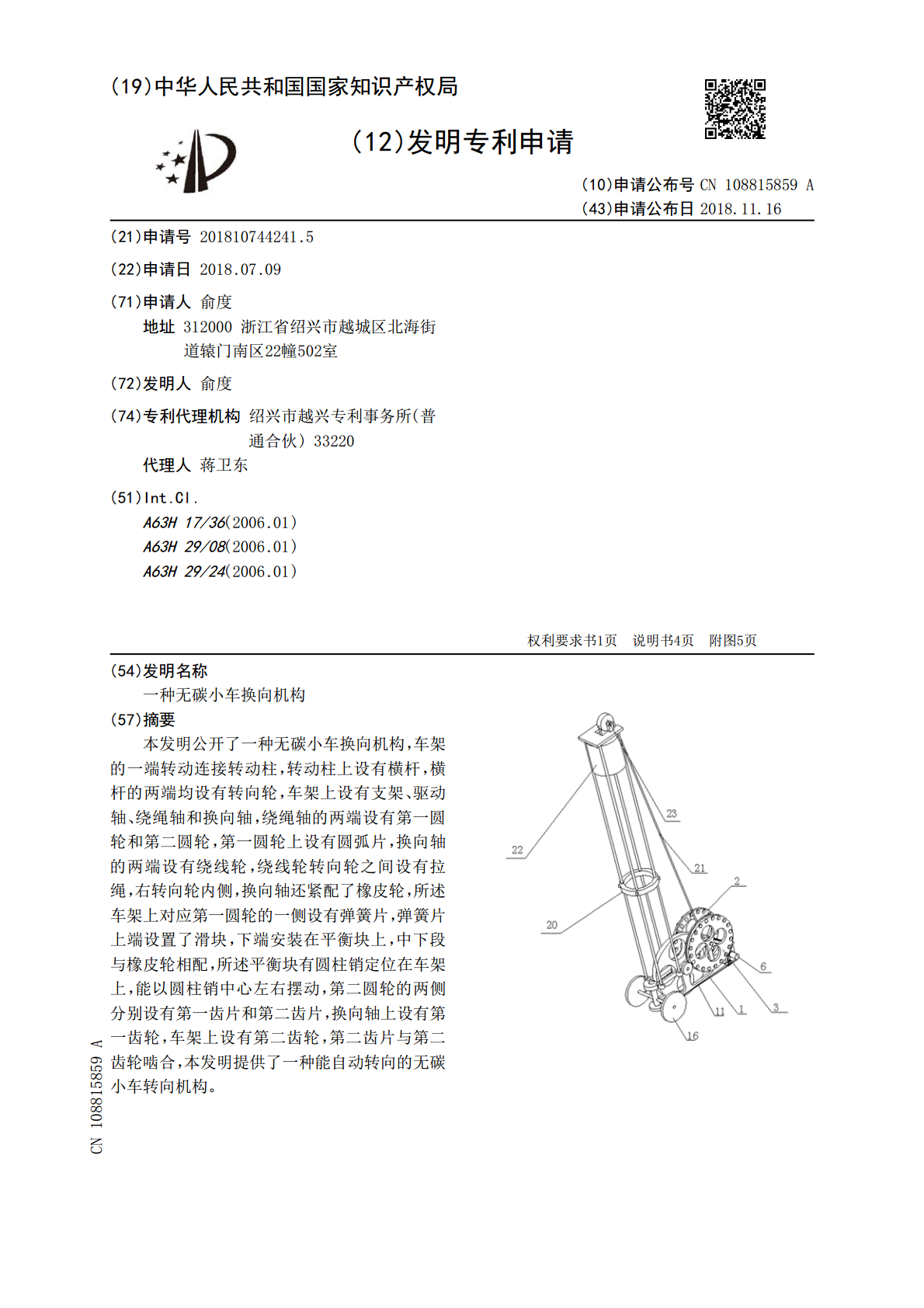

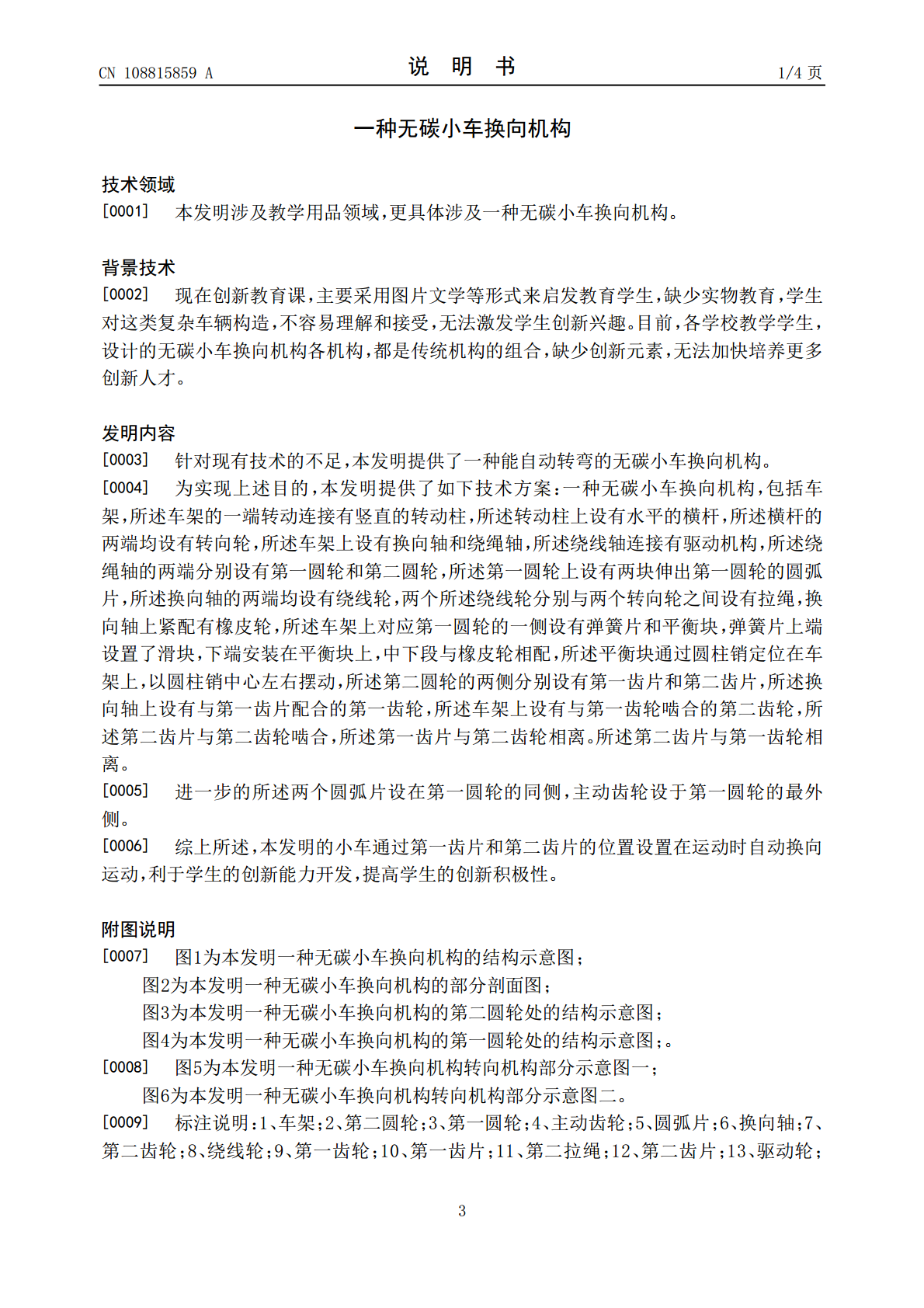

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108815859A(43)申请公布日2018.11.16(21)申请号201810744241.5(22)申请日2018.07.09(71)申请人俞度地址312000浙江省绍兴市越城区北海街道辕门南区22幢502室(72)发明人俞度(74)专利代理机构绍兴市越兴专利事务所(普通合伙)33220代理人蒋卫东(51)Int.Cl.A63H17/36(2006.01)A63H29/08(2006.01)A63H29/24(2006.01)权利要求书1页说明书4页附图5页(54)发明名称一种无碳小车换向机构(57)摘要本发明公开了一种无碳小车换向机构,车架的一端转动连接转动柱,转动柱上设有横杆,横杆的两端均设有转向轮,车架上设有支架、驱动轴、绕绳轴和换向轴,绕绳轴的两端设有第一圆轮和第二圆轮,第一圆轮上设有圆弧片,换向轴的两端设有绕线轮,绕线轮转向轮之间设有拉绳,右转向轮内侧,换向轴还紧配了橡皮轮,所述车架上对应第一圆轮的一侧设有弹簧片,弹簧片上端设置了滑块,下端安装在平衡块上,中下段与橡皮轮相配,所述平衡块有圆柱销定位在车架上,能以圆柱销中心左右摆动,第二圆轮的两侧分别设有第一齿片和第二齿片,换向轴上设有第一齿轮,车架上设有第二齿轮,第二齿片与第二齿轮啮合,本发明提供了一种能自动转向的无碳小车转向机构。CN108815859ACN108815859A权利要求书1/1页1.一种无碳小车换向机构,包括车架,其特征是:所述车架的一端转动连接有竖直的转动柱,所述转动柱上设有水平的横杆,所述横杆的两端均设有转向轮,所述车架上设有换向轴和绕绳轴,所述绕线轴连接有驱动机构,所述绕绳轴的两端分别设有第一圆轮和第二圆轮,所述第一圆轮上设有两块伸出第一圆轮的圆弧片,所述换向轴的两端均设有绕线轮,两个所述绕线轮分别与两个转向轮之间设有拉绳,换向轴上紧配有橡皮轮,所述车架上对应第一圆轮的一侧设有弹簧片和平衡块,弹簧片上端设置了滑块,下端安装在平衡块上,中下段与橡皮轮相配,所述平衡块通过圆柱销定位在车架上,以圆柱销中心左右摆动,所述第二圆轮的两侧分别设有第一齿片和第二齿片,所述换向轴上设有与第一齿片配合的第一齿轮,所述车架上设有与第一齿轮啮合的第二齿轮,所述第二齿片与第二齿轮啮合,所述第一齿片与第二齿轮相离,所述第二齿片与第一齿轮相离。2.根据权利要求1所述的一种无碳小车换向机构,其特征是:所述两个圆弧片设在第一圆轮的同侧,主动齿轮设于第一圆轮的最外侧。2CN108815859A说明书1/4页一种无碳小车换向机构技术领域[0001]本发明涉及教学用品领域,更具体涉及一种无碳小车换向机构。背景技术[0002]现在创新教育课,主要采用图片文学等形式来启发教育学生,缺少实物教育,学生对这类复杂车辆构造,不容易理解和接受,无法激发学生创新兴趣。目前,各学校教学学生,设计的无碳小车换向机构各机构,都是传统机构的组合,缺少创新元素,无法加快培养更多创新人才。发明内容[0003]针对现有技术的不足,本发明提供了一种能自动转弯的无碳小车换向机构。[0004]为实现上述目的,本发明提供了如下技术方案:一种无碳小车换向机构,包括车架,所述车架的一端转动连接有竖直的转动柱,所述转动柱上设有水平的横杆,所述横杆的两端均设有转向轮,所述车架上设有换向轴和绕绳轴,所述绕线轴连接有驱动机构,所述绕绳轴的两端分别设有第一圆轮和第二圆轮,所述第一圆轮上设有两块伸出第一圆轮的圆弧片,所述换向轴的两端均设有绕线轮,两个所述绕线轮分别与两个转向轮之间设有拉绳,换向轴上紧配有橡皮轮,所述车架上对应第一圆轮的一侧设有弹簧片和平衡块,弹簧片上端设置了滑块,下端安装在平衡块上,中下段与橡皮轮相配,所述平衡块通过圆柱销定位在车架上,以圆柱销中心左右摆动,所述第二圆轮的两侧分别设有第一齿片和第二齿片,所述换向轴上设有与第一齿片配合的第一齿轮,所述车架上设有与第一齿轮啮合的第二齿轮,所述第二齿片与第二齿轮啮合,所述第一齿片与第二齿轮相离。所述第二齿片与第一齿轮相离。[0005]进一步的所述两个圆弧片设在第一圆轮的同侧,主动齿轮设于第一圆轮的最外侧。[0006]综上所述,本发明的小车通过第一齿片和第二齿片的位置设置在运动时自动换向运动,利于学生的创新能力开发,提高学生的创新积极性。附图说明[0007]图1为本发明一种无碳小车换向机构的结构示意图;图2为本发明一种无碳小车换向机构的部分剖面图;图3为本发明一种无碳小车换向机构的第二圆轮处的结构示意图;图4为本发明一种无碳小车换向机构的第一圆轮处的结构示意图;。[0008]图5为本发明一种无碳小车换向机构转向机构部分示意图一;图6为本发明一种无碳小车换向机构转向机构部分示意图二。[0009
