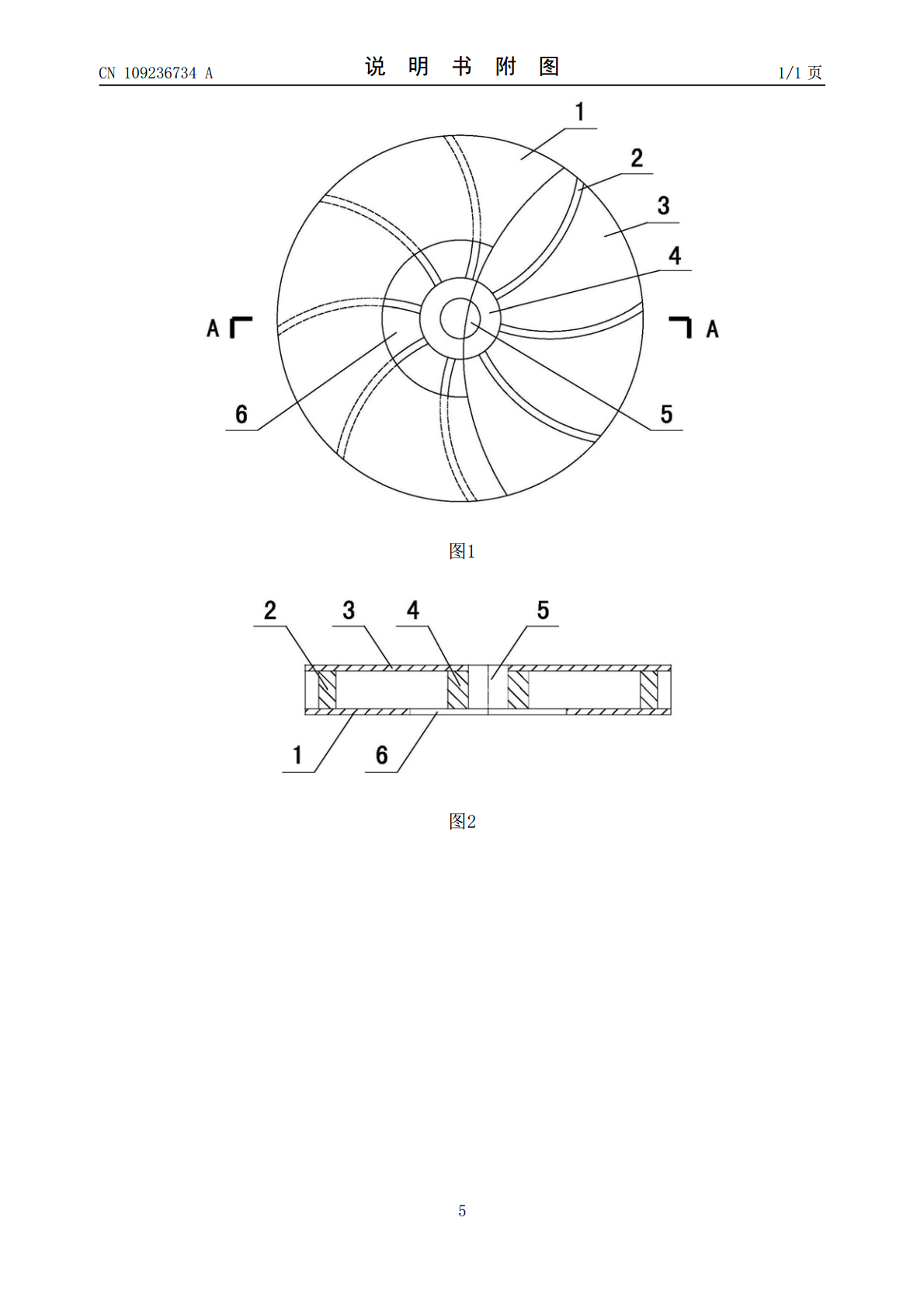

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109236734A(43)申请公布日2019.01.18(21)申请号201811057429.9(22)申请日2018.09.11(71)申请人重庆家家喜门业有限公司地址402289重庆市江津区白沙工业园F2-01/01号地块(72)发明人冯建平(74)专利代理机构北京志霖恒远知识产权代理事务所(普通合伙)11435代理人赵小安(51)Int.Cl.F04D29/28(2006.01)F04D29/30(2006.01)权利要求书1页说明书2页附图1页(54)发明名称风扇叶轮(57)摘要本发明涉及一种风扇叶轮，属于家电技术领域，包括竖直设置的后盖板，后盖板的前侧面上垂直设置有叶片，在后盖板的前侧面上垂直设置有轮毂，在轮毂的前侧面上垂直开设有第一通孔，第一通孔穿过后盖板，在后盖板的前侧竖直设置有前盖板，前盖板固定在叶片上，在前盖板上开设有第二通孔。通过本发明所述的风扇叶轮，在后盖板的前侧面上设置有均匀分布的叶片，在后盖板的前侧面上设置有轮毂，叶片从轮毂的外圆开始至后盖板的外圆处，在叶片的前侧设置有前盖板，前盖板上开设有第二通孔，本发明是对常规风扇进行了改进，这种结构设大幅减小了风扇的厚度，而且风力集中，方便吸风。CN109236734ACN109236734A权利要求书1/1页1.一种风扇叶轮，包括竖直设置的后盖板(3)，其特征在于：后盖板(3)的前侧面上垂直设置有叶片(2)，在后盖板(3)的前侧面上垂直设置有轮毂(4)，在轮毂(4)的前侧面上垂直开设有第一通孔(5)，第一通孔(5)穿过后盖板(3)，在后盖板(3)的前侧竖直设置有前盖板(1)，前盖板(1)固定在叶片(2)上，在前盖板(1)上开设有第二通孔(6)。2.根据权利要求1所述的风扇叶轮，其特征在于：所述叶片(2)均匀分布在后盖板(3)上，叶片(2)从轮毂(4)的外圆开始直至后盖板(3)的外圆处。3.根据权利要求2所述的风扇叶轮，其特征在于：所述叶片(2)为弧形结构，叶片(2)的入口角为60度到90度，叶片(2)的出口角为40度到60度。4.根据权利要求3所述的风扇叶轮，其特征在于：所述叶片(2)的数量为6到12片。2CN109236734A说明书1/2页风扇叶轮技术领域[0001]本发明涉及一种风扇叶轮，属于家电技术领域。背景技术[0002]在木门制造行业，企业为了增加房门的作用，在门内安装了风扇，由于常规风扇叶轮的厚度和形状的问题导致木门的厚度很厚，无法推广使用。发明内容[0003]根据以上现有技术中的不足，本发明要解决的技术问题是：提供一种风扇叶轮，降低了门的厚度，方便市场推广。[0004]本发明所述的风扇叶轮，包括竖直设置的后盖板，其特征在于：后盖板的前侧面上垂直设置有叶片，在后盖板的前侧面上垂直设置有轮毂，在轮毂的前侧面上垂直开设有第一通孔，第一通孔穿过后盖板，在后盖板的前侧竖直设置有前盖板，前盖板固定在叶片上，在前盖板上开设有第二通孔。[0005]进一步，所述叶片均匀分布在后盖板上，叶片从轮毂的外圆开始直至后盖板的外圆处。[0006]进一步，所述叶片为弧形结构，叶片的入口角为60度到90度，叶片的出口角为40度到60度。[0007]进一步，所述叶片的数量为6到12片。[0008]与现有技术相比，本发明具有以下有益效果：[0009]通过本发明所述的风扇叶轮，在后盖板的前侧面上设置有均匀分布的叶片，在后盖板的前侧面上设置有轮毂，叶片从轮毂的外圆开始至后盖板的外圆处，在叶片的前侧设置有前盖板，前盖板上开设有第二通孔，本发明是对常规风扇进行了改进，这种结构设大幅减小了风扇的厚度，而且风力集中，方便吸风。附图说明[0010]图1为本发明的结构示意图；[0011]图2为图1中A-A的剖视图；[0012]图中：1、前盖板2、叶片3、后盖板4、轮毂5、第一通孔6、第二通孔。具体实施方式[0013]下面结合附图对本发明做进一步描述：[0014]以下通过具体实施例对本发明作进一步说明，但不用以限制本发明，凡在本发明精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。[0015]实施例[0016]如图1、图2所示，所述风扇叶轮，包括竖直设置的后盖板3，后盖板3的前侧面上垂3CN109236734A说明书2/2页直设置有叶片2，在后盖板3的前侧面上垂直设置有轮毂4，在轮毂4的前侧面上垂直开设有第一通孔5，第一通孔5穿过后盖板3，在后盖板3的前侧竖直设置有前盖板1，前盖板1固定在叶片2上，在前盖板1上开设有第二通孔6。[0017]本实施例中，所述叶片2均匀分布在后盖板3上，叶片2从轮毂4的外圆开始直至后盖板3的外圆处。如图1所示，本段技术设计有利于保证叶轮旋转时的动平衡。[0
