一种保持载物水平的提升装置.pdf

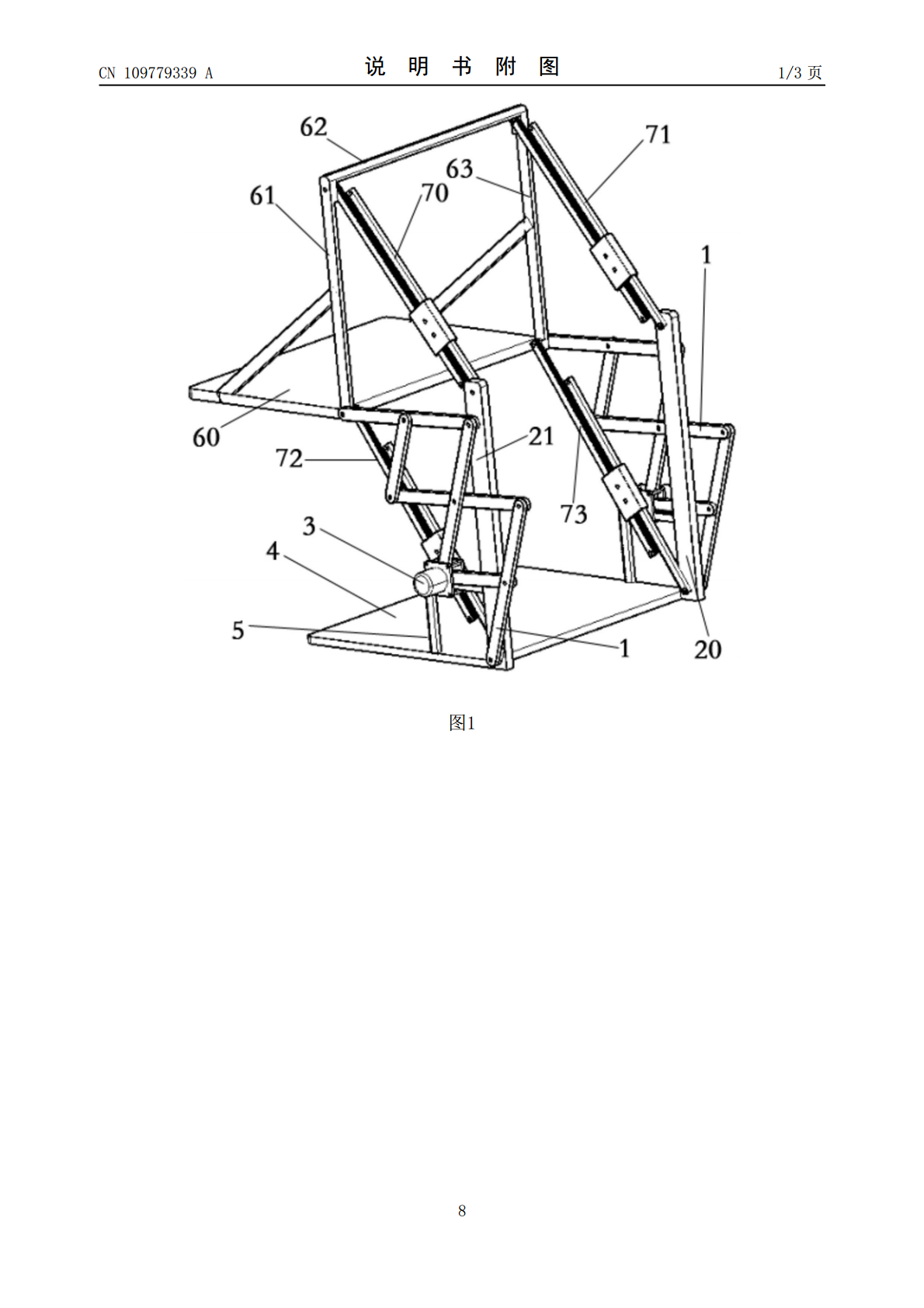

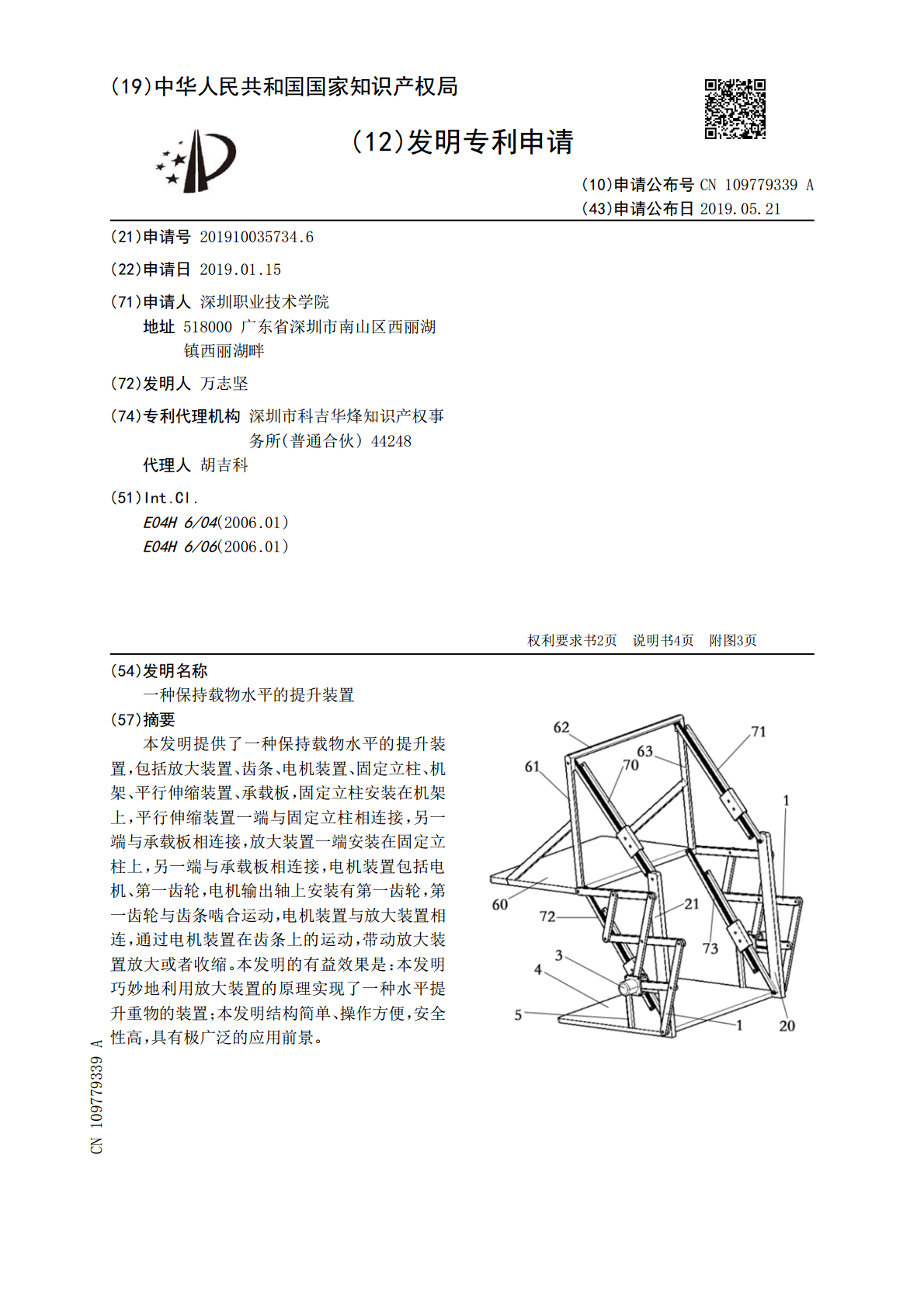

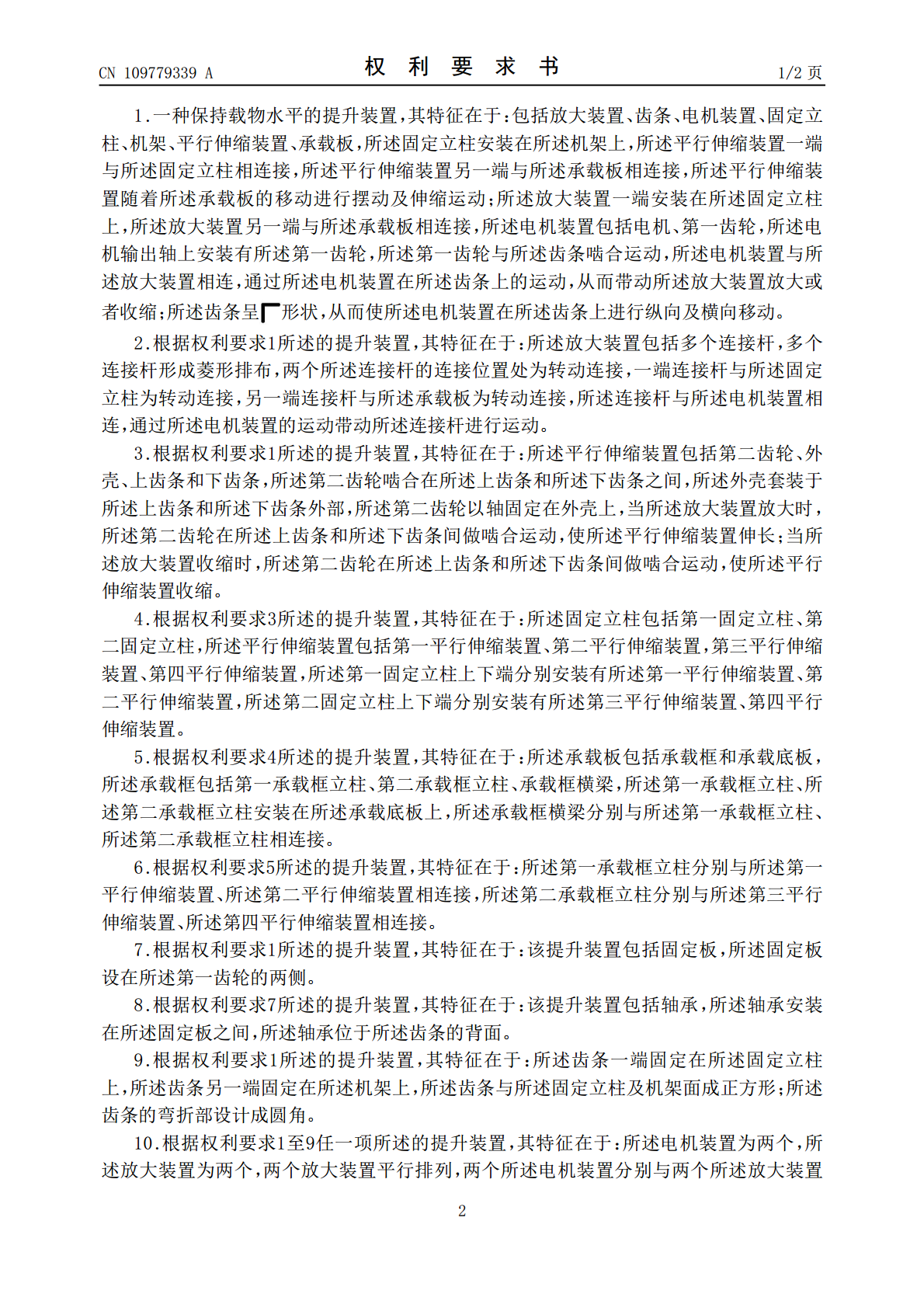

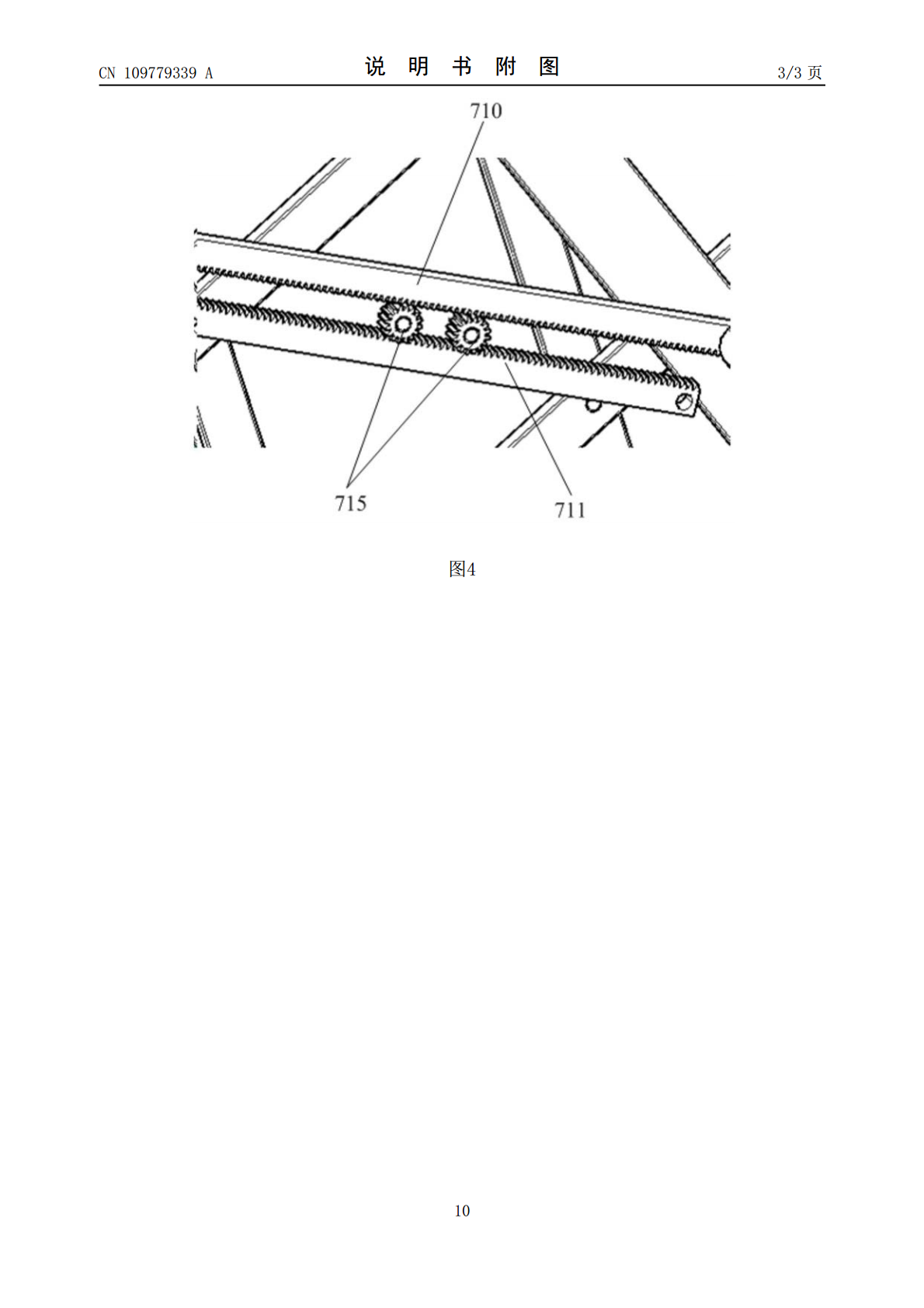

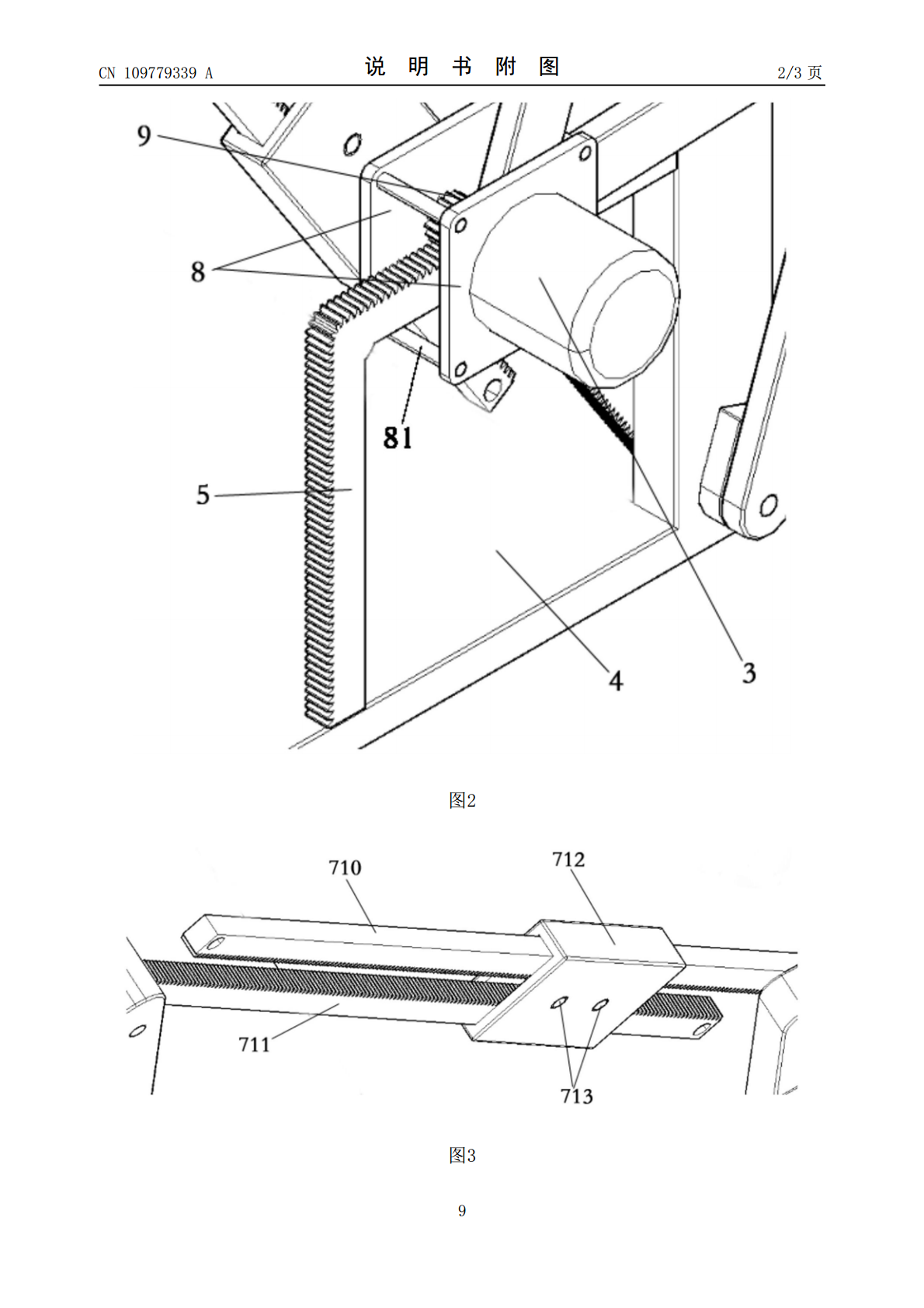

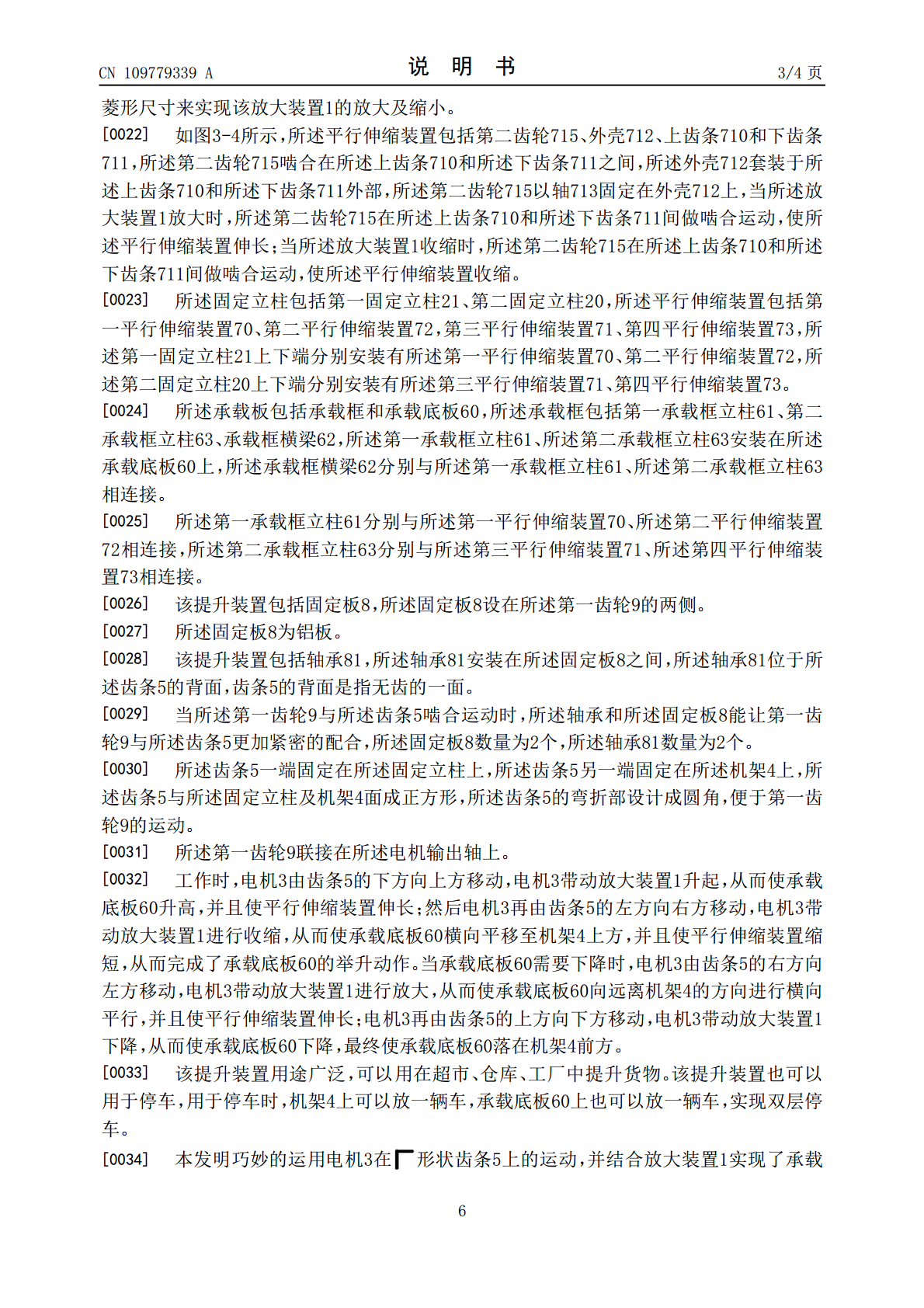

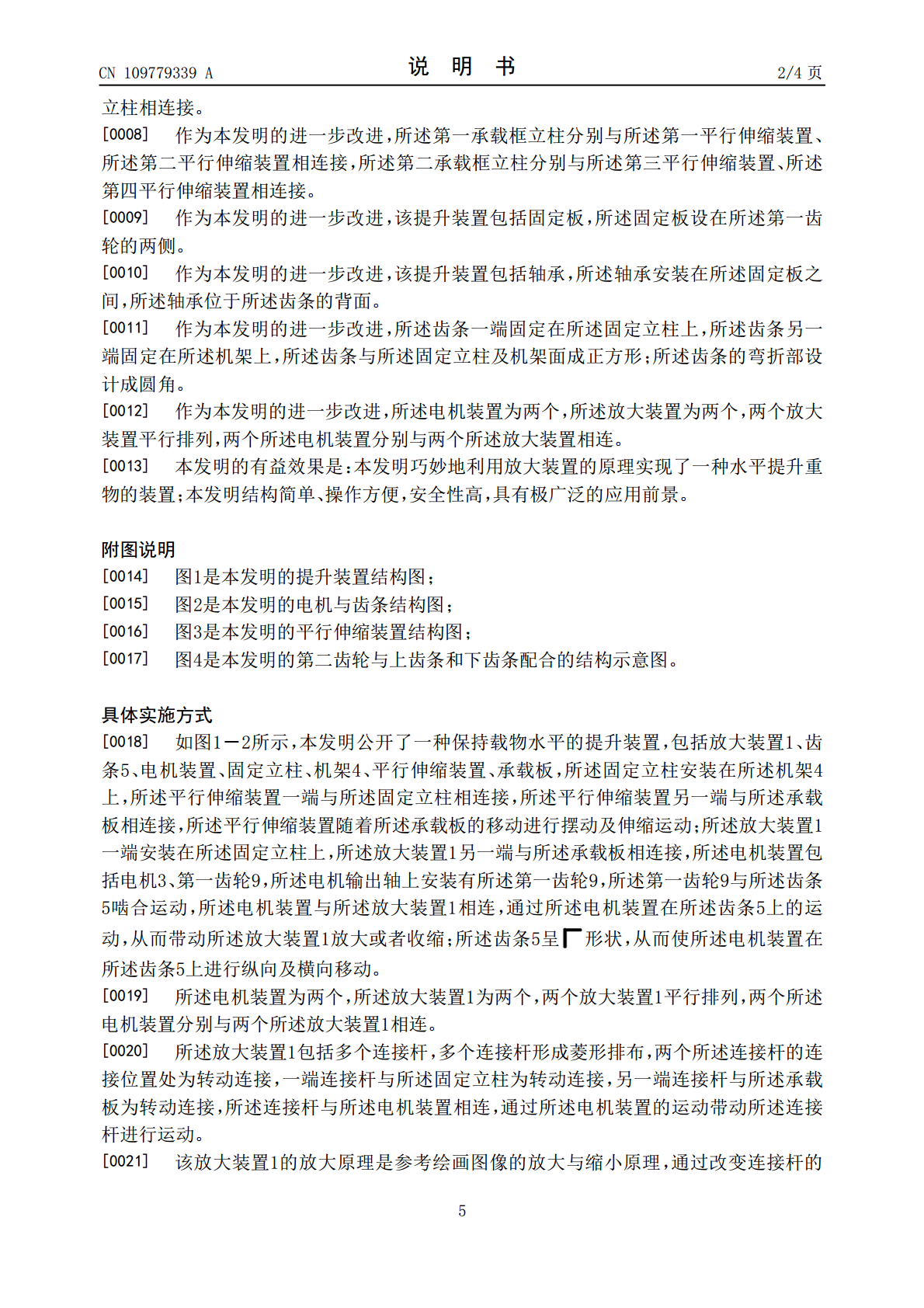

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109779339A(43)申请公布日2019.05.21(21)申请号201910035734.6(22)申请日2019.01.15(71)申请人深圳职业技术学院地址518000广东省深圳市南山区西丽湖镇西丽湖畔(72)发明人万志坚(74)专利代理机构深圳市科吉华烽知识产权事务所(普通合伙)44248代理人胡吉科(51)Int.Cl.E04H6/04(2006.01)E04H6/06(2006.01)权利要求书2页说明书4页附图3页(54)发明名称一种保持载物水平的提升装置(57)摘要本发明提供了一种保持载物水平的提升装置，包括放大装置、齿条、电机装置、固定立柱、机架、平行伸缩装置、承载板，固定立柱安装在机架上，平行伸缩装置一端与固定立柱相连接，另一端与承载板相连接，放大装置一端安装在固定立柱上，另一端与承载板相连接，电机装置包括电机、第一齿轮，电机输出轴上安装有第一齿轮，第一齿轮与齿条啮合运动，电机装置与放大装置相连，通过电机装置在齿条上的运动，带动放大装置放大或者收缩。本发明的有益效果是：本发明巧妙地利用放大装置的原理实现了一种水平提升重物的装置；本发明结构简单、操作方便，安全性高，具有极广泛的应用前景。CN109779339ACN109779339A权利要求书1/2页1.一种保持载物水平的提升装置，其特征在于：包括放大装置、齿条、电机装置、固定立柱、机架、平行伸缩装置、承载板，所述固定立柱安装在所述机架上，所述平行伸缩装置一端与所述固定立柱相连接，所述平行伸缩装置另一端与所述承载板相连接，所述平行伸缩装置随着所述承载板的移动进行摆动及伸缩运动；所述放大装置一端安装在所述固定立柱上，所述放大装置另一端与所述承载板相连接，所述电机装置包括电机、第一齿轮，所述电机输出轴上安装有所述第一齿轮，所述第一齿轮与所述齿条啮合运动，所述电机装置与所述放大装置相连，通过所述电机装置在所述齿条上的运动，从而带动所述放大装置放大或者收缩；所述齿条呈形状，从而使所述电机装置在所述齿条上进行纵向及横向移动。2.根据权利要求1所述的提升装置，其特征在于：所述放大装置包括多个连接杆，多个连接杆形成菱形排布，两个所述连接杆的连接位置处为转动连接，一端连接杆与所述固定立柱为转动连接，另一端连接杆与所述承载板为转动连接，所述连接杆与所述电机装置相连，通过所述电机装置的运动带动所述连接杆进行运动。3.根据权利要求1所述的提升装置，其特征在于：所述平行伸缩装置包括第二齿轮、外壳、上齿条和下齿条，所述第二齿轮啮合在所述上齿条和所述下齿条之间，所述外壳套装于所述上齿条和所述下齿条外部，所述第二齿轮以轴固定在外壳上，当所述放大装置放大时，所述第二齿轮在所述上齿条和所述下齿条间做啮合运动，使所述平行伸缩装置伸长；当所述放大装置收缩时，所述第二齿轮在所述上齿条和所述下齿条间做啮合运动，使所述平行伸缩装置收缩。4.根据权利要求3所述的提升装置，其特征在于：所述固定立柱包括第一固定立柱、第二固定立柱，所述平行伸缩装置包括第一平行伸缩装置、第二平行伸缩装置，第三平行伸缩装置、第四平行伸缩装置，所述第一固定立柱上下端分别安装有所述第一平行伸缩装置、第二平行伸缩装置，所述第二固定立柱上下端分别安装有所述第三平行伸缩装置、第四平行伸缩装置。5.根据权利要求4所述的提升装置，其特征在于：所述承载板包括承载框和承载底板，所述承载框包括第一承载框立柱、第二承载框立柱、承载框横梁，所述第一承载框立柱、所述第二承载框立柱安装在所述承载底板上，所述承载框横梁分别与所述第一承载框立柱、所述第二承载框立柱相连接。6.根据权利要求5所述的提升装置，其特征在于：所述第一承载框立柱分别与所述第一平行伸缩装置、所述第二平行伸缩装置相连接，所述第二承载框立柱分别与所述第三平行伸缩装置、所述第四平行伸缩装置相连接。7.根据权利要求1所述的提升装置，其特征在于：该提升装置包括固定板，所述固定板设在所述第一齿轮的两侧。8.根据权利要求7所述的提升装置，其特征在于：该提升装置包括轴承，所述轴承安装在所述固定板之间，所述轴承位于所述齿条的背面。9.根据权利要求1所述的提升装置，其特征在于：所述齿条一端固定在所述固定立柱上，所述齿条另一端固定在所述机架上，所述齿条与所述固定立柱及机架面成正方形；所述齿条的弯折部设计成圆角。10.根据权利要求1至9任一项所述的提升装置，其特征在于：所述电机装置为两个，所述放大装置为两个，两个放大装置平行排列，两个所述电机装置分别与两个所述放大装置2CN109779339A权利要求书2/2页相连。3CN109779339A说明书1/4页一种保持载物水平的提升装置技术领域[0001]本发明涉及机电技术领域，尤其涉
