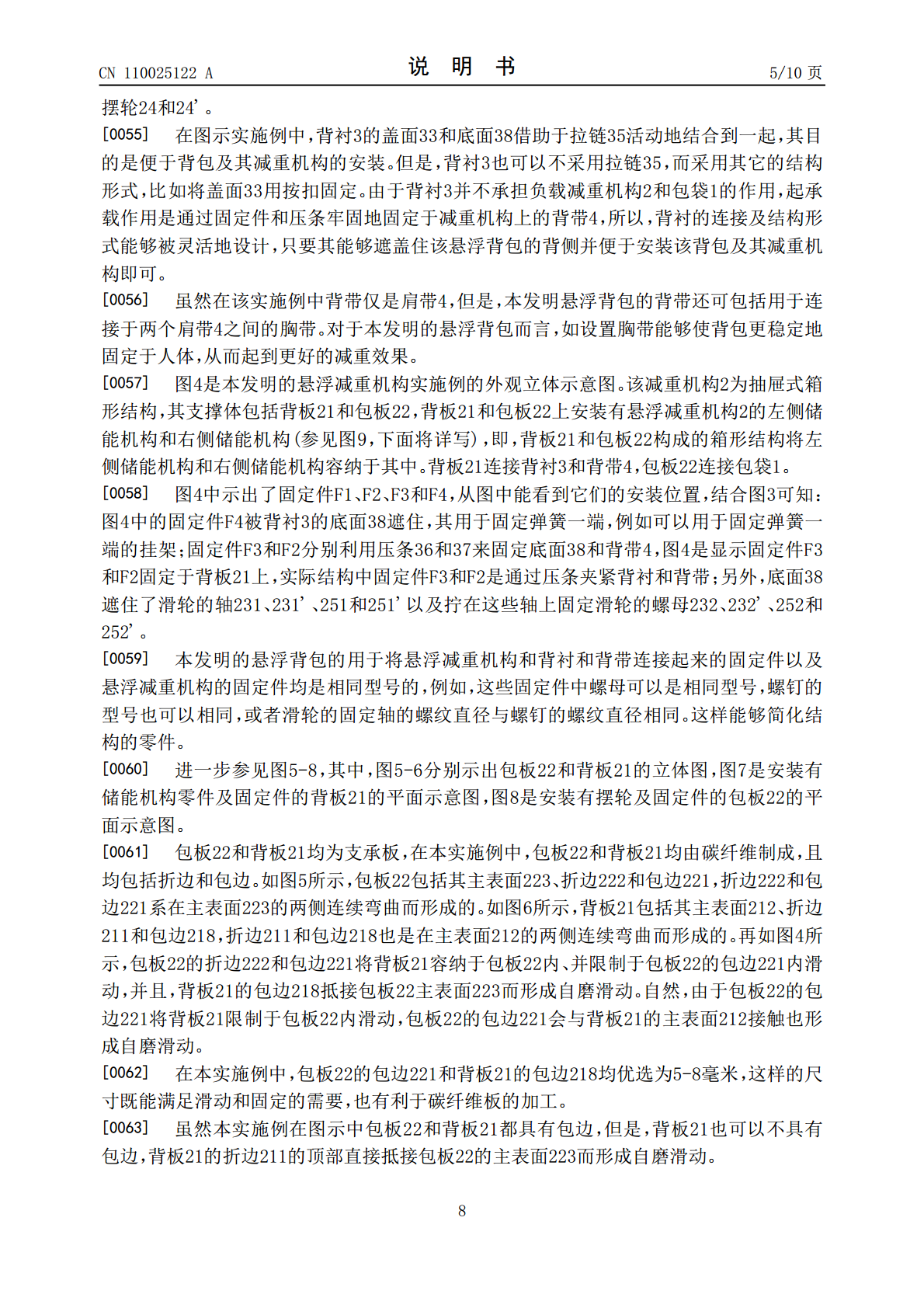

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110025122A(43)申请公布日2019.07.19(21)申请号201910301162.1(22)申请日2019.04.15(71)申请人佟文志地址136500吉林省四平市梨树县(72)发明人佟文志(74)专利代理机构北京卓岚智财知识产权代理事务所(特殊普通合伙)11624代理人郭智(51)Int.Cl.A45F3/08(2006.01)F16F15/04(2006.01)权利要求书2页说明书10页附图9页(54)发明名称一种悬浮减重机构及具有该机构之悬浮背包(57)摘要本发明公开一种悬浮减重机构及具有该机构之悬浮背包，减重机构包括：第一支承板、第二支承板、左侧储能机构、以及右侧储能机构，第一支承板和第二支承板通过连接机构形成能够相对滑动的一体结构，储能机构安装于第一支承板和第二支承板上，并分别位于所述一体结构的左侧部分和右侧部分，使第一支承板和第二支承板形成往复相对滑动，储能机构均包括第一定滑轮、摆轮、第二定滑轮、弹簧和拉索；并且第一定滑轮、摆轮、第二定滑轮均形成三角形布置，弹簧均以预拉伸的形式拉紧所述拉索。本发明的悬浮减重机构采用双框架、双滑轮、双摆轮结构，其结构简单可靠，具有优良的减重效果。CN110025122ACN110025122A权利要求书1/2页1.一种悬浮减重机构，包括：第一支承板、第二支承板、左侧储能机构、以及右侧储能机构，所述第一支承板和第二支承板通过连接机构形成能够相对滑动的一体结构，所述左侧储能机构和右侧储能机构安装于第一支承板和第二支承板上，并分别位于所述一体结构的左侧部分和右侧部分，使所述第一支承板和第二支承板形成往复相对滑动，其中，所述左侧储能机构和右侧储能机构均包括第一定滑轮、摆轮、第二定滑轮、弹簧和拉索；并且在所述左侧储能机构中以及在所述右侧储能机构中：第一定滑轮、第二定滑轮和弹簧均安装于所述第一支承板和第二支承板之一的一个主表面上，所述左侧储能机构和右侧储能机构的摆轮均安装于所述第一支承板和第二支承板中的另一个的与所述一个主表面相对的主表面上，所述摆轮为相对于所述第一支承板和第二支承板之一能够移动的滑轮；第一定滑轮和第二定滑轮均在第一支承板和第二支承板的相对滑动方向上布置，第一定滑轮、摆轮、第二定滑轮均形成三角形布置，并且，在所述悬浮减重机构未负重的状态下，所述摆轮均位于第一定滑轮和第二定滑轮之间；并且，所述拉索均一端连接于所述第一定滑轮，然后绕过所述摆轮且压迫所述摆轮，接着再绕过所述第二定滑轮，最后所述拉索的另一端连接于所述弹簧的一端；在所述拉索安装好后，所述弹簧均以预拉伸的形式拉紧所述拉索。2.如权利要求1所述的悬浮减重机构，其中，所述第一支承板和第二支承板均由碳纤维制成，所述第一支承板和第二支承板之一通过在两侧弯曲形成折边，所述第一支承板和第二支承板中的另一个通过在两侧弯曲形成连续的折边及包边，从而所述第一支承板和第二支承板中的所述另一个利用所述折边及包边将所述第一支承板和第二支承板之一容纳并限制于所述包边内滑动，并且，所述第一支承板和第二支承板之一的折边抵接所述第一支承板和第二支承板中的所述另一个的表面而形成自磨滑动。3.如权利要求2所述的悬浮减重机构，其中，所述第一支承板和第二支承板之一的折边进一步弯曲而形成包边，所述第一支承板和第二支承板之一的包边抵接所述第一支承板和第二支承板中的所述另一个的表面而形成自磨滑动。4.如权利要求1所述的悬浮减重机构，其中，所述左侧储能机构与所述右侧储能机构相对于所述一体结构的纵向对称线对称地布置，并且，在所述左侧储能机构和所述右侧储能机构中所述第一定滑轮和所述第二定滑轮的连线与所述左侧储能机构和所述右侧储能机构的所述摆轮的连线基本垂直。5.如权利要求1所述的悬浮减重机构，其中，所述左侧储能机构和右侧储能机构均还包括第三定滑轮，该第三定滑轮安装在所述第一支承板和第二支承板之一的所述一个主表面上，设置于所述第二定滑轮和所述弹簧之间，所述拉索从所述第二定滑轮延伸至所述第三定滑轮后，绕所述第三定滑轮转向而连接至所述弹簧的一端。6.如权利要求1-5中任一项所述的悬浮减重机构，其中，所述左侧储能机构和右侧储能机构均包括并联的两根弹簧。7.如权利要求1-5中任一项所述的悬浮减重机构，其中，在所述悬浮减重机构未负重的状态下，所述拉索沿第一定滑轮、摆轮和第二定滑轮形成的角度的范围在10-60度之间。2CN110025122A权利要求书2/2页8.一种悬浮背包，其包括如权利要求1-7中任一项所述的悬浮减重机构，所述悬浮背包的包袋固定于所述悬浮减重机构的第一支承板和第二支承板之一，所述悬浮背包的背带固定于所述第一支承板和第二支承板之一中的另一个上。9.如权利要求8所述的悬浮背包，还
