内容提供者
一种座椅悬浮机构.pdf
2023-06-07
10金币
631KB
13页
书生****专家
实名认证
内容提供者
1/10
2/10
3/10
4/10
5/10
6/10
7/10
8/10
9/10
10/10
亲，该文档总共13页，到这已经超出免费预览范围，如果喜欢就直接下载吧～
相关资料
一种座椅悬浮机构.pdf

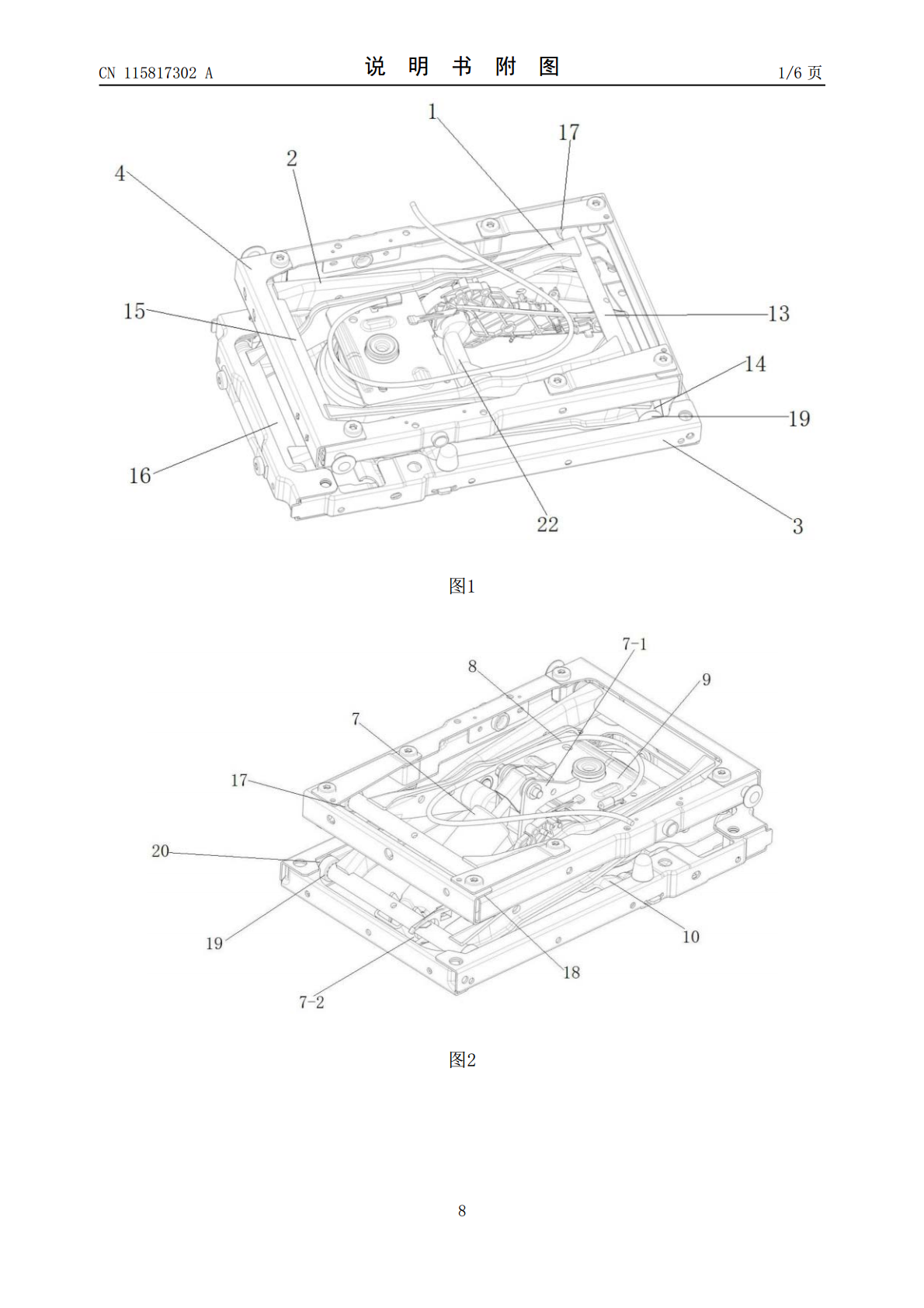

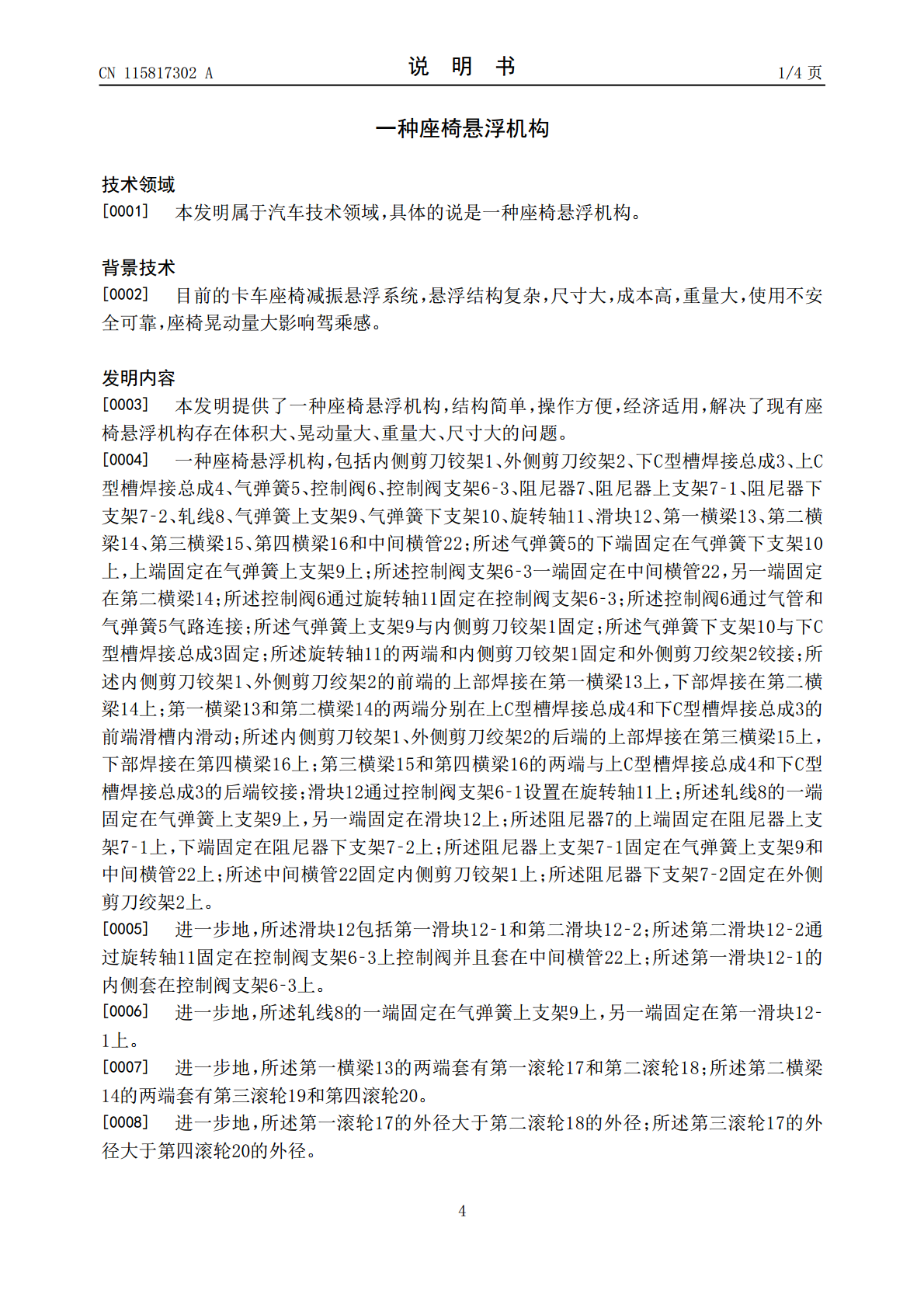

本发明属于汽车技术领域，具体的说是一种座椅悬浮机构。包括内侧剪刀铰架、外侧剪刀绞架、下C型槽焊接总成、上C型槽焊接总成、气弹簧、控制阀、阻尼器、轧线、气弹簧上支架、气弹簧下支架、旋转轴、滑块、第一横梁、第二横梁、第三横梁和第四横梁；当座椅遇到激励时，破坏了座椅悬浮机构的自有平衡，内侧剪刀铰架、外侧剪刀绞架上升或下降，带动第一滑块触碰到第二滑块，使第二滑块触碰到控制阀的放气触点和充气触点，从而控制气弹簧的放气和充气，最终带动座椅下降或上升直至理想的平衡位置。
2023-06-07
