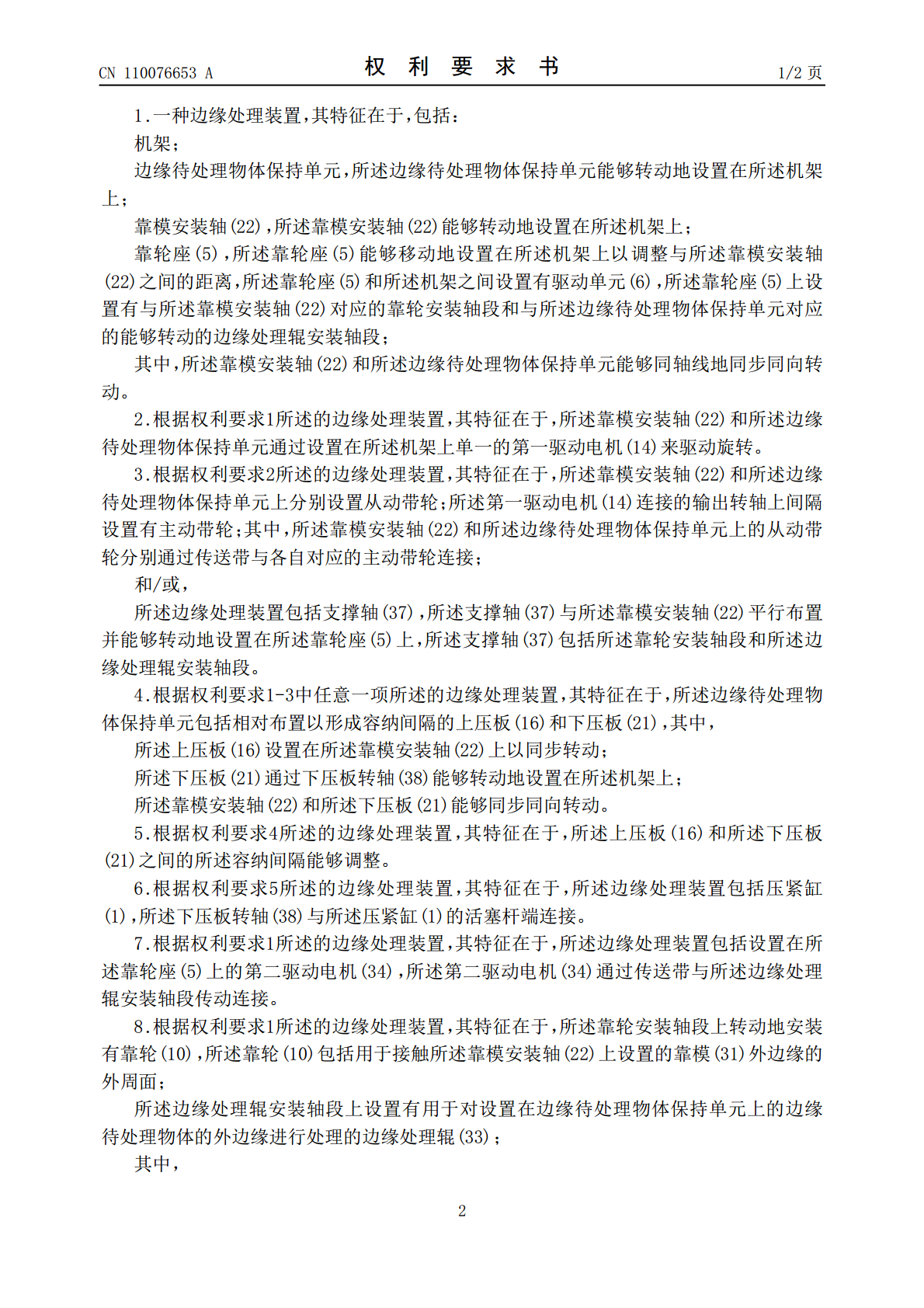

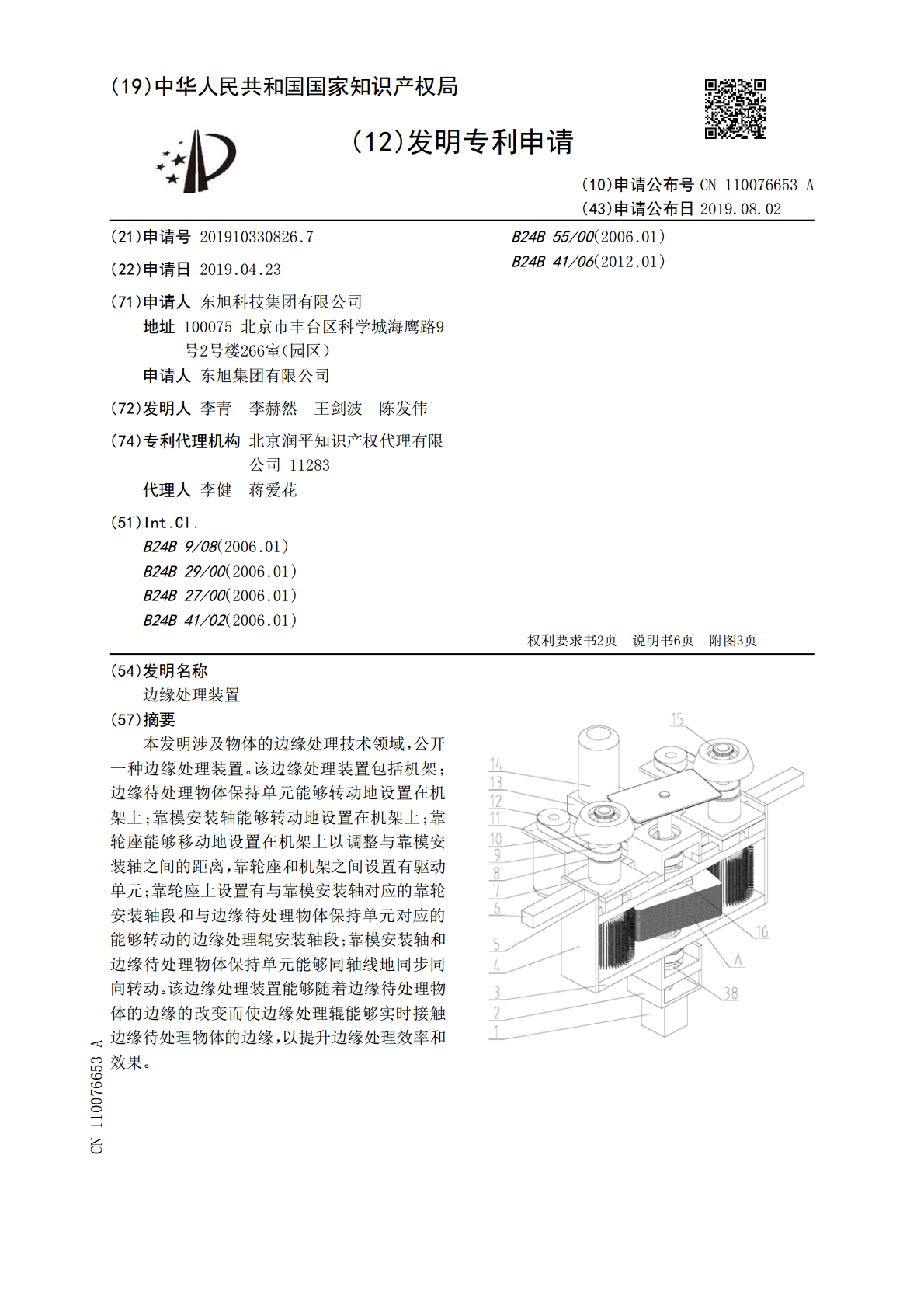

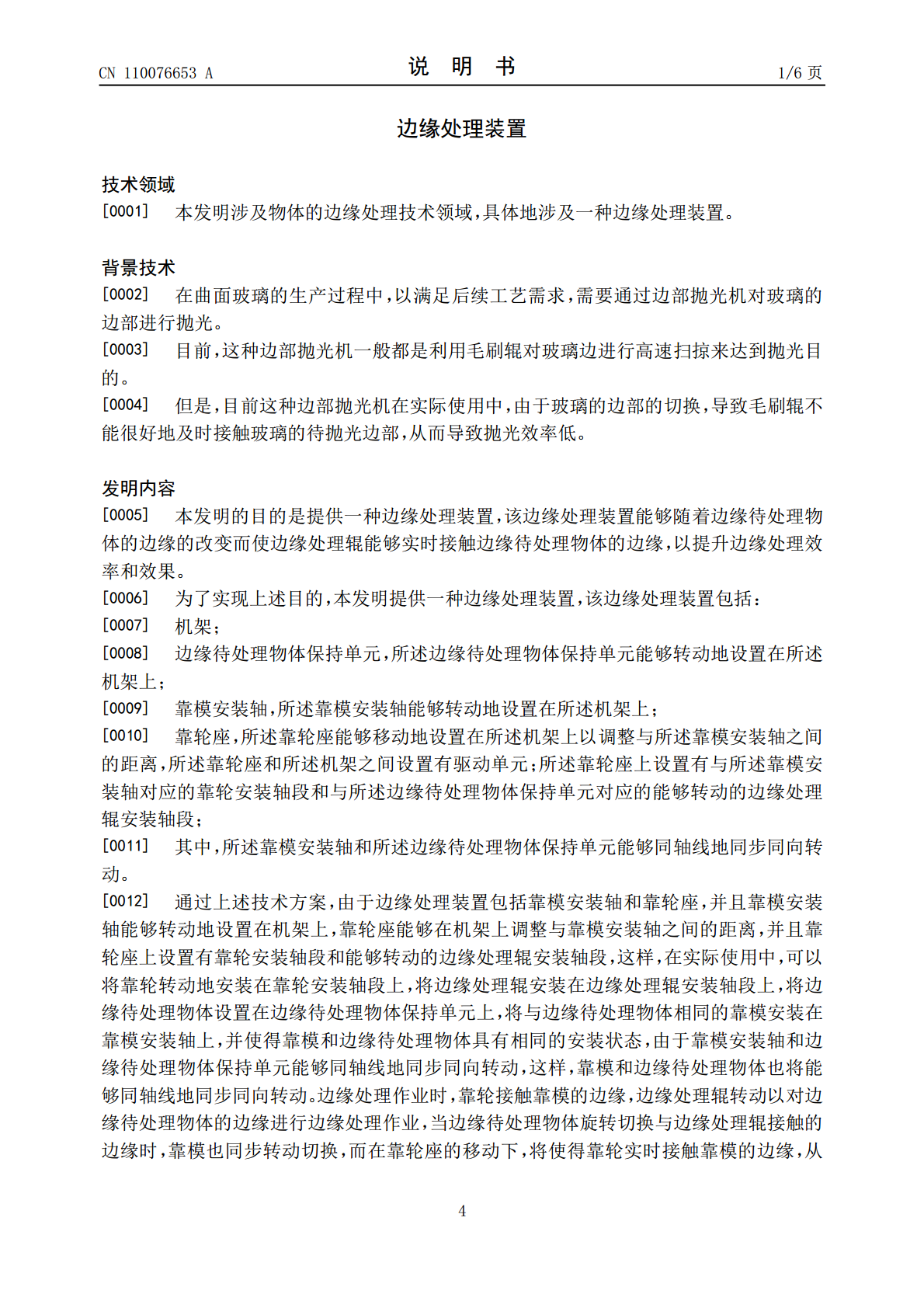

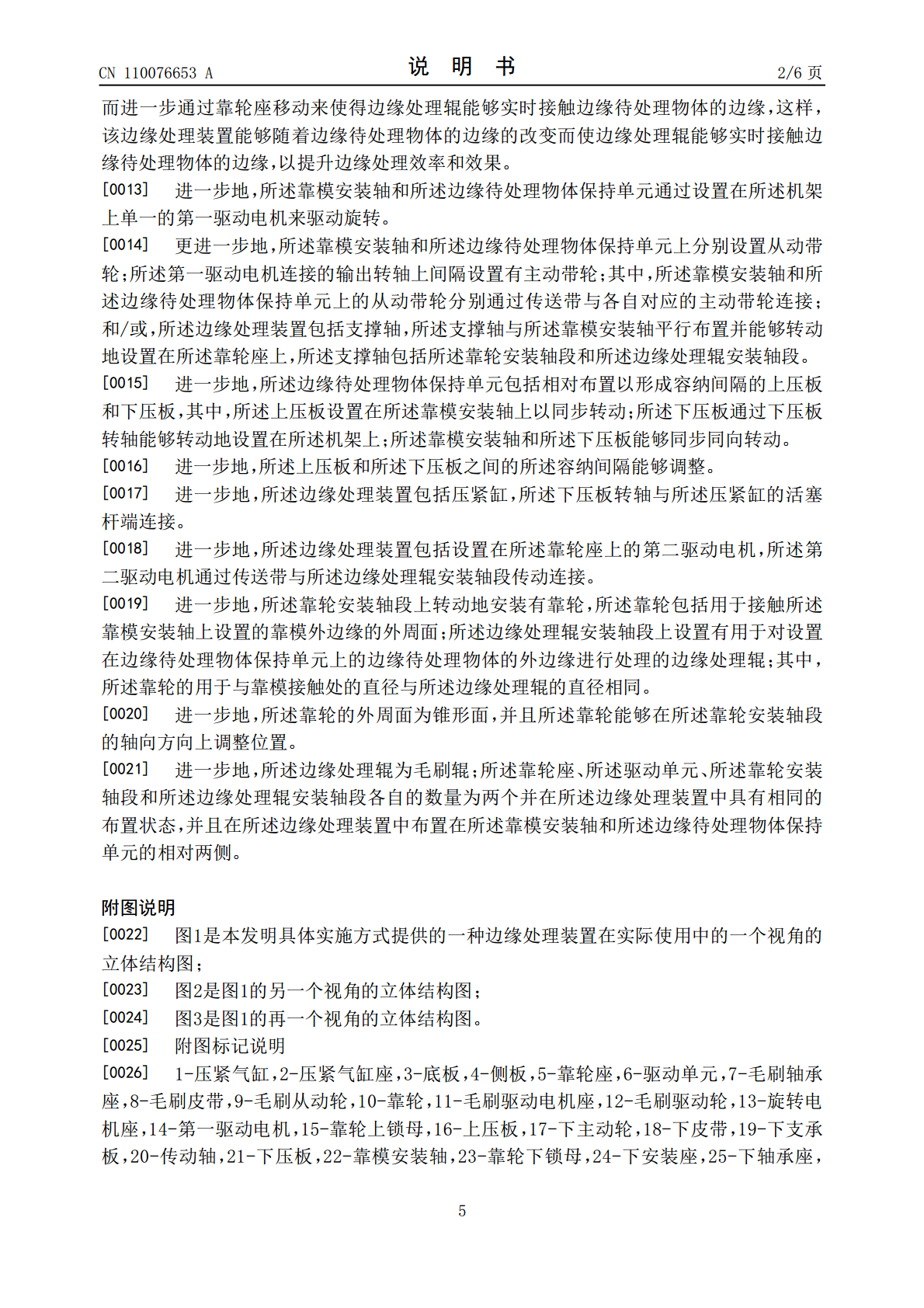

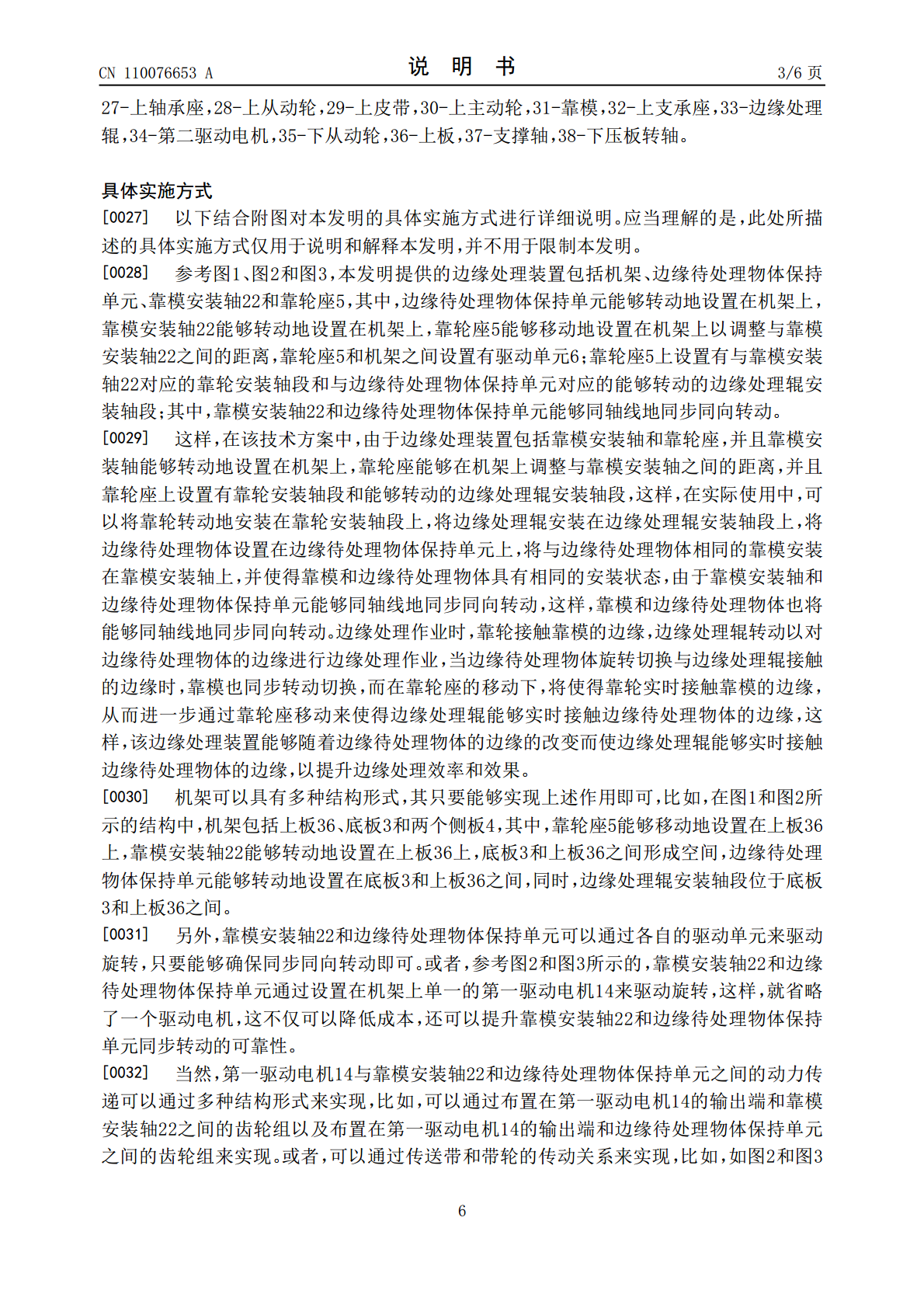

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110076653A(43)申请公布日2019.08.02(21)申请号201910330826.7B24B55/00(2006.01)(22)申请日2019.04.23B24B41/06(2012.01)(71)申请人东旭科技集团有限公司地址100075北京市丰台区科学城海鹰路9号2号楼266室（园区）申请人东旭集团有限公司(72)发明人李青李赫然王剑波陈发伟(74)专利代理机构北京润平知识产权代理有限公司11283代理人李健蒋爱花(51)Int.Cl.B24B9/08(2006.01)B24B29/00(2006.01)B24B27/00(2006.01)B24B41/02(2006.01)权利要求书2页说明书6页附图3页(54)发明名称边缘处理装置(57)摘要本发明涉及物体的边缘处理技术领域，公开一种边缘处理装置。该边缘处理装置包括机架；边缘待处理物体保持单元能够转动地设置在机架上；靠模安装轴能够转动地设置在机架上；靠轮座能够移动地设置在机架上以调整与靠模安装轴之间的距离，靠轮座和机架之间设置有驱动单元；靠轮座上设置有与靠模安装轴对应的靠轮安装轴段和与边缘待处理物体保持单元对应的能够转动的边缘处理辊安装轴段；靠模安装轴和边缘待处理物体保持单元能够同轴线地同步同向转动。该边缘处理装置能够随着边缘待处理物体的边缘的改变而使边缘处理辊能够实时接触边缘待处理物体的边缘，以提升边缘处理效率和效果。CN110076653ACN110076653A权利要求书1/2页1.一种边缘处理装置，其特征在于，包括：机架；边缘待处理物体保持单元，所述边缘待处理物体保持单元能够转动地设置在所述机架上；靠模安装轴(22)，所述靠模安装轴(22)能够转动地设置在所述机架上；靠轮座(5)，所述靠轮座(5)能够移动地设置在所述机架上以调整与所述靠模安装轴(22)之间的距离，所述靠轮座(5)和所述机架之间设置有驱动单元(6)，所述靠轮座(5)上设置有与所述靠模安装轴(22)对应的靠轮安装轴段和与所述边缘待处理物体保持单元对应的能够转动的边缘处理辊安装轴段；其中，所述靠模安装轴(22)和所述边缘待处理物体保持单元能够同轴线地同步同向转动。2.根据权利要求1所述的边缘处理装置，其特征在于，所述靠模安装轴(22)和所述边缘待处理物体保持单元通过设置在所述机架上单一的第一驱动电机(14)来驱动旋转。3.根据权利要求2所述的边缘处理装置，其特征在于，所述靠模安装轴(22)和所述边缘待处理物体保持单元上分别设置从动带轮；所述第一驱动电机(14)连接的输出转轴上间隔设置有主动带轮；其中，所述靠模安装轴(22)和所述边缘待处理物体保持单元上的从动带轮分别通过传送带与各自对应的主动带轮连接；和/或，所述边缘处理装置包括支撑轴(37)，所述支撑轴(37)与所述靠模安装轴(22)平行布置并能够转动地设置在所述靠轮座(5)上，所述支撑轴(37)包括所述靠轮安装轴段和所述边缘处理辊安装轴段。4.根据权利要求1-3中任意一项所述的边缘处理装置，其特征在于，所述边缘待处理物体保持单元包括相对布置以形成容纳间隔的上压板(16)和下压板(21)，其中，所述上压板(16)设置在所述靠模安装轴(22)上以同步转动；所述下压板(21)通过下压板转轴(38)能够转动地设置在所述机架上；所述靠模安装轴(22)和所述下压板(21)能够同步同向转动。5.根据权利要求4所述的边缘处理装置，其特征在于，所述上压板(16)和所述下压板(21)之间的所述容纳间隔能够调整。6.根据权利要求5所述的边缘处理装置，其特征在于，所述边缘处理装置包括压紧缸(1)，所述下压板转轴(38)与所述压紧缸(1)的活塞杆端连接。7.根据权利要求1所述的边缘处理装置，其特征在于，所述边缘处理装置包括设置在所述靠轮座(5)上的第二驱动电机(34)，所述第二驱动电机(34)通过传送带与所述边缘处理辊安装轴段传动连接。8.根据权利要求1所述的边缘处理装置，其特征在于，所述靠轮安装轴段上转动地安装有靠轮(10)，所述靠轮(10)包括用于接触所述靠模安装轴(22)上设置的靠模(31)外边缘的外周面；所述边缘处理辊安装轴段上设置有用于对设置在边缘待处理物体保持单元上的边缘待处理物体的外边缘进行处理的边缘处理辊(33)；其中，2CN110076653A权利要求书2/2页所述靠轮(10)的用于与靠模接触处的直径与所述边缘处理辊(33)的直径相同。9.根据权利要求8所述的边缘处理装置，其特征在于，所述靠轮(10)的外周面为锥形面，并且所述靠轮(10)能够在所述靠轮安装轴段的轴向方向上调整位置。10.根据权利要求8所述的边缘处理装置，其特征在于，所述边缘处理辊(33)为毛刷辊；
