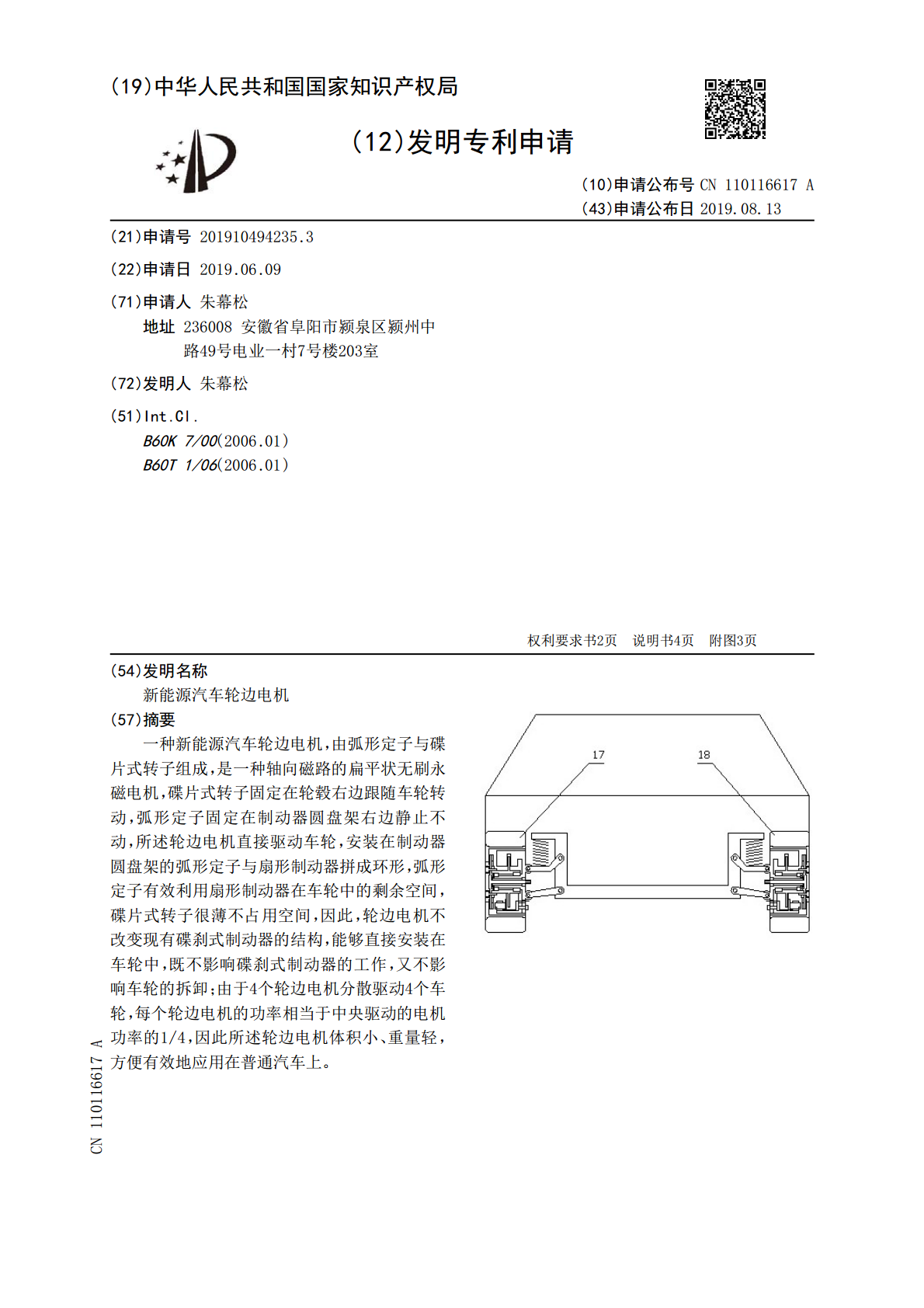

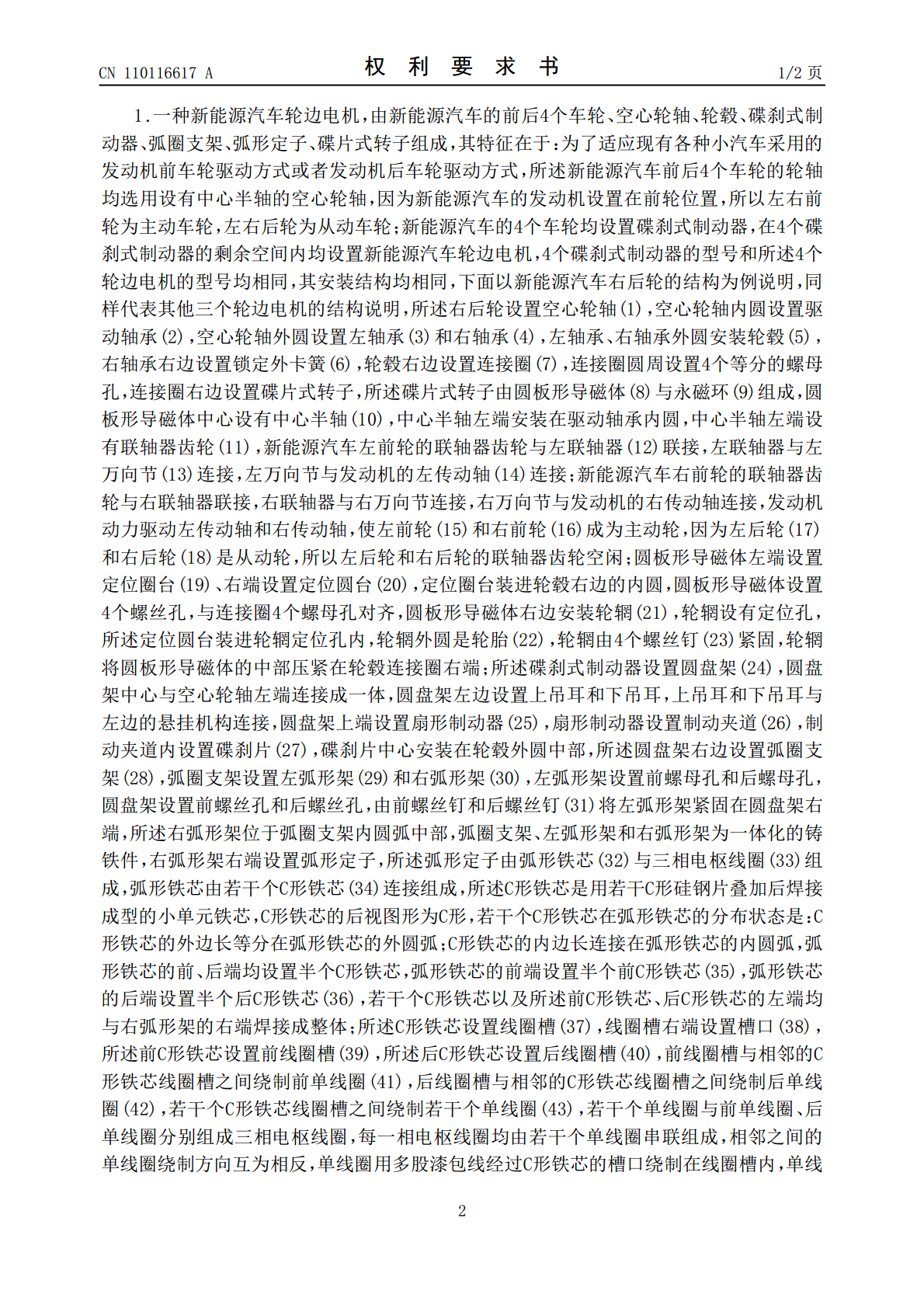

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110116617A(43)申请公布日2019.08.13(21)申请号201910494235.3(22)申请日2019.06.09(71)申请人朱幕松地址236008安徽省阜阳市颍泉区颍州中路49号电业一村7号楼203室(72)发明人朱幕松(51)Int.Cl.B60K7/00(2006.01)B60T1/06(2006.01)权利要求书2页说明书4页附图3页(54)发明名称新能源汽车轮边电机(57)摘要一种新能源汽车轮边电机，由弧形定子与碟片式转子组成，是一种轴向磁路的扁平状无刷永磁电机，碟片式转子固定在轮毂右边跟随车轮转动，弧形定子固定在制动器圆盘架右边静止不动，所述轮边电机直接驱动车轮，安装在制动器圆盘架的弧形定子与扇形制动器拼成环形，弧形定子有效利用扇形制动器在车轮中的剩余空间，碟片式转子很薄不占用空间，因此，轮边电机不改变现有碟刹式制动器的结构，能够直接安装在车轮中，既不影响碟刹式制动器的工作，又不影响车轮的拆卸；由于4个轮边电机分散驱动4个车轮，每个轮边电机的功率相当于中央驱动的电机功率的1/4，因此所述轮边电机体积小、重量轻，方便有效地应用在普通汽车上。CN110116617ACN110116617A权利要求书1/2页1.一种新能源汽车轮边电机，由新能源汽车的前后4个车轮、空心轮轴、轮毂、碟刹式制动器、弧圈支架、弧形定子、碟片式转子组成，其特征在于：为了适应现有各种小汽车采用的发动机前车轮驱动方式或者发动机后车轮驱动方式，所述新能源汽车前后4个车轮的轮轴均选用设有中心半轴的空心轮轴，因为新能源汽车的发动机设置在前轮位置，所以左右前轮为主动车轮，左右后轮为从动车轮；新能源汽车的4个车轮均设置碟刹式制动器，在4个碟刹式制动器的剩余空间内均设置新能源汽车轮边电机，4个碟刹式制动器的型号和所述4个轮边电机的型号均相同，其安装结构均相同，下面以新能源汽车右后轮的结构为例说明，同样代表其他三个轮边电机的结构说明，所述右后轮设置空心轮轴(1)，空心轮轴内圆设置驱动轴承(2)，空心轮轴外圆设置左轴承(3)和右轴承(4)，左轴承、右轴承外圆安装轮毂(5)，右轴承右边设置锁定外卡簧(6)，轮毂右边设置连接圈(7)，连接圈圆周设置4个等分的螺母孔，连接圈右边设置碟片式转子，所述碟片式转子由圆板形导磁体(8)与永磁环(9)组成，圆板形导磁体中心设有中心半轴(10)，中心半轴左端安装在驱动轴承内圆，中心半轴左端设有联轴器齿轮(11)，新能源汽车左前轮的联轴器齿轮与左联轴器(12)联接，左联轴器与左万向节(13)连接，左万向节与发动机的左传动轴(14)连接；新能源汽车右前轮的联轴器齿轮与右联轴器联接，右联轴器与右万向节连接，右万向节与发动机的右传动轴连接，发动机动力驱动左传动轴和右传动轴，使左前轮(15)和右前轮(16)成为主动轮，因为左后轮(17)和右后轮(18)是从动轮，所以左后轮和右后轮的联轴器齿轮空闲；圆板形导磁体左端设置定位圈台(19)、右端设置定位圆台(20)，定位圈台装进轮毂右边的内圆，圆板形导磁体设置4个螺丝孔，与连接圈4个螺母孔对齐，圆板形导磁体右边安装轮辋(21)，轮辋设有定位孔，所述定位圆台装进轮辋定位孔内，轮辋外圆是轮胎(22)，轮辋由4个螺丝钉(23)紧固，轮辋将圆板形导磁体的中部压紧在轮毂连接圈右端；所述碟刹式制动器设置圆盘架(24)，圆盘架中心与空心轮轴左端连接成一体，圆盘架左边设置上吊耳和下吊耳，上吊耳和下吊耳与左边的悬挂机构连接，圆盘架上端设置扇形制动器(25)，扇形制动器设置制动夹道(26)，制动夹道内设置碟刹片(27)，碟刹片中心安装在轮毂外圆中部，所述圆盘架右边设置弧圈支架(28)，弧圈支架设置左弧形架(29)和右弧形架(30)，左弧形架设置前螺母孔和后螺母孔，圆盘架设置前螺丝孔和后螺丝孔，由前螺丝钉和后螺丝钉(31)将左弧形架紧固在圆盘架右端，所述右弧形架位于弧圈支架内圆弧中部，弧圈支架、左弧形架和右弧形架为一体化的铸铁件，右弧形架右端设置弧形定子，所述弧形定子由弧形铁芯(32)与三相电枢线圈(33)组成，弧形铁芯由若干个C形铁芯(34)连接组成，所述C形铁芯是用若干C形硅钢片叠加后焊接成型的小单元铁芯，C形铁芯的后视图形为C形，若干个C形铁芯在弧形铁芯的分布状态是：C形铁芯的外边长等分在弧形铁芯的外圆弧；C形铁芯的内边长连接在弧形铁芯的内圆弧，弧形铁芯的前、后端均设置半个C形铁芯，弧形铁芯的前端设置半个前C形铁芯(35)，弧形铁芯的后端设置半个后C形铁芯(36)，若干个C形铁芯以及所述前C形铁芯、后C形铁芯的左端均与右弧形架的右端焊接成整体；所述C形铁芯设置线圈槽(37)，线圈槽右端设置槽口(38)，所述前C形铁芯设
