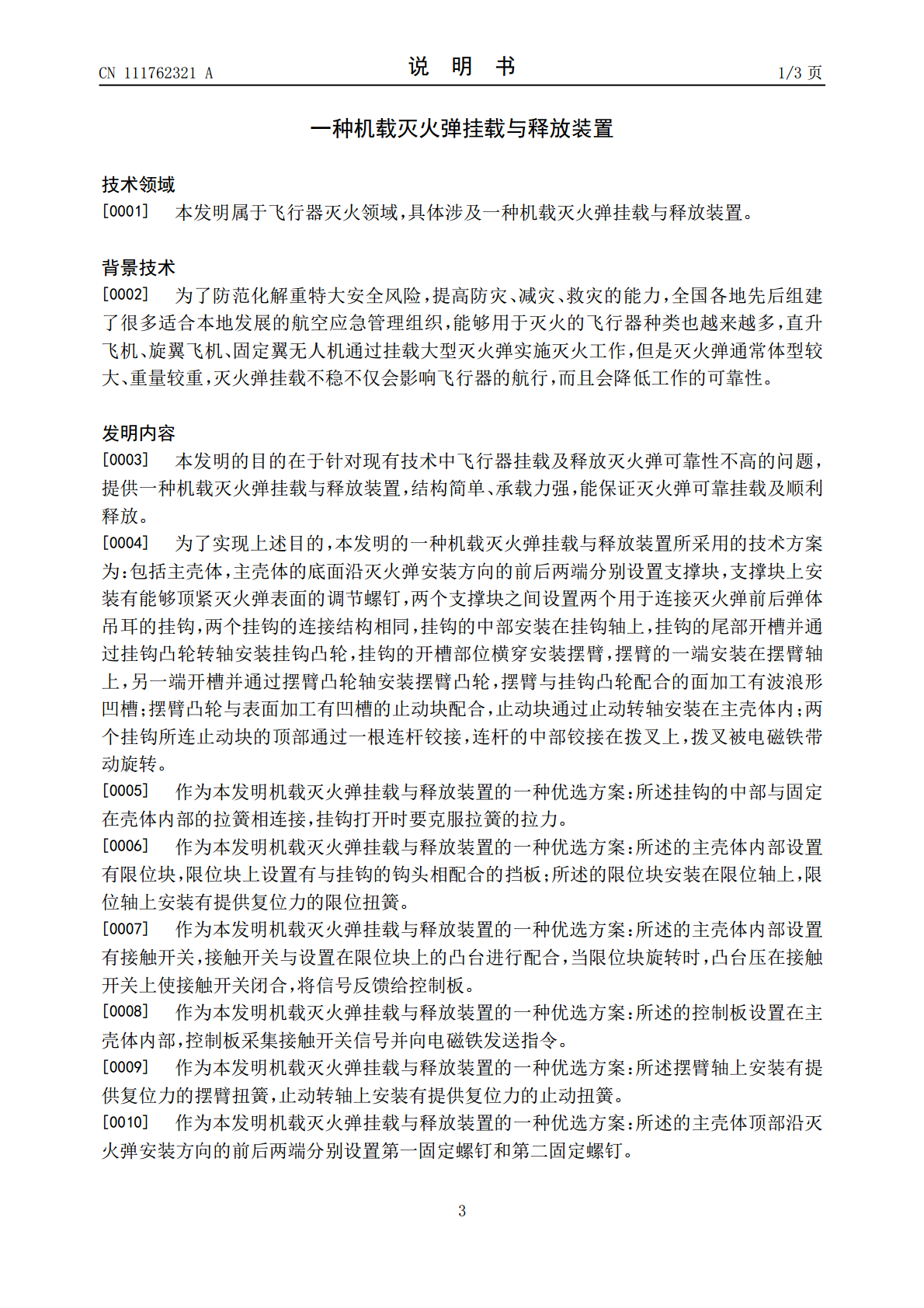

一种机载灭火弹挂载与释放装置.pdf
2023-08-26
10金币
592KB
8页
新月****姐a
实名认证
内容提供者
1/8
2/8
3/8
4/8
5/8
6/8
7/8
8/8
在线预览结束，喜欢就下载吧，查找使用更方便
相关资料
一种机载灭火弹挂载与释放装置.pdf

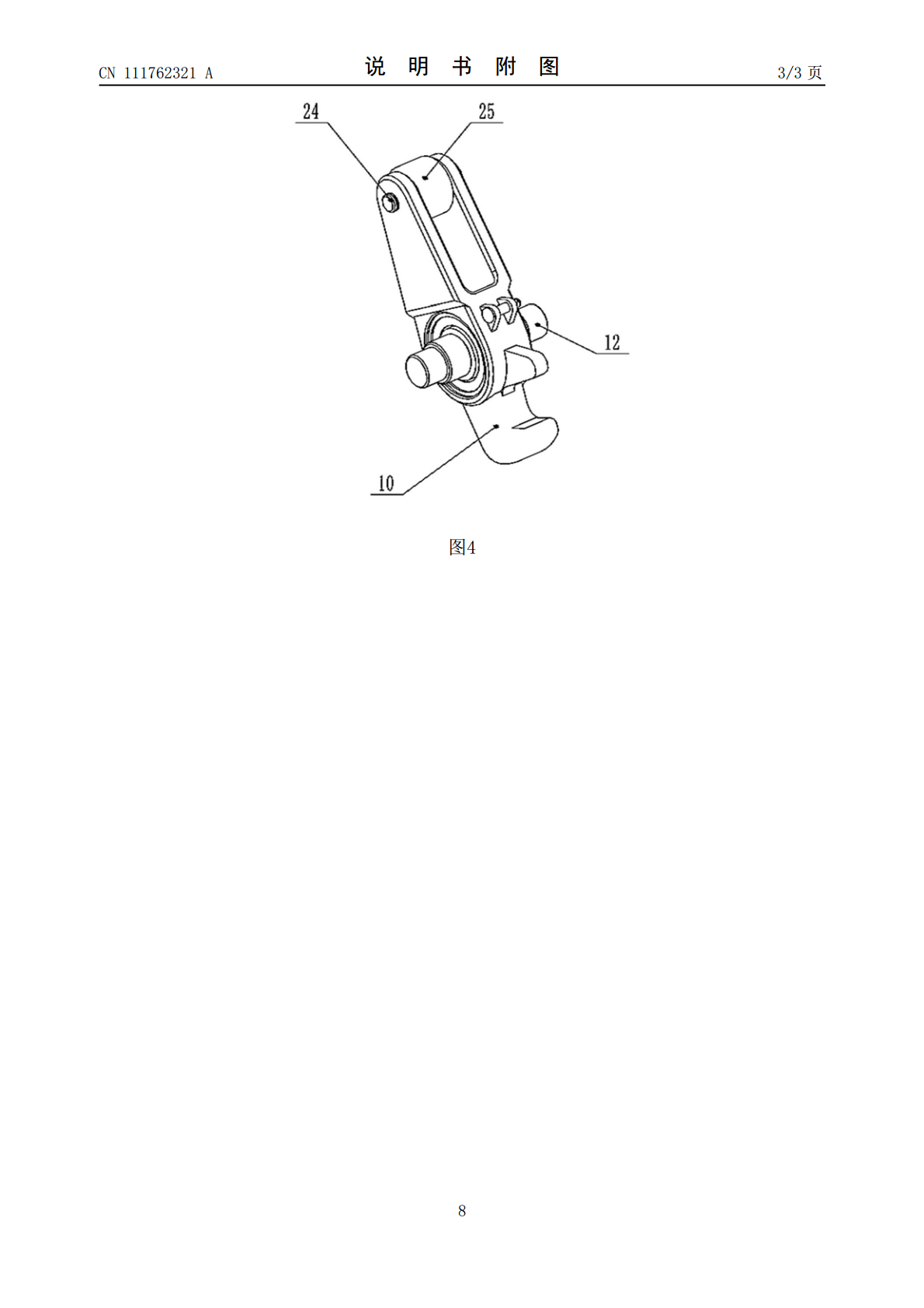

一种机载灭火弹挂载与释放装置，主壳体的底面前后两端分别设置支撑块，支撑块上安装调节螺钉，两个支撑块之间设置两个用于连接灭火弹前后弹体吊耳的挂钩，挂钩的中部安装在挂钩轴上，挂钩的尾部开槽并通过挂钩凸轮转轴安装挂钩凸轮，挂钩的开槽部位横穿安装摆臂，摆臂的一端安装在摆臂轴上，另一端开槽并通过摆臂凸轮轴安装摆臂凸轮，摆臂与挂钩凸轮配合的面加工有波浪形凹槽；摆臂凸轮与表面加工有凹槽的止动块配合，止动块通过止动转轴安装在主壳体内；两个挂钩所连止动块的顶部通过一根连杆铰接，连杆的中部铰接在拨叉上，拨叉被电磁铁带动旋转。
2023-08-26
10
592KB
无人机载灭火弹装置.pdf
本发明涉及无人机技术领域，公开了一种无人机载灭火弹装置，包括无人机和装载装置，所述装载装置顶部设有螺栓，所述装载装置通过螺栓与无人机底部连接固定，所述装载装置底部设有底板，所述底板前端设有步进电机，所述步进电机通过支撑板固定于底板前端，所述底板前端设有通孔，所述通孔之间设有挡板，所述挡板通过转动轴与步进电机齿轮连接，所述装载装置后端设有磁铁，所述磁铁与后板连接，后板中部设有把手。该无人机载灭火弹装置，具备可承载灭火弹且能控制释放灭火弹数量等优点。
2023-09-02
10
313KB
无人机载灭火弹装置.pdf
本发明公开了无人机载灭火弹装置，包括无人机机体和灭火弹存储箱，所述灭火弹存储箱固定安装于无人机机体下方，所述灭火弹存储箱内依次排列有灭火弹，所述灭火弹一侧设置有投射组件，所述灭火弹存储箱远离投射组件一侧滑动连接有挡板，所述灭火弹存储箱底部一侧设置有限位组件，所述灭火弹存储箱上方固定安装有火情识别组件，所述投射组件包括第一电机，所述灭火弹存储箱内一侧转动安装有螺套，所述螺套内螺接有丝杆，所述第一电机的输出轴端和所述螺套表面均固定安装有带轮，两组所述带轮传动连接，所述丝杆位于灭火弹存储箱外部一端固定安装有微动
2023-08-27
10
450KB

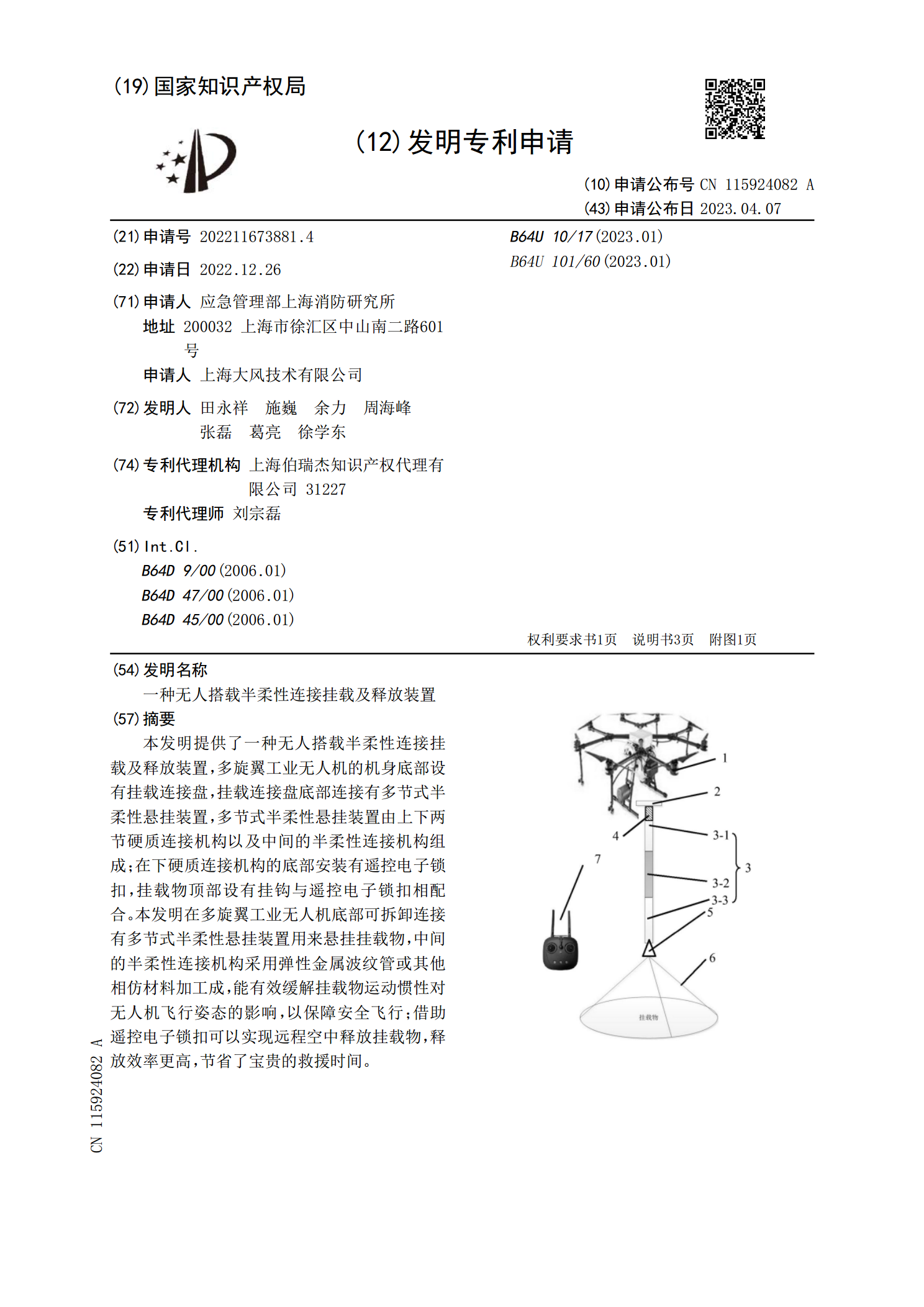

一种无人搭载半柔性连接挂载及释放装置.pdf
