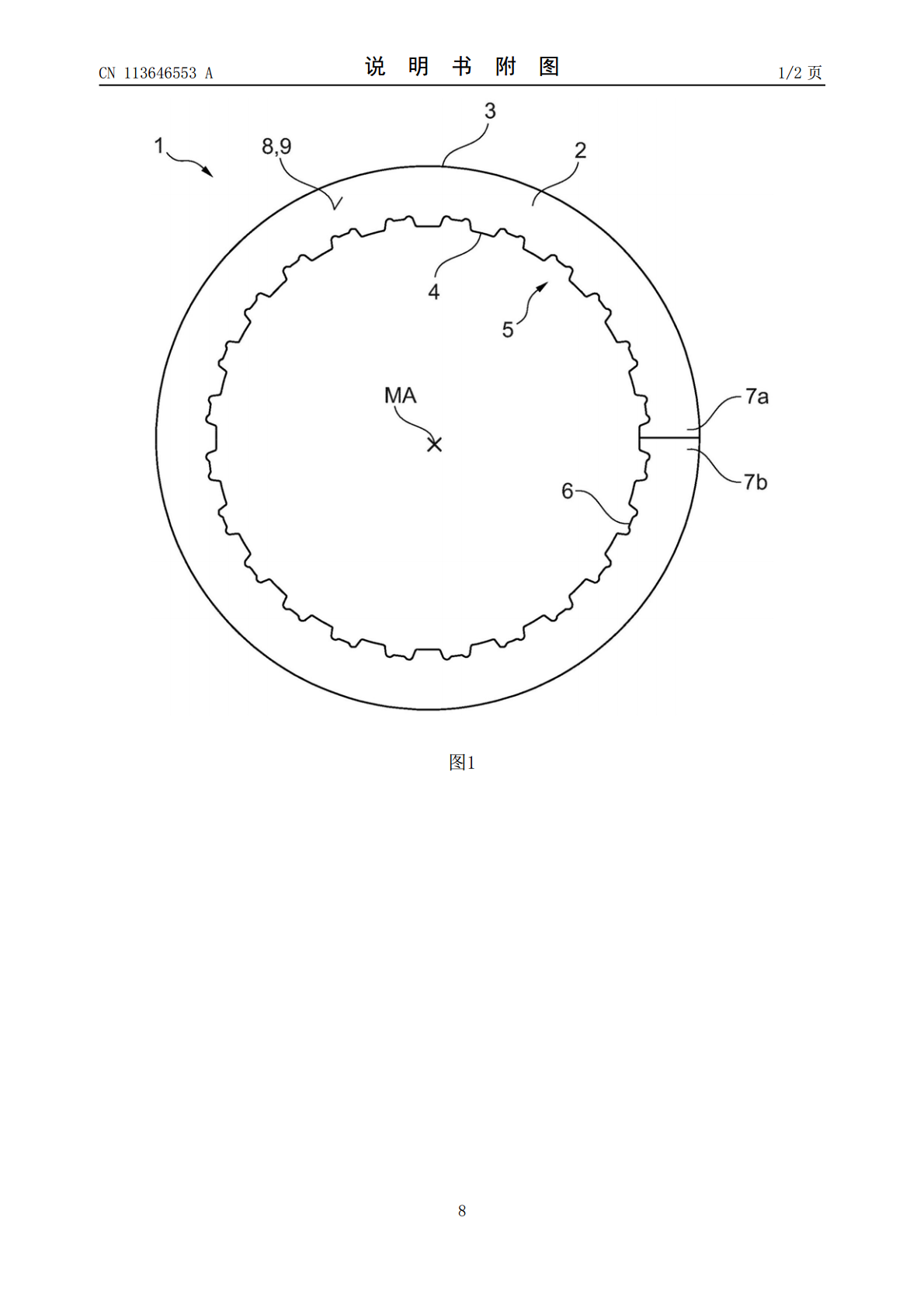

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN113646553A(43)申请公布日2021.11.12(21)申请号202080026243.6(74)专利代理机构上海专利商标事务所有限公(22)申请日2020.04.01司31100代理人骆希聪(30)优先权数据102019204988.52019.04.08DE(51)Int.Cl.F16D13/64(2006.01)(85)PCT国际申请进入国家阶段日2021.09.29(86)PCT国际申请的申请数据PCT/EP2020/0592622020.04.01(87)PCT国际申请的公布数据WO2020/207878DE2020.10.15(71)申请人采埃孚股份公司地址德国腓特烈港(72)发明人M·考夫曼F·西伯曼T·舒普权利要求书1页说明书5页附图2页(54)发明名称用于多盘式离合器的盘、具有盘的多盘式离合器及用于生产盘的方法(57)摘要已知多盘式离合器通常具有由钢盘构成的第一离合器组和由摩擦盘构成的第二离合器组。本发明的目的是产生一种具有成本特别节约的设计的盘。为此目的，提出了用于多盘式离合器的盘(1)，该盘具有盘体(2)，盘体(2)被配置为环形盘，并且盘体(2)在其内周边(4)和/或外周边(3)具有带动件轮廓(5)，带动件轮廓用于将盘(1)固定地安装以便共同旋转，其中，盘体(2)通过在其内周边(4)上立辊轧边而形成。CN113646553ACN113646553A权利要求书1/1页1.一种用于多盘式离合器的盘(1)，所述盘具有盘体(2)，所述盘体(2)被配置为环形盘，并且所述盘体(2)在其内周边(4)和/或其外周边(3)上具有带动件轮廓(5)，所述带动件轮廓用于将所述盘(1)固定地安装以便共同旋转，其特征在于，所述盘体(2)通过在其内周边(4)上立辊轧边而形成。2.如权利要求1所述的盘(1)，其特征在于，所述盘体(2)具有在周向方向上彼此相对的两个端部区段(7a，7b)，所述两个端部区段(7a，7b)在周向方向上彼此抵靠或略微地间隔开。3.如权利要求1或2所述的盘(1)，其特征在于，所述两个端部区段(7a，7b)藉由接合的方法在周向方向上连接至彼此。4.如前述权利要求之一所述的盘(1)，其特征在于，所述两个端部区段(7a，7b)通过成形和/或焊接连接至彼此。5.如前述权利要求之一所述的盘(1)，其特征在于，所述带动件轮廓(5)藉由切割的方法在所述盘体(2)中制出。6.如前述权利要求之一所述的盘(1)，其特征在于，所述带动件轮廓(5)通过精确切割和/或冲压的方式在所述盘体(2)中制出。7.如前述权利要求之一所述的盘(1)，其特征在于，所述带动件轮廓(5)具有多个突起和/或切口(6)，所述多个突起和/或切口在周向方向上均匀地分布、并且沿径向方向定向。8.如前述权利要求之一所述的盘(1)，其特征在于，所述盘(1)被配置为摩擦盘，所述盘体(2)至少在一个侧面(8)上具有摩擦面(9)。9.一种多盘式离合器，所述多盘式离合器具有多个如前述权利要求之一所述的盘(1)，其特征为第一多盘组件，所述第一多盘组件具有多个在其内周边(4)上具有所述带动件轮廓(5)的盘(1)；以及第二多盘组件，所述第二多盘组件具有多个在其外周边(3)上具有所述带动件轮廓(5)的盘(1)，所述第一多盘组件和所述第二多盘组件的盘(1)以交替的方式彼此前后地布置。10.一种用于生产如前述权利要求之一所述的盘(1)的方法，在所述方法的情况下：‑提供具有第一纵向边缘和第二纵向边缘(12a，12b)的长形金属条；‑通过在所述两个纵向边缘(12a，12b)中的一个纵向边缘上绕弯折轴线(BA)立辊轧边形成所述金属条，结果是形成所述盘体(2)，‑所述盘体(2)的内周边(4)通过经立辊轧边加工的所述纵向边缘(12a，12b)限定，所述盘体(2)的外周边(3)通过另一个纵向边缘(12a，12b)限定。11.如权利要求10所述的方法，其特征在于，在立辊轧边之后，所述两个端部区段(7a，7b)通过接合连接至彼此。12.如权利要求10或11所述的方法，其特征在于，在立辊轧边之后，通过切割而在所述环形盘体(2)中制出所述带动件轮廓(5)。2CN113646553A说明书1/5页用于多盘式离合器的盘、具有盘的多盘式离合器及用于生产盘的方法[0001]本发明涉及一种具有权利要求1的前序部分的特征的用于多盘式离合器的盘。此外，本发明涉及一种具有多个该盘的多盘式离合器以及一种用于生产该盘的方法。[0002]已知的多盘式离合器通常具有由钢盘构成的第一多盘组件和由摩擦盘构成的第二多盘组件。在此，两个多盘组件的盘以交替顺序布置，这些盘可以彼此接触以例如在两个轴之间形成摩擦锁定连接。钢盘和摩擦盘通常被制造为通过冲压金属片
