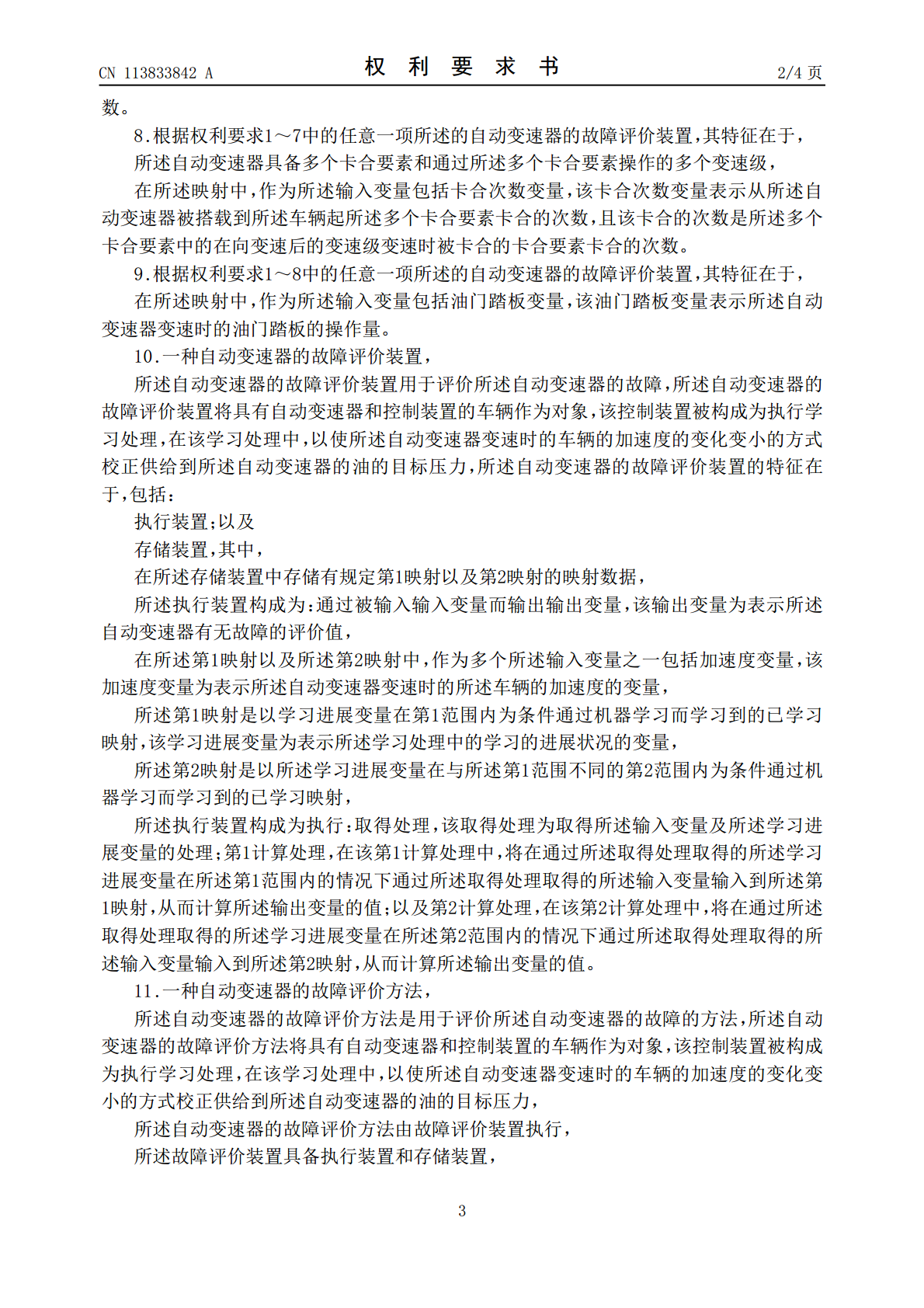

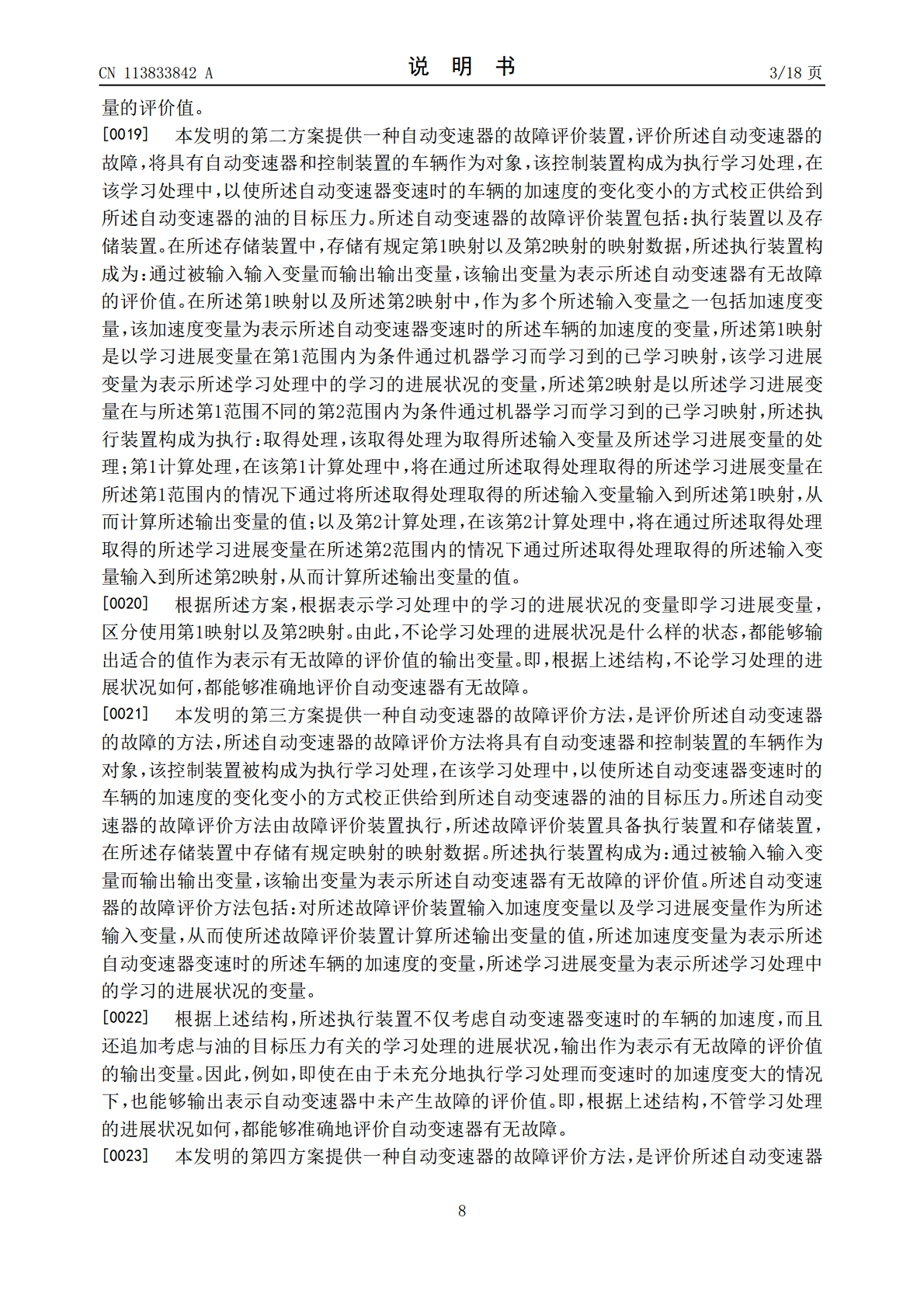

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN113833842A(43)申请公布日2021.12.24(21)申请号202110634615.X(22)申请日2021.06.08(30)优先权数据2020-1090122020.06.24JP(71)申请人丰田自动车株式会社地址日本爱知县(72)发明人藤井广太田端淳奥田弘一今村健(74)专利代理机构中国贸促会专利商标事务所有限公司11038代理人张丽(51)Int.Cl.F16H61/12(2010.01)F16H61/00(2006.01)G06N20/00(2019.01)权利要求书4页说明书18页附图5页(54)发明名称自动变速器的故障评价装置、故障评价方法及存储介质(57)摘要本公开提供自动变速器的故障评价装置、自动变速器的故障评价方法以及储存自动变速器的故障评价程序的非临时性的存储介质。自动变速器的故障评价装置评价所述自动变速器的故障。所述自动变速器的故障评价装置将具有自动变速器和控制装置的车辆作为对象，控制装置被构成为执行学习处理，在该学习处理中，以使所述自动变速器变速时的车辆的加速度的变化变小的方式校正供给到所述自动变速器的油的目标压力。所述自动变速器的故障评价装置具备执行装置和存储装置。在所述存储装置中存储有规定映射的映射数据，所述执行装置构成为通过输入输入变量而输出输出变量，该输出变量为表示所述自动变速器有无故障的评价值。CN113833842ACN113833842A权利要求书1/4页1.一种自动变速器的故障评价装置，所述自动变速器的故障评价装置用于评价所述自动变速器的故障，所述自动变速器的故障评价装置将具有自动变速器和控制装置的车辆作为对象，该控制装置被构成为执行学习处理，在该学习处理中，以使所述自动变速器变速时的车辆的加速度的变化变小的方式校正供给到所述自动变速器的油的目标压力，所述自动变速器的故障评价装置的特征在于，包括：执行装置；以及存储装置，其中，在所述存储装置中存储有规定映射的映射数据，所述执行装置构成为：通过被输入输入变量而输出输出变量，该输出变量为表示所述自动变速器有无故障的评价值，在所述映射中，作为所述输入变量包括：加速度变量，该加速度变量为表示所述自动变速器变速时的所述车辆的加速度的变量；和学习进展变量，该学习进展变量为表示所述学习处理中的学习的进展状况的变量，所述执行装置构成为执行：取得处理，该取得处理为取得所述输入变量的处理；以及计算处理，在该计算处理中，将通过所述取得处理取得的所述输入变量输入到所述映射，从而计算所述输出变量的值。2.根据权利要求1所述的自动变速器的故障评价装置，其特征在于，所述学习进展变量是如下变量：在所述学习处理中的学习收敛的情况下为第1值，在所述学习处理中的学习未收敛的情况下为与所述第1值不同的第2值。3.根据权利要求1所述的自动变速器的故障评价装置，其特征在于，所述学习进展变量是表示从所述自动变速器被搭载到所述车辆起的所述学习处理的实施次数的变量。4.根据权利要求1所述的自动变速器的故障评价装置，其特征在于，所述学习进展变量是从所述自动变速器被搭载到所述车辆起的所述车辆的行驶距离。5.根据权利要求1～4中的任意一项所述的自动变速器的故障评价装置，其特征在于，所述目标压力是通过对基准压力加上或者乘以学习校正值而计算的，该基准压力为未实施所述学习处理时的油的压力，所述学习处理是以使所述自动变速器变速时的车辆的加速度的变化变小的方式来计算所述学习校正值的处理，在所述映射中，作为所述输入变量包括所述学习校正值。6.根据权利要求1～5中的任意一项所述的自动变速器的故障评价装置，其特征在于，所述自动变速器具备多个卡合要素和通过所述多个卡合要素操作的多个变速级，在所述映射中，作为所述输入变量包括变速类别变量，该变速类别变量表示变速前后的变速级的类别。7.根据权利要求1～6中的任意一项所述的自动变速器的故障评价装置，其特征在于，所述自动变速器具备多个卡合要素和通过所述多个卡合要素操作的多个变速级，在所述映射中，作为所述输入变量包括变速次数变量，该变速次数变量表示从所述自动变速器被搭载到所述车辆起的变速次数，且该变速次数是向变速后的变速级变速的次2CN113833842A权利要求书2/4页数。8.根据权利要求1～7中的任意一项所述的自动变速器的故障评价装置，其特征在于，所述自动变速器具备多个卡合要素和通过所述多个卡合要素操作的多个变速级，在所述映射中，作为所述输入变量包括卡合次数变量，该卡合次数变量表示从所述自动变速器被搭载到所述车辆起所述多个卡合要素卡合的次数，且该卡合的次数是所述多个卡合要素中的在向变速后的变速级变速时被卡合的卡合要素卡合的次数。9.根据权利要求1～8中的任意一项所述的自动
