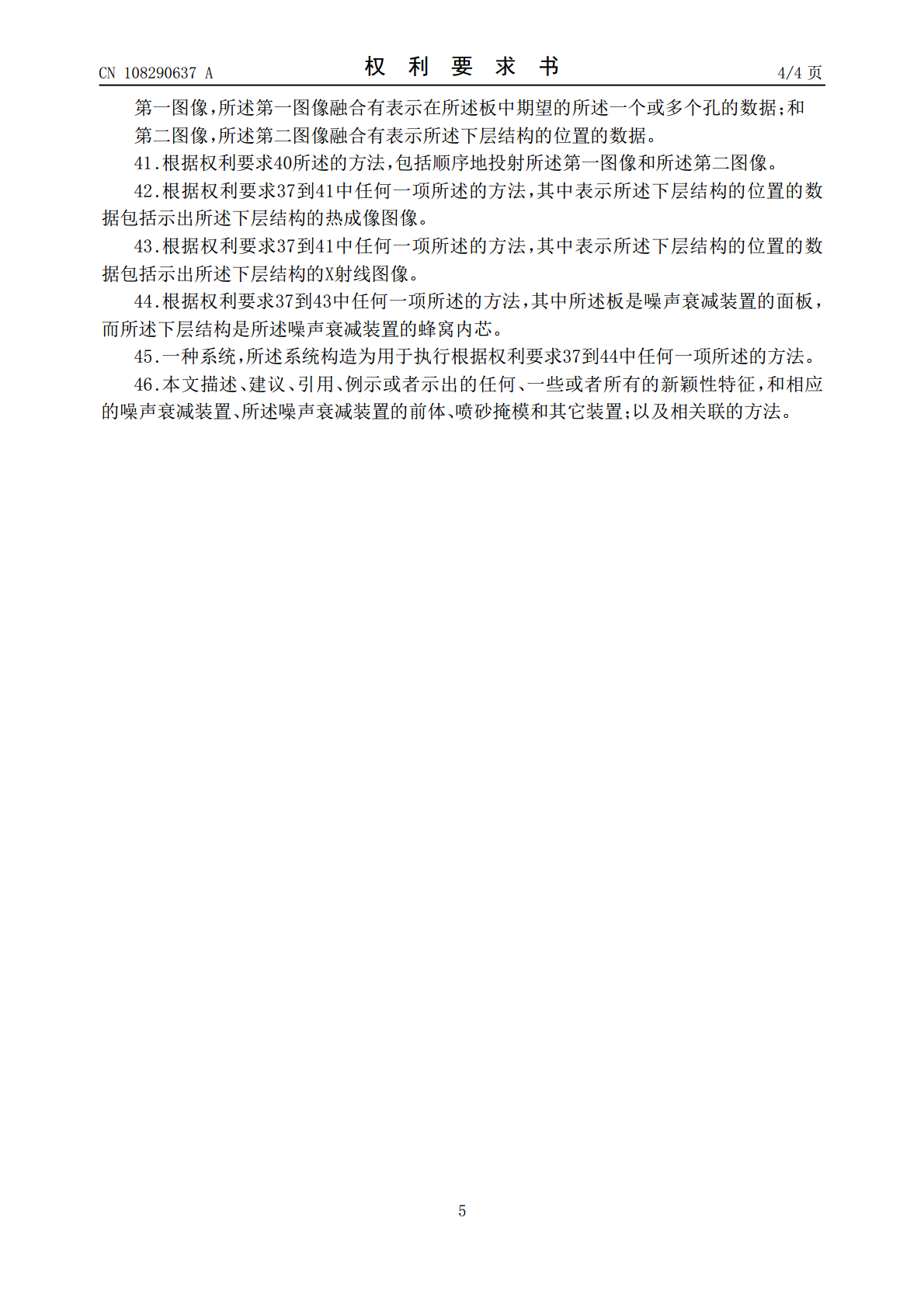

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108290637A(43)申请公布日2018.07.17(21)申请号201680069424.0(74)专利代理机构中原信达知识产权代理有限责任公司1(22)申请日2016.11.221219代理人梁晓广车文(30)优先权数据1521075.02015.11.30GB(51)Int.Cl.B64D33/02(2006.01)(85)PCT国际申请进入国家阶段日B24C1/04(2006.01)2018.05.28G03F7/00(2006.01)(86)PCT国际申请的申请数据B32B3/12(2006.01)PCT/GB2016/0536242016.11.22B32B7/12(2006.01)(87)PCT国际申请的公布数据B32B3/26(2006.01)WO2017/093710EN2017.06.08(71)申请人肖特兄弟公司地址英国贝尔法斯特(72)发明人德里克·辛普森托尼·米拉尔权利要求书4页说明书13页附图10页(54)发明名称用于制造噪声衰减装置的方法、前体和喷砂掩模(57)摘要公开了噪声衰减装置及用于制造噪声衰减装置的方法、前体和喷砂掩模。本文公开的示例性方法包括：将噪声衰减装置(10)的面板(12)结合到蜂窝内芯(14)，然后对面板进行穿孔(18)。对面板进行穿孔可以使用掩模(26)通过喷砂执行，该掩模(26)构造为防止对下层结构喷砂。CN108290637ACN108290637A权利要求书1/4页1.一种用于制造噪声衰减装置的方法，所述噪声衰减装置包括面板和蜂窝内芯，所述面板具有外侧和内侧，所述方法包括：将所述面板结合到所述蜂窝内芯，使得所述面板的所述内侧面对所述蜂窝内芯的第一侧；以及在将所述面板结合到所述蜂窝内芯之后，对所述面板进行穿孔。2.根据权利要求1所述的方法，包括：在对所述面板进行穿孔之前，将背板结合到所述蜂窝内芯的第二侧，所述第二侧与所述第一侧相反。3.根据权利要求1和2中任何一项所述的方法，其中将所述面板结合到所述蜂窝内芯包括：将粘结剂膜施加到所述面板的所述内侧，然后联结所述面板和所述蜂窝内芯。4.根据权利要求3所述的方法，其中所述粘结剂膜均匀地覆盖所述面板的所述内侧的区域，该区域的面积覆盖所述蜂窝内芯的多于一个胞腔。5.根据权利要求3和4中任何一项所述的方法，包括：当对所述面板进行穿孔时，形成穿过所述粘结剂膜的一个或多个孔。6.根据权利要求1到5中任何一项所述的方法，其中对所述面板进行穿孔包括对所述面板进行喷砂。7.根据权利要求6所述的方法，包括：在所述面板要保持不被穿孔的位置处，掩蔽所述面板的所述外侧。8.根据权利要求6和7中任何一项所述的方法，包括：在所述面板与所述蜂窝内芯的任何壁交迭的位置处，掩蔽所述面板的所述外侧，从而在穿孔期间基本防止所述蜂窝内芯的所述壁被喷砂。9.根据权利要求6所述的方法，包括通过以下步骤生成喷砂掩模：在所述面板的所述外侧上施加光敏掩蔽材料；以及将所述光敏掩蔽材料选择性地曝光于被配置为激活所述光敏掩蔽材料的光。10.根据权利要求9所述的方法，其中将所述光敏掩蔽材料选择性地曝光于光包括在所述光敏掩蔽材料上投射一个或多个图像，所述一个或多个图像被配置为：在所述光敏掩蔽材料中的不与所述蜂窝内芯的结构交迭的区域中，导致形成一个或多个孔，而在所述光敏掩蔽材料中的与所述蜂窝内芯的结构交迭的区域中，基本避免形成孔。11.根据权利要求10所述的方法，包括：使用表示所述蜂窝内芯的至少一部分的位置的数据，产生表示所述一个或多个图像的数据。12.根据权利要求11所述的方法，其中所述一个或多个图像包括单个图像，所述单个图像融合有表示所述蜂窝内芯的至少一部分的位置的数据和表示在所述面板中期望的一个或多个孔的数据。13.根据权利要求12所述的方法，其中所述单个图像限定所述蜂窝内芯的一个或多个壁和在所述面板中期望的所述一个或多个孔的轮廓。14.根据权利要求11所述的方法，其中所述一个或多个图像包括：第一图像，所述第一图像融合有表示在所述面板中期望的一个或多个孔的数据；和第二图像，所述第二图像融合有表示所述蜂窝内芯的至少一部分的位置的数据。15.根据权利要求14所述的方法，包括顺序地投射所述第一图像和所述第二图像。16.根据权利要求11到15中任何一项所述的方法，其中表示所述蜂窝内芯的至少一部2CN108290637A权利要求书2/4页分的位置的所述数据包括用于包括所述蜂窝内芯的所述噪声衰减装置的前体的热成像图像。17.根据权利要求11到15中任何一项所述的方法，其中表示所述蜂窝内芯的至少一部分的位置的数据包括用于包括所述蜂窝内芯的所述噪声衰减装置的前体的X射线图像。18.根据权利要求1到17中任何一项所述的
