内容提供者
镁碳砖的制备方法.pdf
2023-06-20
10金币
304KB
6页
甲申****66
实名认证
内容提供者
1/6
2/6

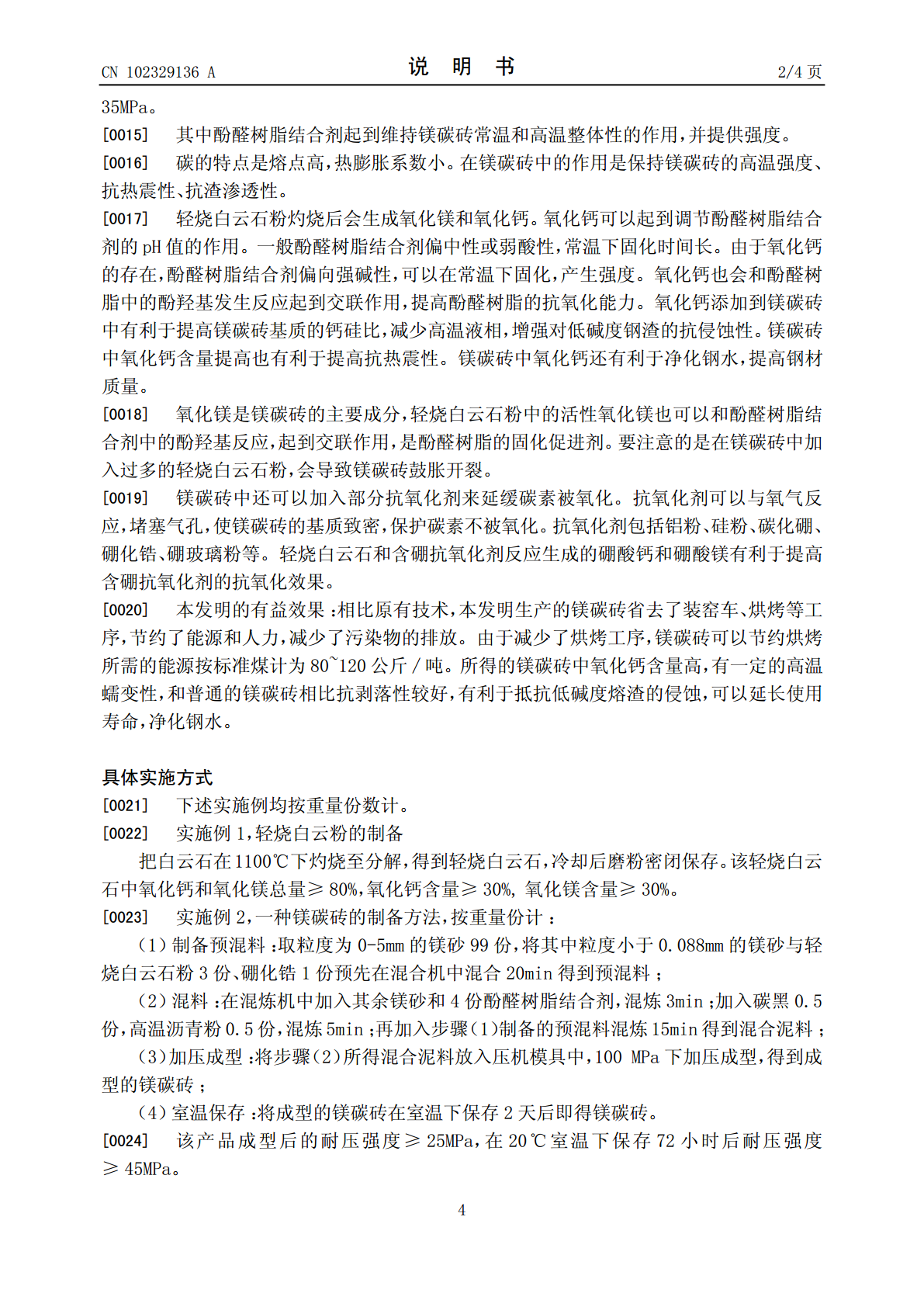

3/6
4/6
5/6

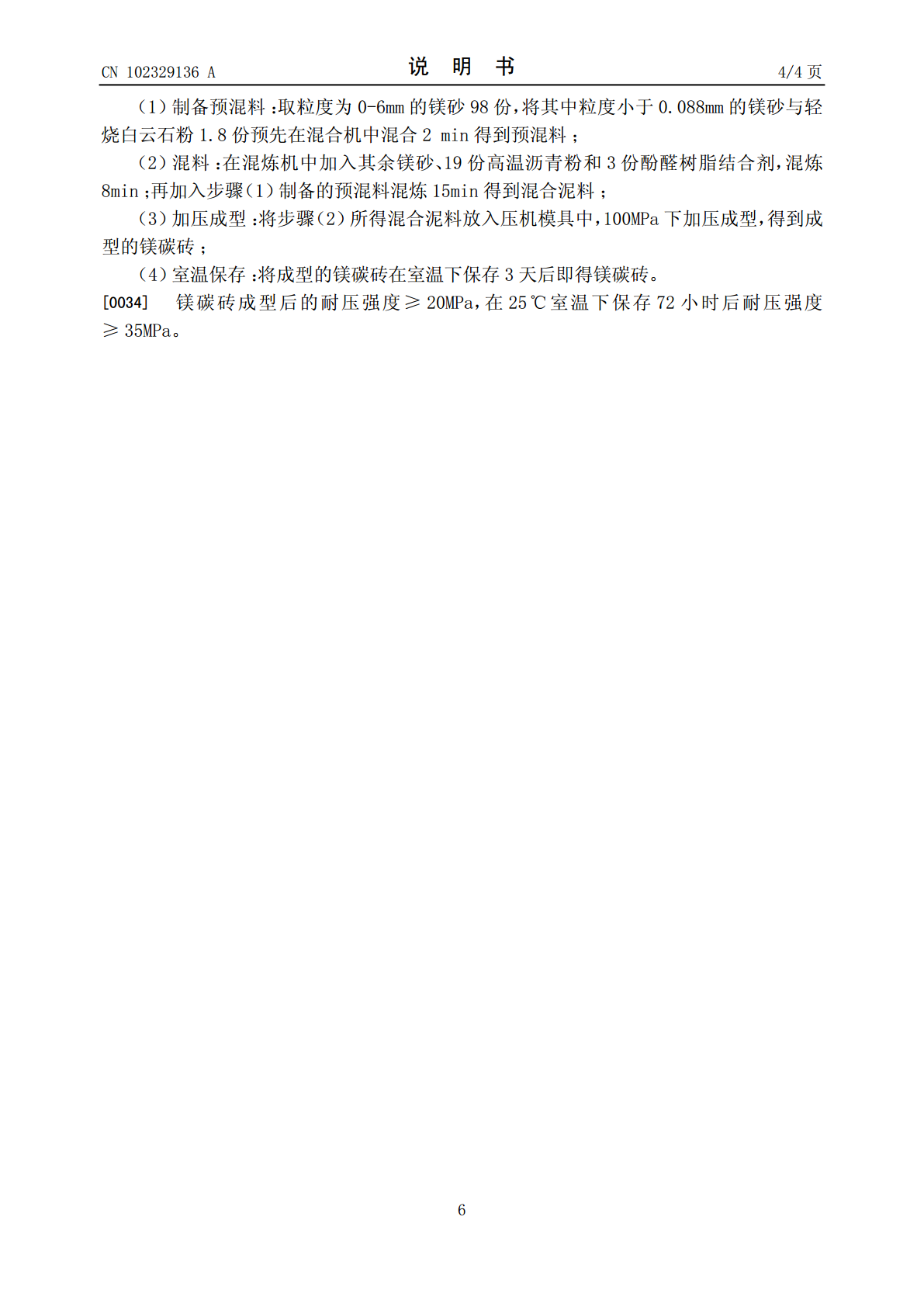

6/6
在线预览结束，喜欢就下载吧，查找使用更方便
相关资料
镁碳砖的制备方法.pdf
镁碳砖的制备方法，具体地说是一种常温固化的镁碳砖的制备，属于耐火材料技术领域。其制备过程为：取镁砂、碳素、酚醛树脂结合剂和轻烧白云石粉混得到混和泥料；如果使用倾斜式逆流混合机混炼，可以省去预混炼工序，把所需物料直接放入其中混炼，得到混合泥料。将所得混合泥料放入压机模具中加压成型，得到成型的镁碳砖；将成型的镁碳砖在室温下保存2-4天后即得镁碳砖。由于减少了烘烤工序，镁碳砖可以节约烘烤所需的能源按标准煤计为80~120公斤/吨。所得的镁碳砖中氧化钙含量高，有一定的高温蠕变性，和普通的镁碳砖相比抗剥落性较好，若
2023-06-20
10
304KB

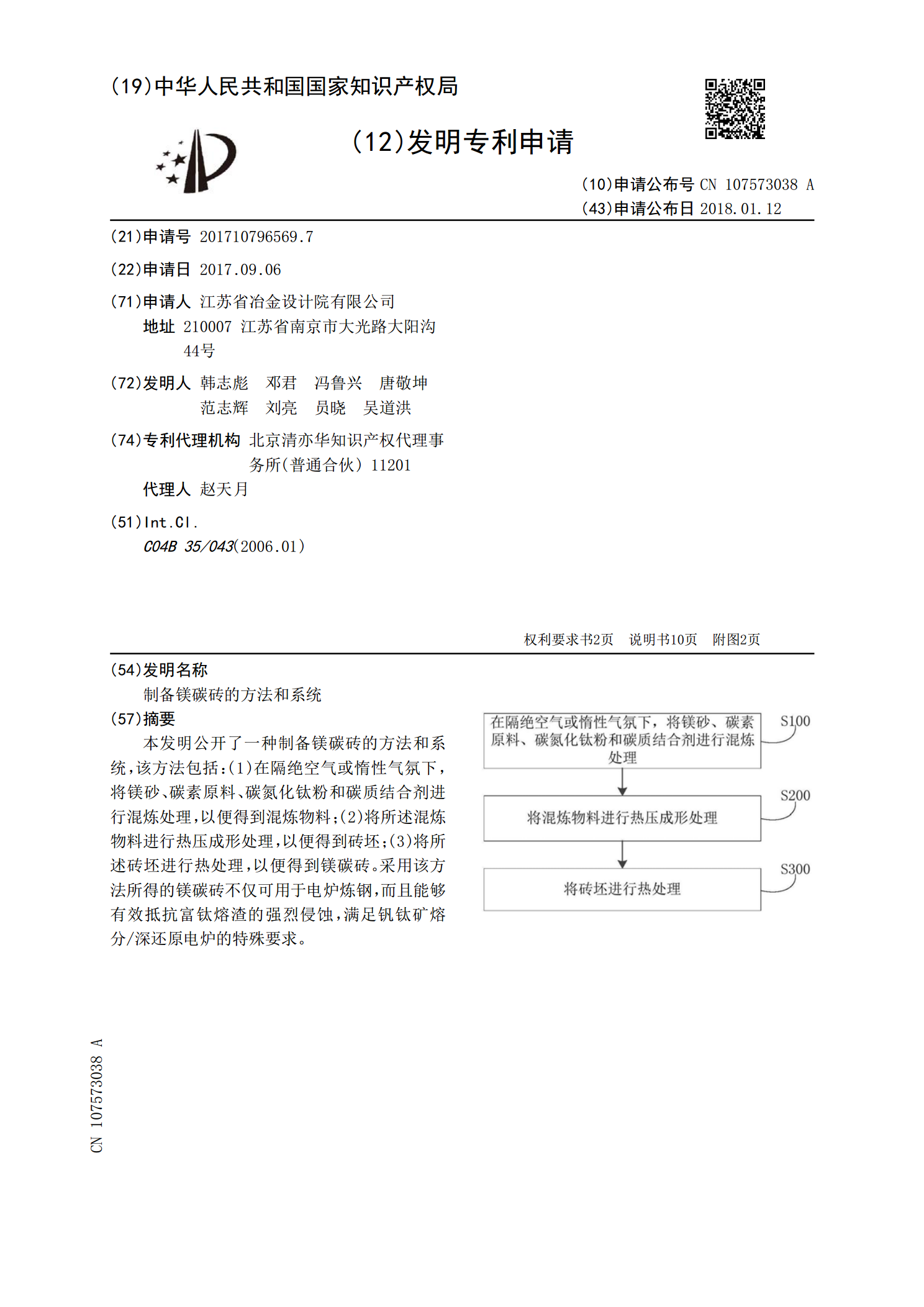

制备镁碳砖的方法和系统.pdf
本发明公开了一种制备镁碳砖的方法和系统，该方法包括：(1)在隔绝空气或惰性气氛下，将镁砂、碳素原料、碳氮化钛粉和碳质结合剂进行混炼处理，以便得到混炼物料；(2)将所述混炼物料进行热压成形处理，以便得到砖坯；(3)将所述砖坯进行热处理，以便得到镁碳砖。采用该方法所得的镁碳砖不仅可用于电炉炼钢，而且能够有效抵抗富钛熔渣的强烈侵蚀，满足钒钛矿熔分/深还原电炉的特殊要求。
2023-06-18
10
613KB
转炉镁碳砖及其制备方法.pdf
本发明公开了一种转炉镁碳砖，该镁碳砖中各组分所占比例按重量百分比计：基础原料66～76.5％，镁碳再生料20～30％，结合剂3.5～4.0％；其中，基础原料按重量百分比计包括以下组分：电熔镁砂颗粒70～75％，电熔镁砂细粉11～12％，添加剂2～3％，石墨12～16％。本发明还公开了一种转炉镁碳砖的制备方法。采用了含有氧化镁96％的电熔镁砂颗粒以及废弃了的镁碳再生料，保证了镁碳砖较好的耐高温能力和抗折性能的条件下，显著降低了镁碳砖的生产成本，减少环境污染，增加资源利用率。
2023-06-17
10
217KB
新型转炉镁碳砖及其制备方法.pdf
本发明公开了一种新型转炉镁碳砖及其制备方法，该方法包括如下步骤：1）拣选去杂；2）破碎除假颗粒；3）热处理并选择MgO≥75%，SiO2≤3.6%，CaO≤2.2%，Fe2O3≤1.9%，Al2O3≤4.5%的再生料备用；4）将经步骤3）处理后的部分再生料进一步破碎后与其余再生料一起进行筛分；5）采用梯度成型技术进行压制成型。本发明方法可显著提高对再生资源的利用，充分实现资源的二次利用及减少对不可再生资源的浪费，减少能源消耗，降低企业的生产压力。经本发明方法处理后制备的新型转炉镁碳砖具有良好的性能，能够较
2023-06-19
10
1.8MB
镁钙钛碳砖及其制备方法.pdf
本发明涉及耐火材料领域，特别涉及一种镁钙钛碳砖及其制备方法，其特征在于，包括以下原材料按重量百分比组成：烧结白云石砂，电熔镁砂，石墨，沥青粉，无水树脂，乌洛托品，防氧化剂，工业钛白粉。与现有技术相比，本发明的有益效果是：1）可广泛应用于多种炉外精炼设备：LF、VAD、VOD、AOD、RH、GOR、ASEA-DKF、K-OBM-S等，具有广泛的推广应用价值。2）抗侵蚀，耐剥落，高温真空稳定性好，该制品重烧线变化小，热震稳定性好，不受间歇性使用条件的限制。3）该制品具有优异的抗水化性能。4）本发明不含水也不需
2023-06-20
10
1.7MB
