内容提供者

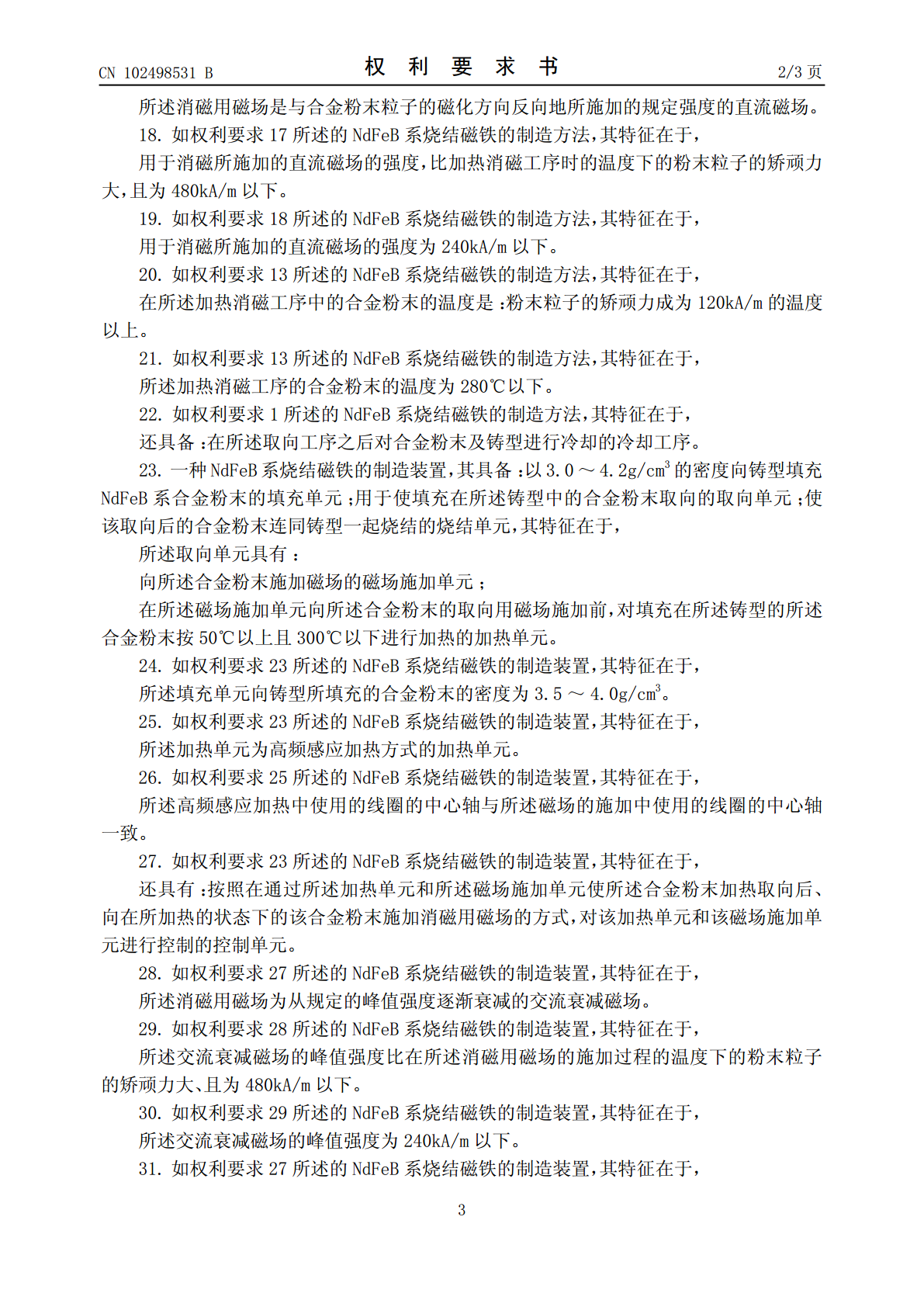

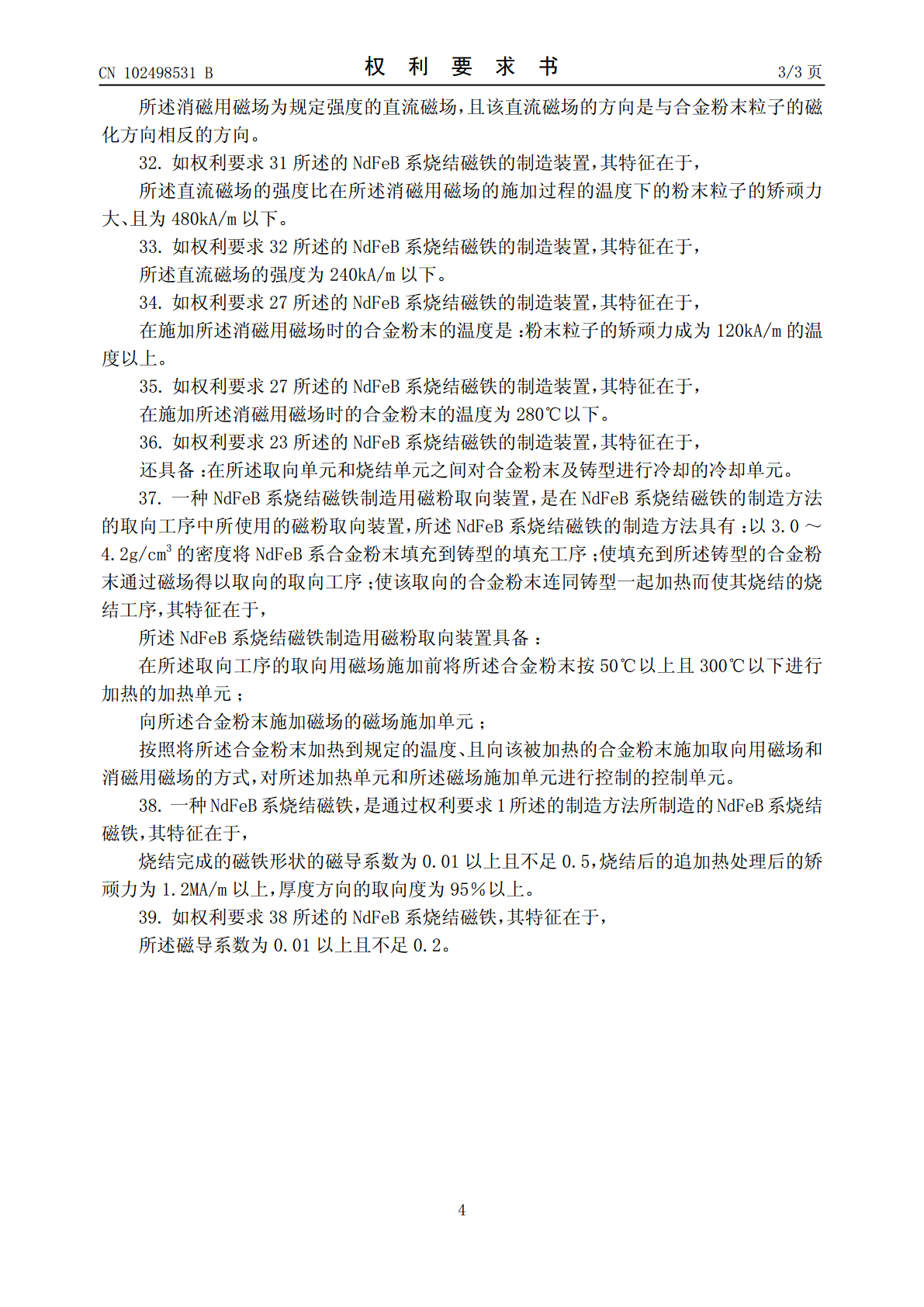

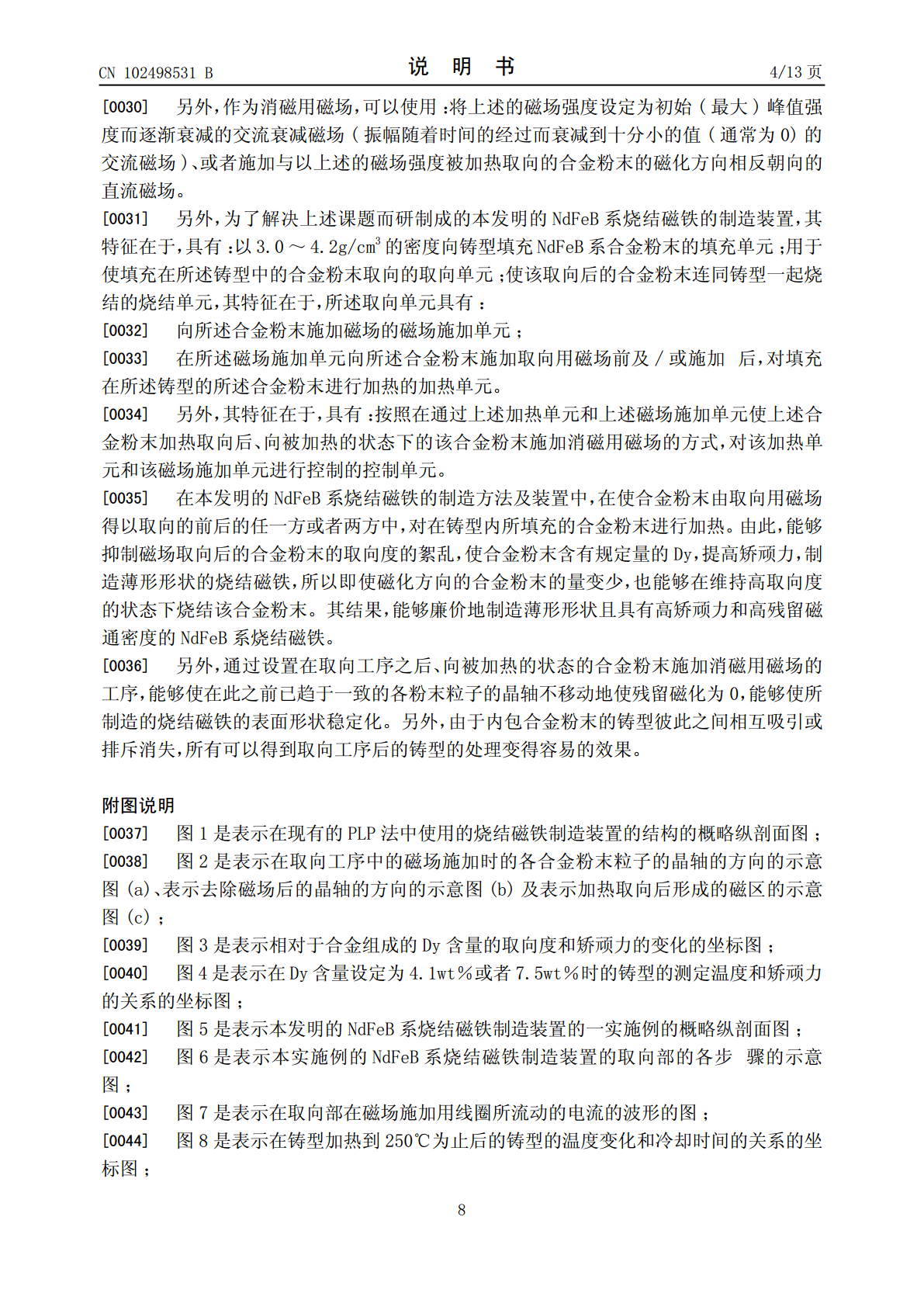

NdFeB系烧结磁铁的制造方法、制造装置、及该制造方法所制造的NdFeB系烧结磁铁.pdf
2023-06-20
10金币
960KB
26页
岚风****55
实名认证
内容提供者
1/10
2/10
3/10
4/10
5/10
6/10
7/10
8/10
9/10
10/10
亲，该文档总共26页，到这已经超出免费预览范围，如果喜欢就直接下载吧～
相关资料
NdFeB系烧结磁铁的制造方法、制造装置、及该制造方法所制造的NdFeB系烧结磁铁.pdf
本发明提供一种用于制造磁特性尤其矫顽力和取向度优异的薄形形状的NdFeB系烧结磁铁的制造方法和制造装置、及由该制造方法和制造装置所制造的NdFeB系烧结磁铁。本发明的NdFeB系烧结磁铁的制造装置具备：将含有规定量的Dy的合金粉末(11)供给到铸型(10)，且以3.0～4.2g/cm3的密度填充的填充部(1)；使填充了合金粉末(11)的铸型(10)在磁场中取向的取向部(3)；使由取向部(3)所取向了的铸型(10)内的合金粉末(11)连同铸型(10)一起烧结的未图示的烧结炉；向这些各部及烧结炉搬送铸型(10
2023-06-20
10
960KB
耐腐蚀NdFeB烧结磁铁的制造方法.pdf
本发明提供一种耐腐蚀NdFeB烧结磁铁的制造方法，该NdFeB烧结磁铁具有高顽磁力，并且不会降低残留磁通密度或最大能积，可以不用再加工地用于实际应用。本发明的NdFeB烧结磁铁的制造方法是在NdFeB烧结磁铁的表面附着含有Dy及/或Tb的附着物并加热，使Dy及/或Tb穿过NdFeB烧结磁铁的晶界向其内部扩散而进行高顽磁力化的磁铁制造方法，其特征在于，(1)将附着于NdFeB烧结磁铁的表面的含有Dy或Tb的物质实质上设为金属粉末，并且，(2)所述金属粉末由稀土类元素R和铁族过渡元素T构成，或者由R和T及与R
2023-06-14
10
5.9MB
稀土类烧结磁铁的制造方法以及该制造方法中使用的制造装置.pdf
本发明提供一种在不将模具搬入烧结炉中的情况下制造一个一个的稀土类烧结磁铁烧结体的制造方法与制造装置。该制造方法的特征在于，具有：供粉工序，向模具供给合金粉末，所述模具具有分割为两部分以上的侧壁；填充工序，将所述合金粉末填充于所述模具中而制作填充成形体；取向工序，对所述填充成形体施加磁场，使该填充成形体内的合金粉末取向而制作取向填充成形体；取出工序，使所述模具的侧壁与所述取向填充成形体分离，将所述取向填充成形体从所述模具取出；以及烧结工序，对取出的取向填充成形体进行烧结，所述填充工序与取向工序在不同的位置进
2023-06-18
10
2.2MB
一种烧结NdFeB磁体及其制造方法.pdf
一种烧结NdFeB磁体及其制造方法，其成分的组成为：Nd和Pr：27.3～27.8wt％、Tb：1.0～1.8wt％、Al：0.1～0.4wt％、Cu：0.08～0.14wt％、Co：0～2wt％、Ga：0～0.14wt％、B：0.93～1.0wt％，其余为Fe；且所述磁体的(BH)max＞47MGOe，Hcj＞16kOe。该烧结NdFeB磁体的制造方法包括如下步骤：配料；真空感应速凝炉熔炼，得到甩带合金薄片；将甩带合金薄片氢化破碎，然后在气流磨中制成微粉；将得到的微粉进行混粉；将混好的微粉压型成毛坯；等
2023-06-20
10
325KB
中空的圆筒状的烧结磁铁的制造方法和制造装置.pdf
本发明提供能获得规定内径且降低磨石更换频率、轴向长度为L±l、内径为D±d的中空圆筒状烧结磁铁的制造方法和装置，包括反复进行下组工序的步骤：准备内径小于D‑d的内面加工前烧结磁铁；用磨石扩张内径进行研磨得到内面加工后烧结磁铁；测量从轴向一端起距离为a的位置的内径D
2024-01-08
10
1.7MB
