内容提供者
一种用风口衬套控制高炉冶炼强度的方法.pdf
2023-06-20
10金币
291KB
5页
是秋****写意
实名认证
内容提供者

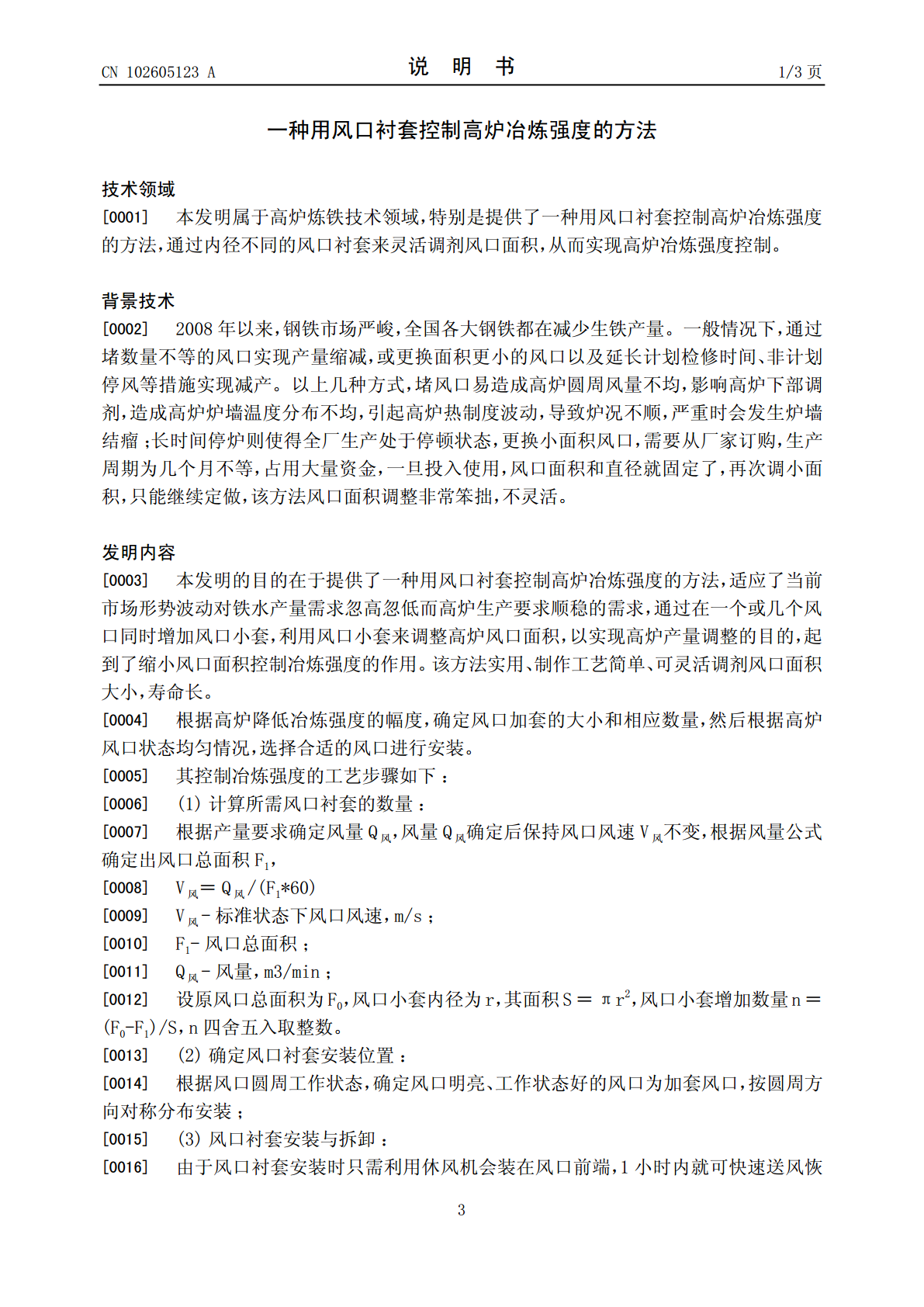

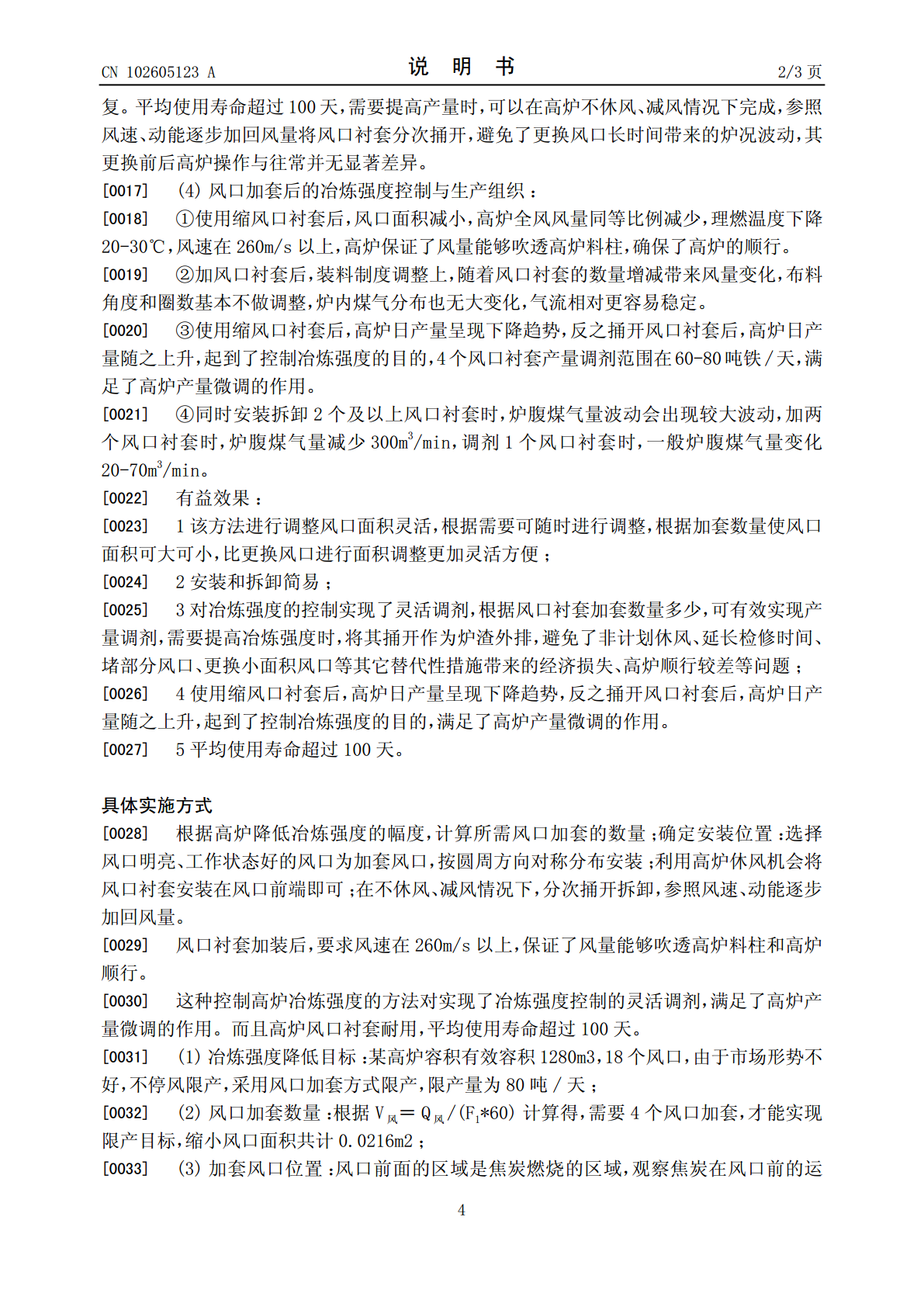

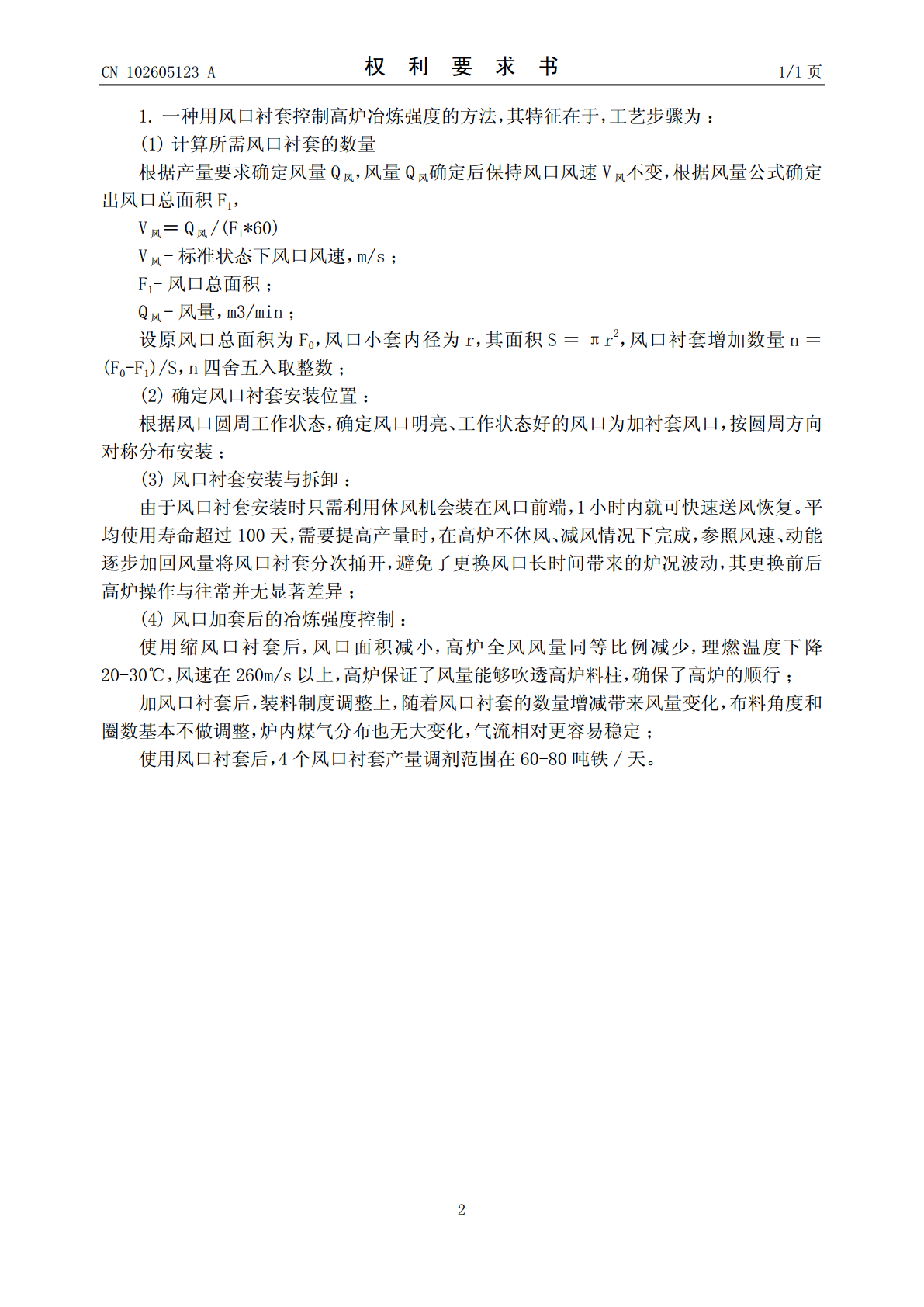

1/5
2/5
3/5
4/5
5/5
在线预览结束，喜欢就下载吧，查找使用更方便
相关资料
一种用风口衬套控制高炉冶炼强度的方法.pdf
一种用风口衬套控制高炉冶炼强度的方法，属于高炉炼铁技术领域。工艺步骤为：计算所需风口衬套的数量、确定风口衬套安装位置、风口衬套安装与拆卸、风口衬套安装与拆卸。优点在于，通过在一个或几个风口同时增加风口小套，利用风口小套来调整高炉风口面积，以实现高炉产量调整的目的，起到了缩小风口面积控制冶炼强度的作用。该方法实用、制作工艺简单、可灵活调剂风口面积大小，寿命长。
2023-06-20
10
291KB

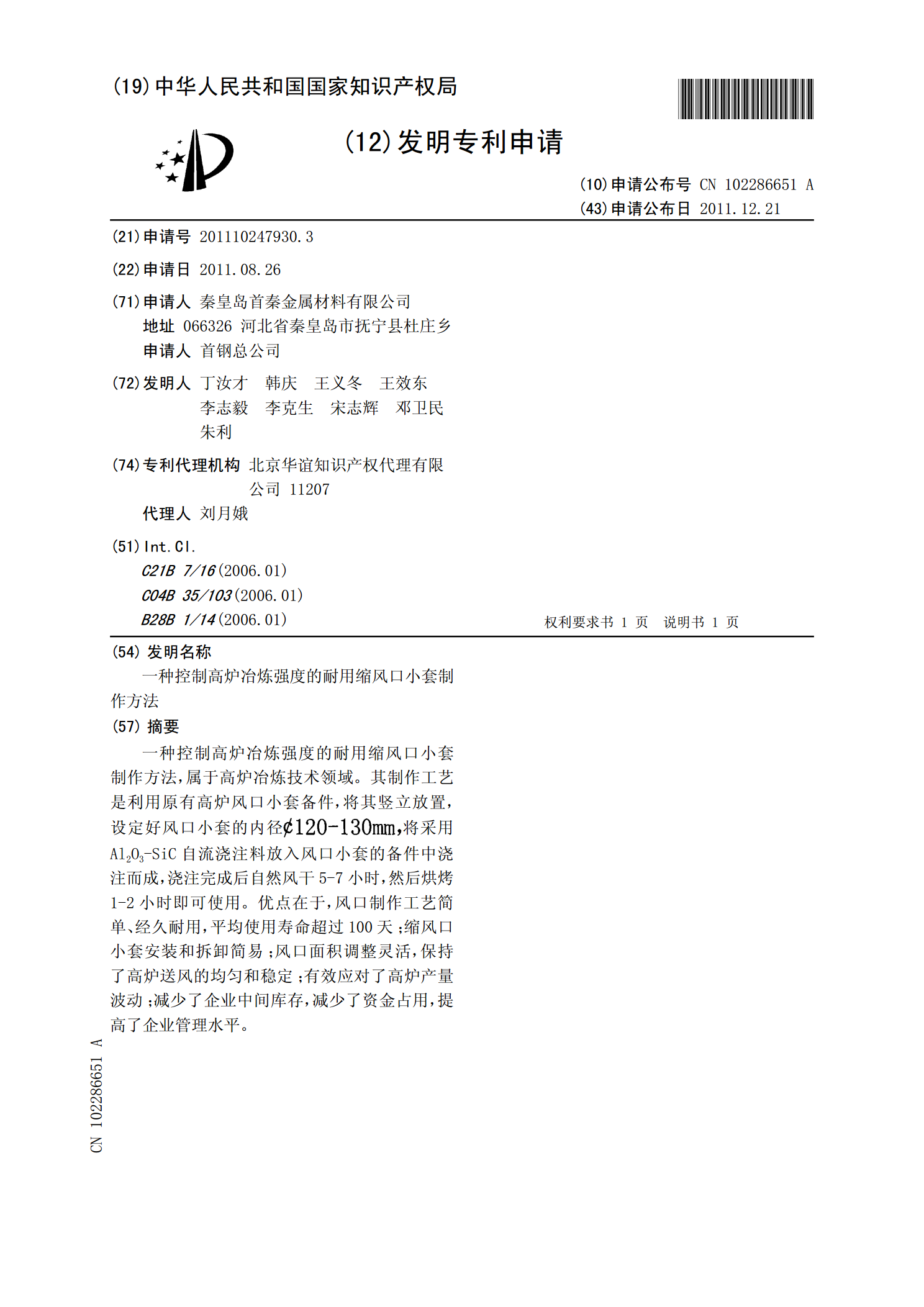

一种控制高炉冶炼强度的耐用缩风口小套制作方法.pdf
一种控制高炉冶炼强度的耐用缩风口小套制作方法，属于高炉冶炼技术领域。其制作工艺是利用原有高炉风口小套备件，将其竖立放置，设定好风口小套的内径将采用Al2O3-SiC自流浇注料放入风口小套的备件中浇注而成，浇注完成后自然风干5-7小时，然后烘烤1-2小时即可使用。优点在于，风口制作工艺简单、经久耐用，平均使用寿命超过100天；缩风口小套安装和拆卸简易；风口面积调整灵活，保持了高炉送风的均匀和稳定；有效应对了高炉产量波动；减少了企业中间库存，减少了资金占用，提高了企业管理水平。
2023-06-20
10
275KB
高炉风口碳化硼陶瓷衬套及其制备方法.pdf
本发明涉及高炉风口碳化硼陶瓷衬套及其制备方法。高炉风口碳化硼陶瓷衬套，其特征在于：它由按重量百分数计为碳化硼70~89.8%、活性炭5~20%、氧化铝5~20%、金属铝0.1~0.2%、酚醛树脂或葡萄糖0.1~0.5%的原料经配料、制浆、成型、干燥、烧结、精整而制得。该高炉风口碳化硼陶瓷衬套致密度高，耐磨性能好，韧性好，抗氧化性、抗侵蚀性好，使用寿命≥6个月，从而无需频繁更换衬套，降低生产成本，而且选用的原料普遍易得，加工制造方便。
2023-06-20
10
373KB
长寿命高炉风口耐磨陶瓷衬套生产方法.pdf
本发明涉及一种耐磨陶瓷衬套的生产方法，解决了现有高炉风口衬套寿命短、耐高温、耐腐蚀、磨损、烧损性能差的问题。技术方案为将重量份数为碳化硅50～70，单质硅为20～30，碳黑为10～20，蒸馏水22～35，pH值在6.5～7.3之间的聚乙烯醇3～5，羊毛脂0.2～0.5的原料经配料、制浆、制模、成型、干燥、修坯、烧结、精整制成。本发明原料可全部国产化，降低了采购成本，生产陶瓷衬套能够在温度高达1300℃的工况中正常工作，具有优异的耐腐蚀、烧损和磨损的性能，使用寿命可达100天以上。
2023-06-20
10
293KB
一种快速调节高炉冶炼强度的方法.pdf
本申请提供了一种快速调节高炉冶炼强度的方法，采用耐火材料制作风口内衬套，风口内衬套为长度方向两端敞口的空心管状；当需要降低高炉冶炼强度时，休风后将所述风口内衬套插入内嵌在高炉上的风口小套中，使得热风最终从风口内衬套中流出进入高炉的炉膛中，以减小送风通道的内径；当需要恢复高炉冶炼强度时，利用钢钎将内嵌在风口小套中的风口内衬套破碎，然后将破碎后得到的破碎料推入高炉的炉膛中，恢复以风口小套的内径向炉膛中送风；调节高炉冶炼强度时，不用再更换风口小套，减少了一次高炉休风，缩短了休风时间，减少了复风时的补热加净焦量，
2023-06-15
10
270KB
