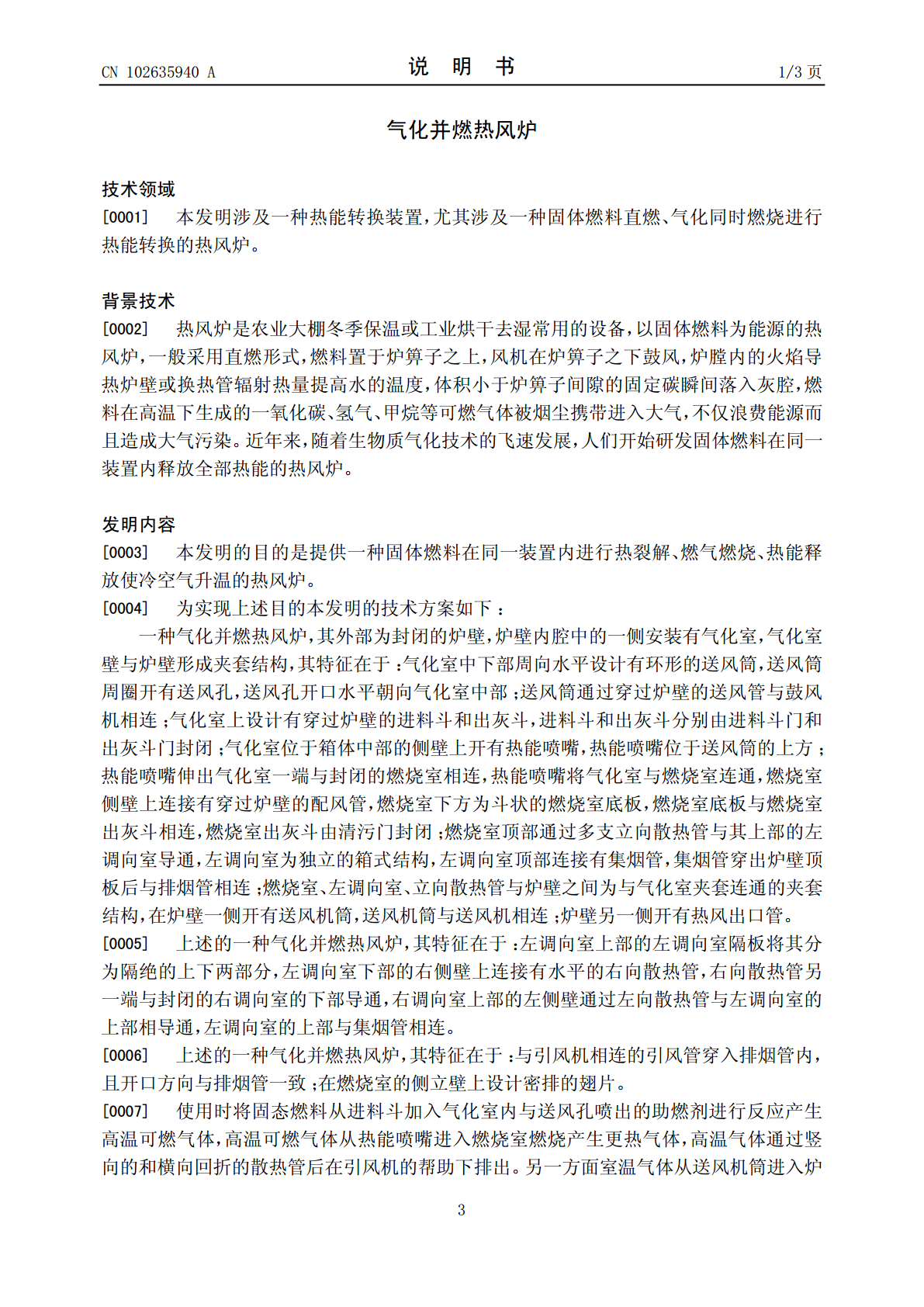

(19)中华人民共和国国家知识产权局*CN102635940A*(12)发明专利申请(10)申请公布号CN102635940A(43)申请公布日2012.08.15(21)申请号201210136464.6(22)申请日2012.05.05(71)申请人刘善华地址277100山东省枣庄市邮政局龙头路投递部55号信箱(72)发明人刘善华单晓昌邓连友(51)Int.Cl.F24H3/08(2006.01)F24H9/18(2006.01)C10J3/20(2006.01)C10J3/74(2006.01)权利要求书权利要求书1页1页说明书说明书33页页附图附图11页(54)发明名称气化并燃热风炉(57)摘要一种气化并燃热风炉，其外部为封闭的炉壁，炉壁内腔中的一侧安装有气化室，气化室壁与炉壁形成夹套结构，气化室中下部周向水平设计有环形的送风筒，送风筒周圈开有送风孔；气化室上设计有穿过炉壁的进料斗和出灰斗；气化室侧壁上开有热能喷嘴，热能喷嘴伸出气化室一端与封闭的燃烧室相连，热能喷嘴将气化室与燃烧室连通，燃烧室侧壁上连接有穿过炉壁的配风管；燃烧室顶部通过多支立向散热管与其上部的左调向室导通，左调向室顶部连接有集烟管，集烟管穿出炉壁顶板后与排烟管相连。本发明气化、燃气燃烧、热能释放一次性完成，气化效率高。燃料使用范围广，既能以煤烟为燃料又能使用生物质燃料供应热能且无污染。CN10263594ACN102635940A权利要求书1/1页1.一种气化并燃热风炉，其外部为封闭的炉壁（1），炉壁（1）内腔中的一侧安装有气化室（19），气化室壁与炉壁形成夹套结构，其特征在于：气化室（19）中下部周向水平设计有环形的送风筒（27），送风筒（27）周圈开有送风孔（25），送风孔（25）开口水平朝向气化室中部；送风筒（27）通过穿过炉壁的送风管（24）与鼓风机（23）相连；气化室（19）上设计有穿过炉壁（1）的进料斗（17）和出灰斗（20），进料斗（17）和出灰斗（20）分别由进料斗门（18）和出灰斗门（21）封闭；气化室位于箱体中部的侧壁上开有热能喷嘴（29），热能喷嘴（29）位于送风筒（27）的上方；热能喷嘴（29）伸出气化室一端与封闭的燃烧室（28）相连，热能喷嘴（29）将气化室（19）与燃烧室（28）连通，燃烧室（28）侧壁上连接有穿过炉壁的配风管（30），燃烧室下方为斗状的燃烧室底板，燃烧室底板与燃烧室出灰斗（4）相连，燃烧室出灰斗（4）由清污门（3）封闭；燃烧室顶部通过多支立向散热管（5）与其上部的左调向室（6）导通，左调向室（6）为独立的箱式结构，左调向室（6）顶部连接有集烟管（9），集烟管（9）穿出炉壁顶板后与排烟管（10）相连；燃烧室、左调向室、立向散热管与炉壁之间为与气化室夹套连通的夹套结构，在炉壁一侧开有送风机筒（14），送风机筒（14）与送风机（13）相连；炉壁另一侧开有热风出口管（31）。2.根据权利要求1所述的一种气化并燃热风炉，其特征在于：左调向室（6）上部的左调向室隔板（8）将其分为隔绝的上下两部分，左调向室（6）下部的右侧壁上连接有水平的右向散热管（7），右向散热管（7）另一端与封闭的右调向室（15）的下部导通，右调向室（15）上部的左侧壁通过左向散热管（26）与左调向室（6）的上部相导通，左调向室（6）的上部与集烟管（9）相连。3.根据权利要求2所述的一种气化并燃热风炉，其特征在于：与引风机（12）相连的引风管（11）穿入排烟管（10）内，且开口方向与排烟管（10）一致；在燃烧室（28）的侧立壁上设计密排的翅片（32）。2CN102635940A说明书1/3页气化并燃热风炉技术领域[0001]本发明涉及一种热能转换装置，尤其涉及一种固体燃料直燃、气化同时燃烧进行热能转换的热风炉。背景技术[0002]热风炉是农业大棚冬季保温或工业烘干去湿常用的设备，以固体燃料为能源的热风炉，一般采用直燃形式，燃料置于炉箅子之上，风机在炉箅子之下鼓风，炉膛内的火焰导热炉壁或换热管辐射热量提高水的温度，体积小于炉箅子间隙的固定碳瞬间落入灰腔，燃料在高温下生成的一氧化碳、氢气、甲烷等可燃气体被烟尘携带进入大气，不仅浪费能源而且造成大气污染。近年来，随着生物质气化技术的飞速发展，人们开始研发固体燃料在同一装置内释放全部热能的热风炉。发明内容[0003]本发明的目的是提供一种固体燃料在同一装置内进行热裂解、燃气燃烧、热能释放使冷空气升温的热风炉。[0004]为实现上述目的本发明的技术方案如下：一种气化并燃热风炉，其外部为封闭的炉壁，炉壁内腔中的一侧安装有气化室，气化室壁与炉壁形成夹套结构，其特征在于：气化室中下部周向水平设计有环形的送风筒，送风筒周圈开有送风孔，送风孔开口水平朝向气化室中部；送风筒通过穿过炉壁的送风管与鼓风机相连；气化室上设计有穿
