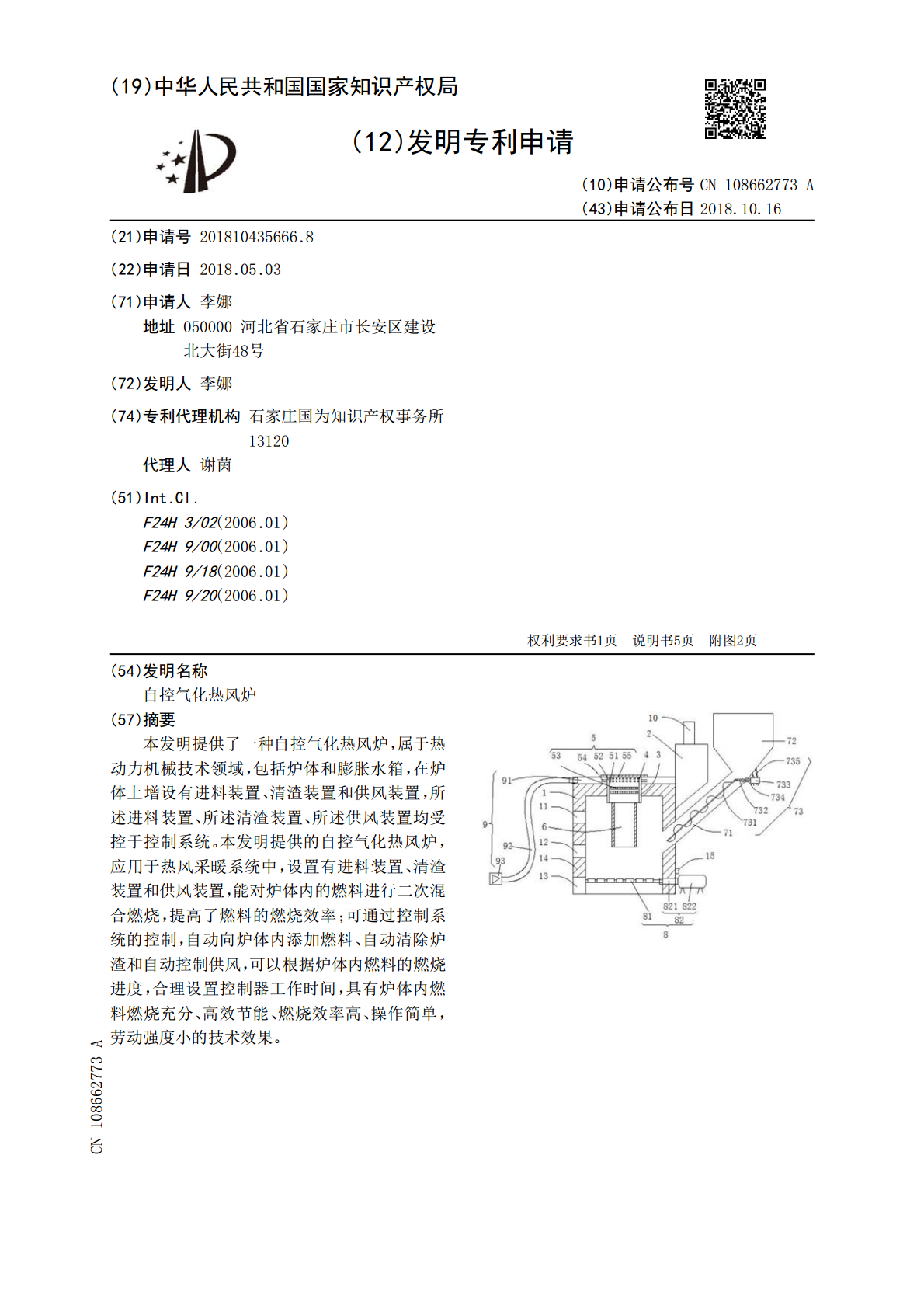

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108662773A(43)申请公布日2018.10.16(21)申请号201810435666.8(22)申请日2018.05.03(71)申请人李娜地址050000河北省石家庄市长安区建设北大街48号(72)发明人李娜(74)专利代理机构石家庄国为知识产权事务所13120代理人谢茵(51)Int.Cl.F24H3/02(2006.01)F24H9/00(2006.01)F24H9/18(2006.01)F24H9/20(2006.01)权利要求书1页说明书5页附图2页(54)发明名称自控气化热风炉(57)摘要本发明提供了一种自控气化热风炉，属于热动力机械技术领域，包括炉体和膨胀水箱，在炉体上增设有进料装置、清渣装置和供风装置，所述进料装置、所述清渣装置、所述供风装置均受控于控制系统。本发明提供的自控气化热风炉，应用于热风采暖系统中，设置有进料装置、清渣装置和供风装置，能对炉体内的燃料进行二次混合燃烧，提高了燃料的燃烧效率；可通过控制系统的控制，自动向炉体内添加燃料、自动清除炉渣和自动控制供风，可以根据炉体内燃料的燃烧进度，合理设置控制器工作时间，具有炉体内燃料燃烧充分、高效节能、燃烧效率高、操作简单，劳动强度小的技术效果。CN108662773ACN108662773A权利要求书1/1页1.自控气化热风炉，用于热风采暖系统中，包括炉体和膨胀水箱，其特征在于：在所述炉体侧部的固定连接有用于自动送料的进料装置、在所述炉体的底部设有用于自动清除炉渣的清渣装置、在所述炉体的侧部连接有用于自动供风的供风装置，所述进料装置、所述清渣装置、所述供风装置均受控于控制系统；所述进料装置包括能通向所述炉体内腔的固定在所述炉体侧壁上的加料臂、固定设置在所述加料臂端部的加料仓、设置在所述加料臂内部的用于向所述炉体内腔添加燃料的加料器和设置在所述加料臂侧部的用于控制所述加料器动作的第一控制器，第一控制器受控于控制系统；所述清渣装置包括架设在所述炉体两侧壁之间的用于自动排渣的转动炉排、用于驱动所述转动炉排转动的驱动器，以及用于控制所述驱动器动作的第二控制器，第二控制器受控于控制系统；所述供风装置包括设置在所述炉体上并连通所述炉体内腔的进风通道、与所述进风通道连通的进风管、连通所述进风管的鼓风机，以及用于控制所述鼓风机动作的第三控制器，所述第三控制器受控于控制系统。2.如权利要求1所述的自控气化热风炉，其特征在于：所述加料器包括绞龙、锥齿轮和驱动电机，所述绞龙设置于所述加料臂内部、所述锥齿轮与所述绞龙的端部为齿轮连接、所述驱动电机的输出轴与所述锥齿轮为齿轮连接，所述驱动电机受控于控制系统。3.如权利要求1所述的自控气化热风炉，其特征在于：所述驱动器包括与所述转动炉排一端连接的联轴器、与所述联轴器连接的炉排马达。4.如权利要求1所述的自控气化热风炉，其特征在于：所述炉体前端自上而下依次设置有加煤口、前风门以及清渣门，所述炉体上端设置有第一炉口，设置于所述第一炉口上端的第二炉口，嵌置于所述第一炉口下端的夹层助燃装置，固定设置于所述夹层助燃装置下端的增温装置。5.如权利要求4所述的自控气化热风炉，其特征在于：所述夹层助燃装置包括内筒和外筒，所述内筒圆周上均匀设置有若干排气孔，所述外筒的圆周上均匀设置有若干个进风口，所述外筒的上端设置有密封盖。6.如权利要求5所述的自控气化热风炉，其特征在于：所述增温装置的上端与所述内筒的顶端固定连接；所述排气孔为两排，所述进风口为两个。7.如权利要求2所述的自控气化热风炉，其特征在于：所述加料器还包括设置在所述驱动电机和所述锥齿轮之间的减速器；所述驱动电机通过固定支架固定在所述加料臂上。8.如权利要求1所述的自控气化热风炉，其特征在于：所述炉体的外表面设有一层保温层。9.如权利要求1所述的自控气化热风炉，其特征在于：所述加料仓的高度大于所述炉体的高度。10.如权利要求1所述的自控气化热风炉，其特征在于：所述炉体的后端还设有后进风口，所述炉体内部设有传输风道，所述后进风口为百叶窗。2CN108662773A说明书1/5页自控气化热风炉技术领域[0001]本发明属于热动力机械技术领域，更具体地说，是涉及一种自控气化热风炉。背景技术[0002]现有的热风炉是用于热风系统中的一种换热装置，主要是采用在圆筒式炉体底部设置燃烧室，上部炉腔内装设竖直的换热器，上部连接出风口组成，燃烧室燃烧燃料加热换热器，风从出风口输出。但是在使用过程中发现燃料燃烧并不充分，需要每隔6小时向炉体内加装燃料，还需要每隔一定时间清除炉体底部的炉渣或灰尘，产生的烟气不能回收再次燃烧，燃料利用率低；需要人工向炉体内添加燃料，增加劳动强度，也需要人工将燃烧过的炉渣从炉体内清理干净，造成热风
