一种高炉修复硬质压入料.pdf

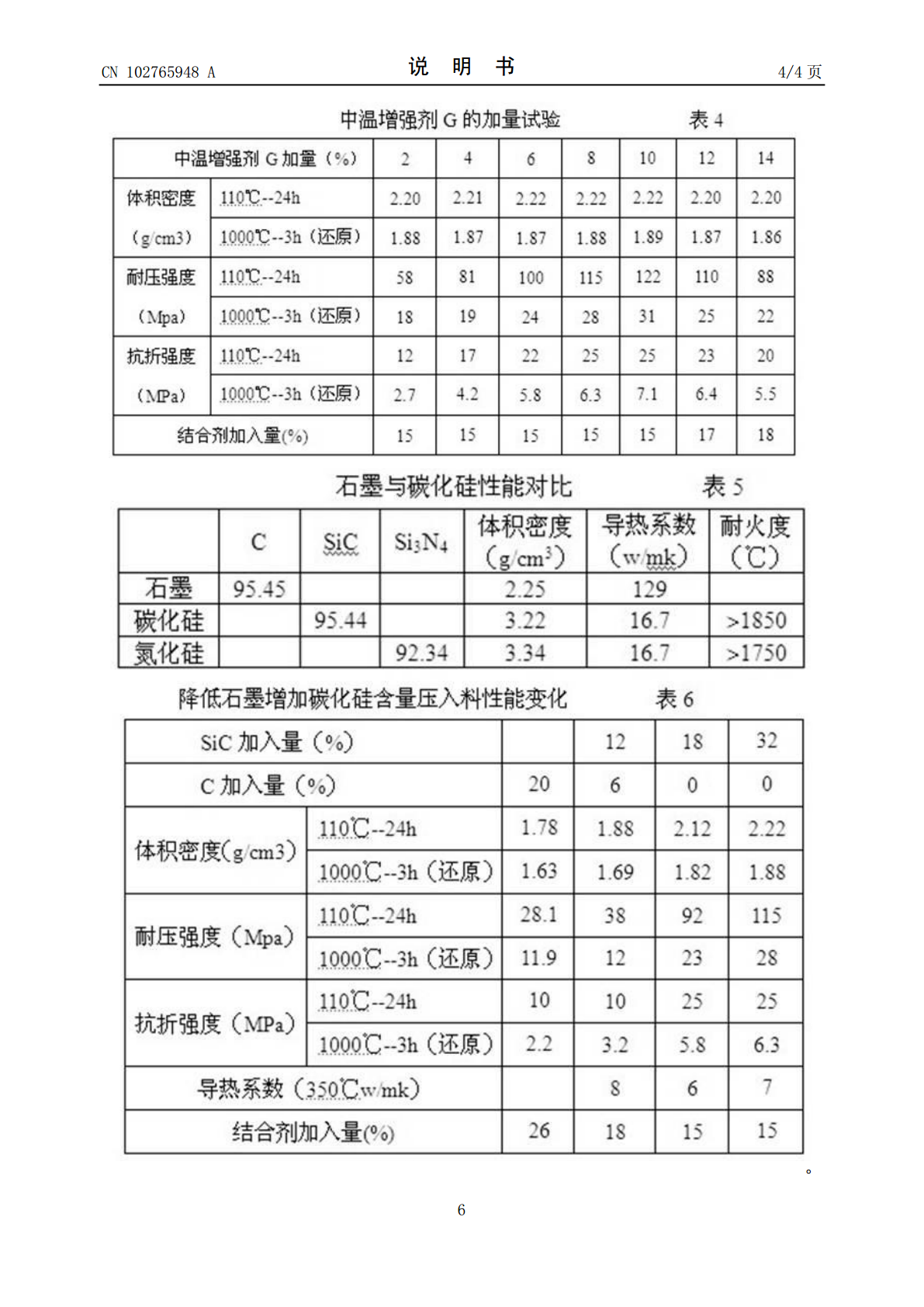

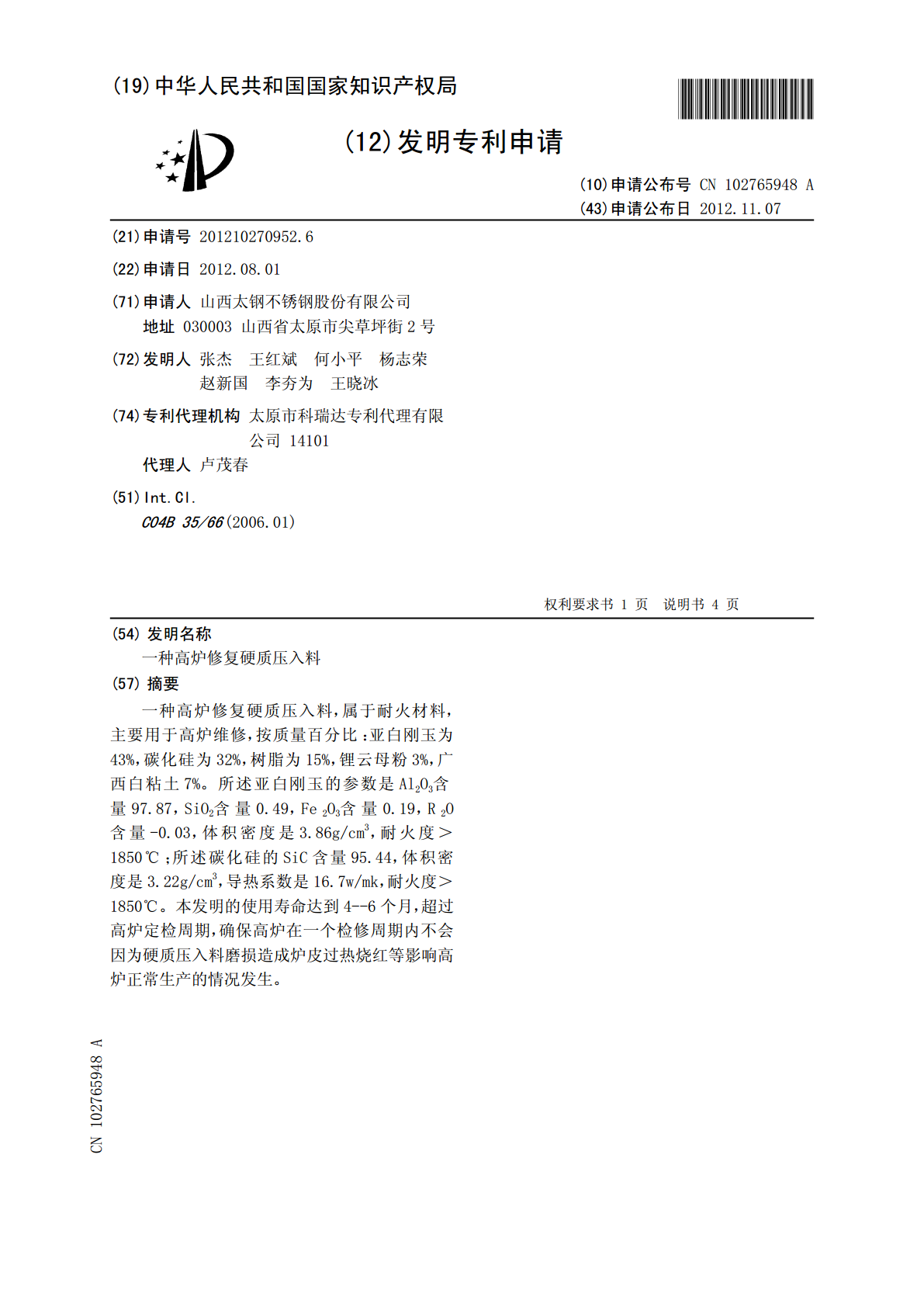

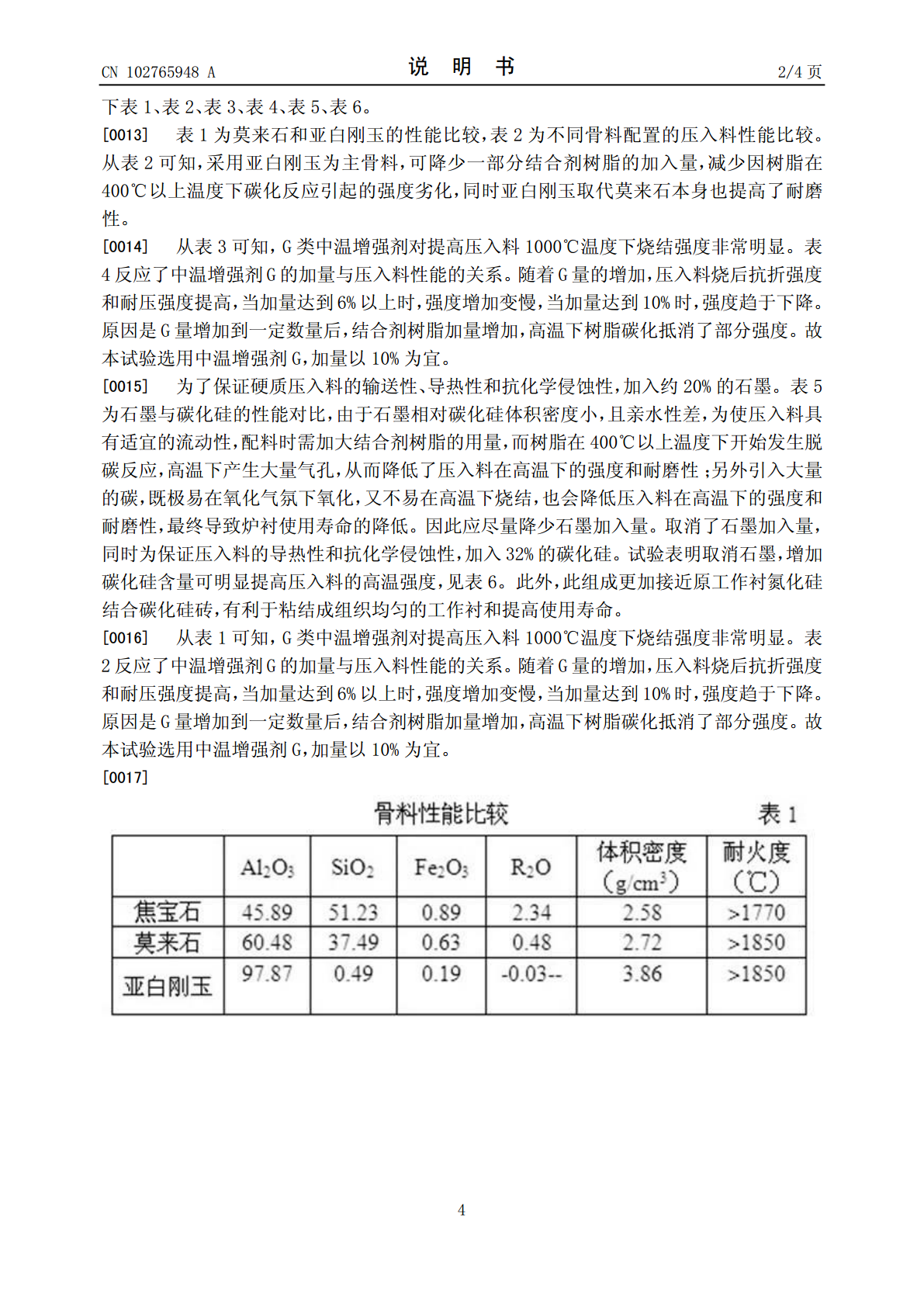

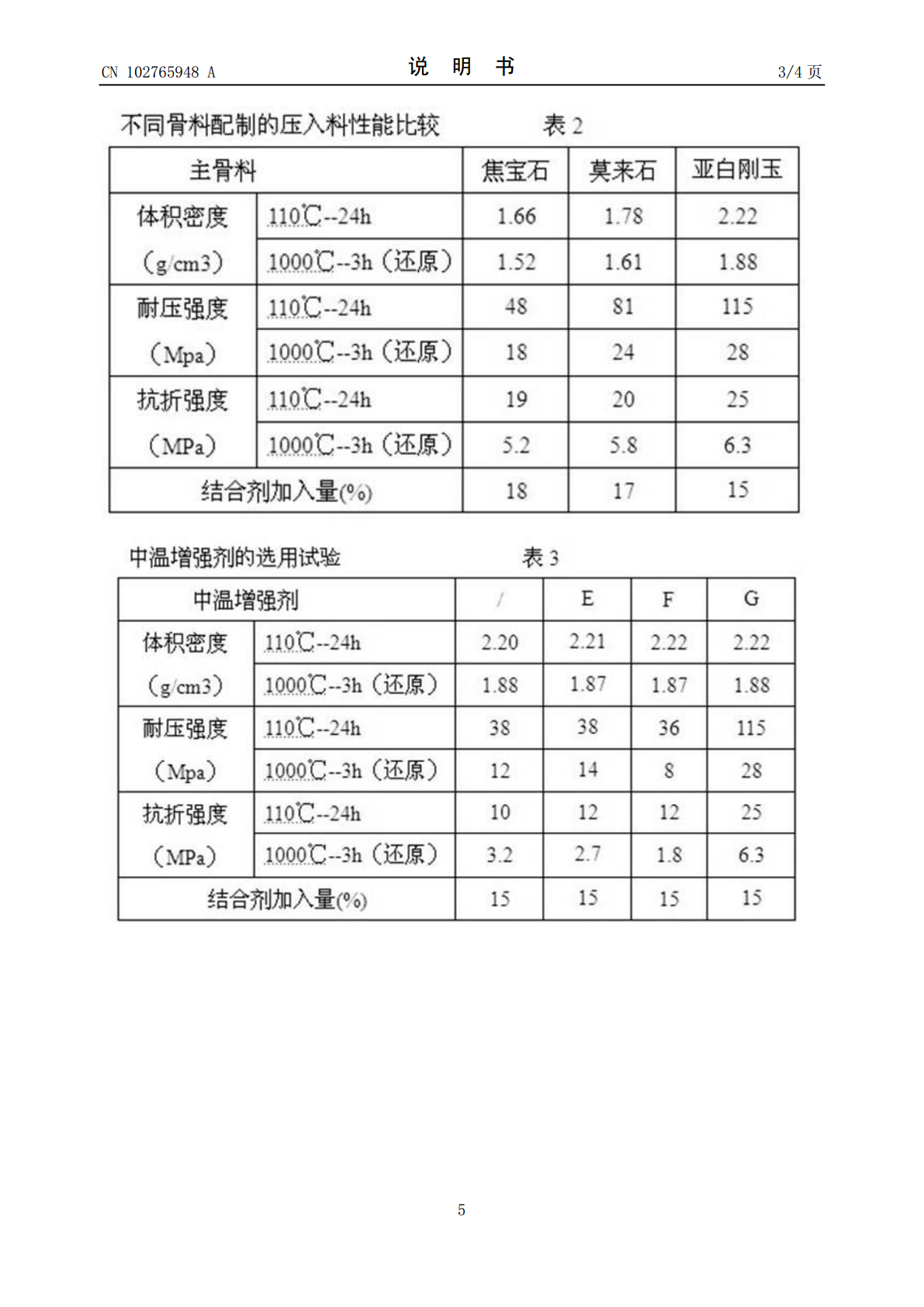

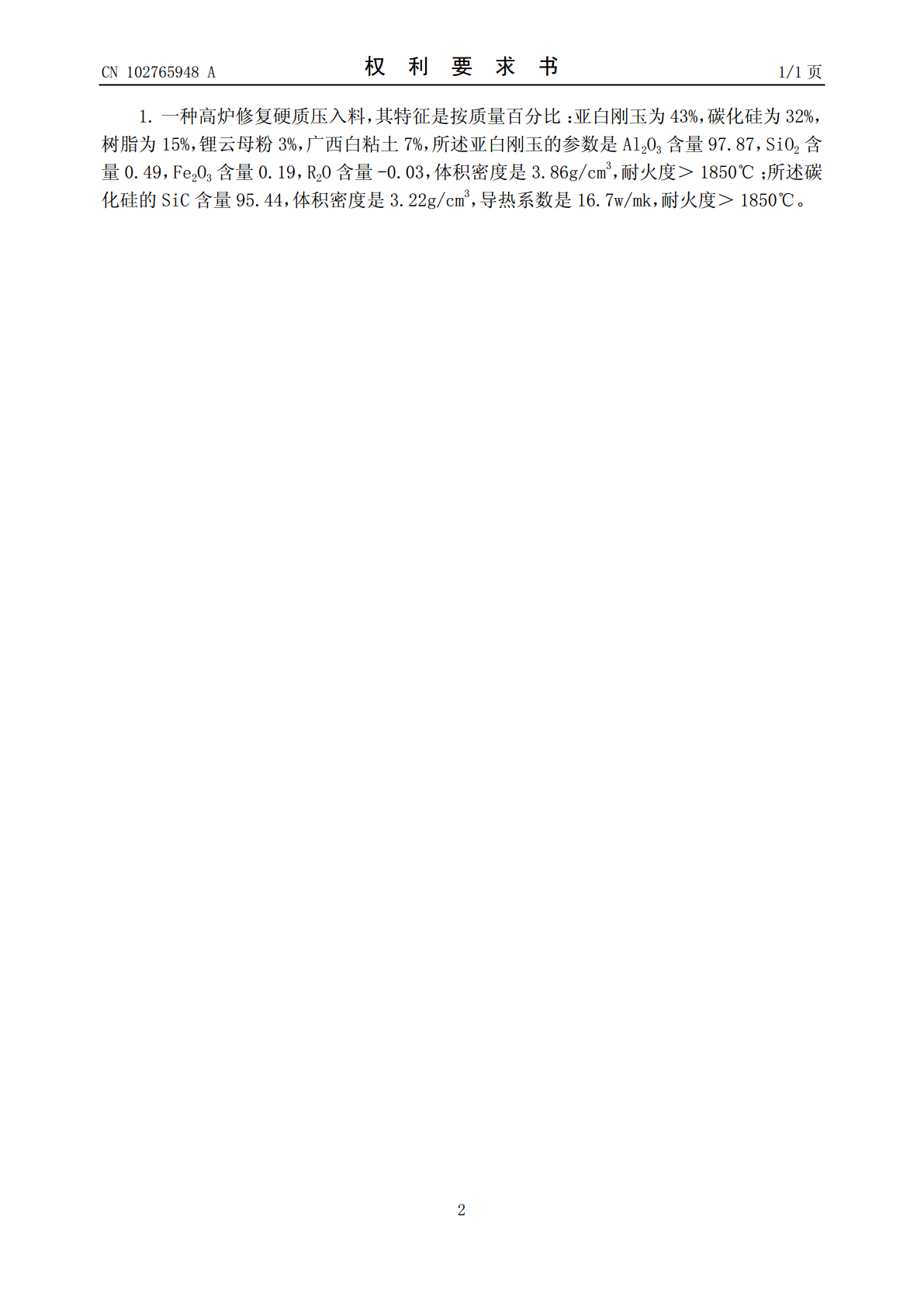

(19)中华人民共和国国家知识产权局*CN102765948A*(12)发明专利申请(10)申请公布号CN102765948A(43)申请公布日2012.11.07(21)申请号201210270952.6(22)申请日2012.08.01(71)申请人山西太钢不锈钢股份有限公司地址030003山西省太原市尖草坪街2号(72)发明人张杰王红斌何小平杨志荣赵新国李夯为王晓冰(74)专利代理机构太原市科瑞达专利代理有限公司14101代理人卢茂春(51)Int.Cl.C04B35/66(2006.01)权利要求书权利要求书11页页说明书说明书44页页(54)发明名称一种高炉修复硬质压入料(57)摘要一种高炉修复硬质压入料，属于耐火材料，主要用于高炉维修，按质量百分比：亚白刚玉为43%，碳化硅为32%，树脂为15%，锂云母粉3%，广西白粘土7%。所述亚白刚玉的参数是Al2O3含量97.87，SiO2含量0.49，Fe2O3含量0.19，R2O含量-0.03，体积密度是3.86g/cm3，耐火度＞1850℃；所述碳化硅的SiC含量95.44，体积密度是3.22g/cm3，导热系数是16.7w/mk，耐火度＞1850℃。本发明的使用寿命达到4--6个月，超过高炉定检周期，确保高炉在一个检修周期内不会因为硬质压入料磨损造成炉皮过热烧红等影响高炉正常生产的情况发生。CN102765948ACN102765948A权利要求书1/1页1.一种高炉修复硬质压入料，其特征是按质量百分比：亚白刚玉为43%，碳化硅为32%，树脂为15%，锂云母粉3%，广西白粘土7%，所述亚白刚玉的参数是Al2O3含量97.87，SiO2含3量0.49，Fe2O3含量0.19，R2O含量-0.03，体积密度是3.86g/cm，耐火度＞1850℃；所述碳化硅的SiC含量95.44，体积密度是3.22g/cm3，导热系数是16.7w/mk，耐火度＞1850℃。2CN102765948A说明书1/4页一种高炉修复硬质压入料[0001]技术领域：本发明属于耐火材料，主要用于高炉维修，具体涉及一种高炉修复硬质压入料。[0002]背景技术：炉腰、炉腹、炉身中下部使用铜冷却板冷却结构，内衬耐材采用是磨砖和Si3N4结合SiC砖的大型高炉，使用4—5年炉身中下部由于碳素、碱金属、铅、锌的侵入最多，再加上机械磨损，因而损毁最为严重，这些部位的损毁将造成炉皮出现高温热点，严重影响炉况和高炉的安全生产，需要压入硬质耐火材料，维持稳定的炉衬厚度及操作炉型。国内外常采用的硬质压入料为人工合成低铁莫来石材质。[0003]高炉炉身中下部耐材侵蚀较严重，炉皮出现过热烧红现象，使用人工合成低铁莫来石、高铝碳化硅碳（碳化硅含量10%）压入料压入施工，使用寿命在15—50天，使用寿命短，不能同高炉系统检修同步（系检周期大于3个月），造成耐材耗量大、成本高、休风率高。[0004]发明内容：本发明提供使用寿命长的一种高炉硬质压入料。[0005]本发明的技术方案：本发明由骨料、辅料、增强剂和结合剂组成，按质量百分比，骨料为43%，辅料为32%，增强剂为10%，结合剂15%，增强剂为10%。[0006]本发明的最佳实施方式以骨料采用亚白刚玉，辅料采用碳化硅，结合剂采用树脂，增强剂采用按重量百分比由锂云母粉30%与广西白粘70%混合。[0007]所述增强剂的制备是按重量百分比由锂云母粉30%与广西白粘土70%混合均匀即可。[0008]所述亚白刚玉的参数是Al2O3含量97.87，SiO2含量0.49，Fe2O3含量0.19，R2O含量-0.03，体积密度是3.86g/cm3，耐火度＞1850℃；所述碳化硅的SiC含量95.44，体积密度是3.22g/cm3，导热系数是16.7w/mk，耐火度＞1850℃。[0009]本发明的使用寿命达到4--6个月，超过高炉定检周期，确保高炉在一个检修周期内不会因为硬质压入料磨损造成炉皮过热烧红等影响高炉正常生产的情况发生。本发明可以利用检修时间进行硬质压入施工，不单独为硬质压入安排休风，可以错位施工，减少每次硬质压入料的数量及施工时间。[0010]具体实施方式：亚白刚玉86吨，碳化硅64吨，树脂30吨，锂云母粉6吨，广西白粘土14吨，将上述原料混合均匀后成为高粘性硬质压入料。[0011]根据热电偶温度、炉壳测温确定温度高点，休风后在炉壳温度高的位置钻孔（φ40mm），或旧孔疏通，压入孔同灌浆机管道连接，将高粘性硬质压入料由外部压入炉内，以冷却板作依托和支撑，在温度作用下迅速与炉壳、残衬或炉料粘结成一体，构筑成有效的耐火材料炉衬，从而达到修补和维持炉衬厚度的作用。修补后基本消除炉皮高温热点，高炉顺行，修补后炉皮恢复正常温度。[0012]本发明的试验选用E、F、G三类增强剂；三种骨料；三
