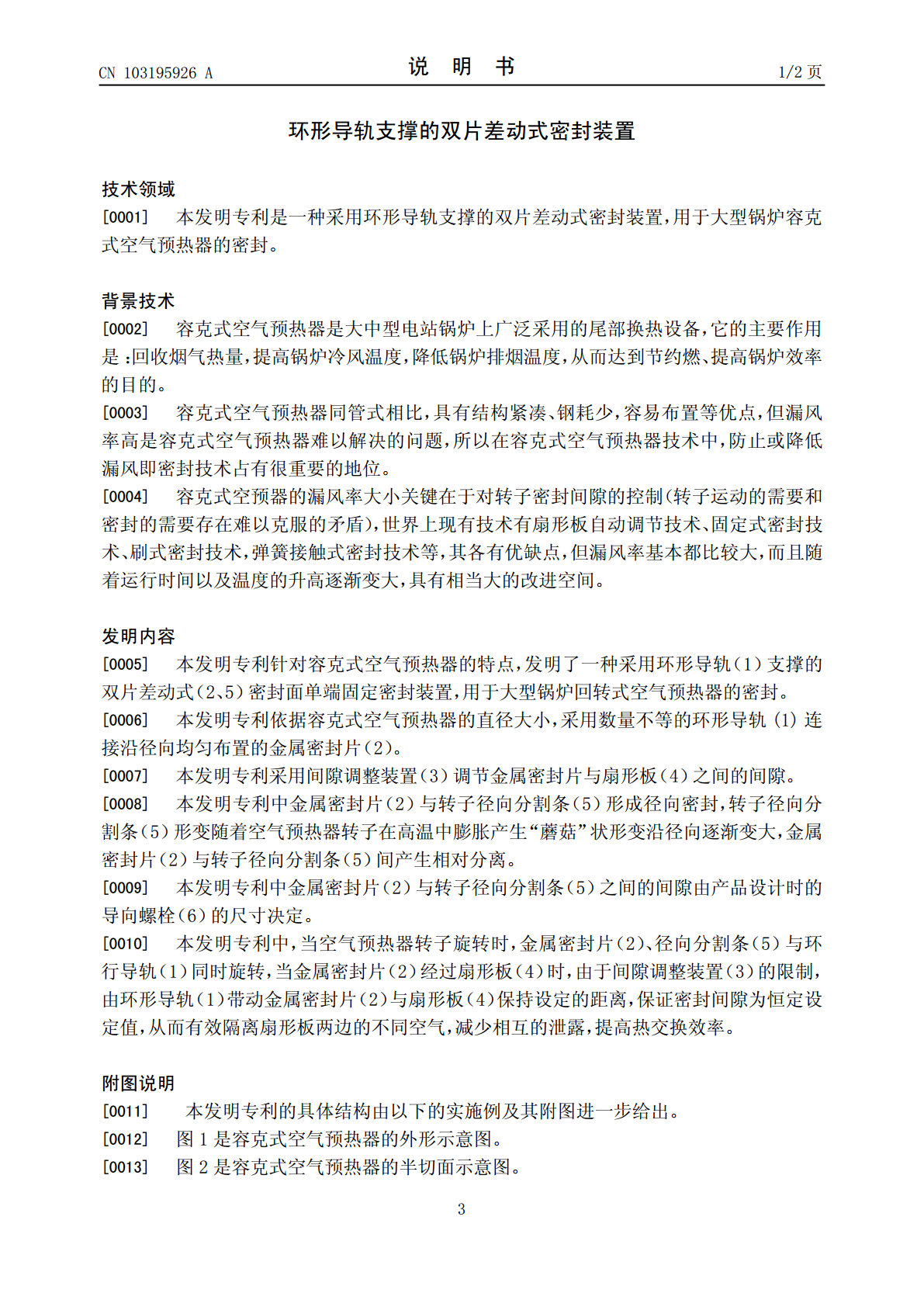

(19)中华人民共和国国家知识产权局*CN103195926A*(12)发明专利申请(10)申请公布号(10)申请公布号CNCN103195926103195926A(43)申请公布日2013.07.10(21)申请号201310107766.5(22)申请日2013.03.31(71)申请人广州瑞威能源科技有限公司地址510660广东省广州市天河区黄村大道福元南路4号303房(72)发明人胡汉张超胡伟胡宛佳(51)Int.Cl.F16J15/16(2006.01)F23L15/00(2006.01)权权利要求书1页利要求书1页说明书2页说明书2页附图3页附图3页(54)发明名称环形导轨支撑的双片差动式密封装置(57)摘要本发明是一种采用环形导轨支撑的双片差动式密封装置，用于大型锅炉回转式空气预热器的密封，它能够让空气预热器扇形板与径向密封片长期保证在一个稳定的极小间隙，保持漏风量很小，提高锅炉运行效率；采用同样的原理，也可以让空气预热器冷端扇形板与密封片长期保证在一个稳定的极小间隙，以及让轴向密封隔板与密封片长期保证在一个稳定的极小间隙。CN103195926ACN1039526ACN103195926A权利要求书1/1页1.本发明专利是一种采用环形导轨支撑的双片差动式密封装置，用于大型锅炉回转式空气预热器的密封，其特点是依据预热器的直径大小，采用数量不等的环形导轨(1)连接沿径向均匀布置的金属密封片（2），通过间隙调整装置（3）调节金属密封片与扇形板（4）之间的间隙；其中金属密封片（2）与转子径向分割条（5）形成径向密封；转子径向分割条（5）形变随着空气预热器转子在高温中膨胀产生“蘑菇”状形变沿径向逐渐变大，金属密封片（2）与转子径向分割条（5）间产生相对分离；金属密封片（2）与转子径向分割条（5）之间的间隙由产品设计时的导向螺栓（6）的尺寸决定；当空气预热器转子旋转时，金属密封片（2）、径向分割条（5）与环行导轨（1）同时旋转，当金属密封片（2）经过扇形板（4）时，由于间隙调整装置（3）的限制，能够保证密封间隙为恒定设定值，从而有效隔离扇形板两边的不同空气，减少相互的泄露，提高热交换效率。2.根据权利要求1所述环形导轨支撑的双片差动式密封面单端固定密封装置的特点是金属密封片与扇形板（4）之间的间隙由设计以及调试时设定，与设备运行工况无关。3.根据权利要求1所述环形导轨支撑的双片差动式密封面单端固定密封装置的特点是金属密封片（2）与转子径向分割条（5）之间采用差动式结构，在不同的温度运行时沿轴向产生不等的相对分离运动。4.根据权利要求1所述环形导轨支撑的双片差动式密封面单端固定密封装置的特点是金属密封片（2）与转子径向分割条（5）之间的间隙由产品设计时的导向螺栓（6）的尺寸决定。5.根据权利要求1所述环形导轨支撑的双片差动式密封面单端固定密封装置的特点是金属密封片（2）的宽度沿径向逐渐变大。6.根据权利要求1所述环形导轨支撑的双片差动式密封面单端固定密封装置的特点是间隙调整装置（3）上有径向导向槽，在环形导轨（1）与扇形板（4）热涨不一致时可以自动调整位置。2CN103195926A说明书1/2页环形导轨支撑的双片差动式密封装置技术领域[0001]本发明专利是一种采用环形导轨支撑的双片差动式密封装置，用于大型锅炉容克式空气预热器的密封。背景技术[0002]容克式空气预热器是大中型电站锅炉上广泛采用的尾部换热设备，它的主要作用是：回收烟气热量，提高锅炉冷风温度，降低锅炉排烟温度，从而达到节约燃、提高锅炉效率的目的。[0003]容克式空气预热器同管式相比，具有结构紧凑、钢耗少，容易布置等优点，但漏风率高是容克式空气预热器难以解决的问题，所以在容克式空气预热器技术中，防止或降低漏风即密封技术占有很重要的地位。[0004]容克式空预器的漏风率大小关键在于对转子密封间隙的控制（转子运动的需要和密封的需要存在难以克服的矛盾），世界上现有技术有扇形板自动调节技术、固定式密封技术、刷式密封技术，弹簧接触式密封技术等，其各有优缺点，但漏风率基本都比较大，而且随着运行时间以及温度的升高逐渐变大，具有相当大的改进空间。发明内容[0005]本发明专利针对容克式空气预热器的特点，发明了一种采用环形导轨（1）支撑的双片差动式（2、5）密封面单端固定密封装置，用于大型锅炉回转式空气预热器的密封。[0006]本发明专利依据容克式空气预热器的直径大小，采用数量不等的环形导轨(1)连接沿径向均匀布置的金属密封片（2）。[0007]本发明专利采用间隙调整装置（3）调节金属密封片与扇形板（4）之间的间隙。[0008]本发明专利中金属密封片（2）与转子径向分割条（5）形成径向密封，转子径向分割条（5）形变随着空气预热器转子在高温中膨胀产生“蘑菇”状形变沿径向逐渐变
