一种预氧化炉用可调式风路分配装置.pdf

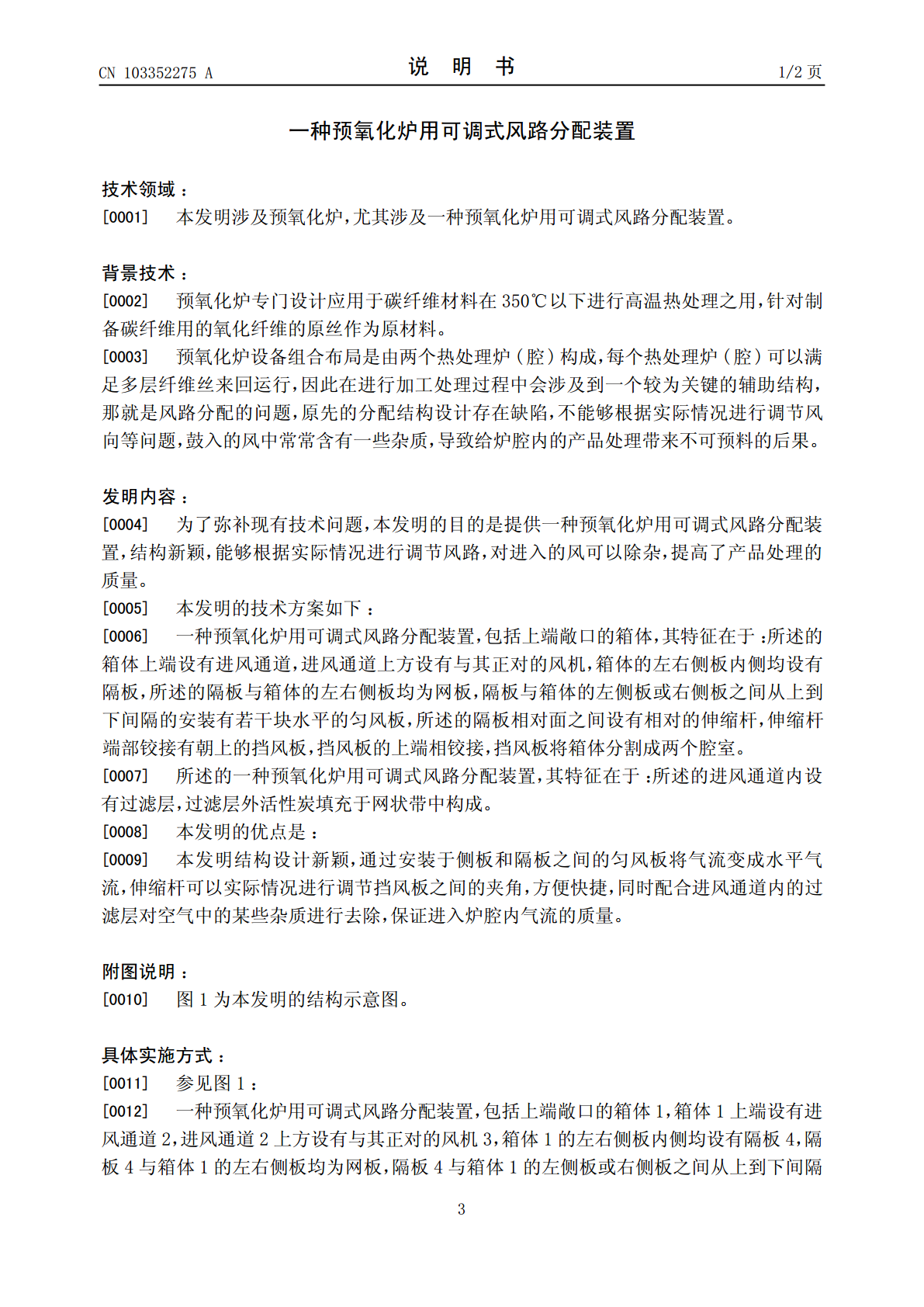

本发明公开了一种预氧化炉用可调式风路分配装置，包括上端敞口的箱体，箱体上端设有进风通道，进风通道上方设有与其正对的风机，箱体的左右侧板内侧均设有隔板，隔板与箱体的左右侧板均为网板，隔板与箱体的左侧板或右侧板之间从上到下间隔的安装有若干块水平的匀风板，隔板相对面之间设有相对的伸缩杆，伸缩杆端部铰接有朝上的挡风板，挡风板的上端相铰接。本发明结构设计新颖，通过安装于侧板和隔板之间的匀风板将气流变成水平气流，伸缩杆可以实际情况进行调节挡风板之间的夹角，方便快捷，同时配合进风通道内的过滤层对空气中的某些杂质进行去除
2023-06-19
10
342KB
一种温度可调式预氧化炉炉头装置.pdf
本发明公开了一种温度可调式预氧化炉炉头装置，包括安装于炉体上的安装板，安装板端面固定安装有锥筒形的内壳体，内壳体与安装板之间的腔体内设有感温材料构成的感温层，感温层内设有U形管，U形管内设有导热油，U形管内设有电阻，电阻穿过安装板并外接电源，内壳体内壁设有纳米保温涂层，纳米保温涂层的厚度不小于80μm，内壳体外设有外壳体，外壳体为筒体形，内壳体与外壳体之间形成密闭的空腔，空腔内设有保温材料构成的保温层。本发明结构新颖，通过内壳体内的感温层和U形管相配合，通电后提高感温层内的温度，同时，纳米保温涂层和保温层
2023-06-19
10
395KB
一种带有匀风结构的预氧化炉装置.pdf
本发明公开了一种带有匀风结构的预氧化炉装置，包括炉体，炉体的两端分别设有进料口和出料口，进料口和出料口上下侧的炉体上均设有进风口、出风口，炉体内壁设有与进风口、出风口分别联通的进风通道、出风通道，进风通道与出风通道一一相对。本发明结构设计新颖，通过进风口设计进风通道配合内部的隔板保证进入炉膛内的气流纵向平稳移动，进入炉膛内的气流穿过炉膛后从出风通道通过后不会带走断丝，提高了加工的质量和效率。
2023-06-19
10
298KB
一种碳纤维旋转垂直式风路预氧化炉.pdf
一种碳纤维旋转垂直式风路预氧化炉，炉箱内设有旋转垂直式风路预氧化系统，旋转垂直式风路预氧化系统包括垂直风循环风路和旋转风分配器，在炉箱内通过竖向隔板分为左箱体和右箱体，左箱体在烟囱效应作用下形成热风上行通道，碳纤维预氧化的炉腔设置在右箱体的中部，所述旋转风分配器包括设置在炉腔上部的上热风气流分配板以及设置在炉腔下部的下热风气流分配板，所述上热风气流分配板包括三层密集型孔板，每相邻两层密集型孔板之间各设有一层方孔格栅；所述下热风气流分配板为密集型孔板。本发明采用上下气流分配、高循环风速设计，碳纤维前进后出；
2023-06-15
10
513KB

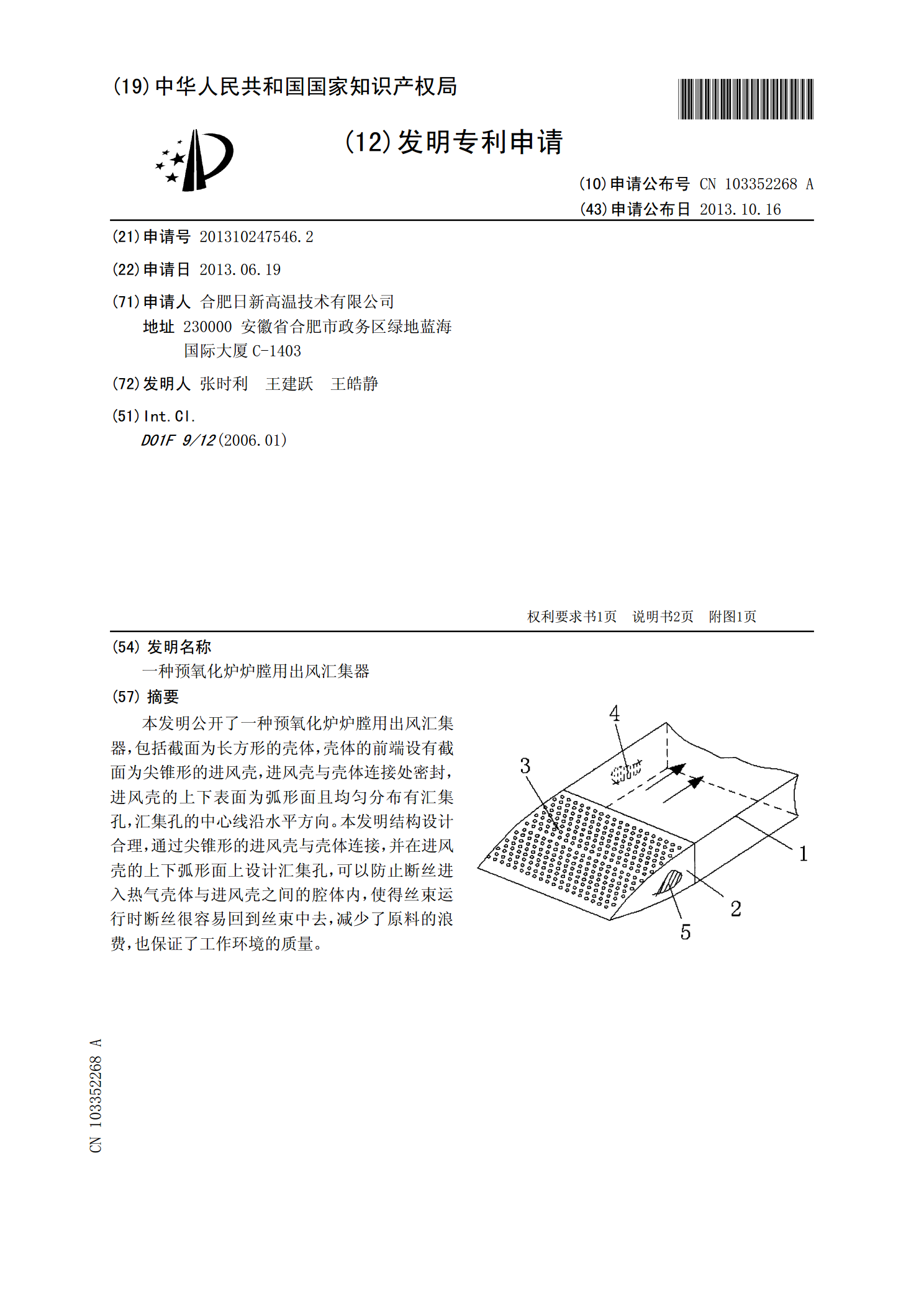

一种预氧化炉炉膛用出风汇集器.pdf
本发明公开了一种预氧化炉炉膛用出风汇集器，包括截面为长方形的壳体，壳体的前端设有截面为尖锥形的进风壳，进风壳与壳体连接处密封，进风壳的上下表面为弧形面且均匀分布有汇集孔，汇集孔的中心线沿水平方向。本发明结构设计合理，通过尖锥形的进风壳与壳体连接，并在进风壳的上下弧形面上设计汇集孔，可以防止断丝进入热气壳体与进风壳之间的腔体内，使得丝束运行时断丝很容易回到丝束中去，减少了原料的浪费，也保证了工作环境的质量。
2023-06-19
10
330KB
